1. Введение

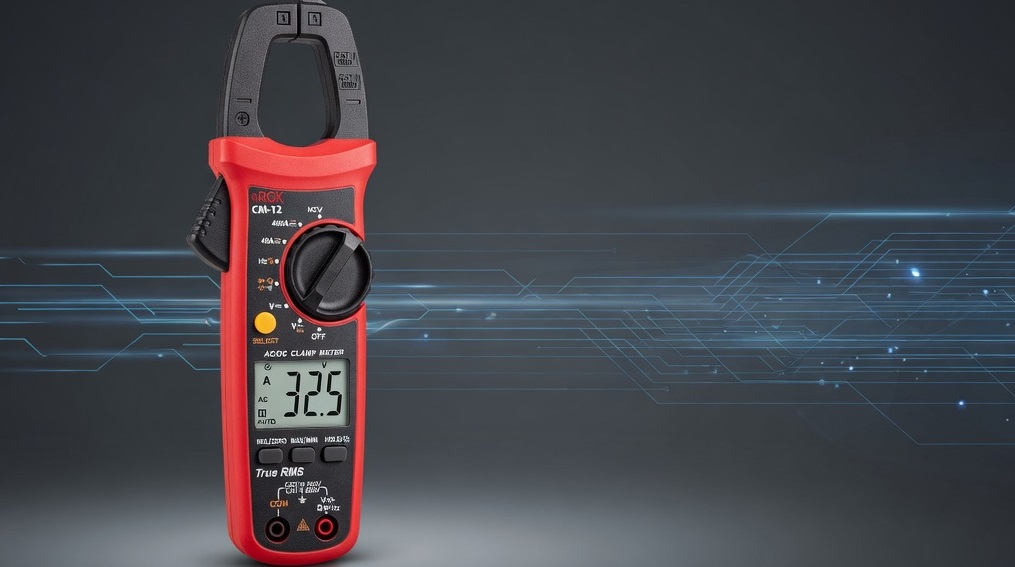

Токовые клещи — один из самых востребованных инструментов в арсенале специалиста по контрольно-измерительным приборам и автоматике. Они позволяют измерять силу тока без разрыва цепи, что особенно важно при работе с действующими электроустановками, в химической промышленности, энергетике и на производственных объектах. Однако точность и безопасность измерений напрямую зависят от правильного выбора диапазона и режима работы прибора.
Неверно выбранный диапазон может привести к перегрузке прибора, его повреждению или значительному увеличению погрешности. Неправильный режим измерения (например, использование среднего значения вместо истинного среднеквадратичного) искажает результаты при наличии гармоник и несинусоидальных токов, которые сегодня широко распространены из-за частотных преобразователей, тиристорных регуляторов и импульсных источников питания.
В практике КИПиА часто встречаются ситуации, когда из-за ошибок в выборе диапазона или режима получаются недостоверные данные, что приводит к неправильной настройке защит, ошибкам в учёте электроэнергии или даже аварийным остановам оборудования. Поэтому понимание принципов выбора диапазона и режима является обязательным навыком для инженеров и техников, работающих с токовыми клещами.
В данной статье подробно рассмотрены все ключевые аспекты: от физических принципов работы приборов до практических рекомендаций по выбору диапазона и режима в реальных условиях эксплуатации. Особое внимание уделено влиянию формы сигнала, частотному диапазону, перегрузочной способности и требованиям безопасности.
2. Кратко о принципах работы токовых клещей
2.1. Трансформаторный метод (для измерения переменного тока)
Классические токовые клещи для переменного тока работают по принципу трансформатора тока. Разъёмный магнитопровод (губки клещей) охватывает проводник с измеряемым током. Проводник выполняет роль первичной обмотки с одним витком, а внутри клещей расположена вторичная обмотка с большим количеством витков.
где \( I_1 \) — измеряемый ток в первичной цепи, \( I_2 \) — ток во вторичной обмотке, \( n \) — коэффициент трансформации (количество витков вторичной обмотки).
Чаще всего выходной сигнал преобразуется в напряжение, пропорциональное измеряемому току. Такой метод обеспечивает гальваническую развязку и позволяет измерять токи от нескольких ампер до нескольких тысяч ампер без разрыва цепи. Однако трансформаторные клещи не способны измерять постоянный ток и имеют ограничения по частотному диапазону.
2.2. Метод на основе эффекта Холла (для постоянного и переменного тока)
Современные универсальные токовые клещи, способные работать как с переменным, так и с постоянным током, используют датчик Холла, размещённый в зазоре магнитопровода. При протекании тока через проводник создаётся магнитное поле, которое воздействует на полупроводниковый кристалл Холла. В результате на выходе датчика появляется напряжение, прямо пропорциональное магнитной индукции, а значит — и измеряемому току.
Этот метод позволяет измерять как постоянный, так и переменный ток, а также импульсные и искажённые сигналы. Приборы на основе эффекта Холла имеют более широкую частотную характеристику и лучше справляются с несинусоидальными формами тока. Однако они требуют питания от батареи и обычно стоят дороже чисто трансформаторных моделей.
3. Основные технические характеристики, влияющие на выбор диапазона и режима
Перед выбором диапазона и режима необходимо учитывать ключевые характеристики токовых клещей. Ниже приведена сводная таблица наиболее важных параметров.
| Параметр | Типичные значения | Влияние на выбор диапазона и режима |
|---|---|---|
| Максимальный измеряемый ток | 100–3000 А (до 5000 А у моделей с гибкой петлёй) | Определяет верхнюю границу доступных диапазонов. Приборы с большим максимумом удобны для промышленных объектов. |
| Основная приведённая погрешность | 1–3 % | На меньших диапазонах абсолютная погрешность обычно ниже при условии, что измеряемое значение находится в рабочей зоне. |
| Частотный диапазон | 40–400 Гц (стандарт); до 10 кГц и выше у специальных моделей | Критичен при измерении токов с высокой частотой или гармониками (частотные преобразователи, сварочные аппараты). |
| Crest factor (коэффициент амплитуды) | 2–3 и выше | Определяет способность прибора корректно измерять пиковые значения несинусоидальных сигналов без искажений. |
| Диаметр охвата губок / гибкой петли | 20–60 мм (клещи); до 100+ мм (гибкие петли) | Влияет на возможность измерения на толстых шинах и кабелях большого сечения. |
| Категория безопасности (CAT) | CAT II 1000 В, CAT III 600 В, CAT IV 300 В | Должна соответствовать категории измеряемой электроустановки по уровню перенапряжений. |
| Перегрузочная способность | 1,2×–2× номинала (в зависимости от модели и времени) | Позволяет кратковременно измерять пусковые токи без повреждения прибора. |
Особое внимание стоит уделить crest factor и частотному диапазону — эти параметры напрямую влияют на выбор режима измерения при работе с современным оборудованием, содержащим силовую электронику.
4. Выбор диапазона измерения
4.1. Общие правила выбора диапазона
Правильный выбор диапазона — основа точного измерения. Основное правило, которое рекомендуется соблюдать всегда:
- Начинайте измерение с наибольшего доступного диапазона.
- После получения ориентировочного значения переключайтесь на более низкий диапазон, чтобы измеряемая величина попадала примерно в середину шкалы (или в зону 20–80 % от верхнего предела диапазона).
- Если прибор показывает перегрузку («OL» или «1»), немедленно перейдите на более высокий диапазон.
4.2. Почему важно не ошибиться с диапазоном
На слишком высоком диапазоне снижается разрешающая способность и растёт абсолютная погрешность. На слишком низком диапазоне возникает риск перегрузки, что может привести к повреждению прибора или существенному искажению показаний.
Большинство современных токовых клещей имеют автоматический выбор диапазона. Однако в сложных условиях (высокие пусковые токи, наличие постоянной составляющей, работа вблизи мощных магнитных полей) рекомендуется переходить в ручной режим и выбирать диапазон.
4.3. Влияние диапазона на точность
Погрешность токовых клещей обычно задаётся в виде:
или в количестве дискрет (цифр). Из этой формулы следует, что при одном и том же измеряемом токе использование более низкого диапазона даёт меньшую абсолютную погрешность, если значение надёжно вписывается в этот диапазон.
4.4. Перегрузочная способность и пусковые токи
Многие модели допускают кратковременную перегрузку (1,5–2 раза от номинала диапазона в течение нескольких секунд). Это полезно при измерении пусковых токов электродвигателей. Однако постоянная работа на пределе диапазона сокращает срок службы прибора и снижает точность.
Для токов свыше 1000–1500 А рекомендуется использовать модели с гибкой токовой петлёй (Rogowski coil). Они не имеют жёсткого ограничения по диаметру и лучше переносят перегрузки.
5. Режимы измерения переменного тока
5.1. Среднее значение с пересчётом в среднеквадратичное (Average responding)
В этом режиме прибор измеряет среднее значение выпрямленного тока и умножает его на коэффициент 1,11, чтобы получить значение, соответствующее среднеквадратичному для чистой синусоиды. Такие клещи дешевле и вполне достаточны для измерений в сетях с низким уровнем гармоник (жилые здания, офисы, простые производственные линии без частотных преобразователей).
5.2. Истинное среднеквадратичное значение (True RMS)
True RMS — это режим, при котором прибор вычисляет действительное среднеквадратичное значение сигнала независимо от его формы. Он использует более сложный алгоритм (часто на основе цифровой обработки сигнала или аналогового детектора истинного СКЗ).
В современных промышленных условиях, где широко применяются частотные преобразователи, тиристорные регуляторы мощности, импульсные источники питания и сварочное оборудование, форма тока далека от синусоиды. В таких случаях использование режима среднего значения приводит к существенным ошибкам — иногда до 20–40 %.
| Характеристика | Режим среднего значения (Average) | Режим True RMS |
|---|---|---|
| Точность при чистой синусоиде | Высокая | Высокая |
| Точность при наличии гармоник и искажений | Низкая (занижает или завышает) | Высокая |
| Рекомендуемое применение | Бытовые сети, простые нагрузки | Промышленность, ЧРП, сварка, выпрямители |
| Crest factor, при котором сохраняется точность | Обычно до 1,8–2,0 | До 3,0 и выше (в зависимости от модели) |
| Стоимость прибора | Ниже | Выше |
5.3. Коэффициент амплитуды (Crest Factor) и его значение
Crest factor — это отношение пикового значения сигнала к его среднеквадратичному значению. Для чистой синусоиды crest factor равен \( \sqrt{2} \approx 1,414 \). Для прямоугольного сигнала — 1,0. Для импульсных и сильно искажённых сигналов он может достигать 3–5 и более.
Если crest factor измеряемого сигнала превышает возможности прибора, True RMS начинает давать заниженные показания. Поэтому при выборе клещей для работы с частотными преобразователями и мощной силовой электроникой следует обращать внимание на значение crest factor, указанное в технических характеристиках (желательно 3 и выше).
5.4. Частотный диапазон и гармоники
Стандартный частотный диапазон большинства клещей — 40–400 Гц. Этого достаточно для промышленной сети 50 Гц с умеренным уровнем гармоник. Однако при измерении токов на выходе частотных преобразователей (ШИМ-сигналы с несущей частотой 2–16 кГц) требуется значительно более широкий частотный диапазон.
Некоторые специализированные модели и клещи-адаптеры имеют полосу пропускания до 10 кГц и выше. При работе с такими сигналами важно убедиться, что выбранный режим и диапазон соответствуют частотным характеристикам прибора.
6. Особенности измерения постоянного тока
Измерение постоянного тока требует использования токовых клещей на основе эффекта Холла. Трансформаторные модели в этом случае неприменимы, поскольку постоянное магнитное поле не наводит ЭДС во вторичной обмотке. При работе с постоянным током важно учитывать ряд специфических факторов.
6.1. Полярность и направление тока
Качественные клещи с поддержкой постоянного тока показывают не только величину, но и знак (полярность) тока. Стрелка или индикатор на корпусе обычно указывает правильное направление охвата проводника. При неправильном положении губок прибор покажет отрицательное значение или большую погрешность.
6.2. Компенсация нуля и дрейф
Датчики Холла подвержены температурному дрейфу и остаточной намагниченности магнитопровода. Большинство современных моделей имеют функцию автоматической или ручной компенсации нуля (Zero). Перед измерением рекомендуется выполнить обнуление при разомкнутых губках или на проводнике без тока.
6.3. Влияние внешних магнитных полей
Посторонние магнитные поля от соседних проводников, трансформаторов или мощных электромагнитов могут вносить дополнительную погрешность. Для снижения влияния рекомендуется:
- Ориентировать клещи так, чтобы измеряемый проводник находился в центре губок;
- По возможности удалять прибор от источников сильных магнитных полей;
- Использовать модели с экранированным магнитопроводом.
6.4. Типичные области применения измерения постоянного тока
В практике КИПиА измерение постоянного тока востребовано в следующих случаях:
- Электролизные производства и гальванические линии;
- Системы бесперебойного питания и аккумуляторные установки;
- Приводы постоянного тока и тяговые системы;
- Солнечные электростанции и системы накопления энергии;
- Зарядные станции для электротранспорта;
- Диагностика и наладка систем возбуждения синхронных машин.
7. Дополнительные режимы и функции
Современные токовые клещи часто оснащаются дополнительными режимами, которые значительно расширяют возможности прибора при решении практических задач КИПиА.
7.1. Режим измерения пускового тока (Inrush)
Режим Inrush предназначен для захвата и отображения максимального значения тока в момент пуска электродвигателя или включения мощной нагрузки. Прибор фиксирует пиковое значение в течение первых нескольких периодов (обычно 100–500 мс). Это позволяет правильно выбирать уставки защит и оценивать состояние механической части привода.
7.2. Режимы Min / Max и Peak
Режимы минимума и максимума фиксируют крайние значения тока за период измерения. Полезны при длительном мониторинге нестабильных нагрузок. Режим Peak показывает абсолютное пиковое значение сигнала и часто используется совместно с crest factor для оценки формы тока.
7.3. Измерение частоты
Многие модели позволяют измерять частоту тока непосредственно клещами. Это удобно при диагностике частотных преобразователей и проверке работы генераторных установок без необходимости подключения дополнительных приборов.
7.4. Гибкие токовые петли (Rogowski coil)
Для измерения больших токов (от 1000 А и выше) или на толстых шинах всё чаще применяются гибкие токовые петли на основе катушки Роговского. Они не имеют жёсткого ограничения по диаметру охвата и обладают отличной перегрузочной способностью. Выходной сигнал обычно требует интегрирования, поэтому такие петли часто используются совместно с осциллографами или специальными преобразователями.
| Дополнительный режим | Назначение | Типичные задачи в КИПиА |
|---|---|---|
| Inrush (пусковой ток) | Захват максимального значения при включении нагрузки | Проверка пусковых характеристик двигателей, выбор защит |
| Min / Max | Фиксация минимального и максимального значений за время измерения | Мониторинг нестабильных нагрузок, поиск пиков потребления |
| Peak | Измерение абсолютного пикового значения | Оценка crest factor, диагностика импульсных нагрузок |
| Гибкая петля Rogowski | Измерение очень больших токов и на толстых проводниках | Главные распределительные щиты, шинопроводы, генераторы |
8. Безопасность и категории измерений (CAT)
При работе с токовыми клещами безопасность является одним из ключевых факторов. Неправильный выбор категории безопасности может привести к поражению электрическим током или повреждению прибора при возникновении перенапряжений в сети.
8.1. Что означают категории CAT
Категории измерений (Measurement Categories) определены в стандарте ГОСТ IEC 61010-2-032-2014 и международном стандарте IEC 61010-1. Они отражают уровень перенапряжений, которые могут возникнуть в электроустановке:
| Категория | Типичные объекты измерения | Уровень перенапряжений | Примеры применения |
|---|---|---|---|
| CAT II | Однофазные розеточные сети, бытовые приборы | Низкий | Бытовые электроустановки, офисная техника |
| CAT III | Трёхфазные распределительные сети, промышленные щиты | Средний | Цеховые распределительные шкафы, подстанции до 1000 В |
| CAT IV | Вводы от воздушных линий, главные распределительные устройства | Высокий | Вводные устройства зданий, распределительные пункты низкого напряжения |
8.2. Практические рекомендации по безопасности
- Всегда проверяйте маркировку CAT и максимальное рабочее напряжение на корпусе клещей перед началом работ.
- Для промышленных объектов и распределительных устройств напряжением до 1000 В рекомендуется использовать клещи категории не ниже CAT III 600 В или CAT III 1000 В.
- При измерениях на вводных устройствах и главных щитах предпочтительна категория CAT IV.
- Никогда не используйте прибор с повреждённой изоляцией губок или корпуса.
- При работе вблизи токоведущих частей используйте средства индивидуальной защиты и соблюдайте требования правил эксплуатации электроустановок.
9. Практические рекомендации по выбору диапазона и режима
9.1. Пошаговый алгоритм выбора
- Определите характер измеряемого тока: переменный, постоянный или импульсный.
- Оцените ожидаемый диапазон значений тока (минимальное и максимальное).
- Выберите тип прибора: трансформаторные клещи (только переменный ток) или универсальные на эффекте Холла (переменный + постоянный).
- Определите наличие гармоник и искажений формы сигнала (частотные преобразователи, сварка, выпрямители). При наличии искажений выбирайте режим True RMS.
- Выберите категорию безопасности CAT в соответствии с объектом измерения.
- Начинайте измерение с максимального диапазона, затем переходите на оптимальный.
- При необходимости используйте дополнительные режимы (Inrush, Min/Max, гибкую петлю).
- Выполните компенсацию нуля при измерении постоянного тока.
9.2. Чек-лист перед измерением
- Проверить исправность прибора и состояние изоляции губок.
- Убедиться, что выбранный диапазон и режим соответствуют задаче.
- Выполнить обнуление (при измерении постоянного тока).
- Правильно расположить проводник в центре губок.
- При наличии нескольких проводников в жгуте — измерять каждый по отдельности.
- Зафиксировать результаты и условия измерения (для протокола).
10. Типичные ошибки при выборе диапазона и режима
Ниже приведены наиболее распространённые ошибки и их последствия.
| Ошибка | Причина | Последствия |
|---|---|---|
| Измерение на слишком высоком диапазоне | Стремление «подстраховаться» | Снижение разрешающей способности, большая абсолютная погрешность |
| Измерение на слишком низком диапазоне | Недооценка величины тока | Перегрузка прибора, повреждение, искажённые показания |
| Использование режима среднего значения при наличии гармоник | Отсутствие информации о форме сигнала | Значительная погрешность (до 20–40 %), неправильные выводы о потреблении |
| Отсутствие компенсации нуля при измерении постоянного тока | Спешка или незнание | Систематическая погрешность, особенно при малых токах |
| Игнорирование категории CAT | Недооценка рисков | Опасность для жизни при возникновении перенапряжений |
| Измерение жгута проводов вместо отдельного проводника | Неудобство доступа | Неверные показания из-за взаимного влияния полей |
11. Заключение
Правильный выбор диапазона и режима измерения на токовых клещах является залогом получения достоверных результатов, безопасности работ и долговечности самого прибора. В современных условиях, когда в промышленных сетях преобладают несинусоидальные токи и частотные преобразователи, использование режима True RMS становится практически обязательным требованием.
Понимание физических принципов работы (трансформаторный метод и эффект Холла), знание влияния crest factor, частотного диапазона и категории безопасности позволяет специалисту КИПиА уверенно выбирать оптимальный инструмент и режим для каждой конкретной задачи — от рутинного контроля до сложной диагностики.
Соблюдение простых правил — начало измерения с максимального диапазона, правильная компенсация нуля, соответствие категории CAT объекту измерения — значительно снижает вероятность ошибок и повышает качество выполняемых работ. В условиях химических производств, энергетических объектов и ремонтных служб эти навыки напрямую влияют на надёжность оборудования и безопасность персонала.
Токовые клещи при грамотном использовании остаются одним из самых эффективных и безопасных средств бесконтактного измерения тока, и правильный выбор их диапазона и режима — важная составляющая профессиональной работы инженера или техника по КИПиА.
Правильно подобранные токовые клещи позволяют получать точные и надёжные результаты даже в сложных условиях эксплуатации с искажёнными формами сигнала и большими токами. Если вы подбираете инструмент для повседневных задач по контролю и диагностике электрооборудования, обратите внимание на возможность купить токовые клещи с необходимыми диапазонами, поддержкой True RMS и подходящей категорией безопасности по доступной цене. Качественный прибор поможет повысить эффективность работы и снизить риски при проведении измерений.
