Основные ошибки при работе с толщиномером и как их избежать

Оглавление

1. Введение
2. Основные виды толщиномеров и принципы их работы
3. Типичные ошибки при измерениях толщины
4. Влияние температуры на показания толщиномера
5. Загрязнения поверхности и их влияние на точность
6. Ошибки калибровки и настройки прибора
7. Влияние геометрии поверхности и техники измерений
8. Техника безопасности при работе с толщиномерами
9. Практические рекомендации по предотвращению ошибок
10. Заключение

Введение

Толщиномер относится к числу наиболее востребованных приборов неразрушающего контроля. С его помощью определяют толщину защитных, декоративных и функциональных покрытий, а также толщину стенок изделий из металлов и неметаллов без нарушения их целостности. Точность получаемых данных напрямую влияет на качество контроля лакокрасочных покрытий, оценку остаточной толщины металла, соблюдение технологических норм и, в конечном итоге, на безопасность эксплуатации конструкций.

На практике даже современный и исправный толщиномер может выдавать результаты, существенно отличающиеся от истинных значений. Причины таких расхождений чаще всего связаны не с неисправностью прибора, а с ошибками оператора, нарушением условий измерений и влиянием внешних факторов. Неправильные показания приводят к ложным выводам: либо покрытие признаётся достаточным при фактическом дефиците защитного слоя, либо, наоборот, фиксируется мнимое превышение толщины, что влечёт необоснованные претензии к технологии нанесения.

В настоящей статье рассмотрены основные виды ошибок, возникающих при работе с толщиномерами покрытий и ультразвуковыми толщиномерами, проанализированы механизмы влияния температуры и загрязнений поверхности, а также приведены практические способы минимизации погрешностей. Материал ориентирован на специалистов служб технического контроля, инженеров по коррозионной защите, сотрудников лабораторий неразрушающего контроля и всех, кто регулярно использует толщиномеры в повседневной работе.

Требования к проведению измерений толщины покрытий регламентированы рядом нормативных документов, в частности ГОСТ 31993-2024 «Материалы лакокрасочные. Определение толщины покрытия» и ГОСТ Р 51694-2000 (на основе ISO 2808). Для ультразвуковых толщиномеров ключевыми являются ГОСТ 28702-90 и ГОСТ Р ИСО 16809. Соблюдение положений этих стандартов существенно снижает вероятность получения недостоверных данных.

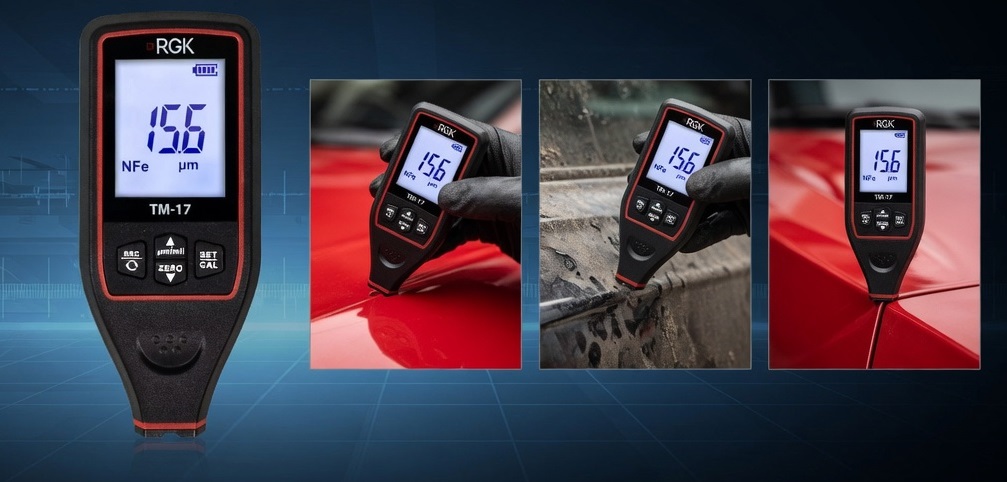

Чтобы быстро получать результаты с разрешением до 0,1 мкм, приобретите толщиномер RGK TM-17.

Основные виды толщиномеров и принципы их работы

Чтобы понимать природу возможных ошибок, необходимо чётко представлять принципы работы основных типов толщиномеров.

Наиболее распространёнными являются толщиномеры покрытий, работающие по двум физическим принципам:

• Магнитоиндукционный (магнитный) метод — применяется для измерения немагнитных покрытий (лакокрасочных, гальванических, полимерных) на ферромагнитных основаниях (сталь, чугун). Принцип основан на изменении магнитного сопротивления участка «преобразователь — основание» в зависимости от толщины покрытия.
• Вихретоковый метод — используется для измерения непроводящих покрытий на немагнитных токопроводящих основаниях (алюминий, медь, латунь, нержавеющая сталь аустенитного класса). Толщина определяется по изменению амплитуды или фазы вихревых токов, наводимых в основании.

Комбинированные приборы автоматически определяют тип основания и переключаются между методами, что удобно при работе с разнородными материалами.

Ультразвуковые толщиномеры измеряют толщину стенки изделия по времени прохождения ультразвукового импульса. Основная расчётная зависимость имеет вид:

где \( d \) — толщина материала, \( v \) — скорость распространения ультразвука в данном материале, \( t \) — время прохождения импульса до отражающей поверхности и обратно. Ошибка в определении скорости звука или времени пробега напрямую приводит к искажению результата.

Существуют также механические толщиномеры (индикаторные, гребёнки для мокрого слоя), однако они имеют ограниченную область применения и в данной статье рассматриваются лишь косвенно.

Каждый тип прибора имеет свои характерные источники погрешностей. Понимание этих особенностей позволяет целенаправленно предотвращать типичные ошибки.

Типичные ошибки при измерениях толщины

Анализ практики применения толщиномеров показывает, что большинство недостоверных результатов связано с ограниченным числом повторяющихся причин. Ниже приведены наиболее распространённые ошибки, сгруппированные по характеру возникновения.

Ошибки, связанные с подготовкой поверхности и контактом датчика

• Измерение на загрязнённой, замасленной или влажной поверхности.
• Недостаточное прижатие преобразователя к поверхности или, наоборот, избыточное давление, деформирующее мягкое покрытие.
• Наклон датчика относительно нормали к поверхности.
• Измерение в зоне сильной шероховатости без учёта поправок.

Ошибки калибровки и настройки

• Отсутствие калибровки или калибровка на материале, отличающемся по магнитным или акустическим свойствам от контролируемого изделия.
• Использование изношенных или загрязнённых калибровочных мер.
• Игнорирование необходимости двухточечной калибровки при работе в широком диапазоне толщин.

Ошибки, обусловленные геометрией объекта

• Измерения вблизи краёв, отверстий, сварных швов (краевой эффект).
• Контроль на поверхностях малой кривизны без применения специальных преобразователей или поправок.
• Измерение на тонких основаниях, толщина которых ниже минимально допустимой для данного прибора.

Ошибки, связанные с условиями окружающей среды

• Работа при температуре, выходящей за пределы рабочего диапазона прибора.
• Значительная разница температур между преобразователем, покрытием и основанием.
• Влияние сильных внешних магнитных полей.

Ошибки оператора

• Недостаточное количество измерений в одной зоне и отсутствие статистической обработки.
• Игнорирование режима непрерывного сканирования или, наоборот, его некорректное применение.
• Неправильный выбор режима работы (Fe/NFe) на комбинированных приборах.

Для систематизации основных источников погрешностей удобно использовать следующую таблицу.

Важно понимать, что многие ошибки носят комбинированный характер. Например, загрязнённая поверхность в сочетании с неправильным углом установки датчика может полностью обесценить результаты даже при идеальной калибровке прибора.

Влияние температуры на показания толщиномера

Температура является одним из наиболее значимых внешних факторов, влияющих на точность измерений толщины. Её воздействие проявляется по нескольким направлениям одновременно.

Влияние на свойства преобразователя

Магнитные и вихретоковые преобразователи содержат катушки индуктивности и ферромагнитные сердечники, параметры которых зависят от температуры. При нагреве или охлаждении изменяются электрическое сопротивление обмоток и магнитная проницаемость сердечника. Это приводит к дрейфу нуля и изменению чувствительности. Именно поэтому в большинстве руководств по эксплуатации указан рабочий температурный диапазон прибора (обычно от −10 °C до +50 °C или шире) и требование выдерживать прибор и объект контроля при одной и той же температуре перед началом измерений.

Согласно положениям ГОСТ Р 51694-2000, датчик следует применять при тех же температурных условиях, при которых проводилась калибровка. Разница температур между датчиком и поверхностью изделия более 5–10 °C уже способна внести заметную дополнительную погрешность.

Влияние на свойства покрытия и основания

Толщина покрытия и геометрические размеры основания изменяются вследствие теплового расширения. Коэффициент линейного расширения металлов и полимерных покрытий различен, поэтому при значительном отклонении температуры от нормальной (обычно 20 ± 5 °C) возникает дополнительная составляющая погрешности.

Для ультразвуковых толщиномеров влияние температуры ещё более выражено. Скорость распространения ультразвука в большинстве конструкционных материалов зависит от температуры. Типичное изменение скорости звука в стали составляет примерно 0,8–1,2 м/с на каждый градус Цельсия. Поскольку толщина рассчитывается через скорость, ошибка в 1 % по скорости напрямую даёт ошибку 1 % по толщине.

Практический пример: если ультразвуковой толщиномер откалиброван по стали при 20 °C, а измерение проводится на изделии, нагретом до 60 °C, без коррекции скорости звука, то показания будут завышены примерно на 3–4 %.

Рекомендации по минимизации температурных погрешностей

• Перед началом работы выдержать прибор и объект контроля в одинаковых температурных условиях не менее 30–60 минут.
• При работе в условиях, существенно отличающихся от нормальных, выполнять калибровку непосредственно на месте измерений с использованием мер, имеющих ту же температуру, что и контролируемое изделие.
• Для ультразвуковых толщиномеров использовать функцию температурной компенсации (если она предусмотрена) или вручную вводить скорректированное значение скорости звука.
• Избегать измерений на поверхностях, подвергающихся интенсивному солнечному нагреву или локальному охлаждению.
• Контролировать температуру поверхности объекта с помощью пирометра или контактного термометра, особенно при работе в расширенном температурном диапазоне.

Нормативные документы (в частности ГОСТ 28702-90) нормируют предел допускаемой дополнительной погрешности от изменения температуры. Обычно он не должен превышать половины предела основной погрешности на каждые 10 °C изменения температуры. Это требование следует учитывать при выборе прибора для работы в сложных климатических условиях.

Загрязнения поверхности и их влияние на точность

Загрязнения поверхности — одна из самых частых и при этом легко устранимых причин получения недостоверных результатов. Под загрязнениями понимаются любые вещества и включения, находящиеся между преобразователем и измеряемой поверхностью или на самой поверхности покрытия (основания).

Виды загрязнений и механизм их влияния

Масляные и жировые загрязнения. Тонкая масляная плёнка создаёт дополнительный зазор между датчиком и поверхностью. Для магнитоиндукционных и вихретоковых методов это эквивалентно увеличению толщины покрытия. Даже слой масла толщиной 5–10 мкм способен заметно исказить показания, особенно в диапазоне малых толщин.

Пыль, песок, продукты коррозии, окалина. Твёрдые частицы препятствуют плотному прилеганию преобразователя. Возникает воздушный зазор, который для магнитных и вихретоковых методов воспринимается как дополнительная толщина покрытия. Кроме того, неравномерное распределение частиц приводит к высокой нестабильности показаний при повторных измерениях в одной точке.

Влага и конденсат. Вода имеет диэлектрическую проницаемость, значительно отличающуюся от воздуха и большинства покрытий. Наличие водяной плёнки может как завышать, так и (в отдельных случаях) занижать показания в зависимости от типа прибора и толщины плёнки.

Остатки старого покрытия, шпатлёвки, наплывы. Локальные утолщения или включения другого материала создают участки с резко отличающимися свойствами, что приводит к выбросам в результатах измерений.

Для ультразвуковых толщиномеров загрязнения поверхности ввода особенно критичны. Ржавчина, окалина, толстый слой краски или грязи увеличивают время прохождения ультразвукового импульса и/или ослабляют сигнал. В результате либо показания завышаются, либо прибор вообще не получает достоверного эхо-сигнала.

Согласно ГОСТ Р 51694-2000, перед измерениями толщина покрытия поверхность образца должна быть очищена от грязи, жира, продуктов коррозии без нарушения целостности покрытия. Аналогичные требования содержатся и в других стандартах на методы измерения толщины.

Практические последствия загрязнений

На практике влияние загрязнений проявляется следующим образом:

• Систематическое завышение показаний (особенно характерно для магнитных и вихретоковых методов).
• Высокий разброс результатов при многократных измерениях в одной зоне.
• Появление «пропусков» — отсутствие показаний или сообщение об ошибке.
• Ложное определение типа основания на комбинированных приборах.

Особо опасны ситуации, когда загрязнение распределено неравномерно. Оператор, выполняя измерения в нескольких точках, получает сильно различающиеся значения и делает вывод о неоднородности покрытия, тогда как реальной причиной является грязь.

Методы устранения влияния загрязнений

1. Механическая очистка поверхности мягкой ветошью, не оставляющей ворса.
2. Обезжиривание растворителями, совместимыми с контролируемым покрытием (изопропиловый спирт, специальные очистители).
3. Удаление рыхлой ржавчины и окалины металлическими щётками или абразивными материалами с последующей очисткой от пыли (для ультразвуковых измерений зоны ввода).
4. Контроль чистоты поверхности визуально и на ощупь перед каждым измерением.
5. Использование защитных плёнок или специальных насадок на преобразователь при работе в особо загрязнённых условиях (с обязательным учётом их толщины при калибровке).

Важно помнить: чрезмерно агрессивная очистка может повредить тонкое покрытие и тем самым внести ещё большую погрешность. Поэтому метод очистки всегда выбирается с учётом типа и толщины контролируемого слоя.

Ошибки калибровки и настройки прибора

Калибровка и правильная настройка толщиномера являются фундаментом достоверных измерений. Даже идеально подготовленная поверхность и соблюдение температурного режима не спасут от погрешностей, если прибор настроен некорректно.

Основные виды ошибок калибровки

• Отсутствие калибровки или использование заводских настроек без проверки. Многие современные приборы поставляются с предустановленной калибровкой, однако она выполняется на эталонных материалах производителя. Реальные объекты контроля часто отличаются по магнитным, электрическим или акустическим свойствам.
• Калибровка на материале, отличающемся от контролируемого. Для магнитоиндукционных толщиномеров критично совпадение магнитных свойств основания. Для вихретоковых — электропроводности. Для ультразвуковых — скорости распространения ультразвука.
• Использование изношенных, загрязнённых или повреждённых калибровочных мер (фолий, пластин). Толщина меры должна быть известна с высокой точностью. Даже незначительное загрязнение или деформация меры вносит систематическую ошибку.
• Одноточечная калибровка вместо двухточечной. При работе в широком диапазоне толщин одноточечная настройка часто недостаточна. Двухточечная калибровка (по нулю и по мере, близкой к верхней границе рабочего диапазона) значительно повышает линейность характеристики.
• Игнорирование влияния толщины основания. Для магнитных и вихретоковых методов существует минимально допустимая толщина основания. При меньшей толщине показания искажаются.

Особенности калибровки ультразвуковых толщиномеров

Для ультразвуковых приборов ключевым параметром является скорость звука. Ошибка в её определении приводит к пропорциональной ошибке толщины:

Поэтому калибровку скорости звука необходимо выполнять на образце из того же материала, что и контролируемое изделие, с известной толщиной. Предпочтительна двухточечная калибровка (по двум образцам разной толщины), особенно при работе в широком диапазоне.

Типичные ошибки при ультразвуковой калибровке:

• Использование образца с покрытием или коррозией.
• Неправильный выбор режима (эхо-эхо, однократное отражение).
• Недостаточное количество контактной жидкости или её неравномерное распределение.
• Калибровка при температуре, отличающейся от температуры объекта контроля.

Практические правила корректной калибровки

1. Перед началом работы всегда проверять нулевую точку на чистом основании без покрытия (для толщиномеров покрытий).
2. Использовать комплект калибровочных мер, соответствующих диапазону предполагаемых измерений.
3. Выполнять калибровку при той же температуре, при которой будут проводиться измерения.
4. Периодически контролировать стабильность калибровки в процессе работы (каждые 30–60 минут или после изменения условий).
5. Для ультразвуковых толщиномеров дополнительно проверять правильность установки нуля преобразователя (V-path correction при необходимости).

Влияние геометрии поверхности и техники измерений

Геометрия контролируемого объекта и техника проведения измерений оказывают существенное влияние на достоверность результатов. Даже при идеальной калибровке и чистой поверхности ошибки геометрии и техники могут достигать десятков процентов.

Краевой эффект

При приближении преобразователя к краю изделия, отверстию, уступу или сварному шву магнитное или электромагнитное поле искажается. Это приводит к систематическому изменению показаний. Согласно ГОСТ 31993-2024 и ГОСТ Р 51694-2000, измерения следует проводить на расстоянии не менее 20 мм от края поверхности (для большинства приборов). Для некоторых преобразователей зона влияния краевого эффекта может достигать 10–15 мм.

Практическое правило: если показания начинают заметно меняться при перемещении датчика к краю, следует отступить дальше от границы.

Кривизна поверхности

На выпуклых и вогнутых поверхностях площадь контакта преобразователя уменьшается, а характер распределения магнитного или электромагнитного поля изменяется. Чем меньше радиус кривизны, тем больше дополнительная погрешность. Многие приборы имеют ограничения по минимальному радиусу кривизны (часто 5–50 мм в зависимости от типа преобразователя).

Для измерения на трубах малого диаметра рекомендуется использовать специальные призматические или V-образные преобразователи, а также вводить поправочные коэффициенты, если они предусмотрены методикой.

Толщина основания

Для магнитных и вихретоковых методов существует минимально допустимая толщина основания. При меньшей толщине поле проникает сквозь основание, и показания занижаются. Типичные значения минимальной толщины основания составляют 0,3–1 мм в зависимости от типа преобразователя и диапазона измерений.

Техника проведения измерений

Наиболее распространённые ошибки техники:

• Наклон преобразователя. Датчик должен устанавливаться строго перпендикулярно поверхности. Угол наклона более 5–10° уже вызывает заметное завышение показаний.
• Недостаточное или избыточное прижимное усилие. Слабый прижим создаёт воздушный зазор. Слишком сильный прижим может деформировать мягкое покрытие (особенно свеженанесённое или эластичное).
• Измерение в движении без режима сканирования. При перемещении датчика без соответствующего режима возникают случайные выбросы.
• Недостаточное количество точек измерения. Один замер в зоне не характеризует толщину покрытия. Рекомендуется выполнять не менее 3–5 измерений в каждой зоне с последующим усреднением.
• Игнорирование шероховатости. На грубых поверхностях (после пескоструйной обработки) показания могут быть завышены. В таких случаях применяют специальные методики с использованием поправок или измерением по эталонной пластине.

Техника безопасности при работе с толщиномерами

Толщиномеры относятся к относительно безопасным измерительным приборам, однако при их эксплуатации необходимо соблюдать ряд правил, направленных на защиту оператора, сохранность прибора и обеспечение достоверности результатов.

Общие требования безопасности

• Перед началом работы проверять целостность корпуса, кабеля (при наличии выносного преобразователя) и разъёмов. Повреждённый кабель или корпус могут привести к сбоям и поражению электрическим током при работе от сети (для стационарных моделей).
• Не допускать попадания влаги внутрь электронного блока. Большинство портативных приборов имеют защиту IP54–IP65, однако длительное воздействие влаги недопустимо.
• Избегать работы в условиях сильных электромагнитных полей (вблизи сварочных аппаратов, мощных электродвигателей, трансформаторов). Внешние поля могут вносить существенные помехи.
• Не подвергать прибор ударам, падениям и сильным вибрациям. Особенно чувствителен преобразователь.
• При работе на высоте использовать страховочные средства и не допускать падения прибора.

Особенности работы с ультразвуковыми толщиномерами

• Контактные жидкости (глицерин, специальные гели) могут быть скользкими. Необходимо исключать попадание жидкости на пол и обувь во избежание травм.
• При контроле нагретых поверхностей использовать высокотемпературные преобразователи и соблюдать время контакта, указанное в руководстве (обычно не более нескольких секунд).
• Не направлять ультразвуковой преобразователь на глаза или тело человека (хотя мощность излучения мала, правило соблюдается).

Работа в сложных условиях

• При отрицательных температурах контролировать состояние элементов питания. Ёмкость аккумуляторов и батарей резко снижается на морозе.
• В запылённых и загрязнённых помещениях после работы тщательно очищать преобразователь и корпус.
• При работе во взрывоопасных зонах применять только приборы, имеющие соответствующую сертификацию.

Соблюдение простых правил техники безопасности продлевает срок службы прибора и исключает ситуации, когда повреждённый или загрязнённый толщиномер начинает выдавать недостоверные данные.

Практические рекомендации по предотвращению ошибок

Ниже приведён комплексный перечень практических действий, позволяющих свести к минимуму вероятность получения недостоверных результатов.

Перед началом измерений

1. Проверить заряд элементов питания.
2. Осмотреть преобразователь на наличие загрязнений, царапин, износа рабочей поверхности.
3. Выполнить калибровку (или проверить её актуальность) на мерах, соответствующих материалу и диапазону.
4. Убедиться, что температура прибора и объекта контроля находится в допустимых пределах и близка друг к другу.
5. Очистить зону измерений от загрязнений, влаги, рыхлой ржавчины.

В процессе измерений

1. Устанавливать преобразователь строго перпендикулярно поверхности с умеренным постоянным усилием.
2. Соблюдать минимальное расстояние от краёв, отверстий и уступов (не менее 20 мм).
3. Выполнять не менее 3–5 измерений в каждой контрольной зоне с последующим усреднением.
4. При работе на криволинейных поверхностях использовать подходящие преобразователи или вносить поправки.
5. Периодически (каждые 30–60 минут) проверять стабильность калибровки.
6. Фиксировать не только среднее значение, но и разброс показаний. Большой разброс — сигнал о возможных проблемах (загрязнение, шероховатость, нестабильный контакт).

После завершения работы

1. Очистить преобразователь и корпус прибора.
2. Выключить прибор и извлечь элементы питания при длительном хранении.
3. Хранить толщиномер в защитном футляре при температуре и влажности, указанных в руководстве.
4. Периодически проводить поверку прибора в установленном порядке.

Организационные меры

• Разработать и утвердить локальную инструкцию по проведению измерений толщины с учётом специфики контролируемых объектов.
• Обучать операторов не только работе с прибором, но и распознаванию типичных источников ошибок.
• Вести журнал контроля стабильности показаний (периодические измерения на контрольных образцах).
• Иметь комплект исправных калибровочных мер и своевременно их заменять.

Заключение

Достоверность результатов, получаемых с помощью толщиномера, определяется не только характеристиками самого прибора, но и совокупностью факторов: правильностью калибровки, состоянием поверхности, температурой, геометрией объекта и техникой проведения измерений. Большинство ошибок носят систематический или легко устранимый характер и могут быть предотвращены при соблюдении простых, но обязательных правил.

Регулярная калибровка, тщательная подготовка поверхности, соблюдение температурного режима, учёт краевого эффекта и кривизны, правильная техника установки преобразователя — всё это позволяет получать результаты, соответствующие требованиям нормативных документов и реальным потребностям контроля качества.

Грамотный подход к работе с толщиномером повышает надёжность оценки состояния покрытий и конструкций, снижает риски принятия ошибочных решений и в конечном итоге способствует повышению безопасности и долговечности изделий.

При выборе толщиномера для решения конкретных задач важно учитывать не только диапазон измерений и заявленную погрешность, но и удобство калибровки, наличие температурной компенсации, возможность работы на криволинейных поверхностях и устойчивость к внешним условиям. Правильно подобранный и грамотно эксплуатируемый прибор становится надёжным инструментом контроля.

Если вам требуется купить толщиномер с оптимальными характеристиками под ваши задачи, обратите внимание на актуальные предложения. Актуальная цена и наличие позволяют подобрать прибор, который обеспечит точные и стабильные измерения в реальных производственных условиях.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
