МЕГЕОН 19100 толщиномер ультразвуковой
МЕГЕОН 19100 - ультразвуковой толщиномер, предназначенный для неразрушающего контроля толщины изделий и конструкций из монолитных материалов в производственных, ремонтных и лабораторных условиях. Прибор применяется для оперативной оценки остаточной толщины стенок, контроля износа и коррозионных процессов без необходимости демонтажа оборудования или нарушения целостности объекта измерения. Использование ультразвукового метода позволяет выполнять измерения с одной стороны поверхности, что особенно важно при обследовании трубопроводов, резервуаров и металлоконструкций.
Компактная конструкция и наличие одного универсального датчика позволяют быстро подготовить прибор к работе и выполнять серийные измерения на различных объектах. Отсутствие сложных настроек чувствительности снижает вероятность ошибок оператора и обеспечивает единый алгоритм работы в полевых и стационарных условиях. МЕГЕОН 19100 эффективно используется как для планового контроля состояния оборудования, так и для приёмки изделий после производства или ремонта.
Отличительные особенности МЕГЕОН 19100
- Ультразвуковой принцип измерения, обеспечивающий неразрушающий контроль без повреждения поверхности.
- Широкий диапазон измерения толщины от 1,2 до 225 мм.
- Возможность измерения любых монолитных материалов, включая металлы, пластики и композиты.
- Функция прямого измерения скорости звука в материале в диапазоне 1000…9999 м/с.
- Стабильная базовая погрешность ±(1% + 0,1 мм) для промышленного применения.
- Отсутствие необходимости в настройке чувствительности, упрощающее эксплуатацию и сокращающее время подготовки к измерениям.
- Один универсальный датчик в комплекте, обеспечивающий удобство транспортировки и работы на объекте.
- Надёжность конструкции и устойчивость к условиям цеховой и полевой эксплуатации.
Сферы применения толщиномера ультразвукового
- Контроль остаточной толщины трубопроводов и сосудов под давлением.
- Диагностика коррозионного износа металлических конструкций и оборудования.
- Неразрушающий контроль в машиностроении и металлургии.
- Проверка толщины изделий при входном и выходном контроле качества.
- Техническое обследование резервуаров, котлов и теплообменников.
- Лабораторные и полевые измерения в службах промышленной безопасности.

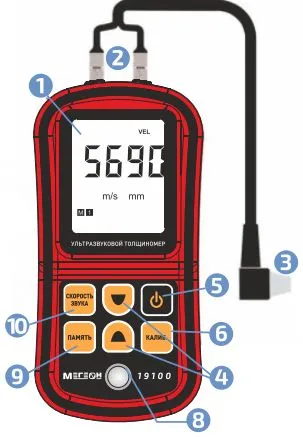

Внешний вид и элементы управления МЕГЕОН 19100
- Дисплей
- Разъёмы для подключения датчиков
- Датчик
- Кнопки ▲ / ▼ корректировки скорости звука, толщины и выбора ячеек памяти
- Кнопка включения / выключения питания
- Кнопка калибровки
- Калибровочный эталон
- Кнопка «Память»
- Кнопка установки скорости звука
Дисплей и индикация МЕГЕОН 19100
- Индикатор контакта с поверхностью
- Индикатор уровня заряда батареи
- Единицы измерения толщины
- Индикатор режима «Скорость звука»
- Единицы измерения скорости звука
- Индикатор режима «Толщина»
- Поле отображения толщины
- Индикатор работы с памятью
- Индикатор ячеек памяти
- Индикатор режима калибровки
Технические характеристики толщиномера МЕГЕОН 19100
| Характеристики | Значения |
|---|---|
| Диапазон измерений | 1,2…225,0 мм (сталь)* |
| Точность | ±(0.01xН** + 0,1) мм |
| Частота | 5 МГц |
| Разрешение | 0,1мм |
| Минимальный диаметр измеряемой трубы | Ø30мм×3мм |
| Диапазон скорости звука | 1000…9999 м/с |
| Точность измерения скорости звука | При H** более 20 мм ±1% При H** менее 20 мм ±5% |
| Условия эксплуатации | Температура: 0…40 ºС Относительная влажность: 20…70% |
| Условия транспортировки и хранения | Температура: -20…60 ºС Относительная влажность: 20…80% |
| Питание | 4,5В (батареи (ААА) 3 х 1,5В) |
| Размер | 150 х 78 х 34 мм (без датчика) |
| Вес | 240 г (с батареями) |
*- для других материалов нижний предел может быть другим
** Н – толщина измеряемого образца
Комплект поставки
- Ультразвуковой толщиномер МЕГЕОН 19100
- Датчик Ø10 (5 МГц)
- Контактный гель
- Кейс для транспортировки и хранения
- Руководство по эксплуатации
