Погрешность и точность измерений толщиномером

Оглавление

1. Введение

Измерение толщины изделий и покрытий относится к числу наиболее распространённых задач неразрушающего контроля в машиностроении, судостроении, нефтегазовой отрасли, строительстве и производстве защитных покрытий. От точности полученных значений напрямую зависят прочность конструкций, срок службы оборудования, соответствие изделий требованиям технической документации и безопасность эксплуатации.

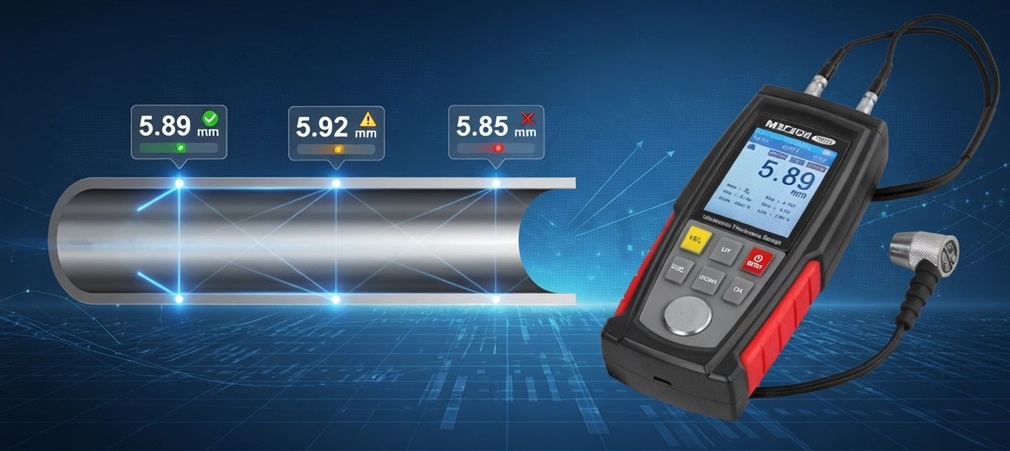

Современные толщиномеры — ультразвуковые, магнитные, вихретоковые и комбинированные — позволяют проводить измерения быстро и без повреждения объекта. Однако даже самый совершенный прибор не гарантирует достоверный результат, если не учитываются источники погрешности. Погрешность измерения толщины складывается из инструментальной составляющей, методических ошибок, влияния свойств материала, геометрии объекта, состояния поверхности и условий окружающей среды.

В настоящей статье подробно рассматриваются понятия погрешности и точности толщиномера, факторы, формирующие суммарную погрешность, влияние материала и толщины подложки, а также вопросы повторяемости и достоверности показаний. Материал опирается на положения действующих нормативных документов, включая ГОСТ Р ИСО 16809-2015, ГОСТ Р 55614-2013, ГОСТ 28702-90, ГОСТ 31993, ГОСТ 9.302-88 и ГОСТ Р ИСО 2360.

Понимание природы погрешностей позволяет правильно выбирать метод измерения, корректно настраивать прибор, интерпретировать результаты и принимать обоснованные технические решения.

2. Основные понятия погрешности и точности толщиномера

В метрологии погрешность измерения определяется как отклонение результата измерения от истинного (действительного) значения измеряемой величины. Для толщиномеров это отклонение выражается в абсолютной или относительной форме.

Абсолютная погрешность рассчитывается по формуле:

где \( X_{\text{изм}} \) — показание толщиномера, \( X_{\text{ист}} \) — действительное значение толщины, установленное по эталонной мере или другим более точным методом.

Относительная погрешность:

В технических условиях и руководствах по эксплуатации толщиномеров обычно указывают пределы допускаемой основной погрешности. Для ультразвуковых толщиномеров общего назначения согласно ГОСТ Р 55614-2013 и ранее действовавшему ГОСТ 28702-90 типичные значения составляют:

• в диапазоне до 10 мм — \(\pm 0,1\) мм;
• в диапазоне свыше 10 мм — \(\pm (0,1 + 0,001X)\), где \( X \) — измеряемая толщина в мм.

Для толщиномеров покрытий (магнитных и вихретоковых) пределы допускаемой погрешности часто задаются в виде:

где \( h \) — измеряемая толщина покрытия, \( a \) и \( b \) — коэффициенты, зависящие от типа преобразователя и диапазона. Типичные значения для современных приборов: \(\pm (1\ldots3\% + 1\ldots2\) мкм\).

Точность толщиномера — понятие, тесно связанное с погрешностью, но не тождественное ей. Под точностью понимают степень приближения результата измерения к действительному значению. Чем меньше погрешность, тем выше точность. В практике часто используют термин «класс точности» или «пределы допускаемой погрешности», которые нормируются в документации на конкретный тип средства измерений.

Важно различать основную и дополнительную погрешность. Основная погрешность определяется в нормальных условиях (температура \(20 \pm 5^\circ\)C, относительная влажность 45–75 %, отсутствие внешних магнитных и электрических полей, нормальное положение преобразователя). Дополнительная погрешность возникает при отклонении влияющих величин от нормальных значений и нормируется отдельно для каждого фактора.

Согласно ГОСТ Р ИСО 16809-2015, точность измерения толщины ультразвуковым методом не может быть выше точности настроечного образца и зависит от целого комплекса параметров объекта контроля и условий измерения. Поэтому заявленная в паспорте прибора погрешность является лишь одной из составляющих общей неопределённости результата.

3. Классификация погрешностей при измерениях толщины

Погрешности, возникающие при работе с толщиномерами, принято классифицировать по нескольким признакам.

3.1. По характеру проявления

• Систематические погрешности — постоянные или закономерно изменяющиеся при повторных измерениях. К ним относятся погрешность градуировки, влияние несоответствия скорости ультразвука, смещение нуля, влияние температуры на параметры преобразователя. Систематические погрешности в принципе могут быть выявлены и частично скомпенсированы калибровкой или введением поправок.
• Случайные погрешности — изменяющиеся непредсказуемым образом от измерения к измерению. Источники: нестабильность акустического контакта, микронеровности поверхности, колебания силы прижатия преобразователя, кратковременные изменения температуры, электромагнитные помехи. Случайная составляющая оценивается статистически через среднее квадратическое отклонение.
• Грубые погрешности (промахи) — явно выделяющиеся результаты, вызванные ошибками оператора, сбоями прибора или нарушением методики. Такие результаты обычно отбраковываются.

3.2. По источнику возникновения

3.3. По зависимости от измеряемой величины

Аддитивные погрешности (постоянные по абсолютной величине) характерны для тонких покрытий и малых толщин. Мультипликативные (пропорциональные измеряемой величине) преобладают при больших толщинах и при измерении материалов с существенным затуханием ультразвука.

В практике суммарная погрешность часто представляется в виде комбинации:

или, при учёте нескольких независимых составляющих, по формуле геометрического суммирования.

4. Основные факторы, влияющие на погрешность измерений

Перечень влияющих величин для толщиномеров подробно рассмотрен в ГОСТ Р ИСО 16809-2015 (приложение C) и в технических требованиях к ультразвуковым толщиномерам. Ниже приведены наиболее значимые факторы.

4.1. Состояние поверхности объекта контроля

Шероховатость поверхности оказывает двоякое влияние. С одной стороны, она увеличивает толщину слоя контактной жидкости, что приводит к завышению показаний ультразвукового толщиномера. С другой стороны, рассеяние ультразвука на неровностях снижает амплитуду донного сигнала и может вызвать срыв измерения. Для магнитных и вихретоковых толщиномеров шероховатость создаёт дополнительный воздушный зазор и увеличивает разброс результатов.

Согласно практическим рекомендациям, параметр шероховатости \( Ra \) поверхности подложки и покрытия должен быть существенно меньше измеряемой толщины. При \( Ra \) сравнимой с толщиной покрытия систематическая погрешность может достигать половины максимальной высоты неровностей профиля.

Чистота поверхности также критична. Масляные плёнки, окалина, ржавчина, пыль изменяют условия акустического или электромагнитного контакта и вносят как систематическую, так и случайную составляющую.

4.2. Температура

Температура влияет на скорость распространения ультразвука в материале и в протекторе преобразователя, а также на магнитные и электрические свойства подложки. Типичный температурный коэффициент скорости ультразвука в стали составляет около \(-0,01\ldots-0,02\%\) на градус Цельсия. При измерении горячих объектов без температурной компенсации погрешность может достигать нескольких процентов.

Для толщиномеров покрытий изменение температуры влияет на магнитную проницаемость и электропроводность, что приводит к дополнительной погрешности, нормируемой обычно как половина основной погрешности на каждые \(10^\circ\)C отклонения.

4.3. Геометрия объекта

Кривизна поверхности, краевой эффект и непараллельность поверхностей относятся к числу наиболее сильных влияющих факторов.

• Кривизна. При уменьшении радиуса кривизны контактная площадь преобразователя уменьшается, акустический контакт ухудшается, а для магнитных методов изменяется распределение магнитного поля. Для большинства толщиномеров покрытий минимальный допустимый радиус кривизны составляет 5–20 мм в зависимости от диаметра преобразователя.
• Краевой эффект. При приближении преобразователя к краю изделия или к резкому изменению толщины магнитное (или вихретоковое) поле искажается. Расстояние, на котором влияние края становится заметным, обычно составляет 5–15 мм.
• Непараллельность поверхностей при ультразвуковом измерении приводит к уходу донного сигнала и увеличению погрешности. Допустимая непараллельность нормируется в документации на прибор.

4.4. Свойства материала

Для ультразвуковых толщиномеров ключевым параметром является скорость распространения продольных волн. Если прибор настроен на скорость, отличающуюся от действительной, возникает мультипликативная погрешность, пропорциональная относительному отклонению скорости. Анизотропия, крупнозернистость, наличие внутренних напряжений и неоднородностей также вносят вклад в погрешность.

Для магнитных толщиномеров критичны магнитная проницаемость и толщина ферромагнитного основания. Для вихретоковых — удельная электропроводность подложки.

4.5. Качество акустического (электромагнитного) контакта и усилие прижатия

Нестабильный контакт — один из главных источников случайной погрешности. Толщина слоя контактной жидкости, наличие воздушных пузырьков, неравномерность прижатия напрямую влияют на время прохождения ультразвукового импульса или на величину электромагнитного сигнала.

Современные преобразователи с износостойкими протекторами и автоматической компенсацией частично снижают влияние этого фактора, однако полностью устранить его невозможно.

4.6. Погрешность настройки и калибровочных образцов

Точность измерения не может быть выше точности настроечного образца. Согласно ГОСТ Р ИСО 16809-2015, погрешность меры толщины должна быть существенно меньше (как правило, не более 1/3) допускаемой погрешности толщиномера. Использование образцов, материал которых отличается от материала объекта контроля, приводит к методической погрешности.

5. Влияние материала и толщины подложки

Влияние подложки (основания) проявляется по-разному в зависимости от принципа действия толщиномера.

5.1. Ультразвуковые толщиномеры

При измерении толщины стенки изделия подложка как таковая отсутствует — измеряется сам материал. Однако при наличии покрытия (лакокрасочного, гальванического, полимерного) возникает дополнительная погрешность из-за различия скоростей ультразвука в покрытии и в основном материале.

Если прибор настроен на скорость стали (\(5920\) м/с), а на поверхности имеется слой покрытия со скоростью \(2100\)–\(2500\) м/с, измеренная толщина оказывается завышенной. Величина завышения зависит от толщины покрытия и может достигать десятков и сотен микрометров. В режиме измерения через покрытие (echo-to-echo или multiple-echo) часть этой погрешности компенсируется, однако полностью устранить влияние покрытия удаётся не всегда.

Материал самого изделия влияет через скорость звука, затухание и рассеяние. Для материалов с сильным затуханием (чугун, некоторые полимеры, композиты) нижний предел измерения возрастает, а погрешность увеличивается.

5.2. Магнитные толщиномеры покрытий

Магнитные (магнитоиндукционные и магнитостатические) методы основаны на измерении магнитного сопротивления цепи «преобразователь — покрытие — ферромагнитное основание». Толщина и магнитные свойства основания оказывают существенное влияние на результат.

Существует критическая толщина основания, выше которой дальнейшее увеличение толщины практически не влияет на показания. Для большинства современных преобразователей критическая толщина лежит в диапазоне \(0,3\)–\(2\) мм и зависит от конструкции датчика и магнитной проницаемости материала. При толщине основания меньше критической показания завышаются, и погрешность может выходить за допускаемые пределы.

Экспериментальные исследования показывают, что при толщине стального основания \(0,5\)–\(0,7\) мм погрешность ряда магнитных толщиномеров превышает нормируемые значения. Кроме того, вариации магнитной проницаемости (вызванные термообработкой, наклёпом, химическим составом) создают дополнительную систематическую составляющую.

Краевой эффект и радиус кривизны основания также тесно связаны с толщиной подложки: чем тоньше основание, тем сильнее проявляется влияние края и кривизны.

5.3. Вихретоковые толщиномеры

Вихретоковый метод применяется для неэлектропроводящих покрытий на электропроводящих немагнитных основаниях (алюминий, медь, латунь, нержавеющая сталь и т.п.). Здесь критическими параметрами являются удельная электропроводность и толщина подложки.

Аналогично магнитным методам существует критическая толщина основания, выше которой влияние толщины пренебрежимо мало. Для типичных вихретоковых преобразователей она составляет \(0,1\)–\(0,5\) мм в зависимости от частоты возбуждения. Изменение электропроводности подложки (разные сплавы, степень наклёпа, температура) приводит к смещению показаний.

Согласно ГОСТ Р ИСО 2360, при измерении необходимо учитывать влияние материала, кривизны и толщины металлического основания, а также краевой эффект. Калибровка должна выполняться на основании того же материала и той же толщины, что и контролируемое изделие.

5.4. Комбинированные (dual) толщиномеры

Приборы с автоматическим определением типа подложки (ферромагнитная / немагнитная) удобны в эксплуатации, однако при работе на тонких или неоднородных основаниях могут возникать ошибки автоматического переключения режима. В таких случаях рекомендуется принудительный выбор метода измерения и калибровка на реальном основании.

Общий вывод: влияние подложки является одним из самых сильных методических факторов. Игнорирование критической толщины основания, использование несоответствующих калибровочных образцов и работа вблизи краёв или на сильно искривлённых поверхностях приводит к погрешностям, многократно превышающим инструментальную составляющую.

6. Повторяемость и воспроизводимость измерений

Повторяемость и воспроизводимость являются важнейшими характеристиками, определяющими стабильность и надёжность результатов измерения толщины. Эти понятия часто путают, хотя они имеют чёткое метрологическое различие.

6.1. Повторяемость

Повторяемость — это степень близости результатов последовательных измерений одной и той же величины, выполненных в одинаковых условиях: одним оператором, одним прибором, одним преобразователем, на одном и том же участке объекта, в течение короткого промежутка времени.

Количественно повторяемость оценивается через среднее квадратическое отклонение (СКО) серии измерений:

где \( x_i \) — результат \( i \)-го измерения, \( \bar{x} \) — среднее арифметическое, \( n \) — число измерений.

На практике для оценки повторяемости толщиномера проводят серию из 5–10 измерений в одной точке. Типичные значения СКО для качественных ультразвуковых толщиномеров на гладкой поверхности составляют 0,01–0,03 мм. Для толщиномеров покрытий повторяемость часто нормируется в микрометрах и может составлять 0,5–2 мкм в зависимости от диапазона и типа преобразователя.

Факторы, ухудшающие повторяемость:

• нестабильность акустического или электромагнитного контакта;
• колебания усилия прижатия преобразователя;
• микронеровности и локальная неоднородность поверхности;
• кратковременные изменения температуры;
• электромагнитные помехи и вибрация.

6.2. Воспроизводимость

Воспроизводимость характеризует близость результатов измерений, выполненных в изменяющихся условиях: разными операторами, разными приборами одного типа, в разное время, на разных участках объекта. Воспроизводимость всегда хуже повторяемости, поскольку включает дополнительные источники вариации.

Для оценки воспроизводимости используют межлабораторные или внутрилабораторные сравнения, а также расчёт расширенной неопределённости измерения в соответствии с подходами ГОСТ Р ИСО 16809-2015 и ГОСТ 34100.3.

6.3. Практическая оценка стабильности показаний

Для повышения повторяемости рекомендуется фиксировать преобразователь в специальном приспособлении (особенно при контроле криволинейных поверхностей), использовать стабилизирующие насадки и проводить статистическую обработку серии измерений с отбраковкой грубых промахов.

7. Достоверность показаний и метрологическое обеспечение

Достоверность показаний толщиномера определяется совокупностью метрологических характеристик прибора, правильностью методики измерения и качеством метрологического обеспечения.

7.1. Метрологические характеристики, влияющие на достоверность

• Пределы допускаемой основной погрешности.
• Пределы допускаемой дополнительной погрешности от влияющих величин.
• Повторяемость (СКО) результатов измерений.
• Дискретность отсчёта (цена единицы младшего разряда).
• Диапазон измерений и линейность характеристики преобразования.

Согласно требованиям к ультразвуковым толщиномерам (ГОСТ Р 55614-2013), основная погрешность нормируется на стандартных образцах в нормальных условиях. Дополнительные погрешности от температуры, напряжения питания, геометрических параметров изделия нормируются отдельно.

7.2. Поверка и калибровка

Достоверность показаний обеспечивается регулярной поверкой или калибровкой прибора. Для толщиномеров покрытий применяется ГОСТ 8.502, для ультразвуковых — соответствующие методики поверки с использованием мер толщины (например, комплектов КМТ или КУСОТ).

Погрешность мер толщины, используемых при поверке, должна быть не более 1/3 предела допускаемой погрешности поверяемого толщиномера. При поверке определяют:

• диапазон измерений;
• основную абсолютную погрешность в нескольких точках диапазона;
• погрешность на предельных значениях геометрических параметров (кривизна, шероховатость, толщина основания);
• дополнительные погрешности от влияющих величин (при необходимости).

Калибровка на рабочем месте выполняется по прилагаемым к прибору мерам или по натурным образцам, изготовленным из того же материала, что и контролируемое изделие. Использование несоответствующих образцов — одна из самых частых причин потери достоверности.

7.3. Неопределённость измерения

Современный подход к оценке достоверности основан на понятии неопределённости измерения. Суммарная стандартная неопределённость складывается из вкладов:

• инструментальной погрешности прибора;
• погрешности калибровочных образцов;
• методических составляющих (влияние подложки, покрытия, температуры, кривизны);
• случайной составляющей (повторяемости);
• вклада оператора.

Расширенная неопределённость при доверительной вероятности \( P = 0,95 \) обычно принимается равной \( U = 2u_c \), где \( u_c \) — суммарная стандартная неопределённость.

Только при корректной оценке неопределённости можно утверждать, что результат измерения является достоверным и пригодным для принятия технических решений.

8. Методы снижения погрешности и повышения точности

Снижение суммарной погрешности достигается комплексом организационных, методических и технических мер.

8.1. Правильный выбор метода и преобразователя

• Для ферромагнитных оснований с немагнитными покрытиями — магнитный метод.
• Для немагнитных проводящих оснований — вихретоковый метод.
• Для измерения толщины стенки изделий — ультразвуковой метод.
• При наличии покрытий на металле — режим echo-to-echo или специальные преобразователи с компенсацией покрытия.

8.2. Корректная калибровка и настройка

• Калибровка обязательно выполняется на основании того же материала, той же толщины и с той же шероховатостью, что и объект контроля.
• При работе на тонких основаниях калибровка проводится именно на тонком основании.
• Для ультразвуковых толщиномеров скорость звука устанавливается по реальному материалу или по табличным значениям с последующей проверкой на образце.
• Используется двухточечная или многоточечная калибровка в диапазоне ожидаемых толщин.

8.3. Подготовка поверхности и обеспечение контакта

• Очистка поверхности от грязи, масла, рыхлой ржавчины и окалины.
• При высокой шероховатости — локальная зачистка или использование преобразователей с увеличенной износостойкостью.
• Применение качественной контактной жидкости оптимальной вязкости.
• Стабилизация усилия прижатия (использование насадок, штативов, постоянного магнита).

8.4. Учёт влияющих факторов

• Введение температурных поправок или использование приборов с автоматической температурной компенсацией.
• Измерение на достаточном удалении от краёв, сварных швов, резких переходов толщины.
• Учёт критической толщины основания.
• При кривизне — применение специальных профильных преобразователей или введение поправочных коэффициентов.

8.5. Статистическая обработка результатов

Выполнение серии измерений (не менее трёх) в каждой контрольной точке с последующим усреднением и отбраковкой аномальных значений существенно снижает влияние случайной составляющей. Для ответственных объектов рекомендуется построение карт контроля и оценка стабильности процесса.

8.6. Организационные меры

• Регулярная поверка (калибровка) прибора в установленные сроки.
• Обучение операторов и соблюдение утверждённых методик контроля.
• Ведение журналов измерений с фиксацией условий контроля.
• Периодическая проверка работоспособности по контрольным образцам в начале и в конце рабочей смены.

9. Особенности обеспечения точности для различных типов толщиномеров

9.1. Ультразвуковые толщиномеры

Главные источники погрешности — несоответствие скорости ультразвука, качество акустического контакта, наличие покрытий, температура, кривизна и непараллельность поверхностей. Для повышения точности рекомендуется:

• использовать режим измерения по двум и более отражениям (echo-to-echo);
• применять высокочастотные преобразователи для тонких стенок;
• компенсировать влияние покрытия специальными алгоритмами или удалять покрытие в зоне измерения при особо точных работах;
• контролировать температуру объекта и вводить поправки.

Согласно ГОСТ Р ИСО 16809-2015, точность не может быть выше точности настроечного образца. Поэтому качество мер толщины и правильность настройки являются определяющими.

9.2. Магнитные толщиномеры покрытий

Критическими факторами являются толщина и магнитные свойства основания, краевой эффект, кривизна, шероховатость и усилие прижатия. Особенности обеспечения точности:

• обязательная проверка, превышает ли толщина основания критическое значение;
• калибровка на реальном основании изделия;
• измерение на расстоянии от края не менее указанного в руководстве по эксплуатации (обычно 5–15 мм);
• контроль стабильности прижатия преобразователя;
• учёт возможного влияния намагниченности изделия.

9.3. Вихретоковые толщиномеры

Основное внимание уделяется электропроводности и толщине подложки, а также частоте возбуждения. Для обеспечения точности необходимо:

• калибровать прибор на материале с той же электропроводностью;
• учитывать критическую толщину основания;
• избегать измерений вблизи краёв и на сильно искривлённых поверхностях без соответствующих поправок;
• контролировать температуру, поскольку электропроводность существенно зависит от неё.

9.4. Комбинированные толщиномеры

Приборы с автоматическим определением типа подложки удобны, однако требуют осторожности на тонких, двухслойных или неоднородных основаниях. В сомнительных случаях следует принудительно выбирать метод измерения и выполнять калибровку вручную.

10. Заключение

Погрешность и точность измерений толщиномером определяются не только метрологическими характеристиками самого прибора, но и комплексом внешних факторов: свойствами материала и толщиной подложки, состоянием поверхности, геометрией объекта, температурой, качеством контакта и квалификацией оператора. Даже прибор с малой инструментальной погрешностью может давать недостоверные результаты при нарушении методики или игнорировании влияющих величин.

Для получения достоверных данных необходимо:

• правильно выбирать метод измерения и тип преобразователя;
• выполнять калибровку на образцах, максимально близких к контролируемому объекту;
• учитывать критическую толщину основания, краевой эффект и кривизну;
• обеспечивать стабильный контакт и проводить серию измерений с последующей статистической обработкой;
• регулярно поверять (калибровать) прибор и контролировать его работоспособность.

Соблюдение этих принципов позволяет существенно снизить суммарную погрешность и обеспечить повторяемость и достоверность показаний, соответствующие требованиям нормативных документов и задачам производственного контроля.

При выборе толщиномера для решения конкретных задач рекомендуется обращать внимание не только на заявленные пределы допускаемой погрешности, но и на возможность учёта влияющих факторов, наличие режимов компенсации, удобство калибровки и подтверждённую повторяемость. Актуальную цену и технические характеристики подходящего прибора можно уточнить при оформлении заказа. Купить толщиномер с необходимыми метрологическими характеристиками и комплектом мер для настройки сегодня достаточно просто — главное правильно определить требования к точности и условиям измерений.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
