МЕГЕОН 19260 толщиномер ультразвуковой
МЕГЕОН 19260 - ультразвуковой толщиномер, предназначенный для неразрушающего контроля толщины изделий и конструкций без необходимости доступа к их внутренней поверхности. Прибор обеспечивает быстрые и точные измерения параметров стенок различных монолитных материалов, что позволяет эффективно выявлять износ, коррозию и производственные отклонения. Устройство ориентировано на профессиональное применение в промышленной диагностике, техническом обслуживании и контроле качества, сочетая простоту эксплуатации с высокой надёжностью результатов.
Толщиномер МЕГЕОН 19260 реализует ультразвуковой метод измерений, который не требует демонтажа оборудования и не нарушает целостность объектов контроля. Это делает его оптимальным решением для регулярных инспекций трубопроводов, резервуаров, металлоконструкций и других ответственных элементов. Возможность измерения скорости распространения ультразвука в материале расширяет функциональность прибора и повышает точность при работе с различными типами изделий.
Отличительные особенности МЕГЕОН 19260
- Поддержка измерения толщины в диапазоне от 1 до 300 мм.
- Возможность работы с любыми монолитными материалами без ограничения по типу структуры.
- Функция измерения и учёта скорости звука в диапазоне от 1000 до 9999 м/с для повышения точности результатов.
- Базовая погрешность ±(0,5%Н + 0,05), обеспечивающая высокую достоверность данных.
- Ультразвуковой принцип контроля без повреждения поверхности изделия.
- Отсутствие необходимости в сложной настройке чувствительности, что упрощает эксплуатацию.
- Один универсальный датчик в комплекте для стандартных задач промышленного контроля.
- Компактное исполнение и удобство применения в полевых и лабораторных условиях.
- Подходит для регулярного мониторинга состояния оборудования и конструкций.
Сферы применения толщиномера ультразвукового
- Контроль толщины трубопроводов и резервуаров в нефтегазовой и химической промышленности.
- Диагностика металлических и композитных конструкций на производственных объектах.
- Проверка стенок котлов, теплообменников и сосудов под давлением.
- Техническое обслуживание и профилактический осмотр промышленного оборудования.
- Контроль качества продукции на этапах производства и при приёмке изделий.
- Эксплуатационные обследования в энергетике и машиностроении.
- Инженерные и сервисные службы неразрушающего контроля.
- Испытательные и метрологические лаборатории.

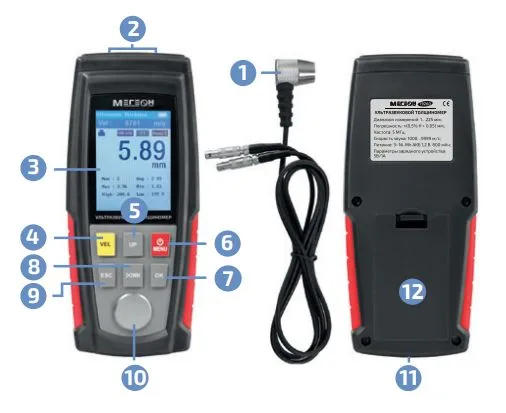

Внешний вид и элементы управления МЕГЕОН 19260
- Датчик
- Соединительные разъёмы
- Дисплей
- Кнопка VEL
- Кнопка UP
- Кнопка MENU
- Кнопка OK
- Кнопка DOWN
- Кнопка ESC
- Площадка для калибровки
- Разъём Micro-USB
- Батарейный отсек
Дисплей и индикация МЕГЕОН 19260
- Строка состояния
- Индикатор разряда батарей
- Поле отображения скорости
- Индикатор единиц измерения скорости
- Индикатор устойчивого контакта
- Модель датчика
- Номер ячейки памяти
- Метод записи измерений в память
- Измеренное значение
- Единица измерения толщины
- Дополнительные параметры измерения
Дисплей меню настроек МЕГЕОН 19260
- Измерение
- Информация о датчике
- Предельные значения
- Память
- Графики
- Настройки
Технические характеристики толщиномера МЕГЕОН 19260
| Характеристики | Значения |
|---|---|
| Диапазон измерений | 1…300 мм |
| Погрешность | ±(0,5% Н* + 0,05) мм |
| Частота | 5 МГц |
| Разрешение | 0,01мм(1…99,9 мм) и 0,1мм(100…300 мм) |
| Минимальный диаметр измеряемой трубы | Ø20мм×3мм (сталь) |
| Диапазон скорости звука | 1000…9999 м/с |
| Погрешность |
±1% (толщина образца менее 20 мм) ±5% (толщина образца более 20 мм) |
| Память измерений | 500 (5 ячеек памяти по 100 измерений каждая) |
| Условия эксплуатации |
Температура: 0…40 ºС Относительная влажность: не более 90% |
| Условия транспортировки и хранения |
Температура: -10…50 ºС Относительная влажность: не более 90% без выпадения конденсата |
| Питание | Ni-Mh аккумулятор AAA 1,2 В 800 мАч - 3 шт. |
| Размер | 146х65х34 мм (без датчика) |
| Вес | 170 г (с батареями) |
** Н – толщина измеряемого образца
Комплект поставки
- Толщиномер МЕГЕОН 19260
- Датчик Ø10 (5 МГц)
- Контактный гель
- Кабель USB-Micro-USB
- Ni-Mh аккумулятор AAA 1,2 В 800 мАч - 3 шт
- Блок питания 5 В, 1А
- Кейс для транспортировки и хранения
- Руководство по эксплуатации
