Ультразвуковой толщиномер: особенности и применение

Оглавление

• 1. Введение и принцип работы ультразвукового толщиномера
• 2. Физические основы ультразвукового метода измерения толщины
• 3. Основные типы ультразвуковых толщиномеров
• 4. Измерение толщины металла
• 5. Контроль толщины труб
• 6. Ультразвуковой толщиномер покрытий
• 7. Применение на композитных материалах
• 8. Особенности работы и факторы, влияющие на точность
• 9. Практические рекомендации по выбору и эксплуатации
• 10. Заключение

1. Введение и принцип работы ультразвукового толщиномера

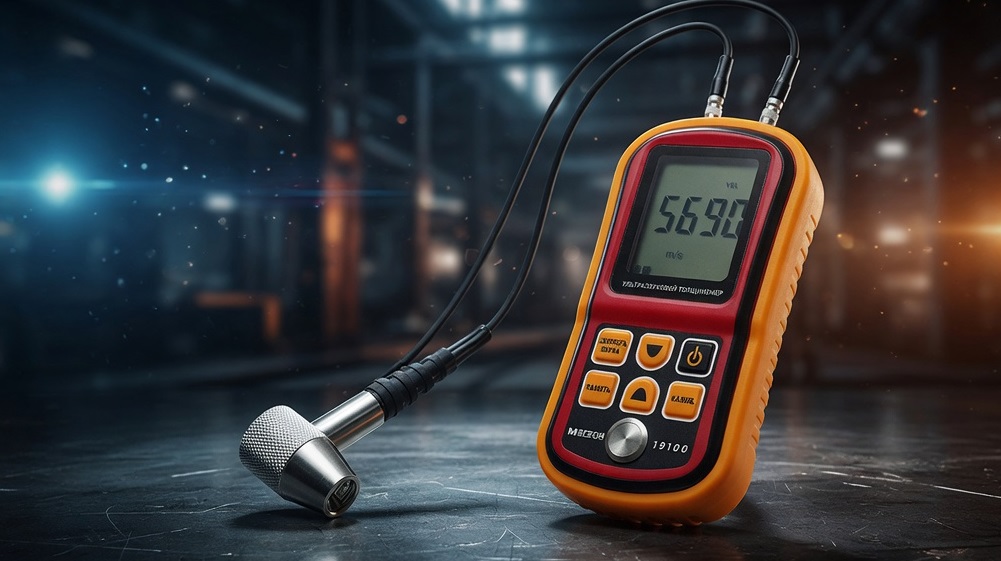

Ультразвуковой толщиномер представляет собой прибор неразрушающего контроля, предназначенный для измерения толщины стенок изделий при одностороннем доступе к объекту. Метод основан на свойстве ультразвуковых колебаний отражаться от границы раздела сред с различными акустическими сопротивлениями. Это позволяет определять толщину металла, стенок труб, покрытий и композитных материалов без нарушения целостности конструкции.

Принцип работы ультразвукового толщиномера заключается в измерении времени прохождения короткого ультразвукового импульса через материал. Преобразователь излучает импульс, который проходит через объект контроля, отражается от противоположной (донной) поверхности и возвращается обратно. Электронный блок фиксирует время двойного пробега и, зная скорость распространения ультразвука в данном материале, вычисляет толщину.

Основная расчётная зависимость имеет вид:

где \( d \) — толщина объекта, \( c \) — скорость распространения продольных ультразвуковых волн в материале, \( t \) — время двойного пробега импульса.

В соответствии с ГОСТ Р ИСО 16809-2015 «Контроль неразрушающий. Контроль ультразвуковой. Измерение толщины» различают несколько режимов измерения:

• режим однократного эхо-сигнала — измеряется время от начального импульса до первого донного эхо-сигнала с учётом коррекции нуля;
• режим однократного эхо-сигнала линии задержки — время отсчитывается от конца линии задержки до первого донного сигнала;
• режим многократных эхо-сигналов — измеряется интервал между последовательными донными отражениями;
• теневой (сквозной) метод — время прохождения импульса от излучателя до приёмника при двухстороннем доступе.

Наиболее широко применяется эхо-импульсный метод, поскольку он обеспечивает работу при одностороннем доступе и высокую производительность контроля. Требования к техническим характеристикам приборов установлены ГОСТ Р 55614-2013 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования» и ГОСТ 28702-90.

Ультразвуковой толщиномер незаменим при оценке остаточной толщины металла конструкций, подверженных коррозии и эрозии, при входном контроле трубной продукции, при измерении толщины защитных покрытий и при контроле композитных изделий. Метод позволяет проводить измерения в труднодоступных местах, на криволинейных поверхностях и через лакокрасочные покрытия без их удаления.

2. Физические основы ультразвукового метода измерения толщины

Ультразвуковые волны представляют собой механические колебания частиц среды с частотой выше 20 кГц. В практике толщинометрии используют продольные волны частотой от 0,5 до 20 МГц и выше. Скорость распространения ультразвука определяется упругими свойствами и плотностью материала:

где \( E \) — модуль Юнга, \( \mu \) — коэффициент Пуассона, \( \rho \) — плотность.

Для большинства конструкционных материалов скорость продольных волн известна с достаточной точностью, однако она зависит от химического состава, термической обработки, температуры и направления проката. Поэтому перед измерениями рекомендуется выполнять калибровку прибора на образце известной толщины из того же материала.

Ниже приведены ориентировочные значения скорости распространения продольных ультразвуковых волн в некоторых материалах при температуре около 20 °C:

Акустическое сопротивление материала \( Z = \rho \cdot c \) определяет коэффициент отражения ультразвуковой волны на границе раздела. Чем больше разница акустических сопротивлений, тем сильнее отражённый сигнал. Именно поэтому на границе «металл — воздух» или «металл — жидкость» формируется чёткий донный эхо-сигнал.

Затухание ультразвука в материале растёт с увеличением частоты и толщины. В мелкозернистых сталях затухание невелико, что позволяет измерять толщины до нескольких сотен миллиметров. В крупнозернистых материалах, чугуне, композитах и полимерах затухание существенно выше, поэтому применяют преобразователи более низкой частоты.

Температурная зависимость скорости ультразвука составляет примерно 0,5–1,0 м/с на градус для сталей. При значительном отличии температуры объекта от температуры калибровки необходимо вносить поправку либо выполнять калибровку непосредственно на объекте.

3. Основные типы ультразвуковых толщиномеров

Современные ультразвуковые толщиномеры классифицируют по нескольким признакам.

По методу измерения:

• эхо-импульсные — основной тип, реализующий измерение времени пробега импульса;
• резонансные — основаны на возбуждении собственных колебаний стенки изделия; в настоящее время применяются ограниченно из-за меньшей универсальности.

По типу преобразователей:

• с совмещёнными преобразователями (один пьезоэлемент работает на излучение и приём);
• с раздельно-совмещёнными преобразователями (два пьезоэлемента, разделённые акустическим барьером) — предпочтительны для тонких стенок и грубых поверхностей;
• с электромагнитно-акустическими преобразователями (ЭМА) — позволяют проводить контроль без контактной жидкости.

По функциональным возможностям:

• простые цифровые приборы с индикацией только числового значения толщины;
• приборы с режимом А-развёртки, позволяющие визуально оценивать качество сигналов;
• приборы с режимом измерения через покрытие (эхо-эхо);
• приборы с памятью результатов, возможностью передачи данных и построения карт толщин.

По условиям эксплуатации различают общепромышленные, взрывозащищённые и специальные исполнения для работы при повышенных или пониженных температурах.

Выбор конкретного типа определяется диапазоном измеряемых толщин, материалом объекта, состоянием поверхности, наличием покрытий и требованиями к точности. Для большинства задач контроля толщины металла и труб применяют эхо-импульсные приборы с раздельно-совмещёнными преобразователями частотой 2–10 МГц.

4. Измерение толщины металла

Измерение толщины металла — наиболее распространённая область применения ультразвуковых толщиномеров. Метод позволяет определять как номинальную, так и остаточную толщину стенок сосудов, резервуаров, корпусов, листового проката и других металлических конструкций.

Основные преимущества ультразвукового метода при контроле металла:

• односторонний доступ;
• высокая точность (погрешность обычно составляет ±0,1 мм или 1 % от измеряемой величины);
• возможность работы на криволинейных поверхностях;
• отсутствие необходимости в специальной подготовке поверхности при использовании подходящих преобразователей и контактных сред;
• оперативность — одно измерение занимает доли секунды.

Перед началом измерений выполняют настройку прибора. Для этого используют стандартные образцы предприятия или образцы с известной толщиной из материала, близкого по акустическим свойствам к контролируемому. Вводят значение скорости ультразвука либо проводят калибровку по двум точкам известной толщины.

При контроле корродированных поверхностей важно обеспечить стабильный акустический контакт. Местные язвы и неровности могут приводить к занижению или завышению показаний. В таких случаях рекомендуется выполнять несколько измерений в зоне и фиксировать минимальное значение. ГОСТ Р ИСО 16809-2015 рекомендует при необходимости зачищать контактную поверхность на участке размером не менее двух диаметров преобразователя.

Для тонких стенок (менее 1–2 мм) применяют высокочастотные преобразователи (7–15 МГц) и режим измерения с линией задержки. Для толстых стенок (свыше 50–100 мм) используют более низкие частоты (1–2,5 МГц), чтобы уменьшить влияние затухания.

Особое внимание уделяют измерению толщины биметаллов и изделий с антикоррозионной наплавкой. В соответствии с ГОСТ Р 50.05.03-2022 ультразвуковой контроль позволяет определять как общую толщину, так и толщину основного металла и наплавленного слоя при наличии чётких границ раздела.

Результаты измерений оформляют в виде протоколов с указанием мест контроля, минимальных и средних значений толщины. При выявлении утонений, превышающих допустимые нормы, составляются картограммы и разрабатываются мероприятия по ремонту или усилению конструкции.

5. Контроль толщины труб

Контроль толщины труб — одна из ключевых задач технической диагностики трубопроводов, теплообменного оборудования, паропроводов и технологических линий. Ультразвуковой толщиномер позволяет оперативно оценивать остаточную толщину стенки в условиях эксплуатации и на этапе входного контроля.

Особенности контроля труб связаны с кривизной поверхности, возможным наличием внутренней и наружной коррозии, а также с необходимостью измерений в нескольких точках по окружности. Согласно рекомендациям по техническому диагностированию, измерения толщины стенок рекомендуется проводить в четырёх точках одного сечения через 90°, начиная с нижней образующей. В зонах повышенной коррозионной опасности (тупиковые участки, места скопления влаги) число измерений увеличивают.

Для труб малого диаметра применяют миниатюрные преобразователи или специальные призмы, обеспечивающие стабильный контакт. При контроле труб с наружным диаметром менее 20–25 мм используют раздельно-совмещённые преобразователи с малой базой.

Нормативные документы, регламентирующие ультразвуковой контроль труб:

• ГОСТ 17410 — методы ультразвуковой дефектоскопии металлических бесшовных труб;
• ГОСТ Р ИСО 16809-2015 — общие принципы измерения толщины;
• отраслевые руководящие документы по диагностированию магистральных и технологических трубопроводов.

При входном контроле трубной продукции измеряют толщину стенки на концах и в средней части трубы. Отклонения от номинальной толщины не должны превышать допусков, установленных стандартами на сортамент. Обнаружение локальных утонений требует дополнительной оценки остаточного ресурса.

Важным преимуществом ультразвукового метода является возможность контроля труб под изоляцией и лакокрасочным покрытием в режиме эхо-эхо. Это существенно сокращает трудозатраты, поскольку исключает необходимость полного снятия покрытия.

При контроле гнутых участков трубопроводов (отводов) измерения выполняют как на выпуклой, так и на вогнутой стороне. На выпуклой стороне стенки обычно тоньше вследствие утонения при гибке, поэтому именно эти зоны требуют повышенного внимания.

Для обеспечения достоверности результатов необходимо учитывать температуру трубы. При значительном нагреве скорость ультразвука снижается, и без температурной компенсации показания будут завышены. Современные приборы позволяют вводить поправочный коэффициент или выполнять калибровку при рабочей температуре.

Таким образом, ультразвуковой контроль толщины труб обеспечивает надёжную оценку технического состояния трубопроводов, своевременное выявление опасных утонений и обоснованное планирование ремонтных работ.

6. Ультразвуковой толщиномер покрытий

Измерение толщины основного металла через защитное покрытие — одна из наиболее востребованных функций современного ультразвукового толщиномера. Лакокрасочные, эпоксидные, полимерные и металлические покрытия часто присутствуют на трубопроводах, резервуарах, корпусах судов и металлоконструкциях. Удаление покрытия для проведения измерений требует значительных затрат времени и средств, а также последующего восстановления защиты.

Решение этой задачи обеспечивает режим измерения «эхо-эхо» (или «сквозь покрытие»). В этом режиме прибор измеряет время между первым и вторым (или последующими) донными эхо-сигналами. Первый эхо-сигнал формируется на границе «покрытие — основной металл», а последующие — от донной поверхности металла. Таким образом, время пробега в самом покрытии исключается из расчёта, и прибор показывает только толщину металла.

Условия успешного измерения через покрытие:

• покрытие должно иметь плотное сцепление с основным металлом без отслоений и воздушных прослоек;
• толщина покрытия обычно находится в диапазоне от 0,1 до 2–3 мм (в зависимости от акустических свойств и частоты преобразователя);
• скорость ультразвука в покрытии существенно ниже, чем в металле, поэтому при слишком толстом слое сигнал может сильно ослабевать;
• необходим стабильный акустический контакт и достаточная амплитуда многократных отражений.

В соответствии с ГОСТ Р ИСО 16809-2015 при измерении через покрытие предпочтителен режим многократных эхо-сигналов. Расстояние между первым и n-м эхо-сигналом делят на (n–1), что повышает точность и снижает влияние покрытия.

Если покрытие металлическое (например, цинковое или алюминиевое напыление), акустические свойства ближе к основному металлу, и погрешность может возрастать. В таких случаях рекомендуется выполнять контрольные измерения на участках без покрытия или использовать специальные методики калибровки.

Ультразвуковой толщиномер покрытий также может применяться для определения толщины самого покрытия при известной толщине основы. Однако для тонких покрытий (менее 50–100 мкм) чаще используют электромагнитные или вихретоковые методы, обладающие более высокой разрешающей способностью в этом диапазоне.

Практика показывает, что режим измерения через покрытие особенно эффективен при периодическом диагностировании эксплуатируемых объектов. Он позволяет быстро оценивать остаточную толщину металла без нарушения защитного слоя и существенно повышает производительность контроля.

7. Применение на композитных материалах

Композитные материалы — стеклопластики, углепластики, органопластики и гибридные структуры — широко применяются в авиации, судостроении, энергетике и строительстве. Контроль толщины и целостности таких материалов имеет ряд существенных особенностей по сравнению с металлами.

Основные факторы, усложняющие ультразвуковую толщинометрию композитов:

• высокое затухание ультразвука в полимерной матрице;
• анизотропия свойств (скорость и затухание зависят от направления армирования);
• многослойная структура с границами раздела «волокно — связующее»;
• возможное наличие пористости, богатых смолой зон и расслоений;
• кривизна поверхности и переменная толщина изделий.

Для контроля композитов применяют преобразователи пониженной частоты — обычно от 0,5 до 5 МГц. Более высокие частоты дают лучшее разрешение, но быстро затухают. Для толстых углепластиковых конструкций (свыше 20–30 мм) часто используют частоты 1–2,5 МГц.

Скорость ультразвука в композитах значительно ниже, чем в металлах, и сильно зависит от ориентации волокон. Ориентировочные значения:

Калибровку скорости необходимо выполнять на образце из того же материала и с той же схемой армирования. Использование «табличных» значений без калибровки может приводить к погрешности 5–15 % и более.

При контроле композитов ультразвуковой толщиномер позволяет:

• определять общую толщину изделия;
• выявлять зоны утонения;
• обнаруживать крупные расслоения (по отсутствию или резкому ослаблению донного сигнала);
• оценивать качество пропитки в отдельных случаях.

Для тонких покрытий на композитных конструкциях (например, лакокрасочных слоёв на авиационных деталях) применяют высокочастотные преобразователи (20 МГц и выше), способные разрешать отдельные слои толщиной от нескольких десятков микрометров.

Акустический контакт с композитными поверхностями часто обеспечивают специальными гелями или иммерсионным способом. Сухой контакт возможен только при использовании ЭМА-преобразователей или специальных мембран, однако для большинства полимерных композитов предпочтителен жидкостный контакт.

8. Особенности работы и факторы, влияющие на точность

Точность ультразвукового измерения толщины зависит от совокупности факторов, связанных как с прибором и преобразователем, так и с объектом контроля и условиями проведения измерений.

Основные факторы, влияющие на результат:

• Калибровка скорости ультразвука. Ошибка в значении скорости напрямую переносится в результат измерения. Для стали погрешность 1 % по скорости даёт погрешность 1 % по толщине.
• Температура объекта. Скорость ультразвука в металлах снижается примерно на 0,5–1 м/с на каждый градус повышения температуры. При разнице температур калибровки и измерения более 20–30 °C необходима температурная компенсация.
• Состояние поверхности. Шероховатость, окалина, ржавчина, неровности ухудшают акустический контакт и могут искажать время прихода сигнала. Рекомендуется Ra не более 40–63 мкм для стандартных преобразователей.
• Кривизна поверхности. На трубах малого диаметра и на выпуклых поверхностях площадь контакта уменьшается. Применяют преобразователи малого диаметра или специальные призмы.
• Качество контактной среды. Недостаточное количество или неподходящий тип смазки приводит к нестабильности показаний.
• Толщина и свойства покрытия. В режиме однократного эха покрытие добавляет ложную толщину. В режиме эхо-эхо влияние покрытия минимизируется, но при плохом сцеплении измерения невозможны.
• Затухание и структура материала. Крупнозернистые стали, чугун, композиты и материалы с высокой пористостью требуют понижения частоты и повышения усиления.
• Параллельность поверхностей. При сильном клине (разнотолщинности) донный сигнал может уходить из зоны приёма.

Типичная погрешность современных ультразвуковых толщиномеров при правильной настройке и благоприятных условиях составляет ±0,1 мм или ±1 % от измеряемой величины (что больше). На корродированных поверхностях и при работе через покрытие погрешность может увеличиваться до ±0,2–0,5 мм.

Для повышения достоверности рекомендуется:

• выполнять несколько измерений в одной точке и усреднять результат;
• контролировать качество сигнала по А-развёртке (при наличии);
• периодически проверять калибровку на образце известной толщины;
• фиксировать минимальное значение при сканировании зоны.

9. Практические рекомендации по выбору и эксплуатации

При выборе ультразвукового толщиномера следует учитывать конкретные задачи контроля.

Ключевые критерии выбора:

• диапазон измеряемых толщин (от долей миллиметра до сотен миллиметров);
• материал объекта (металл, композит, пластик);
• наличие покрытий и необходимость измерения через них;
• условия работы (температура, влажность, взрывоопасность, запылённость);
• требования к точности и наличию А-развёртки;
• необходимость записи результатов и передачи данных.

Рекомендации по эксплуатации:

• Перед началом работы всегда проверяйте калибровку прибора на образце известной толщины из материала, близкого к контролируемому.
• Используйте контактную жидкость, соответствующую температуре и состоянию поверхности (глицерин, масло, специальные гели).
• При контроле труб малого диаметра применяйте преобразователи с малой контактной площадкой.
• На грубых и корродированных поверхностях предпочтительны раздельно-совмещённые преобразователи.
• При измерении через покрытие переключайтесь в режим эхо-эхо и убедитесь в наличии устойчивых многократных отражений.
• Для композитов выбирайте пониженную частоту и тщательно калибруйте скорость на образце той же структуры.
• Храните преобразователи в защитных футлярах, не допускайте ударов по рабочей поверхности протектора.
• Периодически проводите поверку прибора в соответствии с установленным межповерочным интервалом.

Правильный выбор преобразователя по частоте и типу позволяет существенно расширить возможности толщиномера. Высокочастотные преобразователи (7–15 МГц) обеспечивают высокое разрешение на тонких стенках, низкочастотные (1–2,5 МГц) — лучшую проникающую способность на толстых и сильно затухающих материалах.

При регулярном контроле одних и тех же объектов целесообразно создавать карты толщин и отслеживать динамику утонения. Это позволяет своевременно выявлять опасные тенденции и планировать ремонтные мероприятия.

10. Заключение

Ультразвуковой толщиномер остаётся одним из наиболее универсальных и востребованных средств неразрушающего контроля толщины. Метод позволяет надёжно определять толщину металла, контролировать остаточную толщину стенок труб, выполнять измерения через защитные покрытия и оценивать состояние композитных материалов. Соблюдение требований нормативных документов, правильная калибровка и учёт влияющих факторов обеспечивают высокую достоверность результатов.

Современные приборы сочетают компактность, простоту использования и расширенный функционал, включая режимы работы через покрытие и возможность визуализации сигналов. Это делает ультразвуковую толщинометрию доступной как для лабораторных исследований, так и для полевых условий эксплуатации.

При необходимости выполнить измерения толщины металла, стенок труб или других объектов вы можете купить ультразвуковой толщиномер, подобрав модель под конкретные задачи контроля. Актуальная цена и комплектация позволяют выбрать оптимальное решение для промышленного применения, технического диагностирования и входного контроля продукции.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
