Диапазон измерения толщиномера: что важно знать

Оглавление

• 1. Введение. Зачем важен диапазон измерения толщиномера
• 2. Что такое диапазон измерения и пределы измерения толщиномера
• 3. Виды толщиномеров и типичные диапазоны измерений
• 4. Толщина покрытия и требования к диапазону
• 5. Взаимосвязь диапазона, точности и характеристик толщиномера
• 6. Как правильно выбрать толщиномер по диапазону измерения
• 7. Практические примеры и типичные ошибки при выборе диапазона
• 8. Особенности работы на границах диапазона
• 9. Заключение и рекомендации по выбору

1. Введение. Зачем важен диапазон измерения толщиномера

Диапазон измерения толщиномера является одной из ключевых характеристик прибора, определяющей его пригодность для конкретной задачи контроля. Неправильно выбранный диапазон приводит либо к невозможности проведения измерений, либо к существенным погрешностям, которые делают результаты непригодными для принятия технических решений.

В практике контроля толщины покрытий и стенок изделий диапазон измерения напрямую связан с толщиной покрытия, типом основания, методом измерения и требуемой точностью. Специалист, выбирающий толщиномер, должен чётко понимать, в каком интервале толщин будет работать прибор и какие пределы допускаемой погрешности при этом обеспечиваются.

Толщиномеры применяются в самых разных отраслях: автомобильной промышленности и автосервисе, судостроении, авиастроении, машиностроении, строительстве, нефтегазовой отрасли, производстве металлоконструкций и лакокрасочных материалов. В каждом случае требования к диапазону измерения существенно различаются. Для контроля заводского лакокрасочного покрытия автомобиля достаточно диапазона до 1500–2000 мкм, тогда как для измерения толщины огнезащитных покрытий или толстослойных полимерных покрытий может потребоваться диапазон до 10–30 мм, а для ультразвукового контроля стенок трубопроводов — диапазон от долей миллиметра до нескольких сотен миллиметров.

Нормативные документы, регламентирующие методы измерения толщины покрытий, прямо указывают на необходимость соответствия характеристик прибора условиям контроля. В частности, ГОСТ Р 51694-2000 «Материалы лакокрасочные. Определение толщины покрытия» и более поздний ГОСТ 31993-2024 устанавливают методы магнитного и вихретокового контроля и требования к применяемым средствам измерений. ГОСТ 9.302-88 определяет методы контроля металлических и неметаллических неорганических покрытий и допускает применение приборов с погрешностью не более 10 %.

Правильный выбор диапазона измерения толщиномера позволяет:

• обеспечить необходимую точность в рабочей зоне;
• избежать работы прибора на границах диапазона, где погрешность обычно возрастает;
• минимизировать влияние мешающих факторов (шероховатость, кривизна, толщина основания);
• получить стабильные и воспроизводимые результаты;
• соответствовать требованиям технической документации и стандартов.

В данной статье подробно рассмотрены понятия диапазона и пределов измерения, типичные диапазоны для различных типов толщиномеров, связь диапазона с толщиной покрытия и точностью, а также практические рекомендации по выбору прибора.

Для точной и бережной проверки любых покрытий на металле закажите профессиональный толщиномер RGK TM-17.

2. Что такое диапазон измерения и пределы измерения толщиномера

Диапазон измерения толщиномера — это интервал значений толщины, в котором прибор обеспечивает измерения с нормированной погрешностью. Диапазон задаётся нижним и верхним пределами измерения.

Нижний предел измерения — наименьшее значение толщины, которое прибор способен измерить с заданной точностью. Для большинства современных электронных толщиномеров покрытий нижний предел составляет 0 мкм или единицы микрометров. Однако на практике при измерении очень тонких покрытий (менее 5–10 мкм) влияние шероховатости поверхности, загрязнений и нестабильности контакта датчика может существенно искажать результат.

Верхний предел измерения — наибольшее значение толщины, при котором прибор ещё обеспечивает измерения в пределах допускаемой погрешности. При превышении верхнего предела прибор либо выдаёт сообщение о выходе за диапазон, либо показывает некорректные значения с резко возросшей погрешностью.

Важно различать понятия «диапазон измерения» и «рабочий диапазон». Рабочий диапазон — это часть полного диапазона измерения, в которой прибор обеспечивает наилучшую точность и стабильность. Многие производители указывают, что наилучшая точность достигается в средней части диапазона, а на границах погрешность увеличивается.

Пределы допускаемой погрешности обычно выражаются в виде комбинации относительной и абсолютной составляющих. Типичная формула имеет вид:

где \( H \) — измеряемая толщина, \( a \) — относительная составляющая (в процентах), \( b \) — абсолютная составляющая (в микрометрах или миллиметрах).

Например, погрешность \( \pm (1 \% + 1 \) мкм) означает, что при толщине 100 мкм абсолютная погрешность составит \( \pm 2 \) мкм, а при толщине 1000 мкм — \( \pm 11 \) мкм. Такая форма записи позволяет корректно оценивать точность во всём диапазоне.

В соответствии с ГОСТ 8.502-84, распространяющимся на поверку толщиномеров покрытий в диапазоне 1–20 000 мкм, приборы должны обеспечивать установленные метрологические характеристики во всём заявленном диапазоне. При поверке проверяются как нижний, так и верхний пределы, а также несколько промежуточных точек.

При выборе толщиномера необходимо обращать внимание не только на заявленный диапазон, но и на то, как нормирована погрешность внутри этого диапазона. Некоторые приборы имеют несколько поддиапазонов с различной точностью. В таких случаях важно, чтобы основной рабочий интервал толщин попадал в поддиапазон с наименьшей погрешностью.

3. Виды толщиномеров и типичные диапазоны измерений

Толщиномеры классифицируются по принципу действия. Каждый тип имеет характерные диапазоны измерения, обусловленные физическими основами метода.

Магнитные (магнитоиндукционные) толщиномеры

Применяются для измерения немагнитных покрытий (лакокрасочных, полимерных, гальванических) на ферромагнитных основаниях (сталь, чугун). Принцип основан на изменении магнитного сопротивления или индукции в зависимости от расстояния между датчиком и магнитным основанием.

Типичные диапазоны:

• 0–1250 мкм;
• 0–1500 мкм;
• 0–2000 мкм;
• 0–3000 мкм;
• 0–5000 мкм и выше (для специализированных датчиков толстых покрытий).

Для толстослойных покрытий (огнезащита, резиновые покрытия, толстые полимерные слои) существуют датчики с диапазоном до 20–30 мм.

Вихретоковые толщиномеры

Используются для измерения неэлектропроводящих покрытий на немагнитных металлических основаниях (алюминий, медь, латунь, нержавеющая сталь аустенитного класса). Принцип основан на взаимодействии электромагнитного поля датчика с вихревыми токами, наводимыми в основании.

Типичные диапазоны аналогичны магнитным:

• 0–1250 мкм;
• 0–1500 мкм;
• 0–2000 мкм;
• до 3000–5000 мкм для специализированных моделей.

Комбинированные (dual) толщиномеры

Совмещают магнитный и вихретоковый принципы в одном приборе. Автоматически определяют тип основания и переключают метод измерения. Диапазоны обычно составляют 0–1500 мкм или 0–2000 мкм, реже — до 3500–5000 мкм.

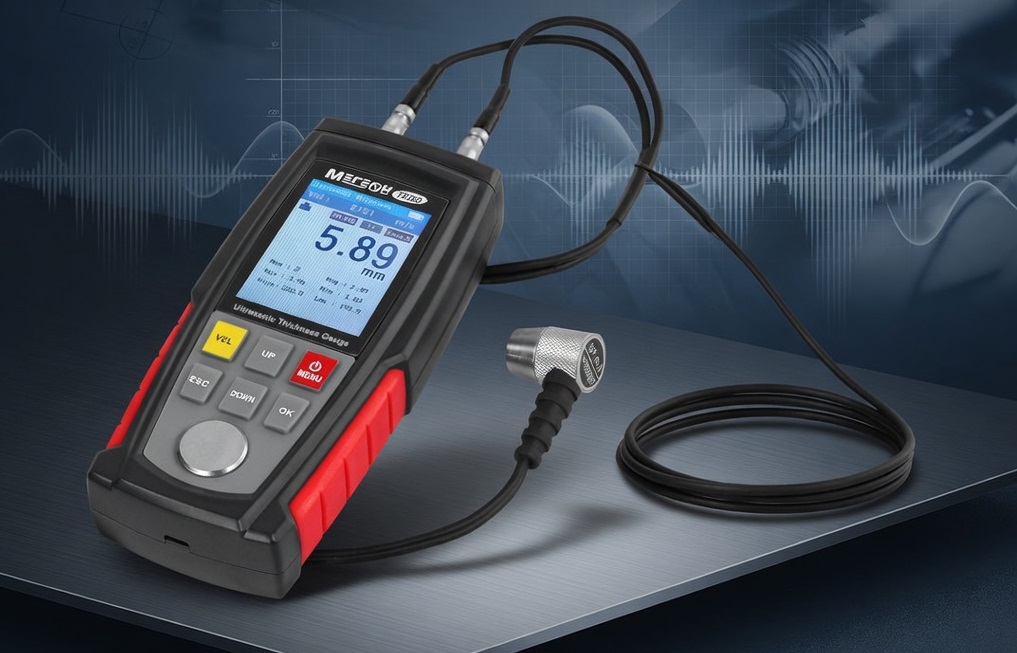

Ультразвуковые толщиномеры

Применяются преимущественно для измерения толщины стенок изделий (трубы, ёмкости, листовой прокат) и толщины покрытий на неметаллических основаниях (бетон, пластик, дерево, композиты). Принцип основан на измерении времени прохождения ультразвукового импульса.

Для ультразвуковых толщиномеров стенок типичные диапазоны:

• 0,5–100 мм;
• 0,8–200 мм;
• 1–300 мм;
• до 500–600 мм с соответствующими преобразователями.

Для ультразвукового измерения толщины покрытий на неметаллах диапазоны обычно составляют от десятков микрометров до нескольких миллиметров.

Механические толщиномеры

Включают гребёнки для измерения толщины мокрого слоя, микрометры, индикаторные толщиномеры. Диапазоны зависят от конкретной конструкции. Гребёнки мокрого слоя обычно имеют диапазоны от 20–350 мкм до 50–1000 мкм и более.

Сводная таблица типичных диапазонов:

Выбор типа толщиномера и соответствующего диапазона должен основываться на материале основания, типе покрытия и ожидаемой толщине.

4. Толщина покрытия и требования к диапазону

Толщина покрытия — основная величина, которую измеряет толщиномер покрытий. Она определяется как расстояние между поверхностью покрытия и поверхностью основания (подложки). В соответствии с ГОСТ 31993-2024 и ISO 2808 толщина покрытия зависит от выбранного метода измерения и состояния поверхности.

В различных отраслях требования к толщине покрытий существенно различаются, что напрямую влияет на выбор диапазона измерения толщиномера.

Лакокрасочные покрытия автомобилей

Заводская толщина ЛКП большинства легковых автомобилей находится в интервале 80–150 мкм на стальных деталях и может достигать 150–200 мкм на отдельных элементах. После ремонта с применением шпатлёвки толщина может составлять 300–1000 мкм и более. Для надёжного контроля в автосервисе и при подборе автомобилей рекомендуется диапазон измерения не менее 0–1500 мкм, а предпочтительно 0–2000 мкм или шире. Это позволяет уверенно выявлять как тонкие заводские покрытия, так и участки с толстым слоем шпатлёвки.

Гальванические покрытия

Толщина цинковых, хромовых, никелевых и других гальванических покрытий обычно составляет от единиц до нескольких десятков микрометров. Согласно ГОСТ 9.303-84 минимальная толщина цинкового покрытия в зависимости от условий эксплуатации может составлять от 6 до 24 мкм и более. Для контроля таких покрытий необходим толщиномер с хорошей точностью в нижней части диапазона (0–100 или 0–200 мкм) и низким значением абсолютной составляющей погрешности.

Порошковые и полимерные покрытия

Толщина порошковых покрытий после полимеризации обычно составляет 60–120 мкм, однако могут встречаться и более толстые слои. Для промышленных полимерных покрытий диапазон часто требуется до 500–1000 мкм.

Огнезащитные покрытия

Толщина вспучивающихся огнезащитных покрытий может достигать нескольких миллиметров, а толстослойных составов — 10–20 мм и более. В соответствии с ГОСТ Р 59637-2021 для покрытий толщиной до 15 мм рекомендуются магнитные или ультразвуковые толщиномеры, а для более толстых — прямые измерения. Диапазон прибора должен с запасом перекрывать максимальную ожидаемую толщину.

Защитные покрытия в нефтегазовой отрасли и судостроении

Эпоксидные, полиуретановые и другие толстослойные покрытия могут иметь толщину от нескольких сотен микрометров до нескольких миллиметров. Здесь часто требуются специализированные датчики с расширенным диапазоном.

Общее правило выбора диапазона по толщине покрытия формулируется следующим образом: верхний предел измерения толщиномера должен превышать максимальную ожидаемую толщину покрытия не менее чем на 20–30 %. Это обеспечивает работу прибора вдали от верхней границы диапазона, где погрешность обычно возрастает, и создаёт запас на возможные отклонения толщины.

Нижний предел должен позволять уверенно измерять минимальные толщины, встречающиеся в данной задаче. При этом следует учитывать, что на очень тонких покрытиях влияние шероховатости основания становится критическим. Если шероховатость поверхности сопоставима с толщиной покрытия, результаты измерений будут иметь значительный разброс.

При контроле многослойных покрытий (грунт + краска + лак) толщиномер измеряет суммарную толщину всех слоёв. Если требуется контроль отдельных слоёв, применяют другие методы (например, разрушающие или специальные ультразвуковые методики).

Таким образом, знание реальной и допустимой толщины покрытия является отправной точкой при определении требований к диапазону измерения толщиномера. Без этой информации невозможно корректно выбрать прибор и интерпретировать полученные результаты.

5. Взаимосвязь диапазона, точности и характеристик толщиномера

Диапазон измерения, точность и другие характеристики толщиномера тесно связаны между собой. Выбор прибора только по верхнему пределу измерения без учёта точности и дополнительных параметров часто приводит к получению результатов с неприемлемой погрешностью.

Точность толщиномера нормируется в пределах заявленного диапазона. Как правило, погрешность указывается в виде:

где \( H \) — измеряемая толщина, \( a \) — относительная составляющая, \( b \) — абсолютная составляющая.

На границах диапазона, особенно вблизи верхнего предела, относительная составляющая погрешности может возрастать. Некоторые приборы имеют несколько поддиапазонов с различной точностью. Например, в интервале 0–700 мкм погрешность может составлять \( \pm(1\% + 1 \) мкм), а в интервале 700–2000 мкм — \( \pm(1\% + 10 \) мкм) или \( \pm(3\% + 10 \) мкм). Поэтому при выборе важно, чтобы основной рабочий интервал толщин попадал в зону с наилучшей точностью.

Основные характеристики, влияющие на работу в заданном диапазоне:

• Разрешающая способность (дискретность) — минимальное изменение показаний. Для тонких покрытий желательна дискретность 0,1 мкм, для толстых достаточно 1 мкм.
• Минимальная толщина основания — для магнитных и вихретоковых методов обычно 0,3–0,5 мм. При меньшей толщине основания показания искажаются.
• Минимальный радиус кривизны — влияет на возможность измерений на трубах и выпуклых поверхностях.
• Шероховатость поверхности — при \( Ra \) или \( Rz \), сопоставимых с толщиной покрытия, погрешность резко возрастает.
• Температурный диапазон работы — важен для полевых измерений.
• Возможность калибровки — одноточечная или двухточечная калибровка по эталонным мерам толщины.

В соответствии с ГОСТ 9.302-88 приборы для контроля толщины покрытий должны обеспечивать погрешность не более 10 %. Однако для ответственных применений (авиация, судостроение, автомобилестроение) обычно требуют значительно более высокой точности — 1–3 % + 1–2 мкм.

Таблица типичных значений точности в зависимости от диапазона:

Чем шире диапазон измерения, тем сложнее обеспечить высокую точность во всём интервале. Поэтому для задач с узким и известным интервалом толщин предпочтительнее прибор с оптимальным (не избыточно широким) диапазоном и высокой точностью в рабочей зоне.

6. Как правильно выбрать толщиномер по диапазону измерения

Выбор толщиномера по диапазону измерения должен выполняться системно и опираться на анализ конкретной задачи контроля.

Последовательность действий при выборе:

1. Определить материал основания (ферромагнитный, немагнитный металл, неметалл).
2. Определить тип покрытия (диэлектрическое, металлическое, многослойное).
3. Установить минимальную и максимальную ожидаемую толщину покрытия или стенки.
4. Определить требуемую точность измерений.
5. Учесть условия измерений (температура, влажность, кривизна, шероховатость, доступность поверхности).
6. Выбрать тип метода измерения (магнитный, вихретоковый, комбинированный, ультразвуковой).
7. Подобрать диапазон измерения с запасом 20–30 % по верхнему пределу.
8. Проверить, что в рабочем интервале толщин обеспечивается необходимая точность.
9. Убедиться в наличии возможности калибровки и поверки прибора.

Практические рекомендации по запасу диапазона:

• Если максимальная ожидаемая толщина составляет 1200 мкм, выбирайте прибор с верхним пределом не менее 1500–2000 мкм.
• Если основная масса измерений лежит в интервале 80–200 мкм, убедитесь, что в этом интервале погрешность минимальна.
• Для контроля как тонких, так и толстых покрытий на одном объекте предпочтителен прибор с широким диапазоном и несколькими поддиапазонами точности.

Дополнительные факторы, которые необходимо учитывать:

• Наличие сменных датчиков (позволяет расширять диапазон без замены прибора).
• Возможность работы с эталонными мерами толщины разного номинала.
• Наличие памяти результатов и статистической обработки (среднее, минимум, максимум, среднеквадратическое отклонение).
• Устойчивость к внешним воздействиям (температура, пыль, вибрация).

При выборе ультразвукового толщиномера дополнительно учитывают рабочую частоту преобразователя, тип преобразователя (совмещённый, раздельно-совмещённый), наличие режима эхо-эхо и возможность измерения через покрытие.

Правильно выбранный по диапазону толщиномер обеспечивает не только возможность проведения измерений, но и их метрологическую достоверность в соответствии с требованиями ГОСТ Р 51694-2000, ГОСТ 31993-2024 и ГОСТ 9.302-88.

7. Практические примеры и типичные ошибки при выборе диапазона

Рассмотрим типичные ситуации и ошибки, связанные с диапазоном измерения.

Пример 1. Контроль ЛКП автомобиля

Ожидаемая толщина заводского покрытия — 90–150 мкм, после ремонта — до 800–1200 мкм. Оптимальный диапазон — 0–2000 мкм с высокой точностью до 700–1000 мкм. Ошибка: выбор прибора с диапазоном 0–500 мкм. Такой прибор не позволит измерить участки со шпатлёвкой.

Пример 2. Контроль цинкового покрытия

Толщина 8–25 мкм. Требуется высокая точность в нижней части диапазона. Ошибка: использование прибора, оптимизированного под толстые покрытия (0–5000 мкм), у которого абсолютная составляющая погрешности составляет 10–20 мкм. Результаты будут практически бесполезны.

Пример 3. Измерение огнезащитного покрытия

Толщина 3–12 мм. Обычный толщиномер покрытий с диапазоном до 2000 мкм не подходит. Необходим прибор или датчик с диапазоном до 15–20 мм либо ультразвуковой метод.

Типичные ошибки:

• Выбор диапазона «с запасом» без учёта снижения точности на краях.
• Игнорирование материала основания и выбор неподходящего метода.
• Покупка прибора только по верхнему пределу без анализа погрешности в рабочей зоне.
• Отсутствие учёта шероховатости и кривизны поверхности.
• Использование одного прибора для принципиально разных задач (тонкие гальванические покрытия и толстая огнезащита).
• Пренебрежение калибровкой на эталонах, близких к измеряемой толщине.

Таблица типичных ошибок и их последствий:

8. Особенности работы на границах диапазона

Работа толщиномера вблизи нижнего и верхнего пределов измерения имеет ряд особенностей, которые необходимо учитывать.

Нижняя граница диапазона. При толщинах, близких к нулю или к нескольким микрометрам, на результат сильно влияют:

• шероховатость основания и покрытия;
• загрязнения и оксидные плёнки;
• нестабильность прижима датчика;
• температурный дрейф электроники.

Даже при заявленном нижнем пределе 0 мкм реальная достоверная зона измерений часто начинается с 5–10 мкм. Для тонких гальванических покрытий рекомендуется использовать приборы, специально оптимизированные под малые толщины, и проводить серию измерений с последующим усреднением.

Верхняя граница диапазона. При приближении к верхнему пределу:

• увеличивается влияние нелинейности характеристики датчика;
• возрастает относительная погрешность;
• может проявляться влияние толщины и свойств основания;
• снижается стабильность показаний.

Многие современные толщиномеры автоматически предупреждают о выходе за диапазон. Однако даже вблизи границы (за 10–15 % до верхнего предела) точность уже может не соответствовать заявленной для середины диапазона.

Рекомендации по работе на границах:

• По возможности избегайте измерений в крайних 10–15 % диапазона.
• При необходимости работы вблизи границ выполняйте дополнительную калибровку на эталонах, близких к измеряемой толщине.
• Проводите многократные измерения и используйте статистическую обработку.
• Контролируйте состояние датчика и чистоту поверхности.
• Учитывайте температуру объекта и окружающего воздуха.

Для ультразвуковых толщиномеров на нижней границе диапазона критичны мёртвая зона преобразователя и качество акустического контакта. На верхней границе — затухание сигнала и возможность появления ложных эхо-сигналов.

9. Заключение и рекомендации по выбору

Диапазон измерения толщиномера — это не просто числовой интервал, указанный в технических характеристиках. Это один из главных параметров, определяющих пригодность прибора для конкретной задачи, его точность в рабочей зоне и достоверность получаемых результатов.

При выборе толщиномера необходимо:

• точно знать минимальную и максимальную толщину покрытия или стенки;
• учитывать материал основания и тип покрытия;
• подбирать диапазон с разумным запасом по верхнему пределу (20–30 %);
• проверять нормирование погрешности именно в том интервале, где будут проводиться основные измерения;
• принимать во внимание условия эксплуатации и дополнительные характеристики (кривизна, шероховатость, температура);
• обеспечивать возможность калибровки и периодической поверки.

Соблюдение этих принципов позволяет получить стабильные, воспроизводимые и метрологически корректные результаты измерений в соответствии с требованиями действующих стандартов.

Правильно выбранный по диапазону и характеристикам толщиномер становится надёжным инструментом контроля качества покрытий и стенок изделий. При необходимости подобрать и купить толщиномер с оптимальным диапазоном измерения, точностью и комплектацией можно с учётом конкретных задач контроля. Актуальная цена и наличие позволяют оперативно решить вопрос оснащения лаборатории или производственного участка.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
