В7-317 — лучший портативный виброметр-карандаш для экспресс-контроля оборудования

Оглавление

• Введение
• Теоретические основы вибрационной диагностики вращающегося оборудования
• Что такое экспресс-контроль вибрации и его роль в системе технического обслуживания
• Преимущества портативных виброметров карандашного типа для оперативных проверок
• Технические возможности и конструкция В7-317
• Методика проведения экспресс-измерений с помощью В7-317
• Нормативная база измерений вибрации
• Практическое применение В7-317 на промышленном оборудовании
• Когда целесообразно использовать В7-317, а когда — более функциональные модели
• Заключение

Введение

Вибрационный контроль состояния оборудования давно стал одним из ключевых инструментов в системе технического обслуживания и ремонта промышленных предприятий. Регулярные измерения вибрации позволяют выявлять развивающиеся дефекты на ранних стадиях, предотвращать аварийные остановы и переходить от планово-предупредительного ремонта к обслуживанию по фактическому состоянию. Особенно это актуально для вращающегося оборудования — насосов, вентиляторов, компрессоров, электродвигателей и станков, которое составляет основу большинства технологических процессов.

В условиях современного производства всё большую ценность приобретают быстрые и удобные методы оценки состояния машин без длительной остановки оборудования. Именно для таких задач предназначены портативные виброметры, позволяющие специалисту за несколько минут провести экспресс-проверку и принять решение о необходимости более глубокого диагностирования. Среди всего многообразия приборов особое место занимают компактные модели карандашного типа, которые сочетают в себе простоту использования, высокую мобильность и достаточную точность для оперативного контроля.

В7-317 представляет собой яркий пример такого инструмента. Он разработан специально для измерения среднеквадратичного значения виброскорости — параметра, который наиболее часто используется при первичной оценке технического состояния роторного оборудования. Благодаря интегрированному датчику и продуманной эргономике прибор идеально подходит для ежедневных обходов и экспресс-диагностики на промышленных объектах.

Теоретические основы вибрационной диагностики вращающегося оборудования

Вибрация, регистрируемая на корпусе работающей машины, является результатом действия колебательных сил, возникающих в различных узлах оборудования. Эти силы можно условно разделить на периодические, случайные и ударные составляющие. Для машин роторного типа на низких и средних частотах (до 1000 Гц) преобладают периодические компоненты, а передаточные характеристики колебательной системы обычно содержат ограниченное число резонансов. Именно поэтому спектральный анализ низкочастотной вибрации даёт значительный объём диагностической информации.

Многолетние исследования показывают, что по характеристикам низкочастотной вибрации можно достоверно выявлять до половины возможных дефектов роторного оборудования задолго до возникновения аварийной ситуации. К таким дефектам относятся:

• дисбаланс вращающихся частей;
• несоосность валов и муфт;
• ослабление крепления и нарушение жёсткости опор;
• дефекты подшипников качения на ранних стадиях развития;
• проблемы с зубчатыми передачами и другими элементами кинематики.

При появлении дефекта структура колебательных сил изменяется: появляются дополнительные гармонические составляющие, модуляция амплитуды или частоты. Эти изменения хорошо фиксируются даже при измерении общего уровня виброскорости. Более детальный спектральный анализ позволяет не только обнаружить дефект, но и определить его вид и примерную стадию развития.

Важно понимать, что вибрация в контрольной точке зависит не только от источника колебательных сил, но и от передаточных характеристик конструкции. Поэтому для получения достоверных результатов необходимо соблюдать единые правила выбора точек измерения и условий проведения контроля. Экспресс-оценка общего уровня виброскорости служит первым и очень эффективным фильтром, позволяющим быстро отделить оборудование, требующее внимания, от исправных машин.

Что такое экспресс-контроль вибрации и его роль в системе технического обслуживания

Экспресс-контроль вибрации — это оперативная процедура измерения общего уровня вибрации (чаще всего среднеквадратичного значения виброскорости) с целью быстрой оценки технического состояния машины. В отличие от полной вибрационной диагностики, которая включает спектральный анализ, измерение в нескольких направлениях и сравнение с базовыми значениями, экспресс-контроль ориентирован на скорость и простоту выполнения.

Основные задачи экспресс-контроля:

• проверка оборудования перед пуском после ремонта или длительной остановки;
• регулярный мониторинг в рамках обходов операторов и механиков;
• выявление машин с повышенным уровнем вибрации для направления на углублённую диагностику;
• контроль эффективности проведённого ремонта или балансировки;
• сравнение вибрации однотипных агрегатов для выявления «проблемных» единиц.

В системе технического обслуживания по фактическому состоянию экспресс-контроль занимает важное место как первый уровень мониторинга. Он не заменяет полноценную диагностику, но позволяет существенно сократить затраты времени и ресурсов, направляя внимание специалистов только на те объекты, где действительно обнаружены отклонения. Для выполнения такой задачи идеально подходят компактные портативные приборы, которые можно быстро взять в руки и провести измерения на большом количестве единиц оборудования за одну смену.

Преимущества портативных виброметров карандашного типа для оперативных проверок

Портативные виброметры карандашного типа обладают рядом конструктивных и эксплуатационных преимуществ, которые делают их незаменимыми при выполнении экспресс-контроля в цеховых и полевых условиях.

Главное достоинство — компактность и интеграция датчика с измерительным блоком в едином корпусе. Отсутствие соединительного кабеля и отдельного акселерометра значительно упрощает и ускоряет процесс измерения. Специалист может быстро переходить от одной машины к другой, не тратя время на подключение и настройку датчика. Это особенно важно при обходе большого количества однотипного оборудования — насосных станций, вентиляционных установок или цехов с множеством станков.

Дополнительные преимущества таких приборов:

• высокая мобильность — прибор легко помещается в карман спецодежды или в небольшую сумку;
• простота использования — минимальное количество органов управления позволяет быстро освоить работу даже персоналу без специальной подготовки;
• надёжность в промышленных условиях — прочный алюминиевый корпус защищает от ударов, вибрации и агрессивных сред;
• быстрая готовность к работе — прибор включается мгновенно и не требует длительной калибровки перед каждым использованием;
• возможность проведения измерений в труднодоступных местах благодаря небольшой длине и удобной форме;
• независимость от внешнего питания — работа от батарей позволяет выполнять проверки на объектах без доступа к электросети.

Именно сочетание этих качеств делает виброметры карандашного типа оптимальным выбором для ежедневного экспресс-контроля. Они позволяют специалисту сосредоточиться на самой задаче оценки состояния оборудования, а не на подготовке и настройке измерительной системы.

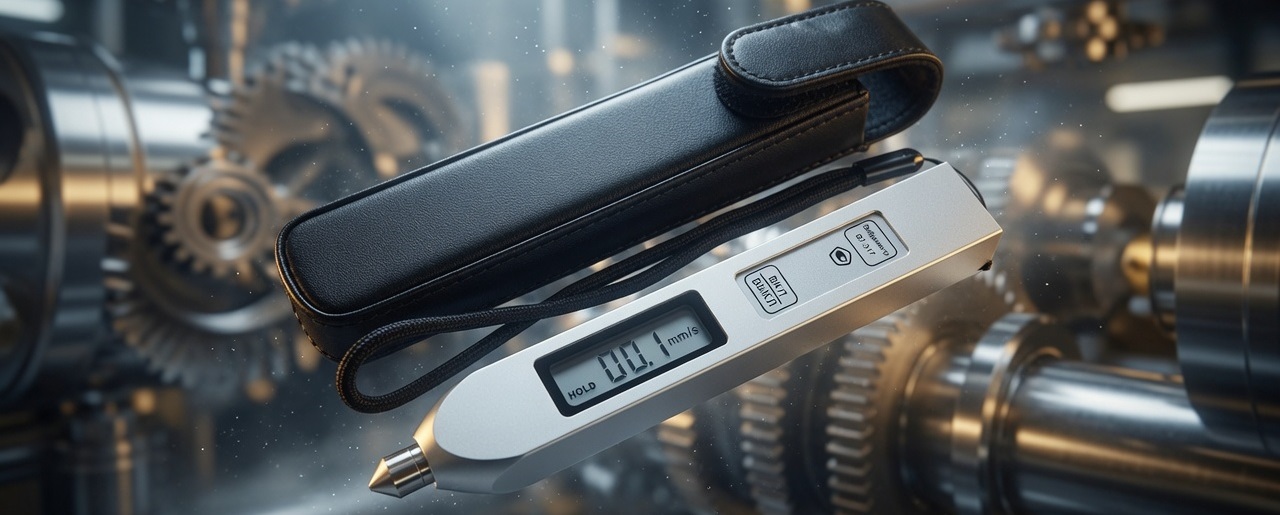

Технические возможности и конструкция В7-317

В7-317 предназначен для измерения среднеквадратичного значения виброскорости при контроле состояния работающего механического оборудования. Прибор применяется в лабораторных, цеховых и полевых условиях для оперативной оценки технического состояния двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и аналогичного роторного оборудования.

Принцип действия основан на преобразовании механических колебаний в электрический сигнал с помощью встроенного пьезоэлектрического датчика ускорений. Полученный сигнал проходит аналоговую обработку и интегрирование, в результате чего на выходе формируется значение среднеквадратичной виброскорости в заданном частотном диапазоне. Такой подход обеспечивает высокую стабильность показаний и хорошую повторяемость результатов при экспресс-измерениях.

Метрологические характеристики

Конструктивные особенности

В7-317 выполнен в виде единого блока, в котором датчик ускорений совмещён с измерительным устройством. Алюминиевый корпус прибора обладает высокой стойкостью к ударным нагрузкам и коррозии, легко очищается от производственной грязи и пыли. Компактные габариты и удобная форма позволяют уверенно удерживать прибор одной рукой и проводить измерения даже в стеснённых условиях.

На лицевой панели расположен жидкокристаллический дисплей, обеспечивающий чёткое отображение результатов в любых условиях освещения. Органы управления минимальны и интуитивно понятны, что снижает вероятность ошибок при проведении серийных измерений. Прибор не имеет встроенной памяти, поэтому результаты фиксируются вручную или с помощью внешних средств регистрации. Это упрощает конструкцию и повышает надёжность в условиях интенсивной эксплуатации.

Частотный диапазон 10–1000 Гц полностью соответствует требованиям большинства нормативных документов, регламентирующих оценку вибрации роторного оборудования. В этом диапазоне сосредоточена основная диагностическая информация о дисбалансе, несоосности, ослаблении крепления и других распространённых дефектах. Для задач экспресс-контроля такого диапазона и точности измерений достаточно в подавляющем большинстве случаев.

Методика проведения экспресс-измерений с помощью В7-317

Правильная организация измерений — залог достоверных результатов экспресс-контроля. Даже самый точный прибор не даст полезной информации, если нарушены правила выбора точек, подготовки поверхности или интерпретации показаний.

Подготовка к измерениям

Перед началом работы персонал должен пройти специальную подготовку в области вибрационного контроля. К проведению измерений допускаются лица не моложе 18 лет, прошедшие медицинский осмотр и инструктаж по безопасности. Прибор необходимо визуально осмотреть на отсутствие повреждений корпуса, дисплея и датчика. Рекомендуется проверить работоспособность путём включения и проведения контрольного измерения на заведомо исправном оборудовании.

Поверхность в месте контакта датчика должна быть чистой, ровной и свободной от отслаивающейся краски, ржавчины или масла. При необходимости место измерения зачищают. Измерения проводят на неработающем оборудовании только в исключительных случаях; как правило, контроль выполняется при номинальном режиме работы машины.

Выбор точек и направлений измерения

Типичные точки измерения располагаются на корпусах подшипниковых узлов или на корпусе машины вблизи опор. Измерения рекомендуется выполнять в трёх взаимно перпендикулярных направлениях:

• горизонтальном (радиальном);
• вертикальном (радиальном);
• осевом.

Наиболее информативными обычно являются горизонтальное и вертикальное направления. Осевое направление особенно важно при контроле машин с осевыми нагрузками или при подозрении на проблемы с упорными подшипниками. Для однотипного оборудования точки измерения должны быть унифицированы, чтобы результаты можно было сравнивать между собой и с предыдущими значениями.

Порядок выполнения измерений

1. Включить прибор и убедиться в его работоспособности.
2. Выбрать режим измерения виброскорости (для В7-317 этот режим основной).
3. Плотно прижать датчик к выбранной точке измерения, обеспечив надёжный механический контакт.
4. Дождаться стабилизации показаний на дисплее (обычно несколько секунд).
5. Зафиксировать полученное значение среднеквадратичной виброскорости.
6. Повторить измерение 2–3 раза и принять среднее значение.
7. Перейти к следующей точке или следующей машине.

При проведении серийных измерений важно соблюдать одинаковые условия: одинаковое усилие прижатия датчика, одинаковое время усреднения, одинаковое положение оператора относительно машины. Это минимизирует влияние субъективных факторов и повышает повторяемость результатов.

Интерпретация результатов экспресс-контроля

Полученные значения виброскорости сравнивают с установленными нормами или с базовыми значениями, снятыми на исправном оборудовании. Превышение допустимого уровня сигнализирует о необходимости проведения более детальной диагностики — спектрального анализа, измерения в расширенном частотном диапазоне или проверки других параметров.

Важно помнить, что экспресс-контроль по общему уровню виброскорости не заменяет спектральный анализ. Он лишь указывает на наличие проблемы. В случаях, когда требуется определить конкретный вид дефекта или оценить его развитие во времени, применяют приборы с возможностью спектрального разложения сигнала.

Нормативная база измерений вибрации

При проведении любых измерений вибрации, включая экспресс-контроль, важно опираться на действующие нормативные документы. Они устанавливают единые требования к методике измерений, выбору точек контроля, обработке результатов и оценке их достоверности. Соблюдение этих требований позволяет получать сопоставимые данные и принимать обоснованные решения о состоянии оборудования.

Одним из ключевых документов в этой области является ГОСТ Р 70104-2023 «Вибрация. Измерения вибрации на рабочих местах. Методы оценки неопределенности измерения». Стандарт определяет подходы к оценке неопределённости результатов измерений вибрации, воздействующей на человека, но его принципы применимы и при контроле состояния машин. В документе подробно описаны влияющие факторы, которые необходимо учитывать: условия окружающей среды, способ крепления датчика, характеристики средства измерений, квалификация оператора и особенности самого объекта контроля.

Для измерений общей вибрации на рабочих местах применяется ГОСТ 31319, который устанавливает требования к проведению измерений и оценке воздействия вибрации на человека. При контроле состояния технологического оборудования эти документы используются в комплексе с отраслевыми методиками и внутренними регламентами предприятия. Особое внимание уделяется правильному выбору частотного диапазона, времени усреднения и направления измерений.

При использовании портативных виброметров для экспресс-контроля рекомендуется документировать не только полученные значения, но и условия проведения измерений. Это позволяет впоследствии корректно оценивать динамику изменения вибрации и учитывать возможную неопределённость результатов. Влияющие факторы, такие как температура окружающей среды, влажность, наличие внешних источников вибрации или электромагнитных помех, могут существенно сказываться на точности показаний.

Основные влияющие факторы при экспресс-измерениях

• Способ контакта датчика с поверхностью (усилие прижатия, качество подготовки поверхности).
• Температурный режим работы прибора и объекта контроля.
• Наличие внешних вибрационных и акустических помех.
• Квалификация и опыт оператора.
• Состояние источника питания и стабильность работы электроники прибора.
• Правильность выбора точек и направлений измерения.

Учёт этих факторов в соответствии с требованиями нормативных документов повышает достоверность экспресс-контроля и позволяет использовать его результаты в системе управления техническим состоянием оборудования.

Практическое применение В7-317 на промышленном оборудовании

В7-317 эффективно применяется для экспресс-контроля широкого спектра роторного оборудования. Его возможности наиболее полно раскрываются при регулярных обходах и проверках перед пуском после ремонта.

Контроль насосных агрегатов

На центробежных и поршневых насосах измерения проводят на корпусах подшипников со стороны всасывания и нагнетания. Повышенный уровень виброскорости может свидетельствовать о:

• дисбалансе рабочего колеса или ротора;
• кавитационных процессах;
• несоосности валов насоса и двигателя;
• износе подшипников;
• ослаблении фундаментных болтов или опор.

Экспресс-контроль позволяет быстро выявить агрегаты, требующие остановки и более детального обследования, не прерывая работу всей технологической линии.

Контроль вентиляционных установок и дымососов

Для вентиляторов и дымососов типичными точками измерения являются подшипниковые узлы электродвигателя и рабочего колеса. Наиболее частые причины повышенной вибрации:

• дисбаланс рабочего колеса (загрязнение, износ, повреждение лопаток);
• проблемы с ременной передачей (ослабление, износ, неправильная натяжка);
• дефекты подшипников;
• несоосность между двигателем и вентилятором.

Регулярный экспресс-контроль позволяет своевременно планировать балансировку и замену изношенных элементов.

Контроль электродвигателей и компрессоров

На электродвигателях измерения выполняют на подшипниковых щитах в горизонтальном, вертикальном и осевом направлениях. Повышенная вибрация может быть вызвана:

• дисбалансом ротора;
• дефектами подшипников качения;
• проблемами с муфтой или соединительными элементами;
• ослаблением крепления двигателя к фундаменту.

Для воздушных и газовых компрессоров экспресс-контроль особенно важен на опорах коленчатого вала и цилиндровых блоках. Здесь вибрация часто связана с износом вкладышей, нарушением баланса или проблемами в системе смазки.

Контроль металлорежущих станков и другого оборудования

На станках измерения проводят на шпиндельных узлах, опорах стола и приводах подач. Экспресс-контроль помогает выявить:

• износ подшипников шпинделя;
• дисбаланс вращающихся частей;
• ослабление направляющих и крепёжных элементов;
• проблемы в системе главного привода.

Благодаря компактности и простоте использования В7-317 удобно применять при обходе цехов с большим количеством единиц оборудования.

Когда целесообразно использовать В7-317, а когда — более функциональные модели

Выбор прибора для вибрационного контроля зависит от задач, которые стоят перед службой эксплуатации. В7-317 оптимален в тех случаях, когда требуется быстрый и надёжный экспресс-контроль общего уровня вибрации.

Ситуации, в которых В7-317 является лучшим решением

• Ежедневные обходы и плановые проверки большого количества однотипного оборудования.
• Первичная оценка состояния машин после ремонта или монтажа.
• Контроль перед пуском оборудования после длительной остановки.
• Выявление агрегатов с повышенной вибрацией для последующего направления на углублённую диагностику.
• Предприятия, где достаточно измерения только среднеквадратичного значения виброскорости в диапазоне 10–1000 Гц.
• Условия, требующие максимальной мобильности и минимального времени на подготовку к измерению.

Когда целесообразно рассмотреть модели с расширенными возможностями

Если задачи выходят за рамки простого экспресс-контроля, имеет смысл использовать приборы с дополнительными функциями. В таких случаях полезны модели, позволяющие измерять:

• амплитудное значение виброускорения (для выявления ударных процессов и дефектов подшипников на высоких частотах);
• размах виброперемещений (для оценки низкочастотных колебаний и жёсткости конструкции);
• спектральные характеристики в реальном времени;
• частоту вращения одновременно с вибрацией;
• сохранение результатов в памяти с возможностью последующей обработки на компьютере.

Таким образом, В7-317 идеально вписывается в систему многоуровневого мониторинга состояния оборудования. Он обеспечивает быстрый и экономичный первый уровень контроля, а при необходимости более глубокого анализа используются приборы с расширенным функционалом той же линейки.

Заключение

Экспресс-контроль вибрации с помощью портативных приборов стал неотъемлемой частью современной системы технического обслуживания промышленного оборудования. Он позволяет оперативно оценивать состояние машин, своевременно выявлять развивающиеся дефекты и принимать решения о необходимости остановки или дополнительной диагностики.

В7-317 благодаря своей компактной конструкции, интегрированному датчику, высокой точности в рабочем диапазоне частот и простоте использования является одним из наиболее удобных инструментов для решения задач экспресс-контроля. Прибор обеспечивает надёжные результаты при измерении среднеквадратичного значения виброскорости на широком спектре роторного оборудования — от насосов и вентиляторов до электродвигателей и станков.

Регулярное применение такого виброметра способствует переходу на обслуживание по фактическому состоянию, снижению аварийности и оптимизации затрат на ремонт. Прибор легко интегрируется в существующую систему мониторинга и может использоваться как на этапе первичного контроля, так и для подтверждения результатов ремонта.

Если вы планируете организовать или усовершенствовать систему экспресс-контроля вибрации на своём предприятии, рассмотрите возможность купить портативный виброметр, оптимально подходящий для оперативных проверок. Актуальную цену и условия поставки можно уточнить у специалистов, которые помогут подобрать комплектацию под конкретные задачи вашего производства.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
