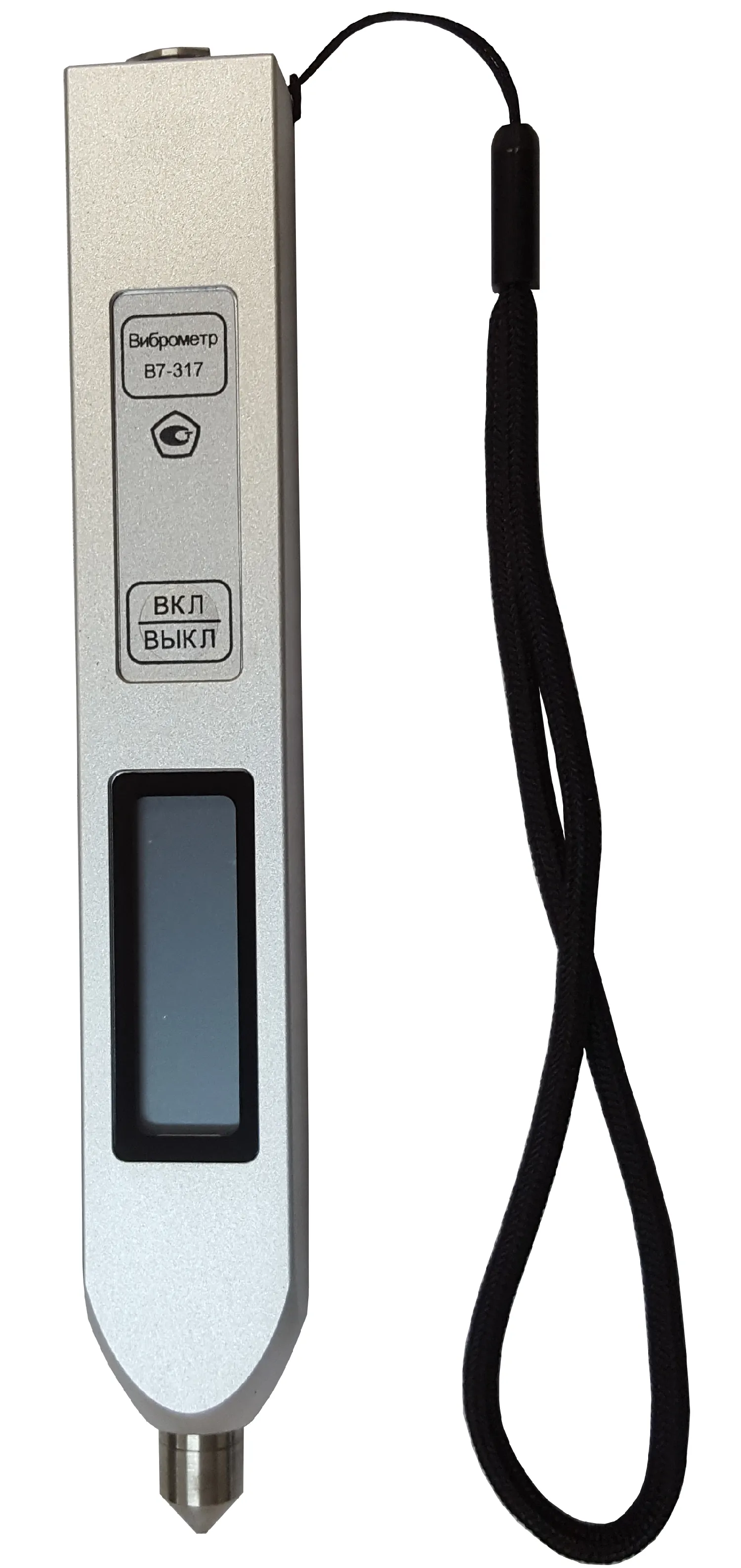

В7-317 виброметр портативный карандашного типа (виброручка) с поверкой
В7-317 виброметр предназначен для измерения среднеквадратического значения виброскорости и оценки вибрационного состояния различных механизмов и агрегатов. Прибор используется при техническом обслуживании оборудования, проведении профилактических осмотров и выполнении диагностических работ.

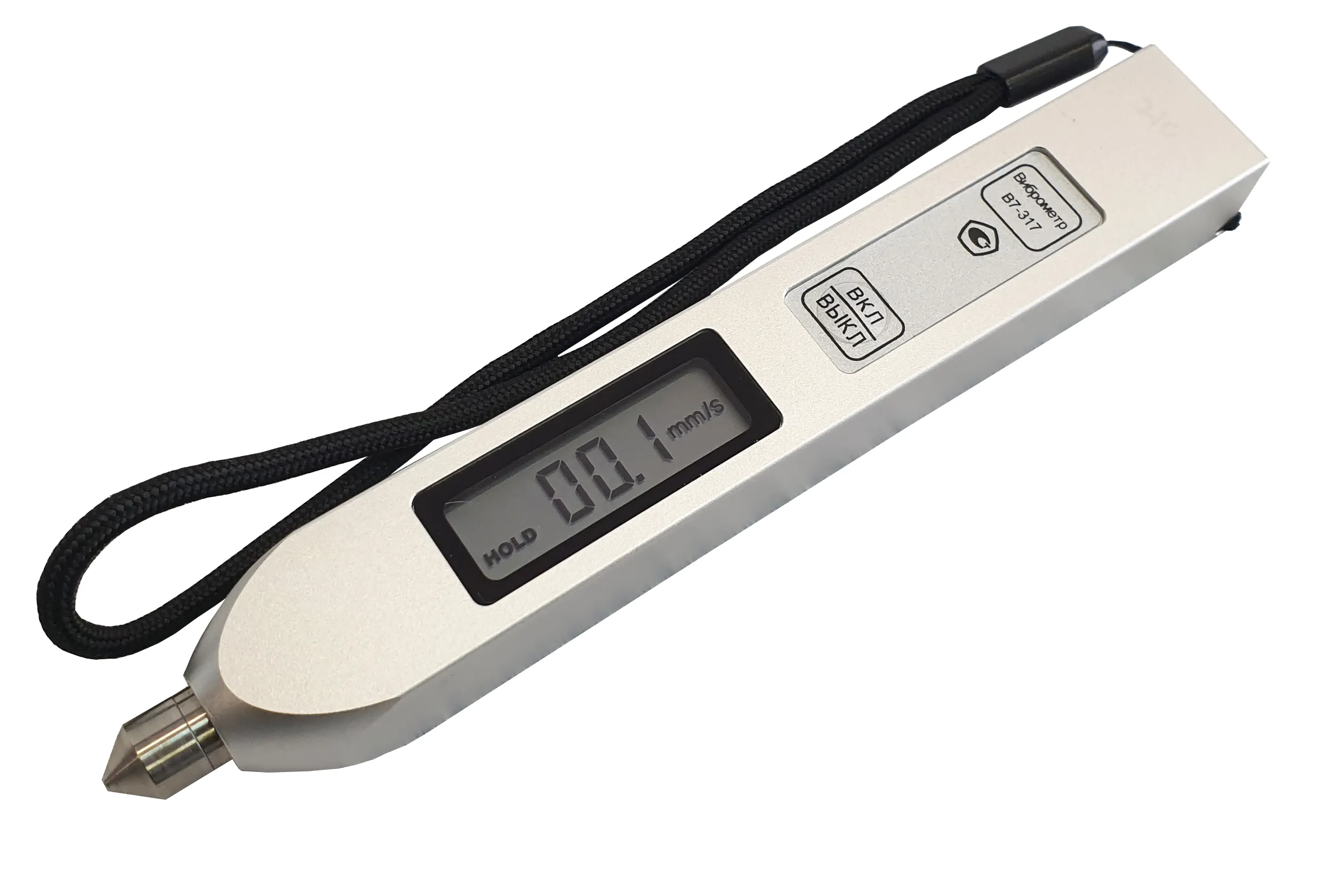

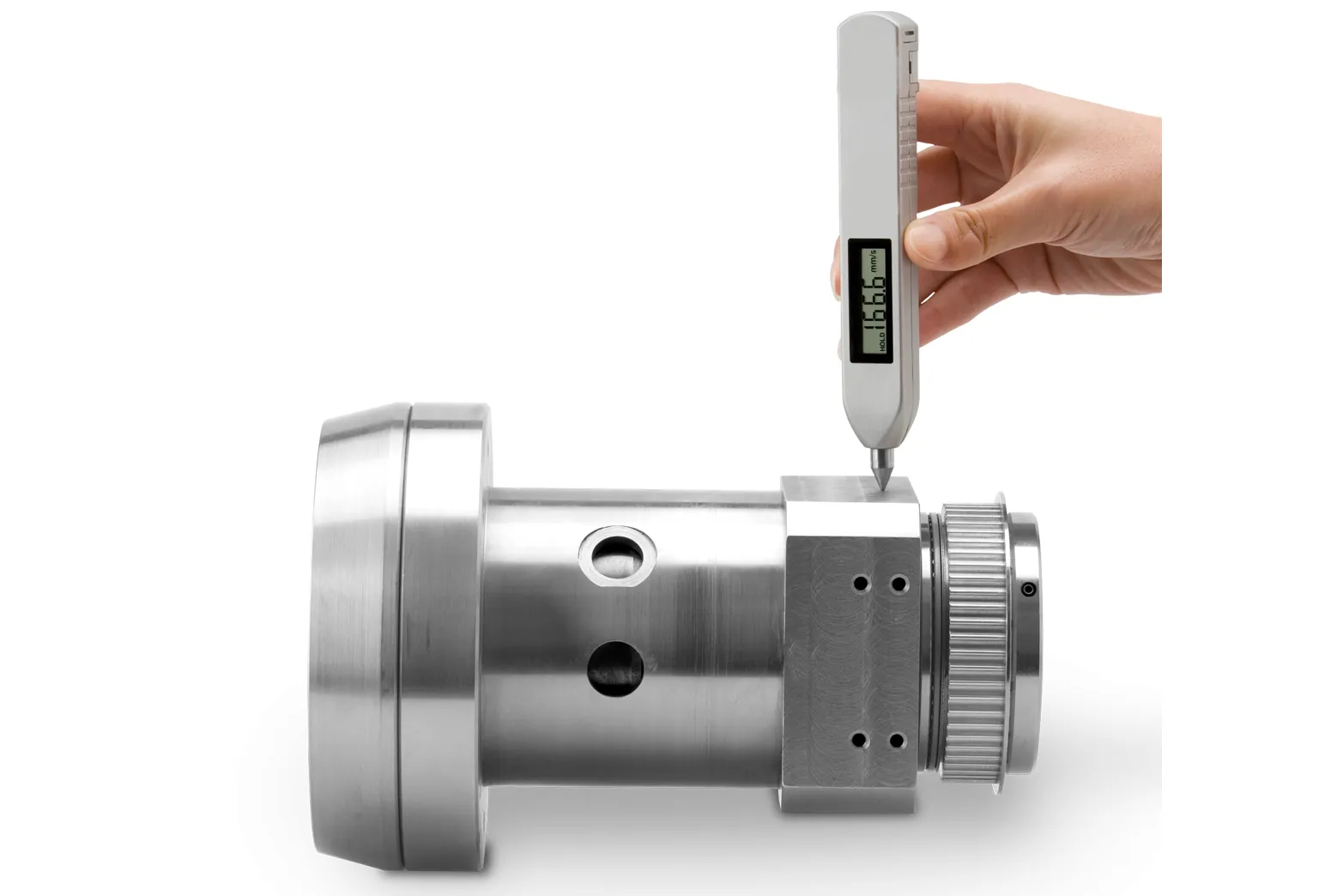

В7-317 виброметр портативный карандашного типа выполнен в компактном корпусе, объединяющем измерительный блок и встроенный датчик вибрации. Такая конструкция обеспечивает удобство эксплуатации и позволяет проводить измерения непосредственно в точке контроля. Полученные данные используются для оценки уровня вибрации оборудования и выявления признаков ухудшения технического состояния.
Портативный виброметр востребован на промышленных предприятиях, объектах энергетики, в ремонтных и сервисных подразделениях. Виброметр-виброручка применяется для контроля состояния вращающихся механизмов, включая электродвигатели, насосы, вентиляторы, компрессоры и другое оборудование. Регулярное измерение виброскорости позволяет своевременно обнаруживать отклонения в работе агрегатов и принимать решения по дальнейшему обслуживанию.
Компактный измеритель вибрации В7-317, предназначенный для оперативного контроля вибрации оборудования и оценки его технического состояния. Благодаря исполнению в формате виброручки для измерения вибрации прибор удобен для проведения диагностических работ непосредственно на месте эксплуатации оборудования.
Отличительные особенности карандашного виброметра В7-317
- Компактное исполнение в формате виброручки.
- Встроенный датчик вибрации без необходимости подключения внешних преобразователей.
- Совмещение датчика и измерительного блока в едином корпусе.
- Удобство проведения оперативных измерений непосредственно на оборудовании.
- Возможность контроля вибрации в труднодоступных местах.
- Простота эксплуатации и быстрое получение результатов измерений.
- Прочный металлический корпус для эксплуатации в производственных условиях.
- Подходит для регулярного мониторинга технического состояния оборудования.
- Может использоваться как виброметр для диагностики подшипников и других вращающихся узлов.
- Эффективное решение для служб эксплуатации, ремонта и технической диагностики.
Сферы применения виброметра (виброручка) В7-317
- Контроль вибрации оборудования на промышленных предприятиях.
- Диагностика подшипниковых узлов.
- Контроль состояния электродвигателей.
- Проверка насосного оборудования.
- Мониторинг вибрации вентиляторов и воздуходувок.
- Контроль работы компрессоров.
- Техническая диагностика вращающихся механизмов.
- Плановое техническое обслуживание оборудования.
- Использование в составе приборов и оборудования для контроля уровня вибрации.
- Проведение экспресс-контроля технического состояния производственных агрегатов.

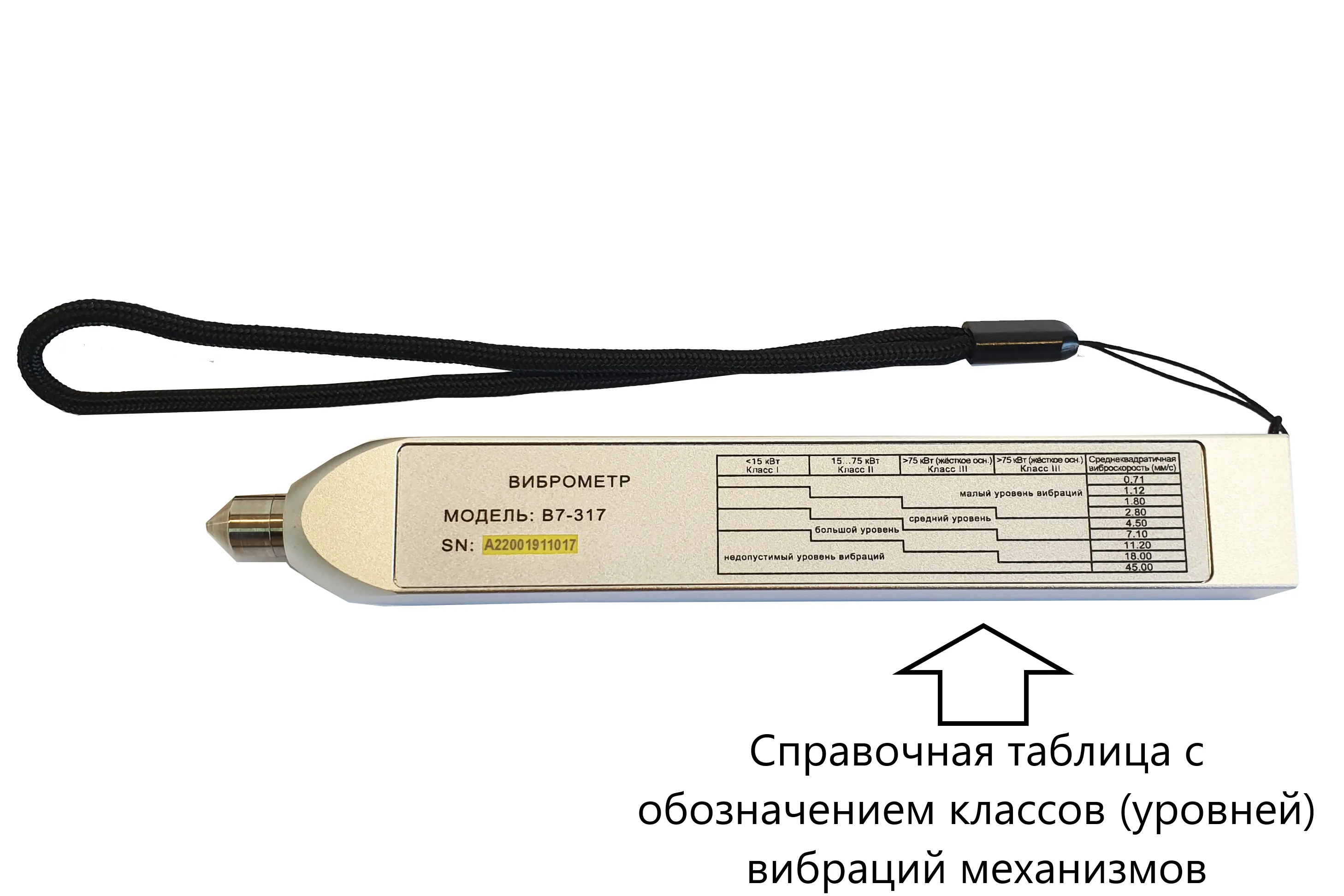

Устройство виброметра В7-317
Технические характеристики измерителя вибрации В7-317
| Характеристика | Значение |
|---|---|
| Тип прибора | Виброметр портативный карандашного типа (виброручка) |
| Датчик вибрации | Встроенный пьезоэлектрический |
| Дисплей | LCD 1,5" |
| Память | Нет |
| Подсветка дисплея | Нет |
| Возможность подключения выносного щупа | Нет |
| Напряжение питания | 12 В |
| Потребляемая мощность | не более 1 Вт |
| Габаритные размеры (Д×Ш×В) | 150 × 23 × 18 мм |
| Масса | не более 56 г |
| Материал корпуса | Алюминиевый |
| Рабочая температура | от +15 до +35 °C |
| Относительная влажность воздуха | до 98 % |
| Средняя наработка на отказ | не менее 10 000 ч |
| Средний срок службы | 10 лет |
Метрологические характеристики виброметра карандашного типа В7-317
| Характеристика | Значение |
|---|---|
| Измеряемый параметр | Среднеквадратическое значение (СКЗ) виброскорости |
| Диапазон измерений СКЗ виброскорости | от 0,1 до 199,9 мм/с |
| Частотный диапазон измерений виброскорости | от 10 до 1000 Гц |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости | ±10 % (от 10 до 20 Гц); ±5 % (свыше 20 до 1000 Гц) |
| Диапазон измерений виброперемещений | не измеряется |
| Диапазон измерений виброускорения | не измеряется |
Комплект поставки портативного виброметра В7-317
- Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44) - 1 шт.

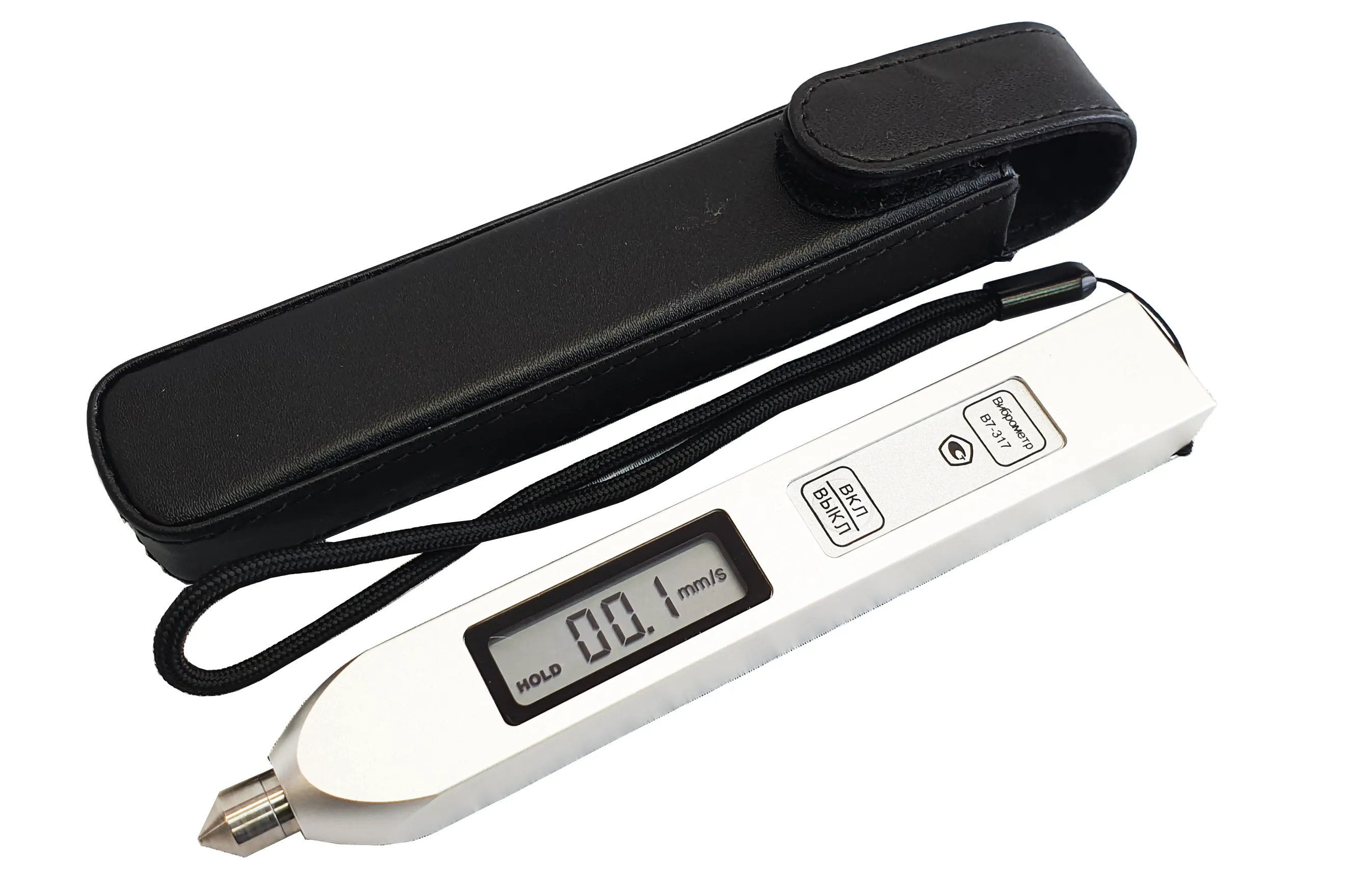

- Кожаный чехол - 1 шт.

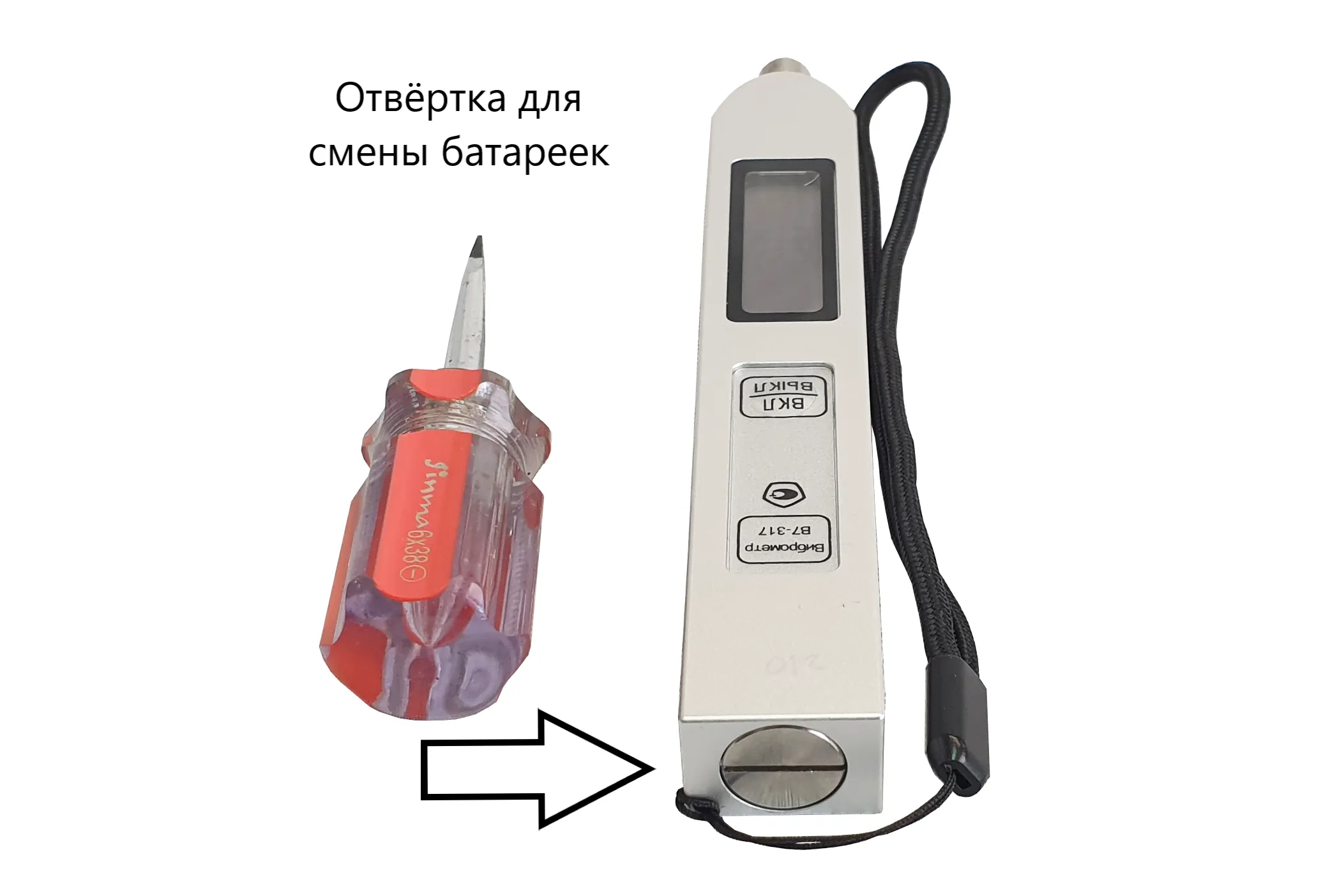

- Отвёртка - 1 шт.
- Картонная коробка - 1 шт.
