Периодичность и методика проведения вибродиагностики на предприятии

Оглавление

• 1. Введение
• 2. Нормативная и методическая база вибродиагностики
• 3. Факторы, определяющие периодичность вибродиагностики
• 4. Типовые графики и периодичность проведения вибродиагностики
• 5. Методика проведения вибродиагностики
• 6. Интеграция вибродиагностики в систему технического обслуживания по фактическому состоянию
• 7. Практические рекомендации по организации регулярной вибродиагностики на предприятии
• 8. Заключение

1. Введение

Вибродиагностика занимает центральное место среди методов неразрушающего контроля вращающегося и возвратно-поступательного оборудования на промышленных предприятиях. Она позволяет получать информацию о техническом состоянии машин непосредственно в процессе их работы, не требуя остановки производства. Современные подходы к вибродиагностике базируются на анализе вибрации работающего оборудования и дают возможность выявлять зарождающиеся дефекты на ранних стадиях, когда ещё не произошли серьёзные повреждения и не возникли аварийные ситуации.

Многолетние исследования показывают, что вибрация, измеряемая в контрольных точках, является результатом действия колебательных сил в различных узлах оборудования на механическую колебательную систему. В наиболее общем виде колебательные силы состоят из периодических, случайных и ударных составляющих. Максимальный объём диагностической информации можно получить, разделив сигнал на эти составляющие и проанализировав каждую из них с учётом передаточных характеристик системы.

Для машин роторного типа (насосы, вентиляторы, компрессоры, электродвигатели) на низких частотах (обычно до 1000 Гц) ударные составляющие практически отсутствуют, а случайные вносят небольшой вклад. Поэтому спектральный анализ низкочастотной вибрации позволяет достаточно точно определить характеристики как колебательных сил, так и самой колебательной системы. Практика показывает, что этот подход даёт возможность обнаруживать до половины возможных дефектов роторных машин задолго до возникновения аварийной ситуации.

В отличие от роторных машин, в поршневых механизмах (двигатели внутреннего сгорания, компрессоры поршневого типа) присутствуют значительные силы ударного происхождения. Объём информации, получаемой только из спектра низкочастотной вибрации, здесь существенно меньше, поэтому требуются дополнительные методы диагностики. Высокочастотная вибрация узлов, особенно подшипников качения, несёт важную информацию о состоянии поверхностей качения и смазки. Методы анализа высокочастотных составляющих, включая анализ огибающей и процессов модуляции мощности случайной вибрации, существенно расширяют возможности раннего выявления дефектов.

Регулярное проведение вибродиагностики с правильной периодичностью позволяет перейти от планово-предупредительного ремонта к обслуживанию по фактическому состоянию. Это снижает затраты на техническое обслуживание, уменьшает количество внеплановых остановов и повышает общую надёжность производства. Для эффективной реализации такого подхода необходима научно обоснованная методика измерений и чётко выстроенная система периодичности обследований.

2. Нормативная и методическая база вибродиагностики

Проведение вибродиагностики на промышленных предприятиях должно опираться на действующие национальные стандарты, которые устанавливают требования к измерениям, обработке результатов и оценке их достоверности. Одним из ключевых документов в этой области является ГОСТ Р 70104—2023 «Вибрация. Измерения вибрации на рабочих местах. Методы оценки неопределённости измерения». Хотя стандарт напрямую ориентирован на оценку воздействия вибрации на человека, заложенные в нём принципы оценки неопределённости измерений в полной мере применимы и к диагностическим измерениям вибрации оборудования.

Стандарт требует строгого задания измеряемой величины и детального описания метода измерений. При проведении вибродиагностики это означает необходимость чёткого определения: какие параметры вибрации измеряются (среднеквадратическое значение виброскорости, амплитуда виброускорения, размах виброперемещения), в какой полосе частот, в каких точках и направлениях, а также какие влияющие факторы учитываются.

Важное значение имеет ГОСТ 31319—2006, устанавливающий требования к проведению измерений общей вибрации на рабочих местах, и ГОСТ 31192.2—2005, регламентирующий измерения локальной вибрации. Эти документы определяют методические подходы к выбору точек измерения, продолжительности измерений и обработке результатов, которые успешно применяются и при диагностике оборудования.

При подготовке персонала, выполняющего вибродиагностику, рекомендуется руководствоваться ГОСТ Р ИСО 18436-2-2005 «Контроль состояния и диагностика машин. Требования к обучению и сертификации персонала. Часть 2. Вибрационный контроль состояния и диагностика». Данный стандарт устанавливает квалификационные требования к специалистам разного уровня и определяет объём знаний, необходимых для правильного проведения измерений и интерпретации их результатов.

Методическая основа вибродиагностики включает анализ вибрации во временной и частотной областях, методы демодуляции сигналов на основе преобразования Гильберта, а также подходы к разделению сигнала на периодические, случайные и ударные составляющие. Эти методы позволяют оптимизировать поиск конкретных видов дефектов в конкретных типах оборудования.

3. Факторы, определяющие периодичность вибродиагностики

Выбор оптимальной периодичности вибродиагностики — одна из наиболее ответственных задач при организации системы технического обслуживания. Слишком редкие обследования могут привести к пропуску начальной стадии развития дефекта и внезапному отказу оборудования. Чрезмерно частые измерения неоправданно увеличивают трудозатраты и стоимость эксплуатации.

Основными факторами, влияющими на периодичность, являются:

• Критичность оборудования — машины, остановка которых приводит к значительным потерям производства или создаёт угрозу безопасности, требуют более частого контроля;
• Тип машины и характер действующих сил — роторные машины с преобладанием периодических сил позволяют эффективно использовать спектральный анализ низкочастотной вибрации, тогда как поршневые машины с ударными составляющими нуждаются в комбинированном подходе;
• Наработка и история эксплуатации — оборудование с большой наработкой или уже имевшее дефекты в прошлом требует сокращения интервалов между обследованиями;
• Условия эксплуатации — повышенная запылённость, вибрация от соседнего оборудования, нестабильность нагрузки ускоряют износ и требуют более частого контроля;
• Доступность узлов для измерений — если многие точки измерения труднодоступны, целесообразно комбинировать периодические обследования с установкой стационарных датчиков на наиболее критичных узлах.

Особое внимание следует уделять подшипникам качения. Именно в них на ранних стадиях развиваются дефекты, которые хорошо выявляются по высокочастотной вибрации. Для таких узлов рекомендуется сочетать периодические измерения портативными приборами с непрерывным мониторингом в случае особо ответственного оборудования.

4. Типовые графики и периодичность проведения вибродиагностики

На практике сложились определённые рекомендации по периодичности вибродиагностики, которые учитывают тип оборудования, его мощность и условия работы. Эти рекомендации не являются жёсткими нормативами, а служат отправной точкой для разработки графика обследований на конкретном предприятии.

Для большинства роторных машин средней мощности (насосы, вентиляторы, воздуходувки) при работе в установившемся режиме рекомендуется проводить вибродиагностику не реже одного раза в месяц. При этом для особо критичных агрегатов, входящих в непрерывные технологические цепочки, интервал может быть сокращён до одной-двух недель. После капитального ремонта или замены подшипников первые 2–3 обследования целесообразно проводить с сокращённым интервалом для подтверждения качества ремонта.

Поршневые компрессоры и двигатели внутреннего сгорания требуют более внимательного отношения. Из-за наличия ударных составляющих спектральный анализ низкочастотной вибрации даёт меньший объём информации, поэтому рекомендуется сочетать его с контролем высокочастотных параметров и, при возможности, с прослушиванием шума подшипников.

При разработке графика вибродиагностики рекомендуется использовать принцип «от общего к частному». Сначала проводят обследование всего парка оборудования с базовой периодичностью. По результатам выявляют машины с повышенными уровнями вибрации или тенденцией к росту показателей — для них устанавливают индивидуальный, более частый график контроля. Такой подход позволяет рационально распределять ресурсы службы диагностики.

5. Методика проведения вибродиагностики

Методика вибродиагностики представляет собой последовательность действий, направленных на получение достоверной информации о техническом состоянии оборудования. Правильное выполнение каждого этапа напрямую влияет на качество диагноза и своевременность принятия решений о техническом обслуживании.

5.1. Подготовка к проведению измерений

Подготовительный этап включает несколько обязательных действий:

1. Изучение технической документации оборудования: паспорта, руководства по эксплуатации, предыдущих протоколов вибродиагностики. Особое внимание следует обратить на конструктивные особенности, режимы работы и историю ремонтов.
2. Определение точек и направлений измерения. Для большинства роторных машин рекомендуется измерять вибрацию на корпусах подшипников в трёх взаимно перпендикулярных направлениях: горизонтальном радиальном, вертикальном и осевом. Точки выбирают максимально близко к подшипникам, на жёстких участках конструкции.
3. Проверка состояния поверхности в точках измерения. Поверхность должна быть чистой, ровной, без отслоившейся краски и ржавчины. При необходимости поверхность зачищают.
4. Подготовка средства измерения. Портативный виброметр должен быть поверен в установленные сроки. Перед началом работы проверяют заряд аккумулятора (или батареек), состояние соединительных кабелей и датчика.
5. Обеспечение безопасности работ. При измерениях на работающем оборудовании необходимо соблюдать требования охраны труда, использовать средства индивидуальной защиты и не приближаться к вращающимся частям.

Особенно тщательно следует готовиться к измерениям на поршневом оборудовании, где присутствуют сильные ударные составляющие. В таких случаях рекомендуется использовать приборы с возможностью установки фильтра низких частот для подавления помех.

5.2. Выбор измеряемых параметров и режимов работы виброметра

Выбор параметров измерения определяется типом оборудования и задачами диагностики. Основными параметрами, используемыми в вибродиагностике, являются:

• Среднеквадратическое значение (СКЗ) виброскорости — основной параметр для оценки общего состояния роторных машин в диапазоне частот 10–1000 Гц. Именно по этому параметру чаще всего устанавливаются нормы вибрации;
• Амплитуда виброускорения — информативна для выявления дефектов подшипников качения и зубчатых передач, проявляющихся на высоких частотах;
• Размах виброперемещения — применяется при контроле низкочастотных колебаний и для оценки состояния фундаментов и опорных конструкций.

Современные портативные виброметры позволяют измерять несколько параметров одновременно и переключаться между режимами в зависимости от конкретной задачи. Для рутинного контроля большинства роторных агрегатов достаточно измерения СКЗ виброскорости в полосе 10–1000 Гц. При подозрении на дефекты подшипников или зубчатых передач целесообразно дополнительно измерять амплитуду виброускорения в расширенном диапазоне частот.

При работе с поршневым оборудованием или в условиях сильных помех от соседних агрегатов рекомендуется использовать режимы с оптимизированной фильтрацией низких частот. Это позволяет стабилизировать показания и повысить повторяемость результатов.

5.3. Проведение измерений портативными виброметрами

Процесс измерения вибрации портативным виброметром должен быть максимально стандартизирован, чтобы обеспечить сопоставимость результатов, полученных в разное время и разными специалистами.

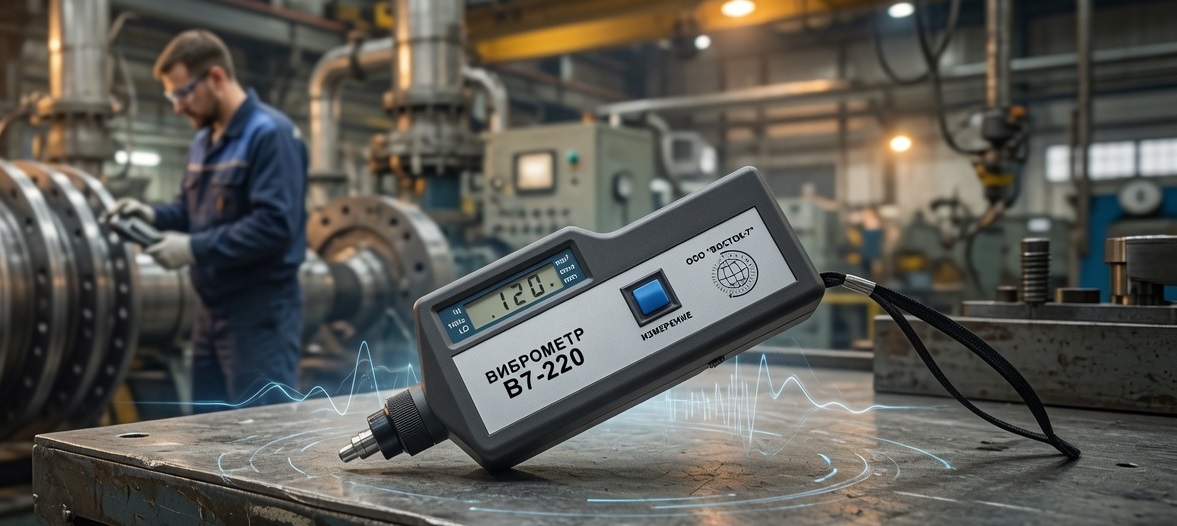

Для большинства повседневных задач на производстве достаточно компактного портативного виброметра карандашного типа. Такие приборы удобны при обходе большого количества оборудования: они быстро включаются, имеют небольшой вес и позволяют выполнить измерение в течение нескольких секунд. При необходимости работы в труднодоступных местах или при наличии выносного датчика целесообразно использовать модели с кабельным подключением датчика.

Последовательность действий при проведении измерения обычно выглядит следующим образом:

1. Выбрать режим измерения в соответствии с поставленной задачей (СКЗ виброскорости, амплитуда виброускорения и т.д.).
2. Прикрепить датчик к подготовленной поверхности. Для магнитного крепления поверхность должна быть чистой и ровной. При использовании щупа обеспечить плотный контакт без чрезмерного нажатия.
3. Установить прибор в требуемое направление (горизонтальное, вертикальное или осевое) и дождаться стабилизации показаний.
4. Зафиксировать результат (в приборах с памятью — сохранить в память, в простых моделях — записать в журнал или протокол).
5. При необходимости повторить измерение 2–3 раза и усреднить результат для повышения достоверности.
6. При использовании приборов с расширенными возможностями (режим контроля качества, спектральный анализ) выполнить дополнительные измерения в соответствии с программой обследования.

При контроле подшипников качения и зубчатых передач часто требуется измерение в расширенном диапазоне частот. В этом случае применяют портативные виброметры, позволяющие переключаться между низкочастотным и высокочастотным режимами или использовать режим огибающей. Для задач, требующих визуального анализа спектра в реальном времени (выявление дисбаланса, несоосности, резонансов), используют приборы с цветным дисплеем и возможностью отображения спектральных диаграмм.

Важным элементом методики является ведение записей. Даже при наличии встроенной памяти в приборе рекомендуется вести бумажный или электронный журнал, в котором фиксируются дата, время, точка измерения, режим работы оборудования, полученные значения и примечания (сторонние вибрации, необычные шумы и т.д.). Это позволяет отслеживать динамику изменения вибрации во времени и своевременно выявлять негативные тенденции.

При измерениях на оборудовании с переменной нагрузкой (например, насосы с регулируемой производительностью) необходимо фиксировать режим работы (частоту вращения, нагрузку) и, по возможности, проводить измерения при нескольких характерных режимах. Это существенно повышает информативность диагностики.

5.4. Анализ результатов

Полученные в процессе измерений данные требуют квалифицированной обработки и интерпретации. Анализ вибрации проводится в двух основных областях — временной и частотной. Временной анализ включает оценку среднеквадратического значения, пиковых значений, коэффициента формы (crest factor) и других статистических характеристик сигнала. Эти параметры дают общее представление о состоянии оборудования и позволяют быстро выявить аномалии.

Частотный анализ (спектральный) является основным инструментом диагностики роторных машин. Спектр вибрации позволяет идентифицировать конкретные виды дефектов по характерным частотам:

• Дисбаланс — ярко выраженная составляющая на частоте вращения (1×);
• Несоосность валов — повышенные гармоники 2× и 3×;
• Ослабление посадки или дефекты фундамента — субгармоники и повышенный уровень на низких частотах;
• Дефекты подшипников качения — высокочастотные составляющие, связанные с частотами качения тел и обойм, а также их модуляция.

Для анализа высокочастотной вибрации подшипников широко применяются методы демодуляции, в частности преобразование Гильберта для выделения огибающей сигнала. Эти методы позволяют выявлять микроудары, возникающие при нарушении масляной плёнки или появлении дефектов на поверхностях качения. Анализ процессов модуляции мощности случайной вибрации, возбуждаемой силами трения, также даёт ценную диагностическую информацию о состоянии узлов трения.

При наличии в приборе функции спектрального анализа в реальном времени специалист может сразу на месте увидеть характерные пики и принять решение о необходимости более глубокого обследования. Для таких задач особенно удобны портативные виброметры с цветным дисплеем и возможностью отображения спектральных диаграмм, а также индикацией частоты вращения.

Пример интерпретации спектральных составляющих

5.5. Оценка неопределённости измерений

Достоверность выводов вибродиагностики напрямую зависит от качества и точности измерений. Согласно принципам, изложенным в ГОСТ Р 70104—2023, любая измеряемая величина должна сопровождаться оценкой её неопределённости. Это позволяет объективно судить о значимости отклонений от предыдущих значений или от нормативных уровней.

Неопределённость измерения вибрации складывается из многих составляющих. К основным влияющим факторам относятся:

• Погрешность средства измерения (виброметра и датчика);
• Способ крепления датчика (магнит, щуп, болтовое соединение);
• Состояние поверхности в точке измерения;
• Влияние внешних вибраций и электромагнитных помех;
• Квалификация и опыт оператора;
• Изменения температуры, влажности и других параметров окружающей среды;
• Нестабильность режима работы оборудования во время измерения.

Для количественной оценки неопределённости используют стандартные методики, включающие оценку стандартной неопределённости по типу А (на основе статистической обработки повторных измерений) и по типу Б (на основе априорных данных о погрешностях компонентов). Общая комбинированная неопределённость рассчитывается по закону распространения неопределённостей.

где \(u_c(y)\) — комбинированная стандартная неопределённость результата измерения, \(u(x_i)\) — стандартная неопределённость входной величины.

На практике для большинства задач вибродиагностики достаточно обеспечить повторяемость результатов в пределах 5–10 % и строго соблюдать одну и ту же методику измерений. Это позволяет уверенно отслеживать тренды изменения вибрации во времени.

5.6. Документирование и интерпретация данных

Результаты вибродиагностики должны быть оформлены в виде протоколов и сохранены в удобной для последующего анализа форме. Минимальный набор данных в протоколе включает:

• Дата, время и место проведения измерений;
• Наименование и инвентарный номер оборудования;
• Режим работы оборудования (нагрузка, частота вращения);
• Точки и направления измерения;
• Измеренные значения параметров вибрации;
• Сравнение с предыдущими результатами и нормативными значениями;
• Выводы и рекомендации.

Для эффективного использования результатов рекомендуется вести базы данных и строить тренды изменения вибрации. Современные портативные виброметры с памятью и возможностью передачи данных на компьютер существенно упрощают эту задачу. Графическое представление трендов позволяет наглядно видеть развитие дефектов и своевременно планировать ремонтные работы.

6. Интеграция вибродиагностики в систему технического обслуживания по фактическому состоянию

Переход на обслуживание оборудования по фактическому состоянию (Condition Based Maintenance) является одной из главных целей внедрения вибродиагностики. В этой системе решение о проведении ремонта принимается не по календарному графику, а на основании реального технического состояния, определяемого по результатам измерений.

Вибродиагностика играет ключевую роль в такой системе, поскольку позволяет:

• Выявлять зарождающиеся дефекты на ранних стадиях;
• Оценивать скорость развития дефектов;
• Прогнозировать остаточный ресурс узлов;
• Оптимизировать сроки проведения плановых остановов.

Для успешной интеграции необходимо создать замкнутый цикл: измерение → анализ → принятие решения → выполнение работ → повторное измерение для подтверждения эффективности ремонта. Важным элементом цикла является обратная связь — результаты ремонта должны обязательно проверяться вибродиагностикой.

На многих предприятиях успешно применяют комбинированный подход: наиболее критичное оборудование оснащают системами непрерывного мониторинга, а остальной парк контролируют с помощью портативных виброметров по маршрутам. Это позволяет рационально использовать финансовые и кадровые ресурсы.

7. Практические рекомендации по организации регулярной вибродиагностики на предприятии

Организация эффективной системы вибродиагностики требует системного подхода. Ниже приведены ключевые рекомендации, выработанные на основе многолетней практики:

1. Разработать и утвердить методику вибродиагностики на предприятии с учётом специфики оборудования и требований нормативных документов.
2. Подготовить квалифицированный персонал. Специалисты, выполняющие измерения и интерпретацию результатов, должны пройти обучение в объёме, соответствующем ГОСТ Р ИСО 18436-2-2005.
3. Составить карты маршрутов обхода с указанием точек измерения, направлений и нормативных значений вибрации для каждого агрегата.
4. Выбрать парк средств измерения в соответствии с решаемыми задачами: для базового контроля достаточно компактных моделей карандашного типа, для углублённой диагностики и спектрального анализа — приборы с расширенными функциями и возможностью подключения выносных датчиков.
5. Внедрить систему хранения и анализа данных (электронные журналы, базы данных, программное обеспечение для построения трендов).
6. Установить чёткие критерии принятия решений — уровни вибрации, при превышении которых требуется внеплановое обследование или остановка оборудования.
7. Проводить регулярный анализ эффективности системы — оценивать количество предотвращённых отказов, снижение затрат на ремонт и простои.

При выборе портативных виброметров для регулярных обходов рекомендуется обращать внимание на удобство использования в полевых условиях, наличие памяти, возможность работы с выносным датчиком и наличие функций, упрощающих анализ (спектр в реальном времени, режим контроля качества, индикация частоты вращения). Для измерений в труднодоступных местах и при необходимости прослушивания шума вибрации через наушники-стетоскоп удобны модели с дополнительными функциями измерения температуры и переключением диапазонов частот.

8. Заключение

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
