В7-337 виброметр портативный с поверкой
В7-337 — портативный виброметр, предназначенный для оперативного контроля вибрационного состояния промышленного оборудования непосредственно на месте эксплуатации. Прибор позволяет получать основные параметры вибрации, необходимые для оценки технического состояния механизмов и выявления признаков развивающихся дефектов.
Конструкция прибора включает выносной вибропреобразователь, что обеспечивает удобство измерений на оборудовании со сложным доступом к контрольным точкам. Благодаря магнитному креплению датчик может надёжно фиксироваться на металлических поверхностях, обеспечивая стабильность измерений и повторяемость результатов.
Виброметр В7-337 применяется при техническом обслуживании и диагностике вращающихся и возвратно-поступательных механизмов. Полученные данные используются для контроля уровня вибрации, оценки динамического состояния узлов, своевременного обнаружения отклонений в работе оборудования и принятия решений о проведении ремонтных мероприятий.
Дополнительным преимуществом прибора является возможность сохранения результатов измерений во внутренней памяти и выполнения контроля по установленным пороговым значениям. Это делает В7-337 удобным инструментом для специалистов служб диагностики, ремонта и промышленной эксплуатации оборудования.
Отличительные особенности портативного виброметра В7-337
- Измерение СКЗ виброскорости, амплитуды виброускорений и размаха виброперемещений.
- Измерение пиковых значений виброускорения и виброперемещения.
- Метод оптимизированной фильтрации с использованием низкочастотного фильтра для повышения стабильности показаний.
- Выносной датчик на кабеле для работы в труднодоступных местах.
- Магнитное основание датчика с резьбой М5 в комплекте поставки.
- Встроенная память для сохранения результатов измерений.
- Подсветка LCD-дисплея для работы при недостаточном освещении.
- Режим контроля качества с предупреждением о превышении заданных параметров вибрации.
Сферы применения виброметра В7-337
- Контроль технического состояния промышленного механического оборудования.
- Диагностика поршневого оборудования.
- Измерение виброускорений, виброскорости и виброперемещений при проведении вибродиагностических работ.
- Периодический контроль вибрационного состояния агрегатов в процессе эксплуатации и ремонта.
- Проверка соответствия вибрационных параметров установленным нормативам и контроль превышения заданных уровней вибрации.
- Проведение измерений на объектах с ограниченным доступом к точке контроля благодаря выносному датчику.

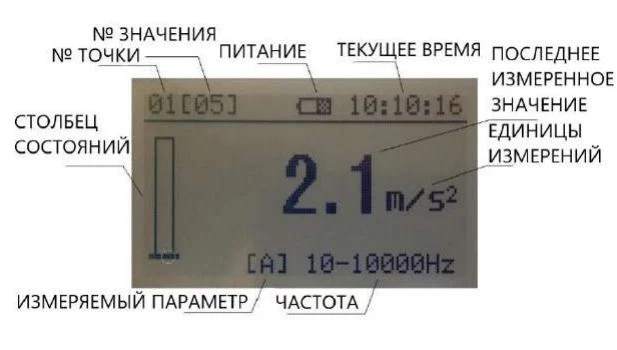

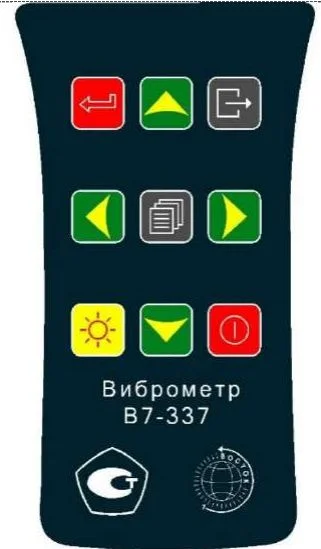

Дисплей и элементы управления В7-337
Ввод, вход в меню строки, запуск измерения из меню, изменение параметров.
Возврат на предыдущий уровень меню, отмена измерения.
Вход в основное меню и настройки прибора.
Перемещение по меню: вверх, вниз, влево и вправо.
Включение и выключение прибора.
Включение и отключение подсветки дисплея.
Технические характеристики измерителя вибрации В7-337
| Наименование характеристики | Значение |
|---|---|
| Дисплей | 3,5" |
| Встроенная память | есть |
| Возможность использования щупа | есть |
| Возможность подключения датчика температуры и стетоскопа | нет |
| Напряжение питания, В | 12 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры (Д×Ш×В), мм | 178 × 78,5 × 28 |
| Масса, г, не более | 230 |
| Температура эксплуатации, °С | от +15 до +35 |
| Относительная влажность воздуха, %, не более | 98 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Тип датчика | выносной датчик с кабелем |
| Магнитное основание датчика | предусмотрено в комплекте |
Метрологические характеристики виброметра В7-337
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 199,9 |
| Диапазон измерений размаха виброперемещений, мм | от 0,001 до 1,999 |
| Диапазон измерений амплитуды виброускорений, м/с² | от 0,1 до 199,9 |
| Диапазон частот при измерении виброскорости, Гц | от 10 до 1000 |
| Диапазон частот при измерении виброперемещений, Гц | от 10 до 500 |
| Диапазон частот при измерении виброускорений, Гц | от 10 до 10000 |
| Предел допускаемой относительной погрешности измерений СКЗ виброскорости | ±15 % (10–20 Гц); ±10 % (св. 20–1000 Гц) |
| Предел допускаемой относительной погрешности измерений амплитуды виброускорений | ±10 % (10–20 Гц и св. 5000–10000 Гц); ±5 % (св. 20–5000 Гц) |
| Предел допускаемой относительной погрешности измерений размаха виброперемещений | ±10 % (10–20 Гц и св. 100–500 Гц); ±5 % (св. 20–100 Гц) |

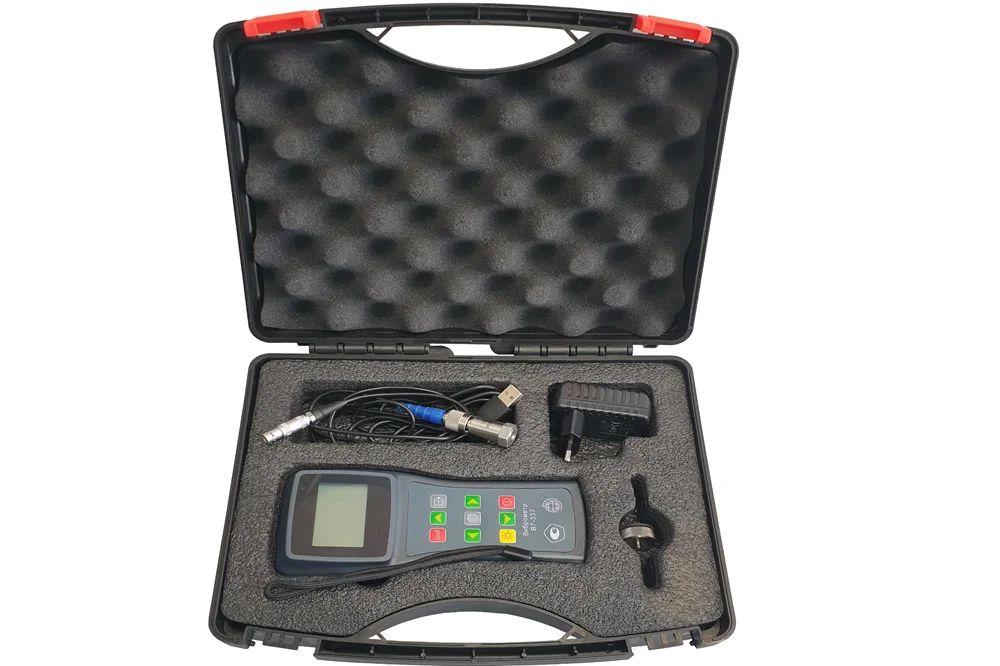

Комплект поставки портативного виброметра В7-337
- Виброметр - 1 шт.
- Выносной датчик с кабелем - 1 шт.
- Магнитное основание с резьбой М5 - 1 шт.
- Адаптер питания 5В/1000мА - 1 шт.
- Упаковочный кейс - 1 шт.
