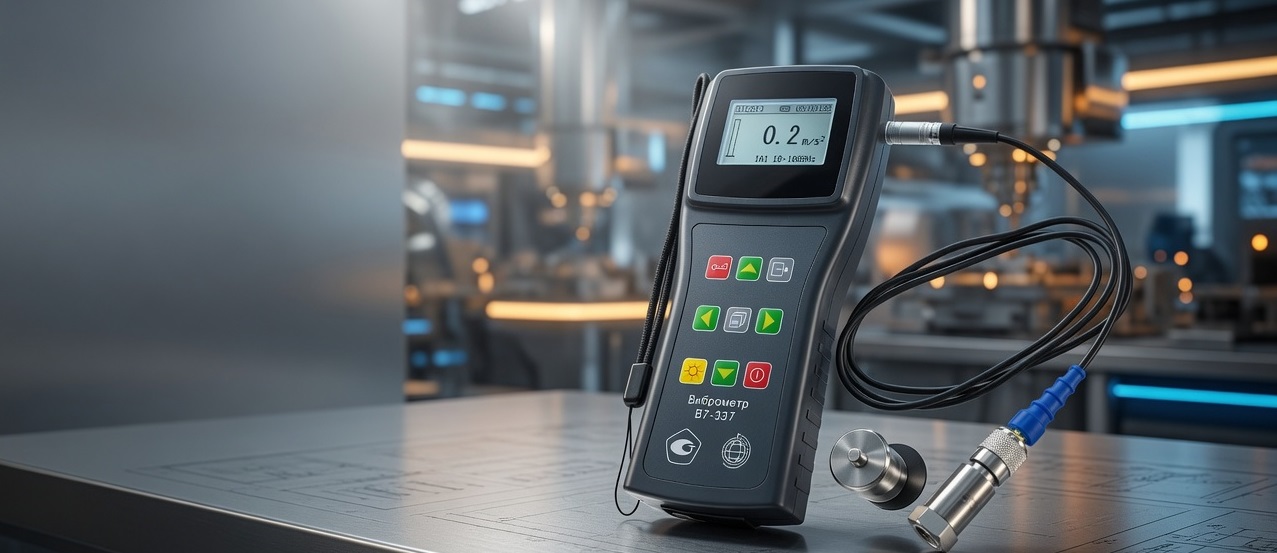

В7-337 Восток-7: возможности и преимущества перед простыми виброручками

Оглавление

1. Введение

Вибрационный контроль состояния механического оборудования остаётся одним из наиболее эффективных методов раннего выявления дефектов вращающихся и возвратно-поступательных машин. Современные подходы к техническому обслуживанию всё чаще опираются на измерения вибрации в реальных условиях эксплуатации, когда оборудование работает под нагрузкой. В таких условиях особенно важна не только сама возможность проведения измерений, но и стабильность, повторяемость и информативность получаемых результатов.

Простые виброручки, как правило, предназначены для базового контроля и успешно справляются с задачами на относительно простом роторном оборудовании, где преобладают периодические составляющие вибрации на низких частотах. Однако при переходе к более сложным объектам — поршневым компрессорам, двигателям внутреннего сгорания, насосам с переменной нагрузкой — возможностей базовых приборов часто оказывается недостаточно. Здесь на первый план выходят особенности сигнала вибрации, связанные с наличием ударных импульсов, множественных помех и резонансных явлений в конструкции.

В7-337 представляет собой прибор следующего уровня, разработанный с учётом специфики работы именно в сложных условиях. Он сочетает в себе функции точного измерения основных параметров вибрации с дополнительными возможностями, которые существенно повышают достоверность диагностики и удобство использования в промышленной среде. В данной статье подробно рассматриваются технические решения, реализованные в этом приборе, и объясняется, в каких ситуациях его преимущества становятся особенно заметными по сравнению с простыми виброручками.

2. Ограничения простых виброручек в современных условиях эксплуатации

Большинство простых виброручек построены по принципу «всё в одном корпусе»: датчик ускорения жёстко интегрирован в измерительный блок. Такое конструктивное решение удобно для быстрых обследований, но создаёт ряд ограничений при работе с реальным промышленным оборудованием.

Во-первых, встроенный датчик часто не позволяет качественно установить прибор в труднодоступных точках контроля — на корпусах подшипников, расположенных в узких пространствах, на трубопроводах или на высоте. Во-вторых, простые приборы, как правило, измеряют только среднеквадратическое значение виброскорости в ограниченном частотном диапазоне (обычно 10–1000 Гц) и не имеют средств для анализа пиковых значений или оптимизированной обработки сигнала в присутствии помех.

В условиях поршневого оборудования, где вибрация содержит значительную долю ударных составляющих, показания простых виброручек могут становиться нестабильными. Ударные импульсы, возникающие при разрывах масляной плёнки, при соударениях деталей или при работе клапанов, вызывают кратковременные всплески сигнала, которые базовый прибор либо усредняет, либо отображает с большими искажениями. В результате специалист может получить заниженные или, наоборот, завышенные значения, не отражающие реальное техническое состояние узла.

Ещё одно важное ограничение — отсутствие памяти и функций контроля качества. При проведении периодических обследований большого количества единиц оборудования инженеру приходится вручную записывать результаты, что увеличивает вероятность ошибок и затрудняет отслеживание динамики изменения вибрации во времени. Простые виброручки также обычно не оснащены подсветкой дисплея и имеют ограниченные возможности питания, что снижает их практичность при работе в цехах с недостаточным освещением или при длительных измерениях.

3. Технические возможности и конструктивные особенности В7-337

В7-337 разработан как инструмент для профессионального контроля состояния различного механического оборудования, с особым акцентом на поршневые машины. Прибор измеряет три основных параметра вибрации:

• среднеквадратическое значение (СКЗ) виброскорости;
• амплитудное значение виброускорения;
• размах виброперемещений.

Принцип действия основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений. Полученный сигнал подвергается аналоговой и цифровой обработке, включая интегрирование для получения значений виброскорости и виброперемещения. Важным отличием от базовых моделей является наличие выносного датчика, соединяемого с измерительным блоком кабелем, что значительно расширяет возможности установки в труднодоступных местах.

Прибор оснащён дисплеем LCD размером 2 дюйма с подсветкой, что обеспечивает комфортную работу в условиях недостаточной освещённости. Питание осуществляется как от встроенного аккумулятора, так и от сети через адаптер, что позволяет использовать прибор как в полевых условиях, так и при стационарных измерениях в течение длительного времени.

4. Оптимизированная фильтрация и работа с ударными составляющими вибрации

Одной из ключевых особенностей В7-337 является применение метода оптимизированной фильтрации. В условиях эксплуатации поршневого оборудования вибрационный сигнал часто содержит большое количество помех и ударных импульсов. Простые приборы в таких ситуациях дают нестабильные или зашумлённые показания, поскольку не имеют специальных средств подавления нежелательных составляющих.

В В7-337 реализована установка фильтра низких частот, которая позволяет добиться стабильной и точной индикации даже при наличии множественных помех. Это особенно важно при измерениях на поршневых компрессорах и двигателях, где ударные силы достигают максимальных значений. Фильтрация помогает выделить полезный сигнал, связанный с состоянием механизма, и снизить влияние высокочастотных составляющих, не несущих диагностической информации для конкретной задачи контроля.

Такой подход согласуется с современными представлениями о структуре колебательных сил в машинах. Как отмечается в технической литературе по вибрационной диагностике, в поршневых машинах среди колебательных сил на низких частотах присутствует значительная доля ударных составляющих. Их анализ требует специальных методов обработки сигнала, которые и реализованы в приборе В7-337.

5. Пиковые измерения и их значение для диагностики

В отличие от большинства простых виброручек, В7-337 позволяет измерять не только СКЗ-значения, но и пиковые данные виброускорения, а также пиковые значения виброперемещений. Эта функция имеет большое диагностическое значение.

Пиковые значения особенно информативны при наличии ударных процессов в машине. Ударные импульсы, возникающие, например, при дефектах подшипников качения, при износе деталей поршневой группы или при нарушении работы клапанов, проявляются именно в виде кратковременных всплесков ускорения. Измерение только СКЗ в таких случаях может «сглаживать» эти всплески и не выявлять начинающийся дефект.

Возможность фиксировать пиковые значения позволяет специалисту быстрее обнаруживать аномалии, связанные с ударными составляющими колебательных сил. Это особенно актуально при проведении экспресс-диагностики поршневого оборудования, где традиционный спектральный анализ низкочастотной вибрации часто даёт меньший объём информации именно из-за присутствия ударных сил.

6. Выносной датчик и работа в труднодоступных зонах

Конструкция с выносным датчиком, соединённым кабелем с измерительным блоком, является одним из важных преимуществ В7-337. В промышленных условиях точки измерения вибрации далеко не всегда расположены в удобных для доступа местах. Датчик может быть установлен на корпусе подшипника, на фундаментной плите или на трубопроводе, в то время как сам прибор остаётся в руках оператора или на удобной поверхности.

В комплект поставки входит магнитное основание с резьбой М5, обеспечивающее надёжное крепление датчика. Для работы на низких частотах (ниже 1 кГц) при малых уровнях энергии предусмотрена дополнительная насадка со щупом. Такие возможности существенно повышают качество установки датчика и снижают влияние ошибок монтажа на результаты измерений.

Простые виброручки со встроенным датчиком в подобных ситуациях часто требуют неудобных поз оператора или использования удлинителей, что снижает точность и повторяемость измерений. Выносной датчик В7-337 решает эту проблему системно.

7. Память, режим контроля качества и удобство эксплуатации

В7-337 оснащён встроенной памятью и режимом контроля качества. В режиме контроля качества прибор может выдавать предупреждения при превышении заранее заданных пользователем предельных значений вибрации. Это позволяет оперативно выявлять оборудование, требующее повышенного внимания, без необходимости постоянного сравнения текущих показаний с нормативными значениями.

Наличие памяти даёт возможность сохранять результаты измерений для последующего анализа и формирования трендов. При обследовании большого парка оборудования это существенно экономит время и снижает вероятность ошибок при ручной фиксации данных. Подсветка дисплея обеспечивает возможность работы в затемнённых помещениях или в вечернее время без дополнительного освещения.

Совокупность этих функций превращает В7-337 из простого измерителя в удобный инструмент для систематического контроля состояния оборудования, особенно когда измерения проводятся периодически и требуется отслеживать изменения параметров во времени.

8. Сравнение метрологических характеристик и точности измерений

Для наглядного понимания различий между простыми виброручками и В7-337 приведём сравнение ключевых метрологических характеристик (на основе данных руководства по эксплуатации).

Как видно из таблицы, В7-337 обеспечивает более широкий набор измеряемых величин и лучшие возможности работы в сложных условиях. Особенно заметно преимущество в частотном диапазоне виброускорения (до 10 кГц) и в наличии пиковых измерений, которые критичны для диагностики ударных процессов.

9. Связь возможностей прибора с методами вибрационной диагностики

Современная вибрационная диагностика опирается на анализ сложной структуры колебательных сил, действующих в узлах машин. Как показывают исследования, эти силы обычно представляют собой сумму периодических, случайных и ударных составляющих. Периодические составляющие доминируют в роторных машинах на низких частотах и хорошо выявляются спектральным анализом. Однако в поршневых машинах и в среднечастотном диапазоне вклад ударных и случайных составляющих становится сопоставимым, что существенно усложняет интерпретацию результатов.

Простые виброручки, измеряющие только среднеквадратическое значение виброскорости, в значительной степени «усредняют» сигнал и теряют информацию об ударных импульсах. В результате специалист получает интегральную оценку, которая может не отражать начало развития дефекта, связанного с ударными процессами (например, нарушение масляной плёнки в подшипниках, износ поршневых колец или проблемы с клапанами компрессора).

В7-337 благодаря оптимизированной фильтрации низких частот и возможности измерения пиковых значений виброускорения позволяет более эффективно работать именно с такими сложными сигналами. Фильтрация стабилизирует показания в условиях множественных помех, характерных для поршневого оборудования, а пиковые измерения помогают фиксировать кратковременные всплески, вызванные ударными составляющими. Это даёт дополнительный диагностический канал, который отсутствует у базовых приборов.

Кроме того, расширенный частотный диапазон измерения виброускорения (до 10 000 Гц) открывает возможности для контроля высокочастотных процессов, связанных с трением и микроударами в подшипниках качения. Такие процессы часто не проявляются в низкочастотной виброскорости, но хорошо регистрируются на ускорении. Таким образом, В7-337 позволяет специалисту применять более полный набор методов анализа, соответствующих современным подходам к функциональной диагностике вращающегося и возвратно-поступательного оборудования.

10. Роль точности измерений и снижения неопределённости результатов

Любое измерение вибрации сопровождается определённой неопределённостью результата. На величину этой неопределённости влияют многие факторы: способ крепления датчика, длина и качество соединительного кабеля, температурные условия, вибрация самого оператора, а также характеристики самого средства измерений. Оценка и минимизация неопределённости особенно важны, когда результаты используются для принятия решений о техническом состоянии оборудования и планировании ремонтов.

В7-337 содержит ряд решений, направленных на снижение влияния отдельных источников неопределённости:

• выносной датчик с надёжным магнитным креплением уменьшает вариабельность установки по сравнению со встроенными датчиками простых виброручек;
• оптимизированная фильтрация снижает влияние высокочастотных помех и ударных всплесков на стабильность показаний;
• возможность питания от сети и от аккумулятора обеспечивает стабильную работу прибора в течение длительных серий измерений;
• память и режим контроля качества позволяют проводить повторные измерения и быстро выявлять отклонения без дополнительных расчётов.

Согласно общим принципам оценки неопределённости измерений, уменьшение вклада каждого влияющего фактора приводит к повышению достоверности конечного результата. Для задач перехода на обслуживание оборудования по фактическому состоянию такая достоверность имеет решающее значение.

11. Практическое применение при контроле поршневого и роторного оборудования

На практике преимущества В7-337 наиболее ярко проявляются при следующих типах задач:

• Контроль поршневых компрессоров и двигателей — пиковые измерения виброускорения позволяют оперативно выявлять проблемы с клапанами, поршневыми кольцами и подшипниками, где присутствуют ударные процессы. Оптимизированная фильтрация обеспечивает стабильные показания даже при работе машины под переменной нагрузкой.
• Диагностика насосов и вентиляторов в условиях помех — расширенный диапазон и фильтрация помогают получать repeatable результаты на оборудовании, установленном на фундаментах с резонансными свойствами или вблизи других работающих агрегатов.
• Обследование труднодоступных узлов — выносной датчик позволяет проводить измерения на подшипниках редукторов, на трубопроводах и в ограниченном пространстве без демонтажа защитных кожухов.
• Периодический мониторинг парка оборудования — память и режим контроля качества ускоряют обход и снижают вероятность пропуска превышений допустимых уровней вибрации.

В сочетании с квалификацией персонала, соответствующей требованиям к специалистам по вибрационному контролю, прибор позволяет переходить от реактивного ремонта к более предсказуемому обслуживанию по фактическому состоянию. Регулярные измерения с использованием расширенных функций В7-337 дают более полную картину изменения технического состояния машины во времени и помогают обоснованно планировать остановы на ремонт.

12. Заключение

В7-337 представляет собой современный виброметр, возможности которого существенно превосходят функционал простых виброручек при работе со сложным оборудованием. Оптимизированная фильтрация, пиковые измерения, выносной датчик, память и режим контроля качества позволяют получать более стабильные и информативные результаты в условиях присутствия ударных составляющих вибрации и множественных помех. Эти особенности особенно ценны при диагностике поршневых машин и при контроле узлов с ограниченным доступом.

Применение прибора способствует повышению достоверности вибрационного контроля и снижению неопределённости результатов за счёт уменьшения влияния ряда влияющих факторов. В итоге специалист получает инструмент, который помогает не только фиксировать текущий уровень вибрации, но и более уверенно выявлять начальные стадии развития дефектов.

Если задачи диагностики выходят за рамки базового контроля и требуют работы в сложных условиях с ударными составляющими сигнала, ограниченным доступом к точкам измерения или необходимостью ведения трендов, целесообразно рассмотреть возможность купить современный виброметр с расширенным набором функций. Актуальную цену и условия приобретения можно уточнить у поставщика.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
