Вибродиагностика оборудования на промышленном предприятии: методы и преимущества

Оглавление

1. Введение

Современное промышленное предприятие не может эффективно функционировать без надёжной системы технического обслуживания оборудования. Традиционные подходы, основанные на планово-предупредительных ремонтах по наработке, часто приводят либо к избыточным затратам на преждевременную замену исправных узлов, либо к внезапным авариям, когда дефект развивается быстрее, чем запланированный межремонтный интервал.

Вибродиагностика оборудования представляет собой одно из наиболее эффективных направлений функциональной диагностики вращающихся и возвратно-поступательных машин. Она позволяет выявлять зарождающиеся дефекты на ранних стадиях, задолго до того, как они приведут к снижению производительности или аварийной остановке. В основе метода лежит анализ вибрации, возникающей при работе оборудования, которая несёт информацию как о характеристиках колебательных сил, так и о состоянии колебательной системы.

Переход на предиктивную вибродиагностику даёт предприятию ощутимые экономические преимущества: сокращение незапланированных простоев, снижение затрат на ремонт и запасные части, увеличение межремонтных интервалов, а также повышение безопасности труда. Для реализации этих возможностей на практике необходимы как понимание физических основ вибрационных процессов, так и владение современными методами анализа сигналов, а также наличие соответствующих средств измерений — портативных виброметров различного уровня функциональности.

В настоящей статье рассмотрены основные методы вибродиагностики, их преимущества и ограничения, нормативные требования к проведению измерений, а также практические аспекты организации системы вибродиагностики на промышленном предприятии с использованием портативных виброметров.

2. Основы вибрационной диагностики оборудования

Вибрация, измеряемая в контрольных точках работающего оборудования, является результатом действия колебательных сил, возникающих в различных узлах (подшипниках, зубчатых передачах, роторах, поршневых группах), на механическую колебательную систему. Колебательные силы обычно представляют собой сумму периодических, случайных и ударных составляющих. Передаточные характеристики от источника силы до точки измерения определяются амплитудно-частотными и фазочастотными свойствами конструкции.

Максимальный объём диагностической информации можно получить только при условии разделения сигнала на составляющие и их отдельного анализа с учётом свойств колебательной системы. На практике это сложная задача, поэтому большинство методов вибродиагностики основано на рассмотрении частных случаев, характерных для конкретных типов оборудования.

Для машин роторного типа (вентиляторы, насосы, электродвигатели, компрессоры) на низких частотах (обычно до 1000 Гц) преобладают периодические составляющие, а случайные и ударные компоненты незначительны. Передаточные характеристики имеют ограниченное число резонансов. В таких условиях спектральный анализ низкочастотной вибрации позволяет с высокой достоверностью определять характеристики как колебательных сил, так и самой колебательной системы.

В машинах возвратно-поступательного действия (двигатели внутреннего сгорания, поршневые компрессоры) присутствуют значительные ударные составляющие, что снижает информативность низкочастотного спектра. Для таких машин требуются дополнительные методы, работающие в более высоких частотных диапазонах.

Современные портативные виброметры позволяют реализовывать различные подходы к анализу непосредственно на объекте. Компактные модели карандашного типа удобны для быстрого контроля СКЗ виброскорости на большом количестве однотипных агрегатов, а более функциональные модификации с выносным датчиком и расширенными возможностями обработки сигнала применяются для детальной диагностики сложных узлов.

3. Виды и источники вибрации в промышленном оборудовании

Вибрация промышленного оборудования классифицируется по нескольким признакам: по частотному диапазону, по характеру возникновения и по типу оборудования.

• Низкочастотная вибрация (до 1000 Гц) — характерна для роторных машин. Основные источники: дисбаланс ротора, несоосность валов, ослабление посадок, прогиб вала, резонансы конструкции.
• Среднечастотная вибрация (1–10 кГц) — возникает при зацеплении зубчатых передач, работе подшипников качения с дефектами беговых дорожек, кавитации в насосах.
• Высокочастотная вибрация (свыше 10 кГц) — связана с микроударами при разрыве масляной плёнки в подшипниках, процессами трения, акустической эмиссией при образовании микротрещин.

Источники колебательных сил различаются в зависимости от типа машины. В роторном оборудовании доминируют центробежные силы от дисбаланса и силы, возникающие при зацеплении зубьев. В поршневых машинах значительную роль играют силы инерции возвратно-поступательно движущихся масс и ударные нагрузки при воспламенении топлива или открытии клапанов.

Понимание природы источников вибрации позволяет правильно выбрать точку и направление измерения, а также метод анализа. Для оперативного контроля на предприятии часто достаточно измерений в радиальном и осевом направлениях на подшипниковых узлах. При этом важно учитывать, что один и тот же дефект может проявляться по-разному в зависимости от конструкции машины и режима её работы.

4. Методы вибродиагностики

4.1. Спектральный анализ низкочастотной вибрации

Спектральный анализ является основным методом функциональной вибродиагностики роторного оборудования. Он позволяет разложить сложный вибрационный сигнал на гармонические составляющие и определить их амплитуды и частоты. Частоты, кратные частоте вращения ротора (1X, 2X, 3X и т.д.), несут информацию о дисбалансе, несоосности, ослаблении посадок и других низкочастотных дефектах.

Для машин с постоянной частотой вращения спектр строится с высоким разрешением по частоте. Появление новых гармоник или резкое увеличение амплитуды существующих компонентов указывает на развитие дефекта. Важным преимуществом метода является возможность количественной оценки степени развития дефекта по уровню соответствующих гармоник.

На практике спектральный анализ низкочастотной вибрации позволяет обнаруживать до половины возможных дефектов роторных машин задолго до аварийной ситуации. Современные портативные виброметры с функцией отображения спектра в реальном времени существенно ускоряют процесс диагностики, особенно при обследовании большого парка оборудования.

4.2. Анализ огибающей и методы работы с высокочастотной вибрацией

Высокочастотная вибрация несёт информацию о состоянии подшипников качения, зубчатых передач и других узлов, где возникают ударные или фрикционные процессы. Классический спектральный анализ в этом диапазоне часто неэффективен из-за большого количества резонансов и низкого отношения сигнал/шум.

Метод анализа огибающей (демодуляции) позволяет выделить низкочастотные модулирующие процессы, которые воздействуют на высокочастотную случайную вибрацию, возбуждаемую силами трения. Случайная составляющая выделяется широкополосным фильтром, после чего применяется демодуляция на основе преобразования Гильберта. В результате получают спектр огибающей, в котором чётко проявляются дефектные частоты подшипника (частота прохождения тел качения по наружной и внутренней дорожкам, частота вращения сепаратора).

Преобразование Гильберта позволяет получить аналитический сигнал и вычислить огибающую:

где \(\hat{x}(t)\) — сопряжённый по Гильберту сигнал.

Этот подход значительно повышает информативность высокочастотной вибрации и широко применяется для ранней диагностики дефектов подшипников. Для реализации метода на предприятии требуются виброметры, способные выполнять цифровую фильтрацию и демодуляцию сигнала, либо передавать данные на компьютер для последующей обработки специализированным программным обеспечением.

4.3. Метод ударных импульсов (SPM)

Метод ударных импульсов был разработан для контроля состояния подшипников качения. При повреждении беговых дорожек или тел качения возникают микроудары, которые возбуждают высокочастотные колебания в ультразвуковом диапазоне. Эти импульсы распространяются по конструкции как по сплошной среде с ограниченным коэффициентом потерь.

В методе SPM измеряется максимальное значение ударного импульса и его повторяемость. По уровню импульсов судят о степени развития дефекта подшипника. Метод особенно эффективен на ранних стадиях, когда дефект ещё не проявляется в низкочастотной вибрации.

SPM-метод также применяется для контроля систем импульсной подачи топлива в двигателях внутреннего сгорания. Для его реализации на практике используют портативные виброметры с соответствующим частотным диапазоном и возможностью настройки пороговых значений предупреждения.

4.4. Дополнительные методы: демодуляция, вейвлет-анализ и комплексные подходы

При появлении дефектов периодические колебательные силы часто оказываются модулированными по амплитуде или частоте. Для анализа таких сигналов применяют цифровые алгоритмы демодуляции на основе преобразования Гильберта, описанного выше.

Вейвлет-анализ представляет собой перспективное направление для количественного анализа сложных сигналов, содержащих импульсные компоненты. В отличие от классического преобразования Фурье, вейвлет-преобразование обеспечивает хорошее разрешение как по времени, так и по частоте, что позволяет локализовать короткие переходные процессы.

На практике часто используется комбинация нескольких методов. Например, сначала проводят спектральный анализ низкочастотной вибрации для выявления дисбаланса и несоосности, затем применяют анализ огибающей для оценки состояния подшипников. Такой комплексный подход обеспечивает максимальную достоверность диагноза.

Для реализации комбинированных методик на предприятии удобно применять многофункциональные портативные виброметры, способные одновременно измерять виброскорость, виброускорение и виброперемещение, а также выполнять спектральный анализ в реальном времени. Модификации с выносным датчиком особенно удобны при обследовании крупногабаритного оборудования и агрегатов, расположенных в труднодоступных местах.

5. Нормативная база и оценка неопределённости измерений

Проведение вибродиагностических измерений должно соответствовать требованиям действующих нормативных документов. Основополагающими являются стандарты, регламентирующие измерение вибрации на рабочих местах и оценку её воздействия, а также методики, определяющие процедуры диагностики конкретных типов оборудования.

ГОСТ Р 70104-2023 устанавливает методы оценки неопределённости измерения величин, характеризующих воздействие вибрации. Хотя стандарт ориентирован на оценку воздействия на человека, принципы оценки неопределённости в полной мере применимы и к диагностическим измерениям вибрации оборудования. Неопределённость измерения складывается из вкладов многих влияющих факторов: погрешности средства измерений, нестабильности режима работы оборудования, вариации точки и направления измерения, влияния окружающей среды, а также субъективных факторов, связанных с квалификацией оператора.

Согласно ГОСТ Р 70104-2023, эквивалентное ускорение A(8) для общей вибрации определяется по формуле:

где \(a_w(t)\) — корректированное ускорение с учётом частотной коррекции, \(T_0\) — длительность рабочей смены (принимается равной 28 800 с).

Для локальной вибрации корректированное ускорение вычисляется как:

При диагностических измерениях важно не только получить численное значение параметра, но и оценить его неопределённость. Это позволяет корректно сравнивать результаты, полученные в разное время или разными операторами, и принимать обоснованные решения о техническом состоянии оборудования.

Влияющие факторы, перечисленные в ГОСТ Р 70104-2023, включают: характеристики средства измерений, условия окружающей среды, способ крепления датчика, стабильность режима работы машины, квалификацию персонала. Учёт этих факторов при планировании измерений и обработке результатов существенно повышает достоверность вибродиагностики.

При выборе виброметра для предприятия следует обращать внимание на метрологические характеристики прибора (пределы допускаемой погрешности в различных частотных диапазонах) и наличие встроенных функций контроля качества измерений, которые помогают минимизировать вклад субъективных факторов.

6. Преимущества предиктивной вибродиагностики

Переход от планово-предупредительного обслуживания к стратегии обслуживания по фактическому состоянию (предиктивному обслуживанию) даёт предприятию ряд существенных преимуществ.

Предиктивная вибродиагностика позволяет обнаруживать до половины возможных дефектов роторных машин на ранних стадиях. Это особенно важно для критически важного оборудования, остановка которого приводит к значительным производственным потерям.

Дополнительным преимуществом является возможность объективной оценки качества проведённого ремонта. После сборки машины проводят контрольные измерения вибрации и сравнивают их с базовыми значениями. Если уровень вибрации не соответствует ожидаемому, ремонт считается некачественным и требует доработки.

Для реализации преимуществ предиктивного подхода на предприятии необходимо иметь как соответствующие средства измерений (портативные виброметры с достаточной функциональностью), так и обученный персонал, способный правильно интерпретировать результаты анализа. Модели с режимом контроля качества и памятью измерений значительно облегчают ведение базы данных по оборудованию и отслеживание динамики изменения параметров во времени.

7. Организация системы вибродиагностики на предприятии

Организация эффективной системы вибродиагностики начинается с инвентаризации оборудования и определения критичности каждого агрегата. Для наиболее ответственных машин разрабатывается индивидуальная программа мониторинга с указанием точек измерения, направлений, частоты обследований и критериев оценки состояния.

На первом этапе обычно внедряют периодический контроль с использованием портативных виброметров. Оператор обходит оборудование по утверждённому маршруту, выполняет измерения в заданных точках и заносит результаты в базу данных. Уже на этом этапе выявляется значительная часть дефектов.

Для оборудования с высокой критичностью или сложными условиями работы целесообразно переходить к более частому контролю или внедрять элементы стационарного мониторинга. При этом портативные виброметры продолжают использоваться для детальной диагностики при обнаружении отклонений.

Важным элементом системы является создание базы данных по каждому агрегату. В неё заносят паспортные данные машины, результаты предыдущих измерений, сведения о проведённых ремонтах и текущие диагностические заключения. Анализ динамики изменения вибрационных параметров позволяет прогнозировать развитие дефектов и планировать ремонтные работы.

При организации системы следует учитывать требования к квалификации персонала. Согласно действующим нормативным документам, специалисты, выполняющие вибродиагностику, должны иметь соответствующую подготовку. Регулярное повышение квалификации и обмен опытом между сотрудниками способствуют повышению качества диагностики.

8. Выбор виброметра для решения задач предприятия

Выбор средства измерений зависит от типа оборудования, характера решаемых задач и требуемой глубины анализа. На промышленных предприятиях редко бывает достаточно одного универсального прибора — целесообразно иметь парк виброметров разного уровня функциональности.

Для ежедневного маршрутного контроля большого количества однотипных агрегатов (вентиляторы, насосы, электродвигатели) оптимальны компактные модели карандашного типа. Они позволяют быстро измерять среднее квадратическое значение виброскорости в заданном частотном диапазоне. Такие приборы удобны в использовании, не требуют сложной подготовки и хорошо подходят для выявления грубых дефектов на ранней стадии.

При работе с поршневым оборудованием или машинами, работающими в условиях сильных помех, предпочтительны модификации с оптимизированной фильтрацией низких частот и режимом контроля качества. Эти функции обеспечивают стабильные показания даже при наличии множественных гармонических составляющих и позволяют своевременно сигнализировать о превышении заданных пороговых значений.

Для детальной диагностики, включающей спектральный анализ в реальном времени, определение частоты вращения и выявление дисбаланса или несоосности, необходимы приборы с цветным дисплеем и возможностью вывода спектральных диаграмм. Такие модели существенно сокращают время на месте проведения измерений и позволяют сразу принимать решение о необходимости более глубокого обследования.

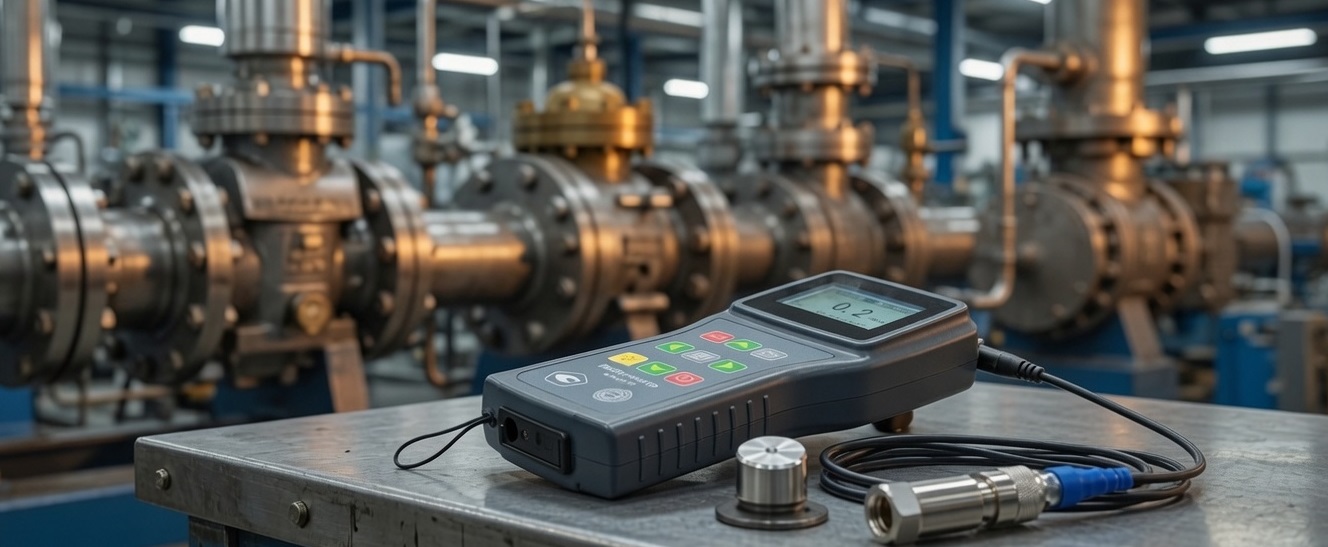

Особые требования предъявляются при измерениях в труднодоступных местах. В этом случае удобны модификации с выносным датчиком, соединённым кабелем с измерительным блоком. Дополнительная насадка со щупом позволяет проводить измерения на низких частотах при малых уровнях энергии. Отдельные модели дополнительно оснащены функцией измерения температуры поверхности и возможностью подключения наушников-стетоскопа для прослушивания вибрации, что полезно при поиске источников шума и локализации дефектов.

При выборе также учитывают наличие встроенной памяти, возможность передачи данных на компьютер и наличие специализированного программного обеспечения для последующего анализа и формирования отчётов. Для предприятий с большим парком оборудования эти функции становятся критически важными при ведении базы данных и отслеживании трендов изменения вибрационных параметров.

9. Практические аспекты внедрения и типичные ошибки

Успешное внедрение системы вибродиагностики требует системного подхода и учёта множества организационных и технических факторов. Ниже приведены ключевые этапы внедрения и наиболее распространённые ошибки, которых следует избегать.

Основные этапы внедрения системы вибродиагностики

1. Инвентаризация и ранжирование оборудования — определение критичности каждого агрегата, выбор точек измерения и периодичности контроля.
2. Разработка регламентов — создание маршрутных карт, инструкций по проведению измерений, критериев оценки состояния (нормы вибрации, тренды).
3. Обучение персонала — подготовка специалистов в соответствии с требованиями ГОСТ Р ИСО 18436-2 (уровень 1 и выше для выполнения вибродиагностики).
4. Оснащение средствами измерений — приобретение виброметров с необходимым набором функций и обеспечение их своевременной поверки.
5. Создание базы данных — внедрение программного обеспечения для хранения результатов, построения трендов и формирования отчётов.
6. Пилотный проект — апробация системы на ограниченном количестве оборудования с последующей корректировкой регламентов.
7. Масштабирование и постоянное совершенствование — распространение системы на весь парк оборудования и регулярный анализ эффективности.

Типичные ошибки при внедрении и эксплуатации

Особое внимание следует уделять качеству крепления датчика. Даже небольшое ослабление контакта приводит к значительному искажению высокочастотной части спектра и может полностью скрыть признаки развивающегося дефекта подшипника. При работе с моделями, оснащёнными выносным датчиком, необходимо регулярно проверять состояние соединительного кабеля и разъёмов.

Ещё одна распространённая ошибка — проведение измерений в нестабильных режимах работы оборудования. Для получения сопоставимых результатов важно фиксировать режим (нагрузка, частота вращения) и по возможности выполнять измерения при одинаковых условиях. В случае переменной нагрузки рекомендуется использовать трендовый анализ с нормализацией результатов.

10. Заключение

Вибродиагностика оборудования на промышленном предприятии является мощным инструментом перехода к предиктивному обслуживанию. Применение современных методов анализа вибрации — спектрального анализа низкочастотной вибрации, анализа огибающей, метода ударных импульсов и их комбинаций — позволяет выявлять зарождающиеся дефекты на ранних стадиях, предотвращать внезапные аварии и оптимизировать затраты на техническое обслуживание и ремонт.

Успех внедрения системы вибродиагностики зависит от правильного выбора методов в зависимости от типа оборудования, учёта нормативных требований (включая оценку неопределённости измерений по ГОСТ Р 70104-2023), квалификации персонала и наличия современных средств измерений. Портативные виброметры различного уровня функциональности — от компактных моделей для маршрутного контроля до многофункциональных приборов с возможностью спектрального анализа в реальном времени и работы с выносным датчиком — позволяют гибко решать задачи любого предприятия.

Организация системы вибродиагностики требует системного подхода: от инвентаризации оборудования и разработки регламентов до создания базы данных и постоянного совершенствования процессов. Избегание типичных ошибок (неправильное крепление датчика, игнорирование неопределённости, недостаточное обучение) существенно повышает достоверность получаемых результатов.

Внедрение предиктивной вибродиагностики даёт предприятию реальные конкурентные преимущества: снижение количества незапланированных простоев, оптимизацию затрат на запасные части и ремонт, повышение безопасности производства и продление ресурса оборудования.

Чтобы организовать надёжную и эффективную систему вибродиагностики на своём предприятии, стоит купить современный портативный виброметр, соответствующий специфике решаемых задач. Актуальная цена функциональных моделей делает такое приобретение экономически оправданным вложением, которое быстро окупается за счёт предотвращения аварий и снижения затрат на внеплановые ремонты.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
