В7-220 виброметр портативный со встроенным датчиком с поверкой
В7-220 — портативный виброметр со встроенным датчиком вибрации, предназначенный для оперативного контроля технического состояния промышленного оборудования. Интеграция чувствительного элемента непосредственно в корпус прибора позволяет выполнять измерения без подключения внешних датчиков и дополнительных соединительных кабелей, что особенно удобно при проведении регулярных обходов и экспресс-диагностики.
Благодаря конструкции «прибор и датчик в одном корпусе» виброметр В7-220 обеспечивает быстрое проведение измерений на объектах контроля. Специалист может оперативно оценивать состояние оборудования непосредственно в местах эксплуатации, сокращая время подготовки к измерениям и повышая удобство работы в производственных условиях.
Прибор используется для контроля основных параметров вибрации, применяемых при технической диагностике вращающихся механизмов. Полученные данные позволяют отслеживать изменение состояния оборудования и своевременно выявлять признаки развивающихся дефектов.
Несмотря на наличие встроенного датчика, конструкцией предусмотрена возможность применения дополнительных щупов для решения отдельных диагностических задач, а также подключения наушников-стетоскопа для акустического контроля работы механизмов. Виброметр внесён в Государственный реестр средств измерений РФ и поставляется с поверкой.
Область применения портативного виброметра В7-220 со встроенным датчиком
- Контроль вибрационного состояния электродвигателей.
- Диагностика насосных агрегатов.
- Проверка вентиляторов и воздуходувок.
- Контроль компрессорного оборудования.
- Обследование станков и производственных механизмов.
- Периодический мониторинг вращающихся машин.
- Выявление признаков повышенной вибрации оборудования.
- Оценка технического состояния подшипниковых узлов.
- Контроль работы приводных механизмов и агрегатов.
Отличительные особенности виброметра В7-220 со встроенным датчиком
- Встроенный датчик вибрации в едином корпусе прибора.
- Измерение виброскорости, виброускорения и виброперемещения.
- Возможность применения дополнительных измерительных щупов.
- Подключение наушников-стетоскопа для акустической диагностики.
- Удобное портативное исполнение для оперативного контроля оборудования.
- Использование в программах технической диагностики и виброконтроля.
- Внесение в Государственный реестр средств измерений РФ.
- Поставка с действующей поверкой.
- Предназначен для работы непосредственно на объектах эксплуатации оборудования.

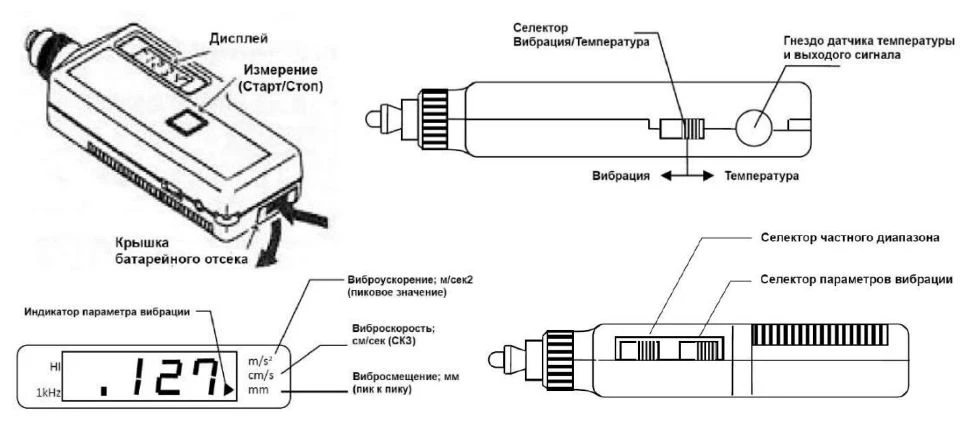

Внешний вид и элементы управления
Технические характеристики измерителя вибрации В7-220 со встроенным датчиком
| Параметр | Значение |
|---|---|
| Тип датчика | Встроенный |
| Дисплей | LCD 1,5" |
| Память измерений | Нет |
| Возможность использования щупа | Да |
| Возможность подключения датчика температуры | Да |
| Возможность подключения наушников-стетоскопа | Да |
| Диапазон измерения температуры (при использовании датчика температуры) | от -20 до +400 °С |
| Напряжение питания | 12 В |
| Потребляемая мощность | не более 1 Вт |
| Габаритные размеры (Д×Ш×В) | 185 × 68 × 30 мм |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ | не менее 10 000 ч |
Метрологические характеристики виброметра В7-220 со встроенным датчиком
| Параметр | Значение |
|---|---|
| Диапазон измерений СКЗ виброскорости | от 0,1 до 199,9 мм/с |
| Диапазон измерений размаха виброперемещения | от 0,001 до 1,999 мм |
| Диапазон измерений амплитуды виброускорения | от 0,1 до 199,9 м/с² |
| Диапазон частот при измерении виброскорости | от 5 до 1000 Гц |
| Диапазон частот при измерении виброперемещения | от 5 до 500 Гц |
| Диапазон частот при измерении виброускорения | от 5 до 15000 Гц |
| Предел допускаемой относительной погрешности измерения СКЗ виброскорости | ±10 % (от 5 до 20 Гц); ±5 % (св. 20 до 1000 Гц) |
| Предел допускаемой относительной погрешности измерения виброускорения | ±10 % (от 5 до 20 Гц); ±5 % (св. 20 до 15000 Гц) |
| Предел допускаемой относительной погрешности измерения виброперемещения | ±10 % (от 5 до 20 Гц); ±5 % (св. 20 до 500 Гц) |
Комплект поставки портативного виброметра со встроенным датчиком В7-220

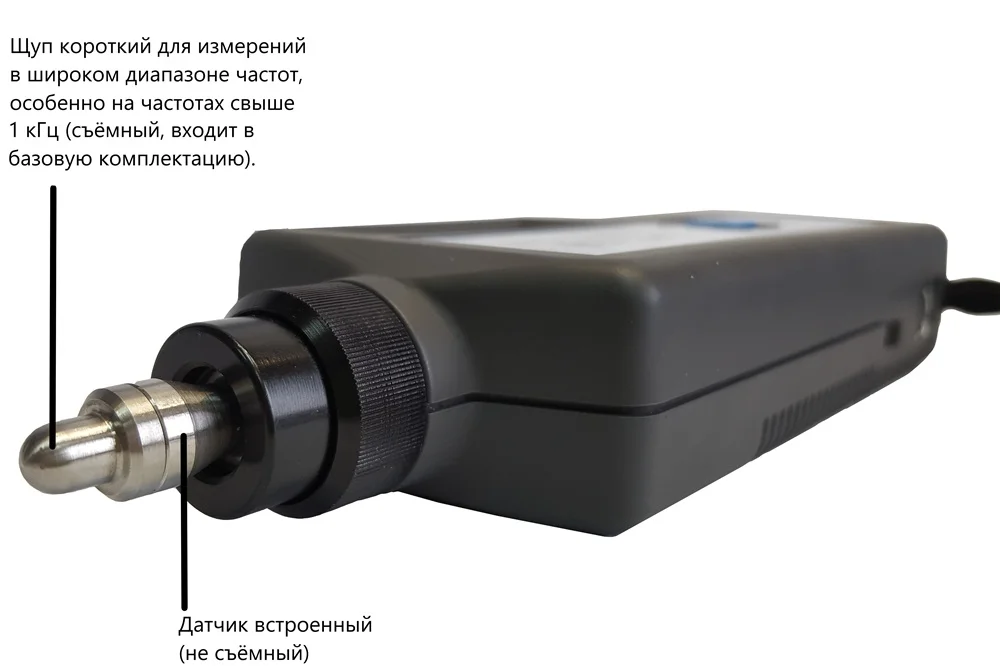

- Виброметр В7-220 (без батарейки Крона LR61/6F22) со встроенным датчиком и щупом коротким для измерений на высоких частотах - 1 шт.

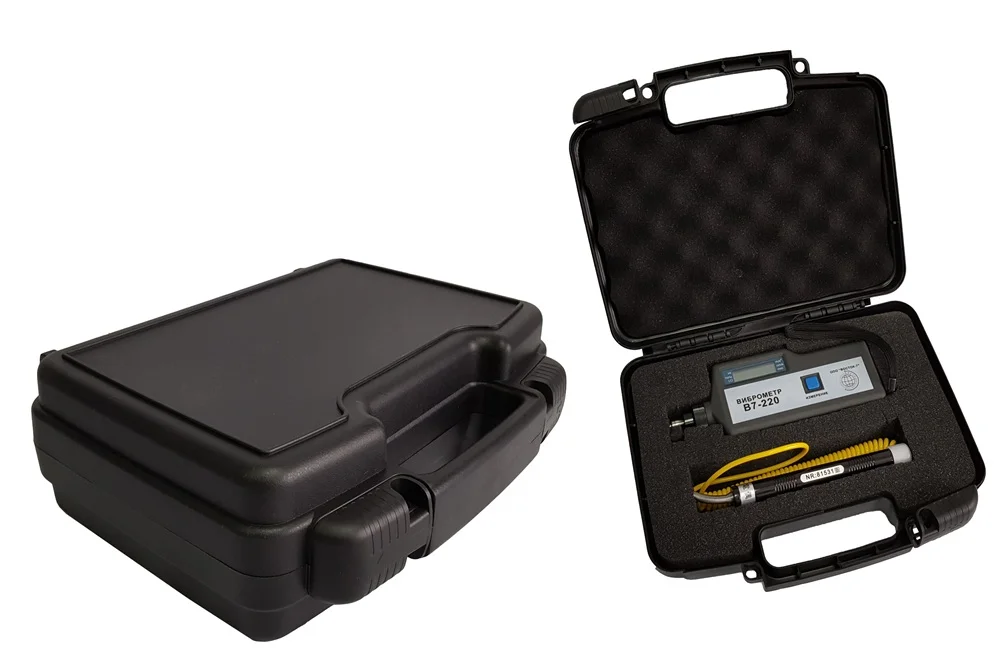

- Упаковочный кейс - 1 шт.
Дополнительная комплектация (На заказ):

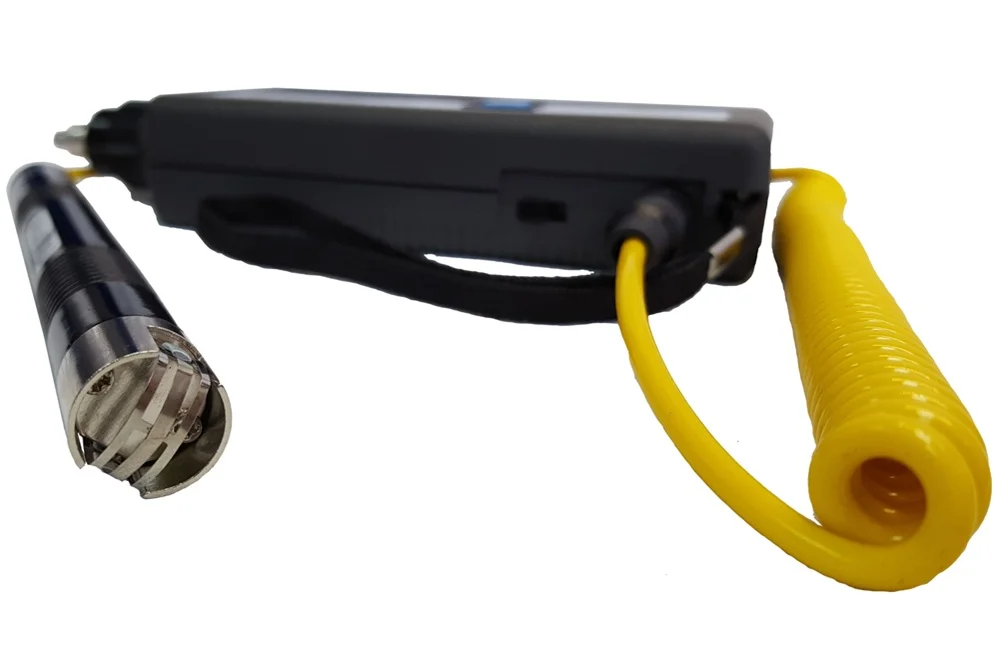

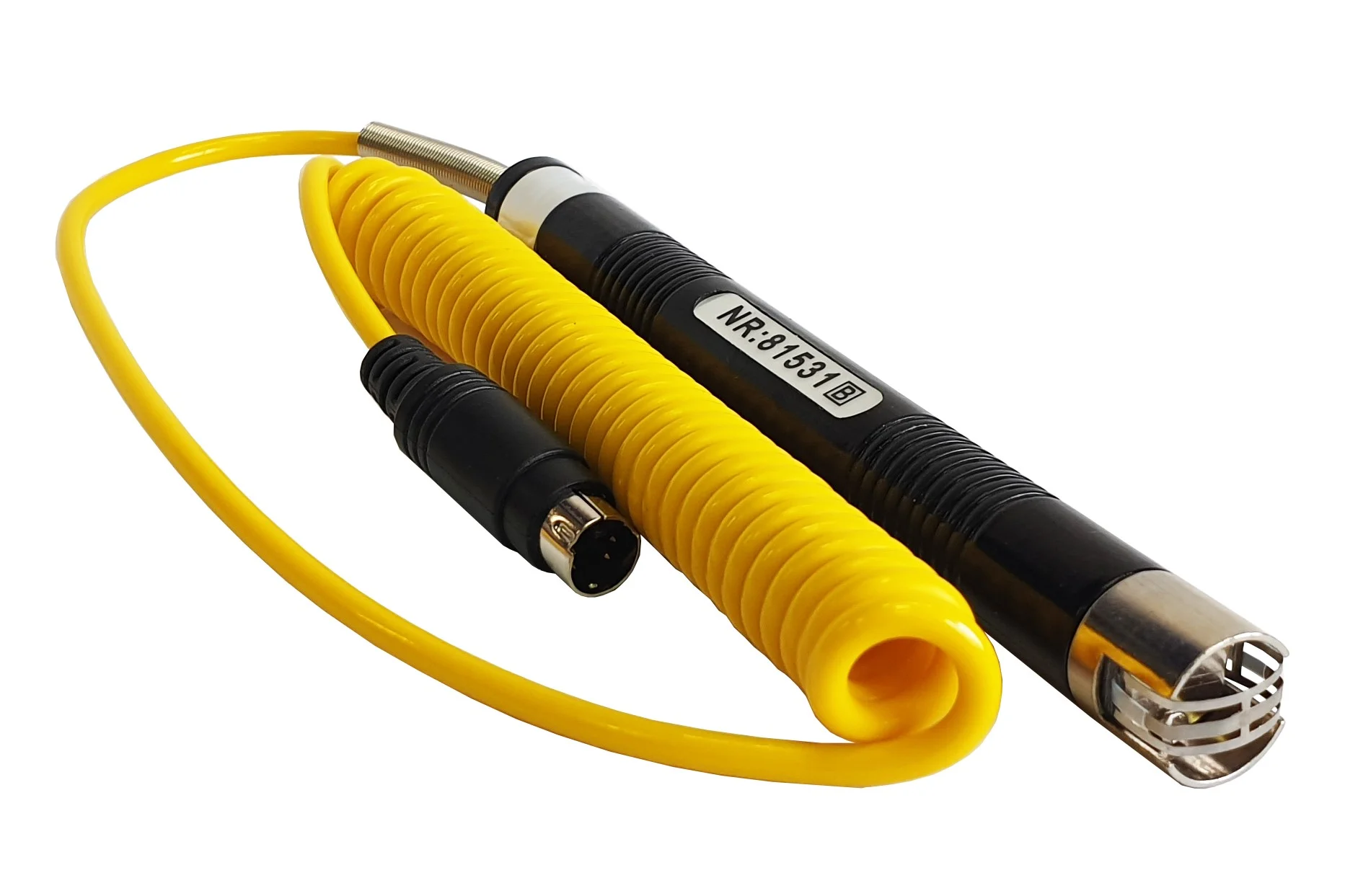

- Выносной датчик измерения температуры (термопара тип К, диапазон -20…+400 0С) с кабелем
- Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц
- Магнитное основание с резьбой М5
- Наушники-стетоскоп 2B 10кОм
