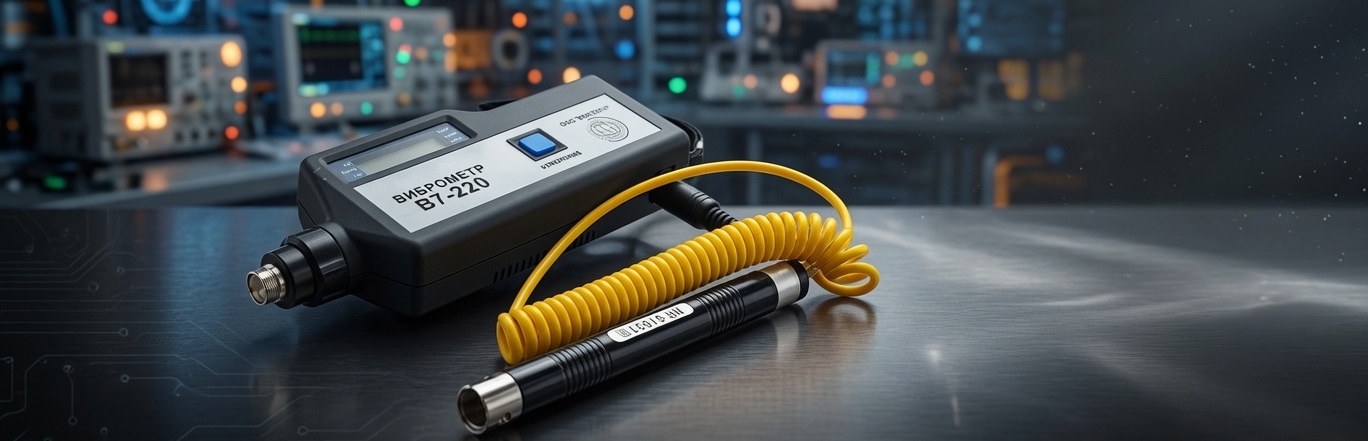

В7-220 с выносным датчиком: когда нужен расширенный функционал

Оглавление

1. Введение

Вибрация работающего оборудования представляет собой сложный сигнал, несущий информацию о состоянии его узлов. Как показывают многолетние исследования, колебательные силы в машинах имеют периодическую, случайную и ударную составляющие. В роторных машинах на низких частотах (до 1000 Гц) доминируют периодические компоненты, и спектральный анализ низкочастотной вибрации позволяет обнаружить до половины возможных дефектов задолго до аварийной ситуации.

В то же время высокочастотная вибрация несёт информацию о микроударах в подшипниках качения, возникающих при разрывах масляной плёнки. Для её регистрации требуется датчик, который можно установить максимально близко к источнику колебаний. Когда точки измерения находятся в труднодоступных или опасных зонах, стандартный прибор со встроенным датчиком не всегда обеспечивает необходимую точность и безопасность работы.

Именно в таких условиях проявляются преимущества виброметра В7-220 с выносным датчиком. Прибор сочетает классические функции измерения виброскорости, виброускорения и виброперемещения с возможностью подключения выносного акселерометра, измерения температуры и прослушивания вибрации через стетоскоп. Это позволяет получать более полную диагностическую картину без остановки оборудования и с минимальными рисками для персонала.

2. Основные измерительные возможности В7-220

Виброметр В7-220 предназначен для измерения трёх основных параметров вибрации, каждый из которых несёт специфическую диагностическую информацию в зависимости от частотного диапазона и типа оборудования.

Измерение виброскорости

Среднее квадратическое значение (СКЗ) виброскорости является наиболее универсальным параметром для оценки общего уровня вибрации роторного оборудования на низких и средних частотах. Этот параметр хорошо коррелирует с энергией колебаний и широко используется в нормативных документах для оценки воздействия вибрации на человека и для контроля состояния машин.

Виброметр В7-220 измеряет СКЗ виброскорости в диапазоне от 0,1 до 199,9 мм/с в полосе частот 10–1000 Гц. Такой диапазон оптимален для большинства насосов, вентиляторов, электродвигателей и компрессоров.

Измерение виброускорения

Амплитудное значение виброускорения информативно в высокочастотной области, где проявляются ударные процессы. В подшипниках качения дефекты вызывают короткие импульсы ускорения, которые хорошо регистрируются именно в этом параметре. Виброметр В7-220 позволяет измерять амплитуду виброускорения в широком частотном диапазоне, особенно при использовании короткого щупа для высоких частот.

Измерение виброперемещения

Размах виброперемещения важен при низкочастотных колебаниях большой амплитуды, характерных для дисбаланса, несоосности или резонансных явлений. Прибор определяет этот параметр в диапазоне от 0,001 до 1,999 мм.

Принцип обработки сигнала

Принцип действия основан на преобразовании механических колебаний в электрический сигнал пьезоэлектрическим датчиком ускорения. Далее выполняется одинарное или двойное интегрирование для получения виброскорости и виброперемещения соответственно. Это позволяет одним прибором получать все три параметра без замены датчиков.

Такой подход обеспечивает высокую информативность при компактных размерах прибора и автономном питании от батареек.

3. Выносной датчик: конструкция и ключевые преимущества

Одной из главных особенностей В7-220 является возможность подключения выносного датчика. В отличие от моделей со встроенным акселерометром, здесь измерительный блок соединён с датчиком кабелем. Это конструктивное решение открывает широкие возможности для диагностики в реальных производственных условиях.

Конструктивные особенности

• Выносной пьезоэлектрический акселерометр поставляется вместе с измерительным блоком (при заказе соответствующей комплектации).
• Кабельное соединение позволяет оператору находиться на безопасном расстоянии от вращающихся или горячих частей оборудования.
• Прибор комплектуется коротким щупом для измерений на высоких частотах и имеет возможность заказа длинного щупа для работы в диапазоне низких частот (10 Гц – 1 кГц) при малых уровнях энергии вибрации.
• Питание осуществляется от батареек, что обеспечивает полную автономность в полевых и цеховых условиях.

Когда выносной датчик даёт решающее преимущество

Выносной датчик необходим в следующих типичных ситуациях:

• Точки измерения расположены в труднодоступных местах (внутри кожухов, на высоте, в узких пространствах между агрегатами).
• Оборудование работает в опасных или загрязнённых зонах, где приближение оператора с прибором в руках нежелательно или запрещено по правилам безопасности.
• Требуется высокая точность установки датчика в определённой ориентации и с хорошим механическим контактом.
• Необходимо проводить серию измерений на нескольких точках без постоянного перемещения всего прибора.
• Измерения выполняются на горячих поверхностях (до +400 °C при использовании соответствующих аксессуаров и мер предосторожности).

Благодаря кабельному подключению специалист может зафиксировать датчик на объекте и проводить измерения, находясь в удобном и безопасном положении. Это особенно важно при контроле крупногабаритных насосных агрегатов, вентиляционных установок и компрессорных станций.

4. Когда стандартного функционала недостаточно: реальные производственные сценарии

На практике встречается множество ситуаций, в которых возможностей виброметра со встроенным датчиком оказывается недостаточно. Рассмотрим наиболее характерные случаи, когда расширенный функционал В7-220 с выносным датчиком становится необходимым.

4.1. Диагностика подшипников качения на ранних стадиях

Дефекты подшипников качения (выкрашивание, усталостные трещины, нарушение смазки) на начальном этапе проявляются через микроудары, возникающие при разрывах масляной плёнки между телами качения и кольцами. Эти процессы генерируют высокочастотные ударные импульсы, которые хорошо регистрируются в параметре виброускорения.

Для качественной регистрации таких импульсов датчик необходимо устанавливать максимально близко к подшипниковому узлу. Во многих случаях подшипники расположены внутри кожухов или в труднодоступных местах оборудования. Выносной датчик позволяет точно позиционировать акселерометр и получать сигнал с минимальными искажениями, вызванными прохождением вибрации через конструкцию.

В низкочастотном спектре такие дефекты могут не проявляться до тех пор, пока не разовьётся значительное повреждение. Поэтому ранняя диагностика требует именно высокочастотного канала и удобного доступа к точке измерения — возможностей, которые предоставляет В7-220 с выносным датчиком.

4.2. Контроль оборудования в опасных и ограниченных зонах

Многие промышленные объекты (насосные станции, компрессорные, вентиляционные камеры) имеют зоны с повышенной опасностью: вращающиеся части без ограждений, высокие температуры, наличие агрессивных сред или ограниченное пространство. Применение прибора со встроенным датчиком в таких условиях может быть небезопасным или невозможным.

Выносной датчик позволяет оператору оставаться на безопасном расстоянии, фиксируя акселерометр на объекте с помощью щупа или магнитного крепления. Это снижает риски и повышает качество измерений, так как оператор не торопится и может тщательно выбрать точку и направление измерения.

4.3. Измерения на низких частотах с использованием длинного щупа

При контроле низкочастотной вибрации (10–100 Гц) амплитуда сигналов часто невелика. В таких условиях короткий щуп может не обеспечивать достаточной чувствительности и надёжного контакта. Длинный щуп, специально предназначенный для диапазона 10 Гц – 1 кГц, позволяет улучшить передачу низкочастотных колебаний и получить более стабильные показания.

Виброметр В7-220 поддерживает работу с таким щупом, что делает его эффективным инструментом для диагностики дисбаланса, несоосности и резонансных явлений на тихоходных механизмах.

4.4. Контроль оборудования с высокими температурами поверхности

Повышенная температура подшипниковых узлов, корпусов редукторов или электродвигателей часто является косвенным признаком развивающихся дефектов (увеличение трения, нарушение смазки, перегрузка). Виброметр В7-220 позволяет одновременно с вибрационными измерениями контролировать температуру поверхности в диапазоне от −20 до +400 °C.

Это даёт возможность комплексно оценивать состояние узла: рост вибрации в сочетании с повышением температуры значительно повышает достоверность диагноза. Выносной датчик в таких случаях удобен, поскольку позволяет не подносить весь прибор к горячей поверхности.

4.5. Качественная диагностика по звуку вибрации

Опытные диагносты давно используют органы слуха для выявления слабых ударных составляющих на фоне интенсивных стационарных шумов. Виброметр В7-220 оснащён возможностью подключения наушников-стетоскопа с переключением диапазона на высокую или низкую частоту.

Эта функция особенно полезна при предварительной экспресс-диагностике. Специалист может быстро прослушать характер вибрации в разных точках и выявить аномальные звуки, соответствующие ударным процессам или повышенному трению. Данные прослушивания отлично дополняют количественные показания СКЗ и амплитуды, повышая общую информативность контроля.

5. Дополнительные функции В7-220 и их практическая ценность

Помимо основных вибрационных параметров, В7-220 предлагает несколько дополнительных возможностей, которые существенно расширяют область его применения.

Измерение температуры

Встроенная функция измерения температуры поверхности позволяет проводить комплексный мониторинг состояния узлов. Рост температуры часто предшествует или сопровождает увеличение вибрации при развитии таких дефектов, как нарушение смазки подшипников, перегрузка или перекос валов.

Прослушивание вибрации через стетоскоп

Возможность подключения наушников-стетоскопа с переключателем диапазона (высокая/низкая частота) превращает прибор в инструмент качественной диагностики. Эта функция особенно ценна при работе с оборудованием, где ударные составляющие ещё не достигли уровня, регистрируемого количественными методами, но уже хорошо различимы на слух.

Прослушивание позволяет опытному специалисту уловить характерные признаки дефектов (стук, скрежет, повышенный шум трения) и принять решение о необходимости более детального обследования с помощью спектрального анализа или других методов.

Автономность и мобильность

Питание от батареек, отсутствие необходимости в сетевом подключении и компактные размеры делают В7-220 удобным для работы в полевых условиях, на удалённых объектах и при обходах оборудования. Выносной датчик усиливает это преимущество, позволяя проводить измерения в любых, даже самых неудобных точках без ограничений по положению самого прибора.

6. Метрологические и технические характеристики

Виброметр В7-220 обеспечивает метрологические характеристики, достаточные для большинства задач эксплуатационной диагностики промышленного оборудования. Ниже приведены основные параметры прибора.

Погрешность измерений соответствует требованиям, предъявляемым к средствам виброизмерительной техники для эксплуатационного контроля. В основном рабочем диапазоне частот (20–1000 Гц) относительная погрешность не превышает ±5 %, что обеспечивает достаточную достоверность для принятия решений о техническом состоянии оборудования.

Прибор не имеет встроенной памяти, что ориентирует пользователя на оперативную фиксацию результатов в журнале или на внешнем носителе. Это упрощает конструкцию и повышает надёжность в условиях повышенной вибрации и загрязнённости.

7. Нормативная база измерений вибрации

Качественное проведение вибрационных измерений требует строгого соблюдения методических требований, изложенных в действующих национальных стандартах. Эти документы определяют не только порядок проведения измерений, но и правила оценки их точности, что особенно важно при принятии решений о техническом обслуживании оборудования по фактическому состоянию.

Основополагающим документом для измерений общей вибрации на рабочих местах является ГОСТ 31319. Он устанавливает требования к проведению измерений и оценке воздействия вибрации на человека. Для локальной вибрации, передаваемой на руки оператора через рукоятки или органы управления, применяется ГОСТ 31192.2. Оба стандарта содержат чёткие указания по выбору точек измерения, направлений, продолжительности измерений и обработке результатов.

Важным аспектом современного подхода к измерениям является оценка неопределённости результатов. Этому вопросу посвящён ГОСТ Р 70104—2023, который устанавливает методы оценки неопределённости измерения вибрации на рабочих местах. Неопределённость включает вклады от многих влияющих факторов: характеристик средства измерений, способа крепления датчика, условий окружающей среды, квалификации оператора и точности позиционирования датчика.

Влияющие факторы и снижение неопределённости

При использовании выносного датчика существенно снижается одна из значимых составляющих неопределённости — ошибка, связанная с неправильным или нестабильным контактом датчика с объектом. Кабельное соединение позволяет оператору:

• точно выбрать и зафиксировать точку измерения;
• обеспечить оптимальную ориентацию датчика по осям;
• избежать влияния вибрации самого прибора на результаты;
• проводить измерения в зонах с повышенной температурой или загрязнённостью без риска для средства измерений.

В соответствии с рекомендациями ГОСТ Р 70104—2023 все эти факторы должны учитываться при составлении бюджета неопределённости. Применение выносного датчика делает процесс измерения более контролируемым и воспроизводимым, что повышает доверие к полученным данным при планировании ремонтных работ.

Для машин роторного типа низкочастотная вибрация (до 1000 Гц) несёт основную диагностическую информацию о периодических составляющих колебательных сил. Высокочастотные компоненты позволяют выявлять ударные процессы в подшипниках. Нормативные документы не ограничивают частотный диапазон измерений для целей диагностики, однако требуют, чтобы методика обеспечивала достаточную чувствительность и стабильность результатов во всём используемом диапазоне.

8. Сравнение подходов: встроенный vs выносной датчик

Выбор между виброметром со встроенным датчиком и моделью с выносным датчиком зависит от конкретных производственных условий и задач диагностики. Ниже приведено сравнение двух подходов по ключевым критериям.

Когда предпочтителен встроенный датчик

• Оборудование имеет удобный доступ ко всем контрольным точкам (открытые подшипниковые узлы, низко расположенные агрегаты).
• Выполняются быстрые периодические обходы большого количества однотипных машин.
• Оператор работает в чистых и безопасных условиях без ограничений по приближению к оборудованию.
• Бюджетные ограничения не позволяют приобретать расширенные комплектации.

Когда необходим выносной датчик

• Контрольные точки находятся внутри кожухов, на высоте, в узких проёмах или опасных зонах.
• Требуется высокая точность позиционирования датчика (например, для регистрации высокочастотных ударных импульсов в подшипниках).
• Измерения проводятся на горячих поверхностях или в условиях повышенной загрязнённости.
• Необходимо сочетать вибрационные измерения с контролем температуры и прослушиванием.
• Оборудование относится к компактным машинам большой удельной мощности, где многие узлы труднодоступны.

Таким образом, выносной датчик становится необходимым инструментом именно в тех случаях, когда стандартный подход не обеспечивает достаточного качества диагностической информации или создаёт риски для персонала.

9. Практические рекомендации по применению В7-220 с выносным датчиком

Для получения максимальной диагностической информации при использовании виброметра В7-220 с выносным датчиком рекомендуется придерживаться следующей последовательности действий.

Подготовка к измерениям

1. Проверить заряд элементов питания и работоспособность прибора на эталонном источнике вибрации (если имеется).
2. Выбрать тип щупа: короткий — для высокочастотных измерений (диагностика подшипников), длинный — для низкочастотного диапазона (10–1000 Гц) при малых уровнях энергии.
3. Подготовить средства крепления датчика (магнитное основание, щуп с резьбой или ручной прижим).
4. Определить контрольные точки согласно типовым схемам для данного типа оборудования (обычно на подшипниковых щитах в трёх взаимно перпендикулярных направлениях).

Проведение измерений

1. Надёжно установить выносной датчик на выбранной точке, обеспечив хороший механический контакт.
2. Дождаться стабилизации показаний (обычно 5–10 секунд).
3. Зафиксировать значения СКЗ виброскорости, амплитуды виброускорения и размаха виброперемещения.
4. При необходимости измерить температуру поверхности в той же точке.
5. При наличии подозрительных показаний подключить наушники-стетоскоп и прослушать вибрацию в высоком и низком частотных диапазонах.
6. При обнаружении аномалий повторить измерения в соседних точках для локализации источника.

Интерпретация результатов

При анализе полученных данных полезно опираться на следующие общие правила, вытекающие из теории вибрационной диагностики:

• Повышенный уровень СКЗ виброскорости в диапазоне 10–1000 Гц чаще всего указывает на дисбаланс, несоосность, ослабление крепления или резонансные явления (периодические составляющие колебательных сил).
• Рост амплитуды виброускорения на высоких частотах (выше 1000 Гц) обычно связан с ударными процессами в подшипниках качения или зубчатых передачах (микроудары при разрывах масляной плёнки или дефектах поверхностей).
• Сочетание повышенной вибрации и роста температуры поверхности свидетельствует о развитии дефектов, связанных с увеличением трения (нарушение смазки, износ, перегрузка).
• Характерные звуки при прослушивании (стук, скрежет, металлический звон) подтверждают наличие ударных составляющих и помогают дифференцировать тип дефекта.

Дополнительные советы

• Всегда сравнивайте текущие значения с базовыми (измеренными на новом или после ремонта оборудовании) и отслеживайте тренды.
• При работе с поршневыми машинами учитывайте, что ударные силы в них максимальны, поэтому высокочастотный канал и прослушивание особенно информативны.
• Документируйте не только числовые значения, но и условия измерения (направление, точка, температура окружающей среды), чтобы снизить неопределённость при последующем анализе.
• При обнаружении значительного превышения нормативных или базовых уровней рекомендуется провести более глубокий спектральный анализ с помощью специализированных приборов-анализаторов.

Соблюдение этих рекомендаций позволяет максимально эффективно использовать возможности В7-220 с выносным датчиком и получать достоверную информацию о состоянии оборудования даже в сложных производственных условиях.

10. Заключение

Если вы регулярно сталкиваетесь с задачами вибрационного контроля в условиях ограниченного доступа, повышенных температур или требуете дополнительной информации о температуре и акустических признаках состояния оборудования, имеет смысл купить виброметр с выносным датчиком и расширенным функционалом. Актуальную цену и условия поставки можно уточнить в каталоге.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
