В7-220 виброметр портативный с выносным датчиком с поверкой
В7-220 — портативный виброметр с выносным датчиком, предназначенный для контроля технического состояния промышленного оборудования по параметрам вибрации. Прибор применяется при проведении эксплуатационного контроля, технического обслуживания, поиска неисправностей и оценки вибрационного состояния машин и механизмов непосредственно на месте их эксплуатации.
Основным преимуществом модели является использование выносного пьезоэлектрического датчика вибрации. В отличие от приборов со встроенным чувствительным элементом, В7-220 позволяет устанавливать датчик непосредственно в точке контроля, сохраняя измерительный блок в удобном для оператора положении. Такое решение значительно упрощает проведение измерений на оборудовании со сложным доступом к контролируемым узлам и обеспечивает более комфортную работу в стеснённых производственных условиях.
Наличие выносного датчика особенно востребовано при диагностике электродвигателей, насосов, вентиляторов, компрессоров, редукторов и других агрегатов, где точки контроля могут располагаться за защитными ограждениями, внутри технологических установок или в местах с ограниченным пространством для размещения прибора. Оператор может надёжно установить датчик на объект контроля и выполнять измерения без необходимости удерживать весь прибор непосредственно у измеряемого узла.
Виброметр В7-220 обеспечивает измерение основных параметров вибрации — виброускорения, виброскорости и виброперемещения. Полученные данные используются для контроля уровня вибрации оборудования, оценки его технического состояния и выявления признаков возникновения дефектов. Применение нескольких измеряемых параметров позволяет получать более полную информацию о характере механических колебаний и состоянии контролируемого объекта.
Для расширения диагностических возможностей прибор поддерживает подключение дополнительных принадлежностей. В частности, возможно использование наушников-стетоскопа для прослушивания механических шумов и вибраций, а также дополнительных щупов для работы в различных диапазонах частот. Предусмотрена возможность подключения внешнего датчика температуры, что позволяет совмещать вибрационный контроль с дополнительным мониторингом состояния оборудования.
Благодаря сочетанию портативного исполнения, выносного датчика и возможности работы с несколькими параметрами вибрации, В7-220 является удобным инструментом для специалистов служб эксплуатации, ремонта и вибродиагностики промышленного оборудования.
Область применения портативного виброметра В7-220 с выносным датчиком
- Контроль вибрационного состояния электродвигателей.
- Диагностика насосных агрегатов.
- Обследование вентиляторов и воздуходувок.
- Контроль работы редукторов и приводных механизмов.
- Проверка промышленного технологического оборудования.
- Проведение плановых виброизмерений в рамках технического обслуживания.
- Выявление повышенной вибрации и признаков развития механических дефектов.
- Контроль оборудования с ограниченным доступом к точкам измерения благодаря использованию выносного датчика.
Отличительные особенности виброметра В7-220 с выносным датчиком
- Выносной пьезоэлектрический датчик вибрации.
- Удобство проведения измерений на удалённых и труднодоступных участках оборудования.
- Измерение виброускорения, виброскорости и виброперемещения.
- Возможность подключения наушников-стетоскопа.
- Поддержка подключения внешнего датчика температуры.
- Совместимость с дополнительными измерительными щупами для различных диапазонов частот.
- Портативное исполнение для работы в производственных условиях.
- Наличие ремешка для удержания прибора при проведении измерений.
- Внесение в Государственный реестр средств измерений.
- Поставка с действующей поверкой.
Внешний вид и элементы управления
Технические характеристики измерителя вибрации В7-220 с выносным датчиком
| Наименование характеристики | Значение |
|---|---|
| Тип датчика | Встроенный датчик с возможностью подключения выносного датчика |
| Дисплей | LCD 1,5" |
| Память | Нет |
| Возможность использования щупа | Есть |
| Подключение датчика температуры | Есть |
| Подключение наушников-стетоскопа | Есть |
| Подключение к ПК и ПО обработки данных | Есть |
| Диапазон измерения температуры (при использовании термопары типа K) | от -20 до +400 °С |
| Погрешность измерения температуры | 1 % |
| Дискретность измерения температуры | 1 °С |
| Напряжение питания | 9 В (элемент LR61/6F22 «Крона») |
| Потребляемая мощность, не более | 1 Вт |
| Габаритные размеры, не более | 185 × 68 × 30 мм |
| Масса, не более | 200 г |
| Рабочая температура окружающей среды | от 0 до +40 °С |
| Нормальная температура эксплуатации | от +15 до +35 °С |
| Относительная влажность воздуха, не более | 98 % |
| Средняя наработка на отказ | не менее 10 000 ч |
| Средний срок службы | 10 лет |
| Номер в Госреестре СИ РФ | 83954-21 |
Метрологические характеристики виброметра В7-220 с выносным датчиком
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерений СКЗ виброскорости | от 0,1 до 199,9 мм/с |
| Диапазон измерений размаха виброперемещений | от 0,001 до 1,999 мм |
| Диапазон измерений амплитуды виброускорения | от 0,1 до 199,9 м/с² |
| Диапазон частот при измерении виброскорости | от 5 до 1000 Гц |
| Диапазон частот при измерении виброперемещений | от 5 до 500 Гц |
| Диапазон частот при измерении виброускорения | от 5 до 15000 Гц |
| Пределы допускаемой относительной погрешности измерения СКЗ виброскорости | ±10 % (от 5 до 20 Гц); ±5 % (св. 20 до 1000 Гц) |
| Пределы допускаемой относительной погрешности измерения амплитуды виброускорения | ±10 % (от 5 до 20 Гц); ±5 % (св. 20 до 15000 Гц) |
| Пределы допускаемой относительной погрешности измерения размаха виброперемещений | ±10 % (от 5 до 20 Гц); ±5 % (св. 20 до 500 Гц) |

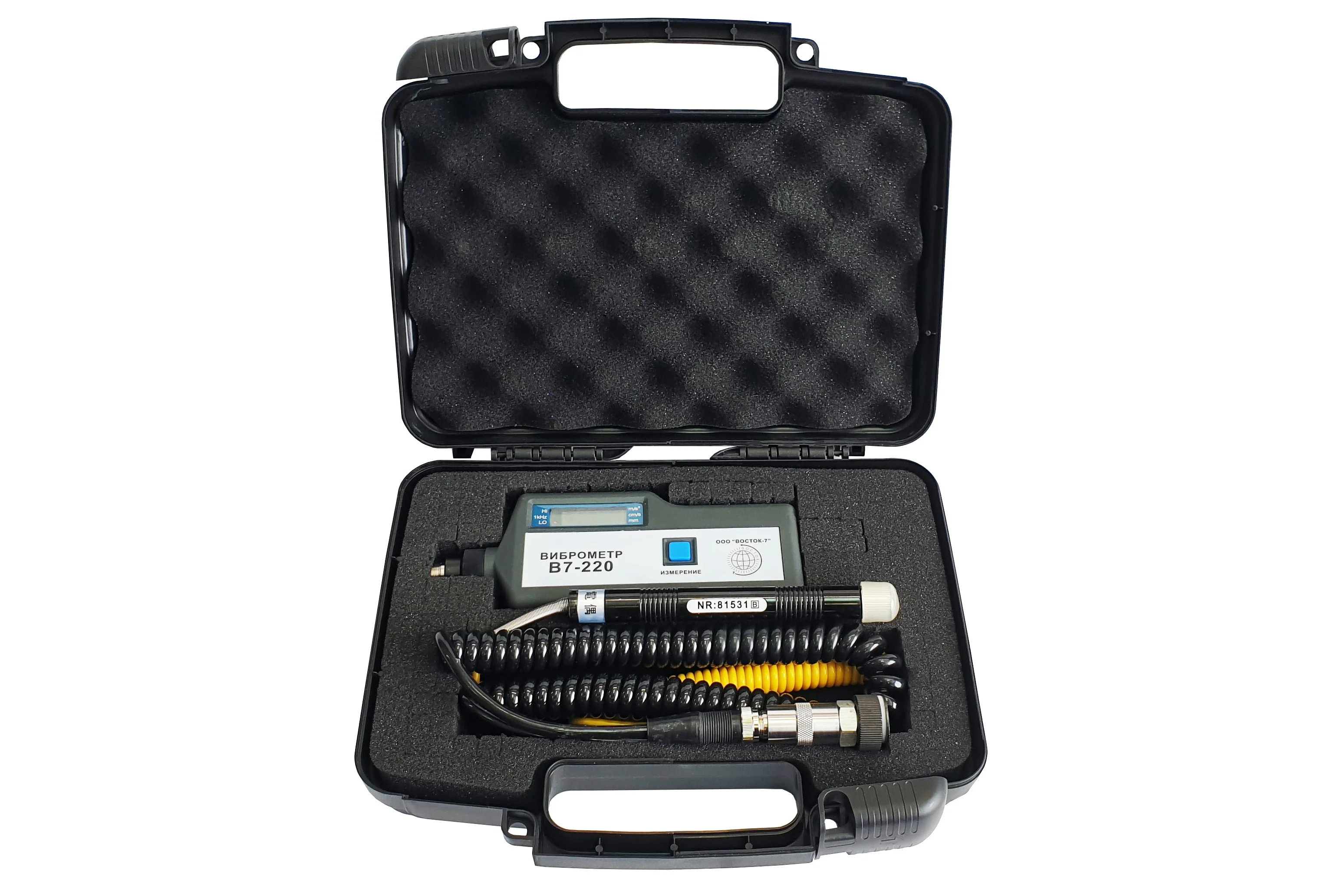

Комплект поставки портативного виброметра с выносным датчиком В7-220
- Виброметр В7-220 (без батарейки Крона LR61/6F22) с выносным датчиком - 1 шт.
- Упаковочный кейс - 1 шт.
Дополнительная комплектация (На заказ):
- Выносной датчик измерения температуры (термопара тип К, диапазон -20…+400 0С) с кабелем
- Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц
- Магнитное основание с резьбой М5
- Наушники-стетоскоп 2B 10кОм
