Что такое виброметр и как он работает

Оглавление

1. Введение
2. Что такое вибрация и почему важно её измерять
3. Основные параметры вибрации
4. Принцип работы виброметра
5. Типы портативных виброметров и их особенности
6. Метрологические характеристики и точность измерений
7. Применение виброметров в диагностике оборудования
8. Нормативные требования к измерениям вибрации
9. Рекомендации по выбору виброметра
10. Заключение

Введение

Вибрация — один из наиболее информативных диагностических признаков состояния механического оборудования. Её измерение позволяет выявлять развивающиеся дефекты на ранних стадиях, предотвращать аварийные остановы и переходить от планово-предупредительного ремонта к обслуживанию по фактическому техническому состоянию. Виброметр представляет собой специализированный измерительный прибор, предназначенный для количественной оценки параметров вибрации — ускорения, скорости и перемещения — в контрольных точках работающих машин и механизмов.

Современные портативные виброметры сочетают в себе высокую точность, удобство использования и возможность работы как в цеховых, так и в полевых условиях. Они находят широкое применение при диагностике вращающегося оборудования: электродвигателей, насосов, вентиляторов, компрессоров, редукторов, станков и поршневых машин. Правильно выбранный и грамотно используемый виброметр становится эффективным инструментом системы технического обслуживания и ремонта.

Что такое вибрация и почему важно её измерять

Вибрация — это механические колебания элементов конструкции машины относительно положения равновесия. В работающем оборудовании вибрация возникает в результате действия внутренних колебательных сил, которые передаются через опорные элементы и корпус на измерительные точки. Величина и характер вибрации зависят как от свойств самой колебательной системы (массы, жёсткости, демпфирования), так и от параметров возбуждающих сил.

Основные источники вибрации в машинах

В роторных машинах основными источниками вибрации являются:

• Дисбаланс ротора — наиболее распространённая причина повышенной вибрации на частоте вращения;
• Несоосность валов соединяемых агрегатов — приводит к появлению вибрации на частоте вращения и её гармониках;
• Дефекты подшипников качения — вызывают высокочастотную вибрацию с характерными частотами, определяемыми геометрией подшипника;
• Дефекты зубчатых передач — проявляются на частотах зацепления и их гармониках;
• Ослабление посадок и крепежных соединений — приводит к появлению субгармонических составляющих и повышению уровня случайной вибрации;
• Гидродинамические и аэродинамические явления в насосах и вентиляторах.

В поршневых машинах (двигатели внутреннего сгорания, компрессоры) дополнительно возникают значительные ударные нагрузки, связанные с процессами сгорания, движением поршней и клапанов. Это делает спектр вибрации более сложным и требует применения специализированных методов анализа.

Виды колебательных сил

Колебательные силы, действующие в машине, можно разделить на три основные группы:

1. Периодические составляющие — возникают при вращении несбалансированных масс, зубчатом зацеплении, работе электромагнитных полей. Они имеют чётко выраженные частоты, кратные частоте вращения.
2. Случайные составляющие — обусловлены трением, турбулентностью потоков, кавитацией. Их спектр обычно широкополосный.
3. Ударные (импульсные) составляющие — появляются при разрушении масляной плёнки в подшипниках, ударах в зазорах, микротрещинообразовании. Они характеризуются короткой длительностью и широким спектром частот.

Эффективная диагностика требует умения разделять эти составляющие и анализировать каждую из них с учётом передаточных характеристик колебательной системы машины. Именно для решения этой задачи и предназначены современные виброметры с развитыми возможностями обработки сигнала.

Основные параметры вибрации

Вибрация как физическое явление описывается тремя взаимосвязанными параметрами: ускорением, скоростью и перемещением. Каждый из них несёт специфическую диагностическую информацию и применяется в определённых частотных диапазонах.

Виброускорение

Виброускорение — это вторая производная перемещения по времени. Оно наиболее чувствительно к высокочастотным составляющим вибрации и поэтому широко используется для диагностики дефектов подшипников качения, зубчатых передач и других узлов, генерирующих ударные импульсы.

Среднеквадратическое значение (СКЗ) виброускорения рассчитывается по формуле:

где \( a(t) \) — мгновенное значение ускорения, \( T \) — интервал усреднения.

Пиковое значение ускорения применяется при анализе ударных процессов. В современных приборах часто измеряют как СКЗ, так и пиковые значения в выбранных полосах частот.

Виброскорость

Виброскорость — первая производная перемещения по времени. Она считается наиболее универсальным параметром для оценки общего технического состояния машин роторного типа в диапазоне частот примерно от 10 до 1000 Гц. Согласно многолетней практике, именно по уровню виброскорости чаще всего нормируют вибрацию оборудования.

Виброскорость получают путём однократного интегрирования сигнала ускорения:

На практике в виброметрах используется как аналоговое, так и цифровое интегрирование. СКЗ виброскорости является основным параметром, по которому во многих отраслях оценивают состояние оборудования.

Виброперемещение

Виброперемещение — это непосредственно амплитуда колебаний точки измерения. Оно наиболее информативно на низких частотах (ниже 10–20 Гц), где ускорение и скорость могут быть малы, а перемещение остаётся значительным. Размах виброперемещения (peak-to-peak) часто используется при контроле состояния тихоходных машин, фундаментов и крупных роторов.

Перемещение получают двойным интегрированием сигнала ускорения:

Сравнение параметров и области применения

Выбор измеряемого параметра зависит от типа оборудования, частотного диапазона доминирующих дефектов и требований нормативных документов. Современные виброметры позволяют измерять все три параметра одновременно или переключаться между ними в зависимости от решаемой задачи.

Принцип работы виброметра

В основе работы любого виброметра лежит преобразование механических колебаний в электрический сигнал с последующей его обработкой. Понимание этого процесса позволяет правильно интерпретировать результаты измерений и выбирать оптимальный режим работы прибора.

Пьезоэлектрический датчик ускорения

Главным чувствительным элементом виброметра является пьезоэлектрический акселерометр. Принцип его действия основан на пьезоэффекте: при механической деформации кристалла кварца или керамики на его электродах возникает электрический заряд, пропорциональный действующему ускорению.

Конструктивно акселерометр состоит из:

• инерционной массы;
• пьезоэлектрического элемента;
• корпуса с креплением (резьбовым, магнитным или с помощью щупа);
• встроенного предварительного усилителя (в современных датчиках ICP-типа).

Выходной сигнал датчика представляет собой напряжение или ток, изменяющийся во времени в соответствии с ускорением точки крепления. Частотный диапазон акселерометра определяется его резонансной частотой и характеристиками усилителя. Для большинства портативных виброметров рабочий диапазон начинается от 10 Гц и может доходить до 10 кГц и выше.

Обработка сигнала и интегрирование

Сигнал с акселерометра поступает в измерительный блок виброметра. Дальнейшая обработка зависит от того, какой параметр необходимо получить:

1. Для измерения виброускорения — сигнал усиливается, фильтруется и преобразуется в цифровую форму. Вычисляются СКЗ и пиковые значения в заданном частотном диапазоне.
2. Для измерения виброскорости — выполняется однократное интегрирование. В аналоговых схемах это реализуется с помощью интегрирующих RC-цепей, в цифровых — численными методами.
3. Для измерения виброперемещения — выполняется двойное интегрирование. На низких частотах требуется высокая стабильность и низкий уровень дрейфа, поэтому часто применяются цифровые методы с коррекцией.

Важной особенностью является необходимость фильтрации сигнала. В виброметрах применяются полосовые фильтры, ограничивающие полосу частот в соответствии с требованиями стандартов и задачами диагностики. Например, для общей оценки состояния роторного оборудования часто используется диапазон 10–1000 Гц.

Измерение различных параметров вибрации

Современные виброметры позволяют одновременно или последовательно получать несколько характеристик сигнала:

• Среднеквадратическое значение (СКЗ, RMS);
• Пиковое значение (Peak);
• Размах (Peak-to-Peak);
• В некоторых моделях — спектральное распределение энергии (частотный спектр).

Для расчёта СКЗ виброскорости используется формула:

где \( v(t) \) — мгновенное значение виброскорости.

Аналогично рассчитывается СКЗ ускорения. Пиковые значения определяются путём поиска максимумов в заданном интервале времени или с использованием детекторов пиков.

Цифровая обработка и современные возможности

В цифровых виброметрах аналоговый сигнал с датчика преобразуется в цифровой с помощью аналого-цифрового преобразователя (АЦП) с высокой разрядностью. Дальнейшая обработка выполняется микропроцессором по заложенным алгоритмам. Это позволяет:

• реализовывать сложные цифровые фильтры с крутыми характеристиками;
• выполнять быстрое преобразование Фурье (FFT) для получения спектра в реальном времени;
• применять алгоритмы выделения огибающей для диагностики подшипников;
• хранить результаты измерений во внутренней памяти;
• передавать данные на компьютер для последующего анализа.

Цифровая архитектура значительно повышает точность, стабильность и функциональные возможности прибора по сравнению с чисто аналоговыми решениями предыдущих поколений.

Типы портативных виброметров и их особенности

Портативные виброметры различаются по конструкции датчика, набору измеряемых параметров, наличию дополнительных функций и удобству использования в различных условиях. Выбор конкретного типа определяется характером решаемых задач диагностики.

Компактные модели карандашного типа

Наиболее простые и компактные виброметры выполнены в форме «карандаша» с встроенным датчиком. Датчик ускорения жёстко соединён с корпусом измерительного блока, что обеспечивает высокую механическую жёсткость и точность измерений на частотах до 1000 Гц. Такие приборы удобны для экспресс-контроля большого количества однотипного оборудования — электродвигателей, насосов, вентиляторов.

Типичными представителями этого класса являются модели, в которых измеряется СКЗ виброскорости в диапазоне 10–1000 Гц. Приборы этого типа отличаются малым весом, питанием от батареек и простотой эксплуатации. Они идеально подходят для ежедневного обхода оборудования и первичной оценки его состояния.

В более функциональных исполнениях карандашного типа добавляется возможность измерения пикового ускорения и размаха перемещения. Это позволяет расширить диапазон решаемых задач без существенного усложнения прибора. Частотный диапазон для ускорения в таких моделях обычно составляет 10–500 Гц или шире, в зависимости от конструкции датчика.

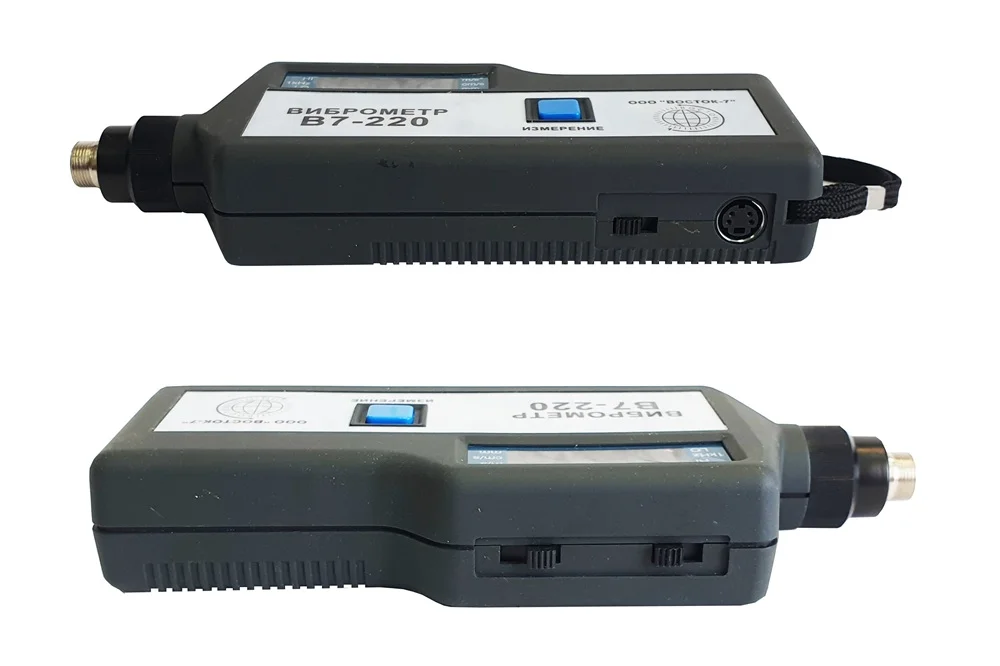

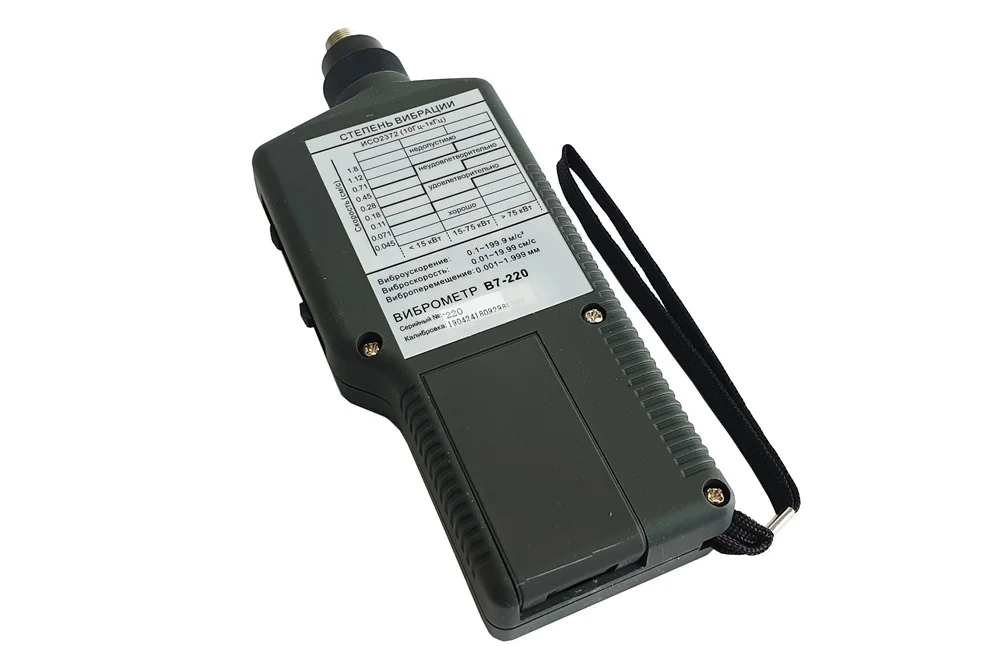

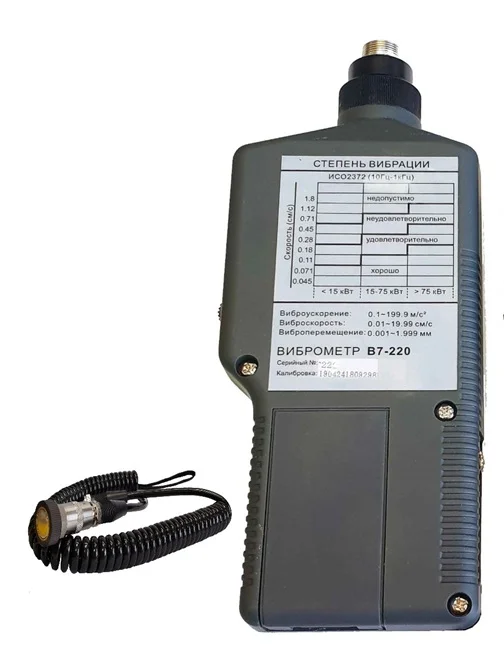

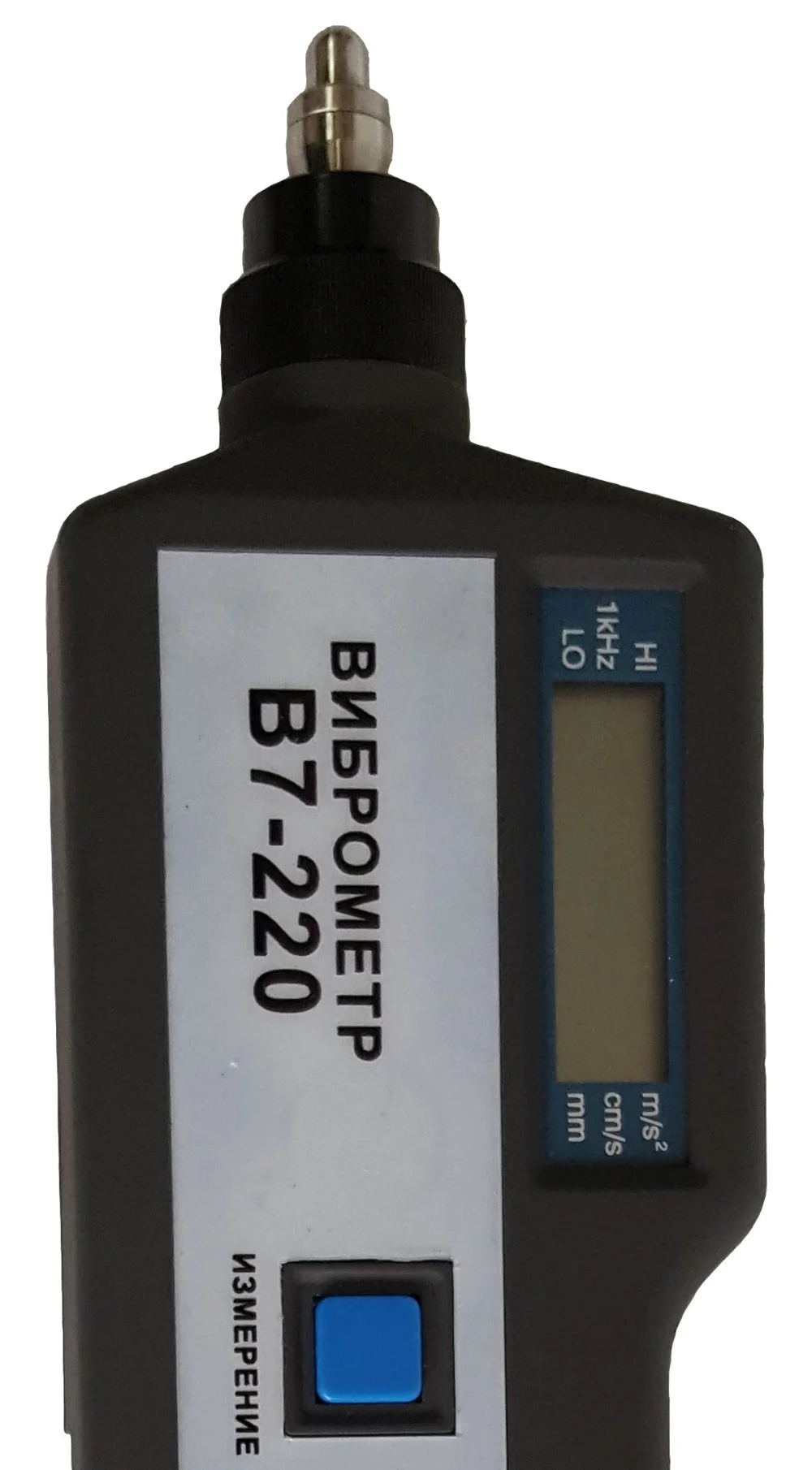

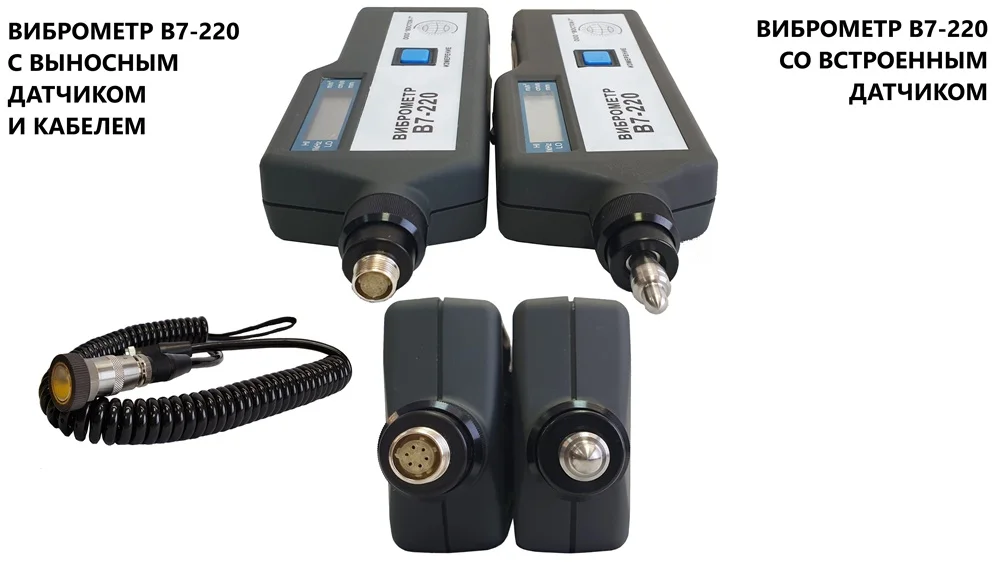

Модели с выносным датчиком

Для измерений в труднодоступных местах, на горячих поверхностях или при необходимости установки датчика в нескольких точках одного агрегата применяются виброметры с выносным датчиком, соединённым с измерительным блоком кабелем. Такой конструктив позволяет использовать магнитное крепление или резьбовое соединение непосредственно на корпусе машины, минимизируя влияние гибкого щупа на результат измерения.

Выносной датчик особенно полезен при контроле крупных агрегатов, где точки измерения расположены на значительном расстоянии друг от друга или в стеснённых условиях. Длина кабеля обычно составляет 1–2 метра, что обеспечивает достаточную свободу перемещения оператора.

В некоторых моделях предусмотрена дополнительная насадка со щупом для работы на низких частотах при малых уровнях энергии вибрации. Это расширяет возможности прибора при диагностике тихоходного оборудования.

Приборы с расширенными диагностическими функциями

Наиболее продвинутые портативные виброметры сочетают функции измерения вибрации с возможностями спектрального анализа в реальном времени. Они оснащаются цветными дисплеями, внутренней памятью большого объёма, интерфейсом связи с компьютером и программным обеспечением для обработки данных. Такие приборы позволяют не только регистрировать уровни вибрации, но и сразу получать спектральные диаграммы, выявлять доминирующие частоты и оценивать состояние подшипников по огибающей.

Дополнительные возможности включают:

• измерение частоты вращения в реальном времени;
• вывод результатов на встроенный принтер;
• режим контроля качества с заданием пороговых значений и сигнализацией о превышении;
• подсветку дисплея для работы в условиях недостаточной освещённости.

Отдельные модели дополнительно оснащаются функцией измерения температуры поверхности объекта и возможностью подключения наушников-стетоскопа для субъективной оценки характера вибрации (прослушивания). Переключение между высокочастотным и низкочастотным диапазонами позволяет оператору лучше различать источники шума и вибрации.

Метрологические характеристики и точность измерений

Точность измерений вибрации напрямую влияет на достоверность диагностических выводов. Метрологические характеристики виброметра определяются диапазоном измеряемых величин, пределами допускаемой погрешности, частотным диапазоном и стабильностью показаний во времени. При выборе прибора необходимо обращать внимание на соответствие этих характеристик требованиям конкретных задач и нормативных документов.

Основными нормируемыми параметрами для портативных виброметров являются:

• диапазон измерений СКЗ виброскорости;
• диапазон измерений размаха виброперемещения;
• диапазон измерений амплитуды виброускорения;
• пределы допускаемой относительной погрешности для каждого параметра в разных частотных поддиапазонах;
• рабочий частотный диапазон для каждого измеряемого параметра.

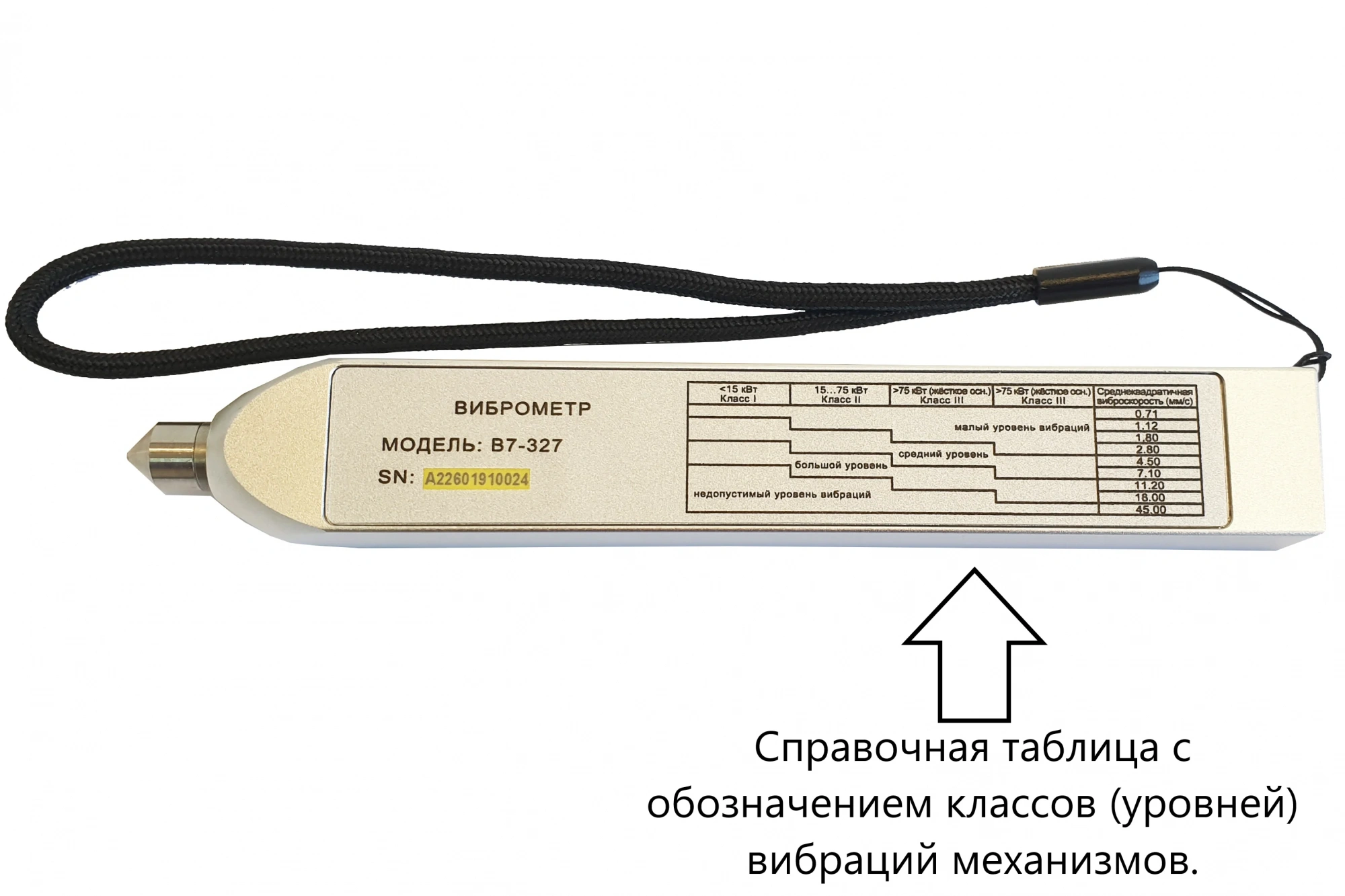

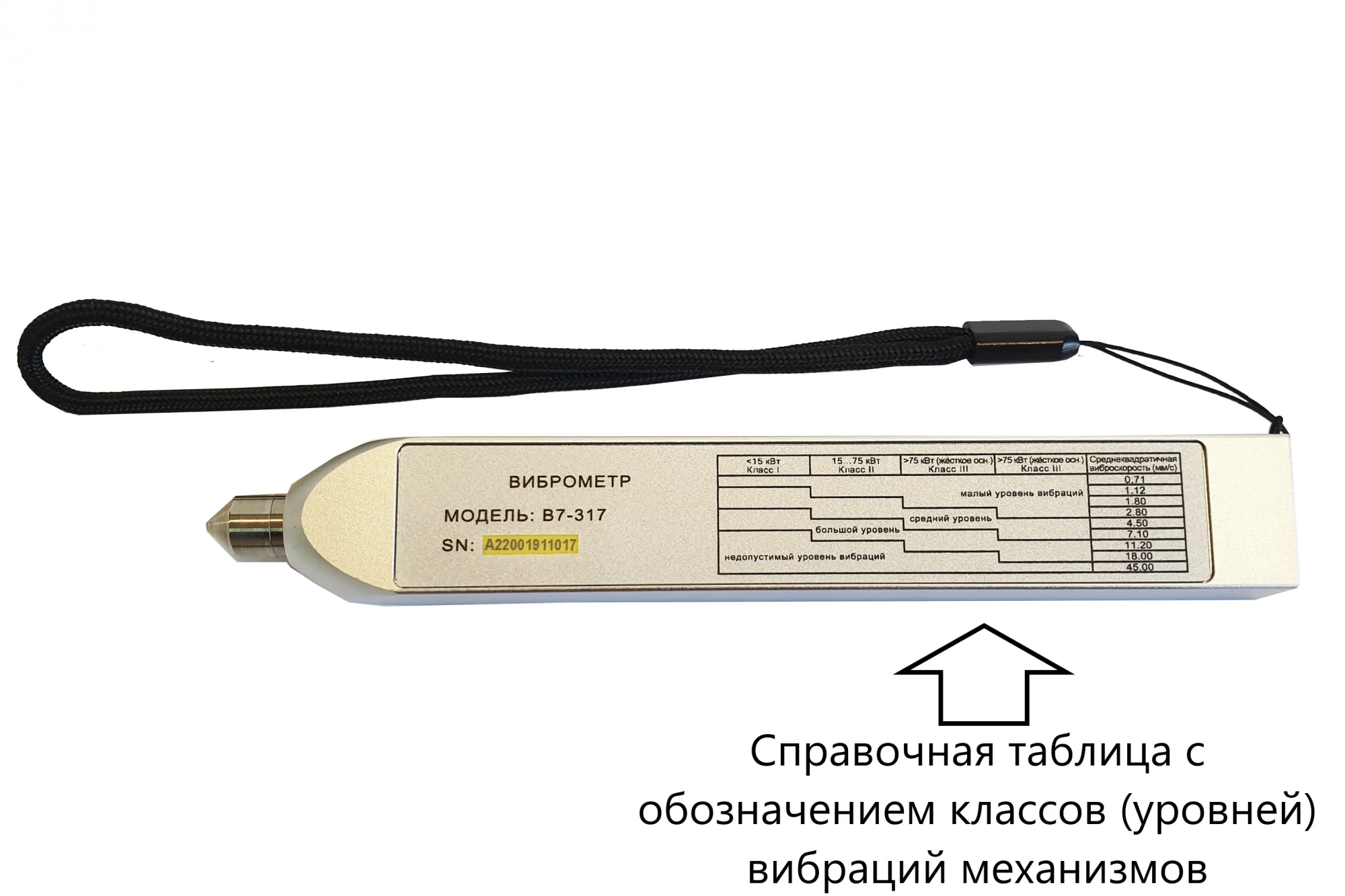

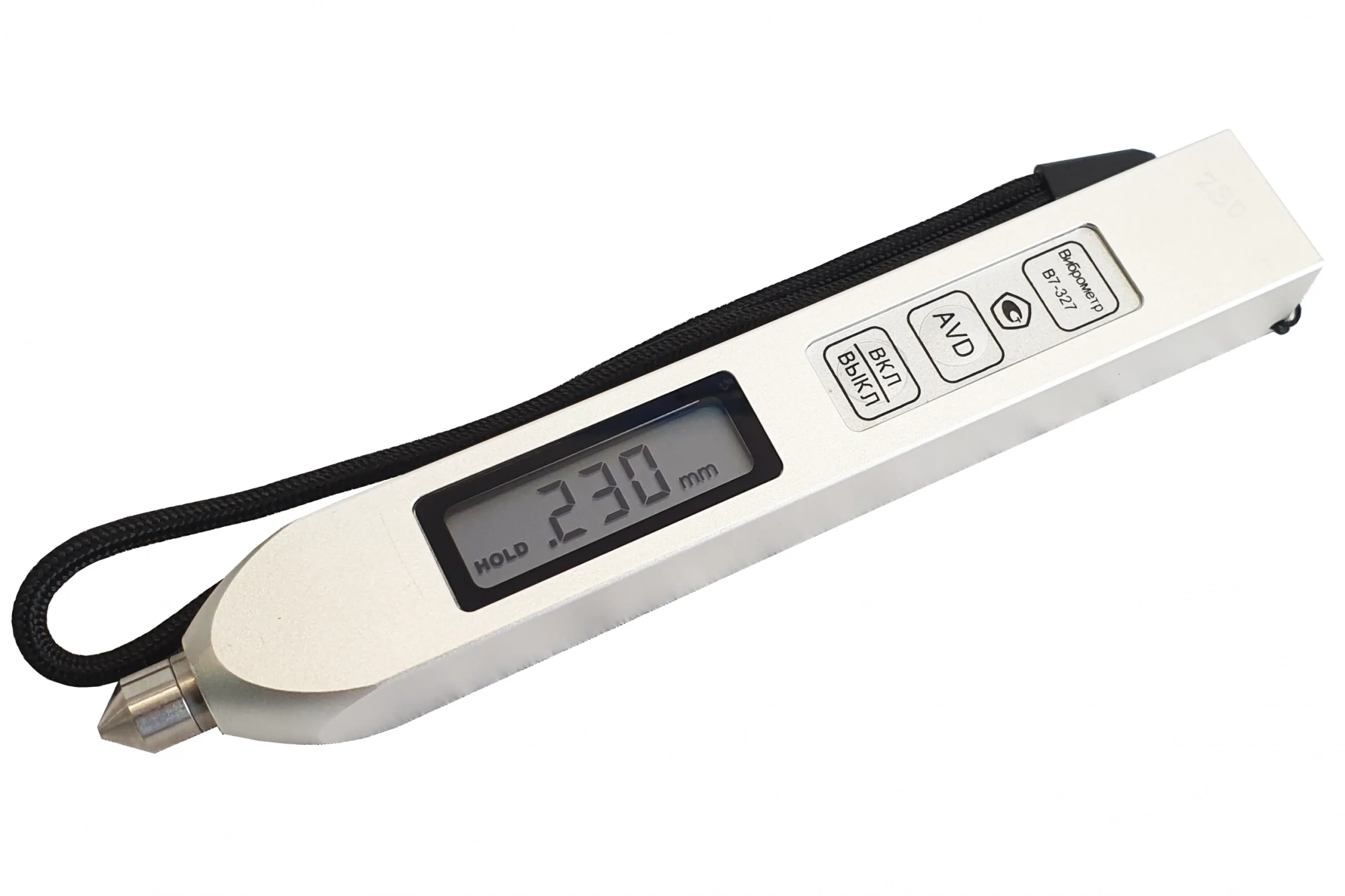

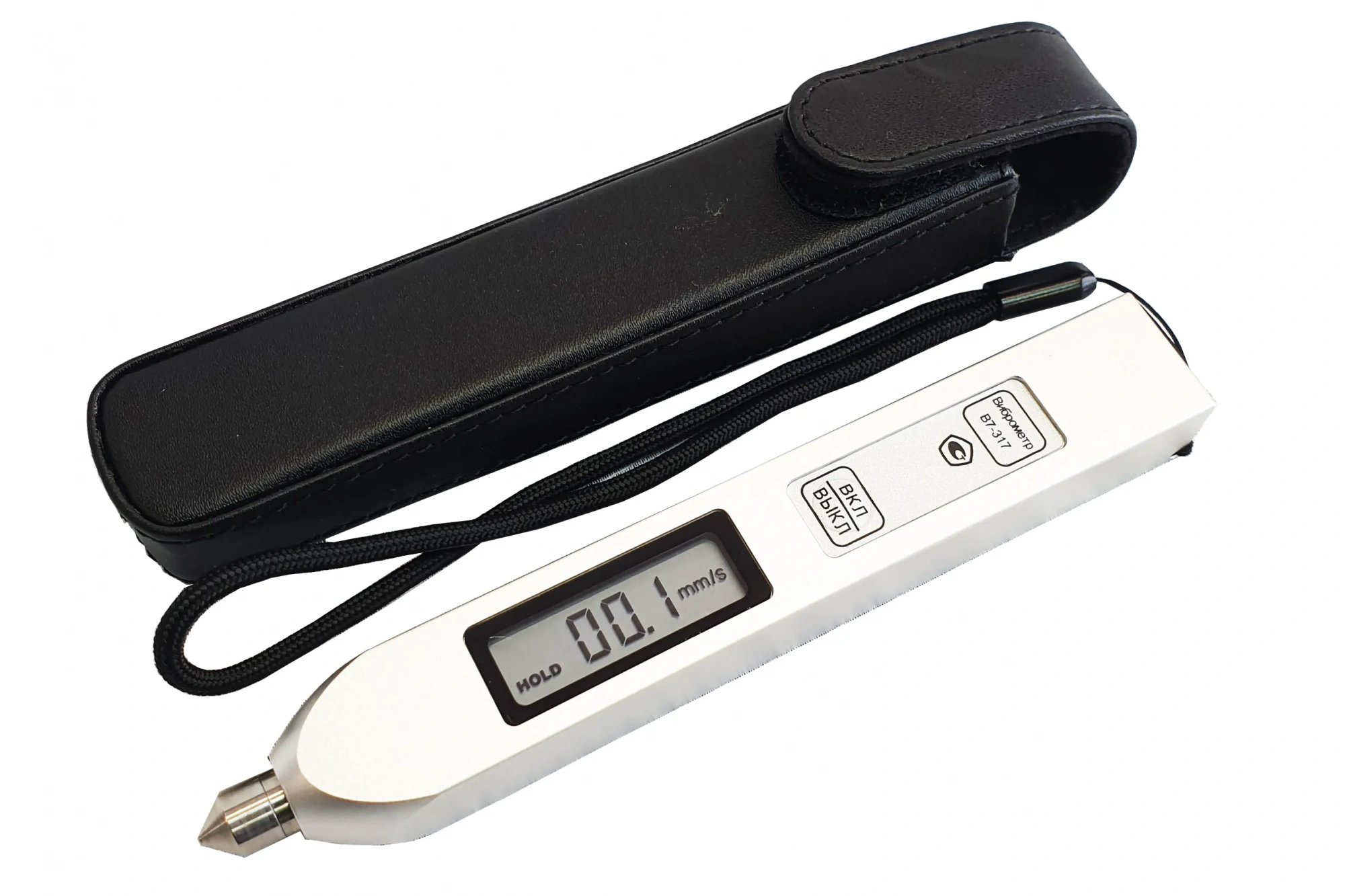

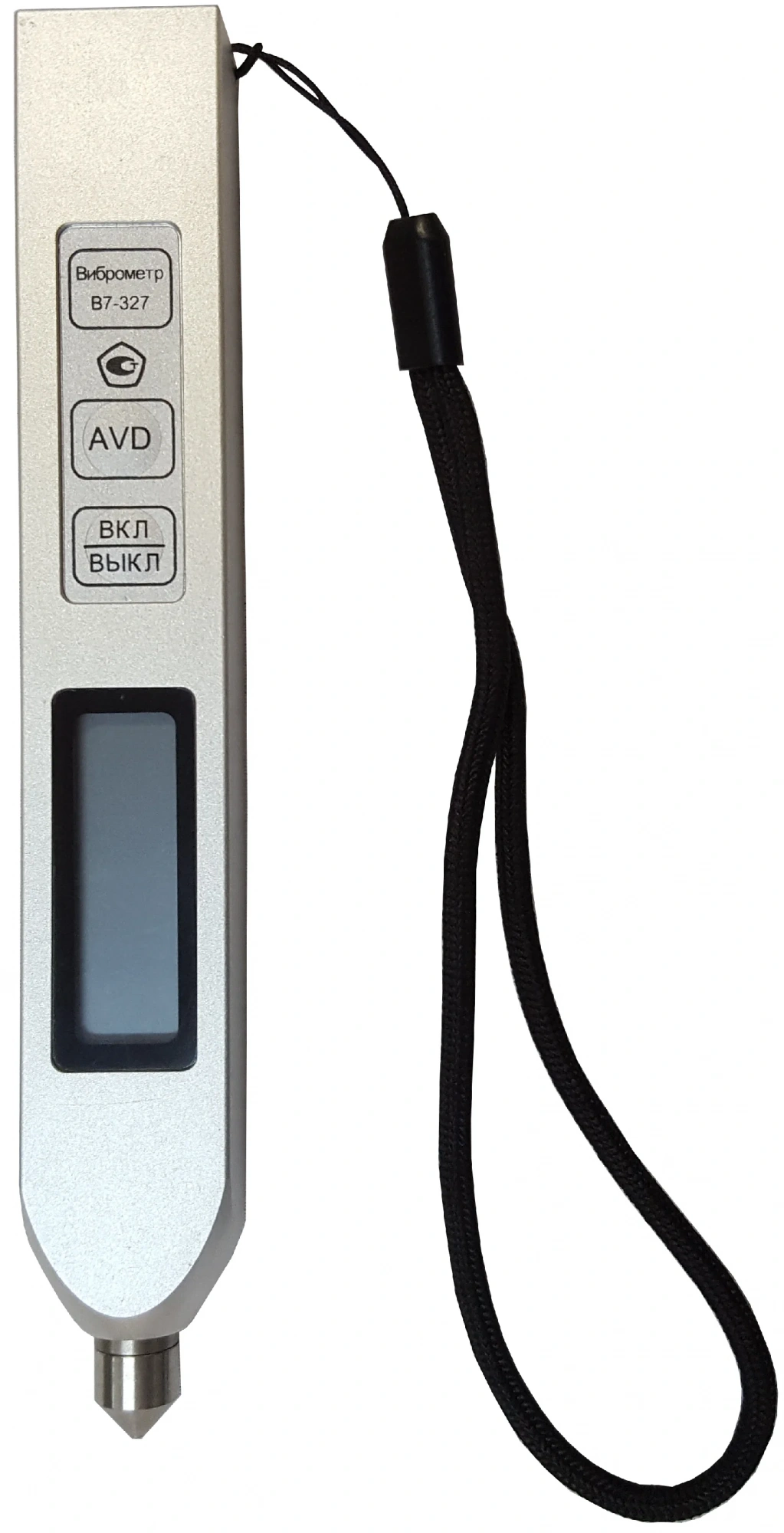

В компактных моделях карандашного типа с встроенным датчиком, таких как В7-317 и В7-327, диапазон измерений СКЗ виброскорости обычно составляет от 0,1 до 199,9 мм/с при частотах от 10 до 1000 Гц. Пределы допускаемой относительной погрешности в этих приборах составляют ±10 % в диапазоне 10–20 Гц и ±5 % в диапазоне 20–1000 Гц. Это обеспечивает достаточную точность для большинства задач экспресс-диагностики роторного оборудования.

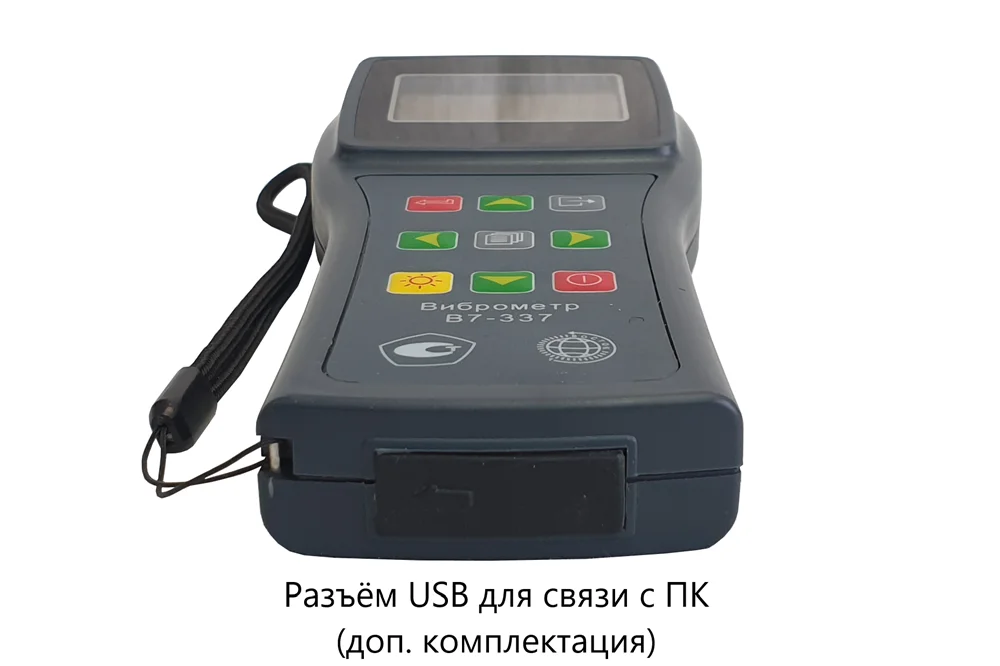

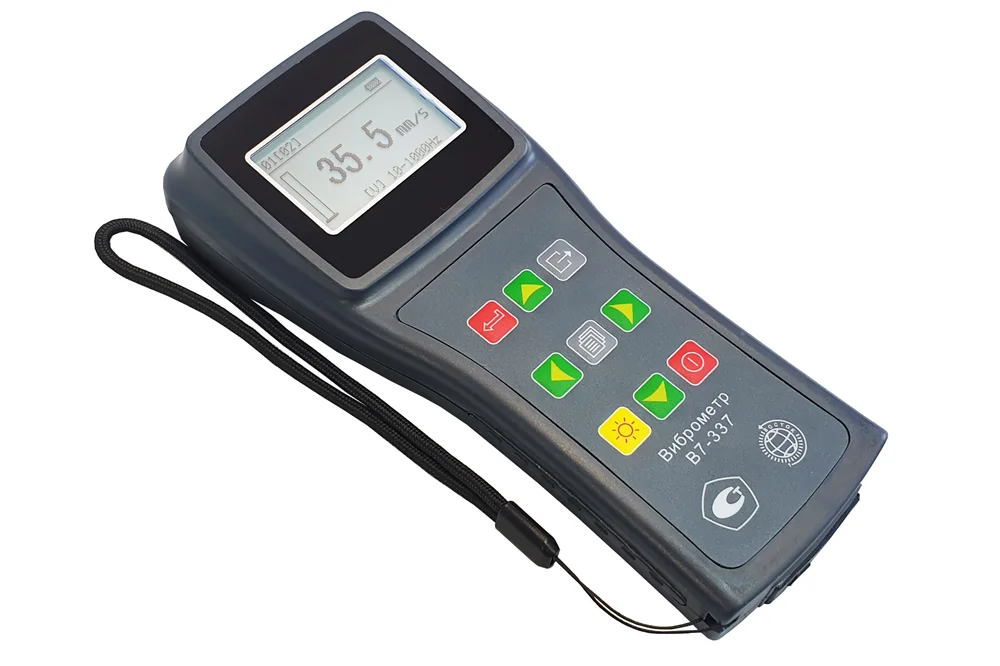

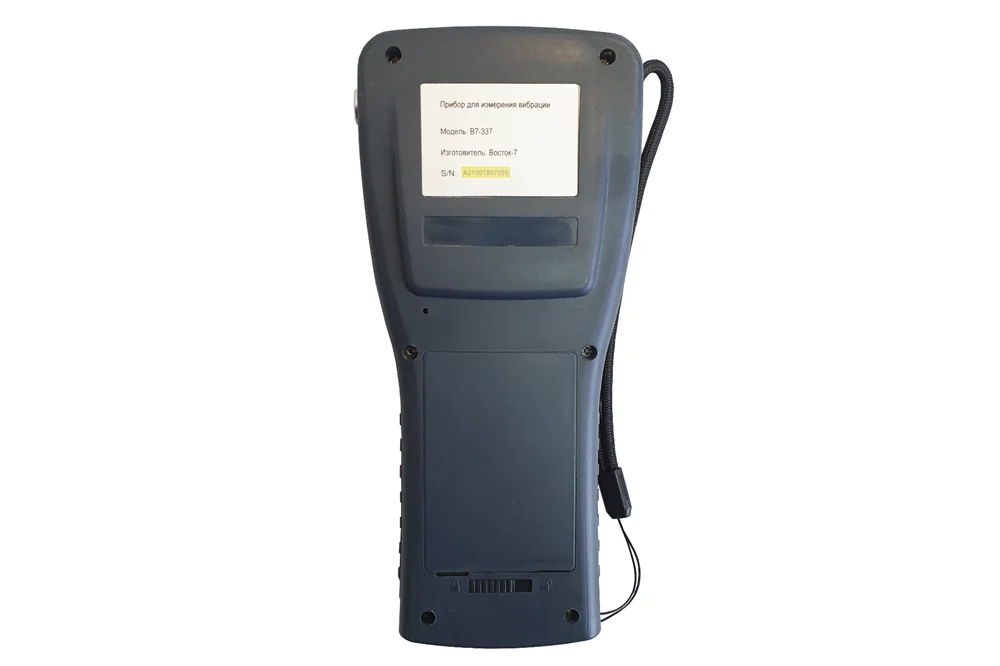

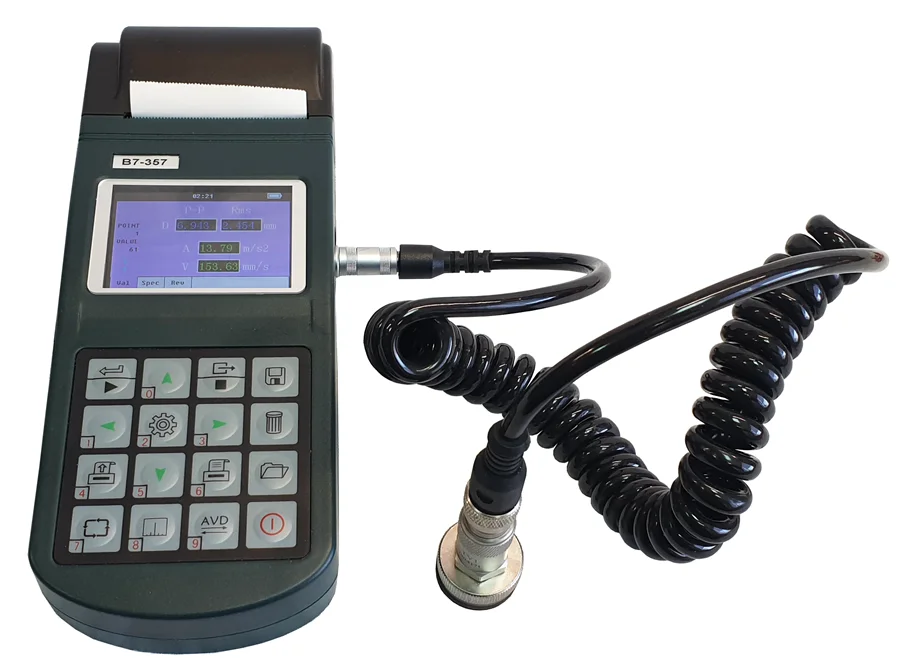

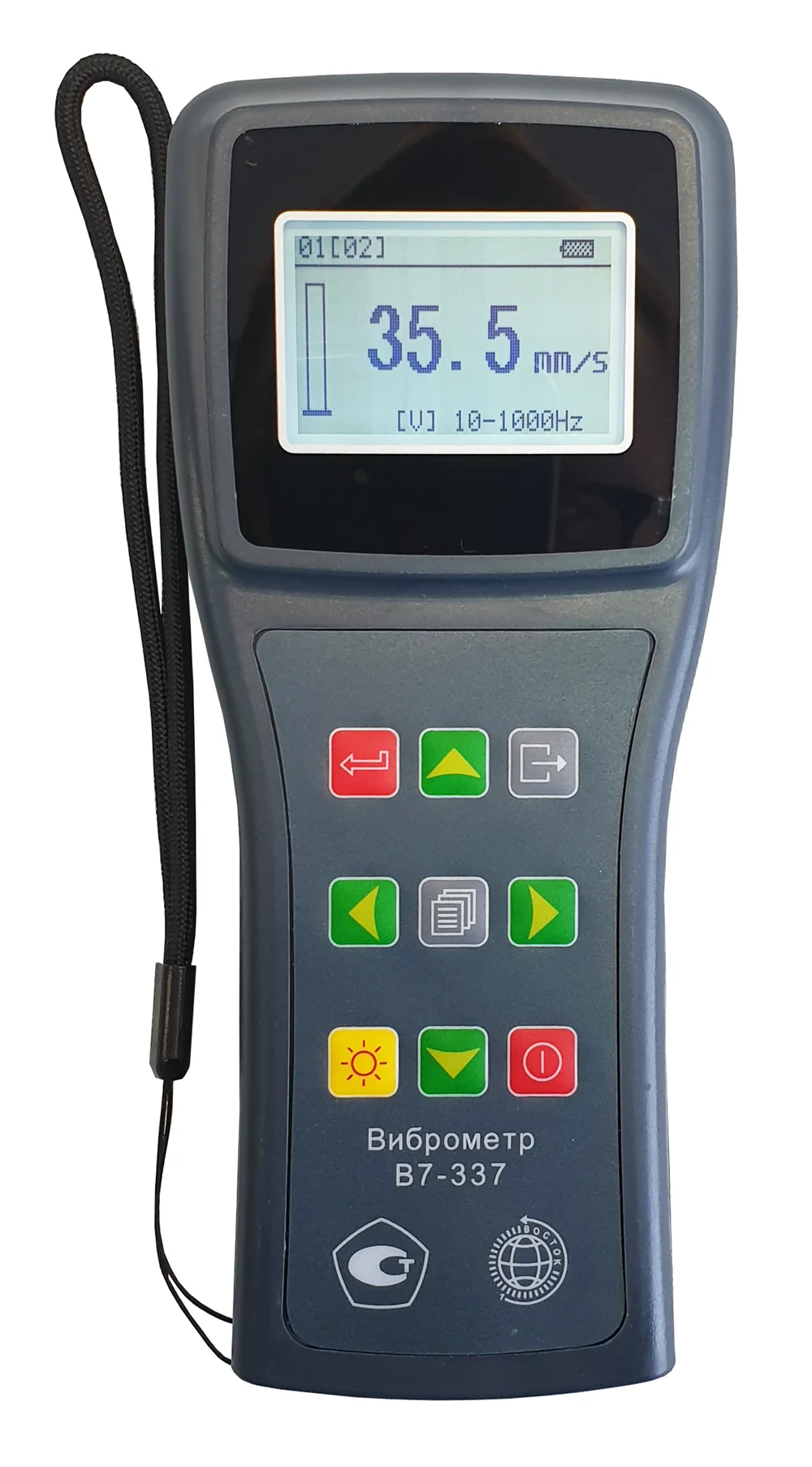

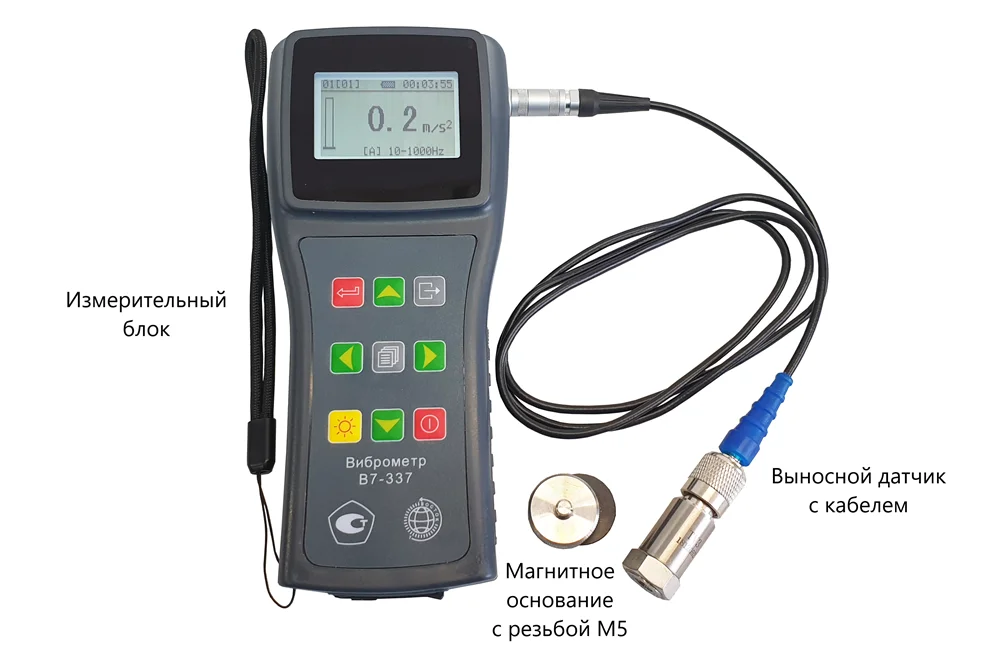

Модели с выносным датчиком и расширенными возможностями, например В7-337 и В7-357, имеют более широкий частотный диапазон для виброускорения — до 10 кГц. В диапазоне 20–5000 Гц их погрешность составляет ±5 %, что позволяет уверенно регистрировать высокочастотные составляющие, характерные для дефектов подшипников качения. Для низкочастотной области (10–20 Гц) и очень высоких частот (свыше 5000 Гц) погрешность увеличивается до ±10 %.

Особое внимание следует уделять стабильности показаний при изменении температуры окружающей среды и при длительной эксплуатации. В приборах с цифровой обработкой сигнала погрешность, как правило, более стабильна, чем в аналоговых моделях. Для ответственных измерений рекомендуется периодически проводить поверку виброметра в аккредитованной лаборатории.

Применение виброметров в диагностике оборудования

Виброметры являются основным инструментом функциональной вибрационной диагностики вращающегося и возвратно-поступательного оборудования. В зависимости от частотного диапазона и метода обработки сигнала они позволяют выявлять различные виды дефектов на разных стадиях их развития.

Диагностика по низкочастотной вибрации

В диапазоне до 1000 Гц основным методом является спектральный анализ виброскорости. Измеряя вибрацию в нескольких точках и направлениях, специалист может:

• обнаружить дисбаланс ротора по доминирующей составляющей на частоте вращения;
• выявить несоосность по повышенным уровням на частоте вращения и второй гармонике;
• зафиксировать ослабление посадок и дефекты муфт по появлению субгармоник и повышению уровня случайной составляющей;
• оценить общее техническое состояние оборудования по интегральным показателям виброскорости.

Этот подход позволяет обнаружить до половины возможных дефектов роторных машин задолго до возникновения аварийной ситуации. Измерения проводятся в установившемся режиме работы оборудования при номинальной нагрузке.

Диагностика по высокочастотной вибрации

Для выявления дефектов подшипников качения, зубчатых передач и других узлов, генерирующих ударные импульсы, применяют анализ высокочастотной вибрации (свыше 1–5 кГц). Современные виброметры с функцией выделения огибающей позволяют регистрировать процессы модуляции случайной вибрации, вызванные микроударами при разрушении масляной плёнки или повреждении беговых дорожек.

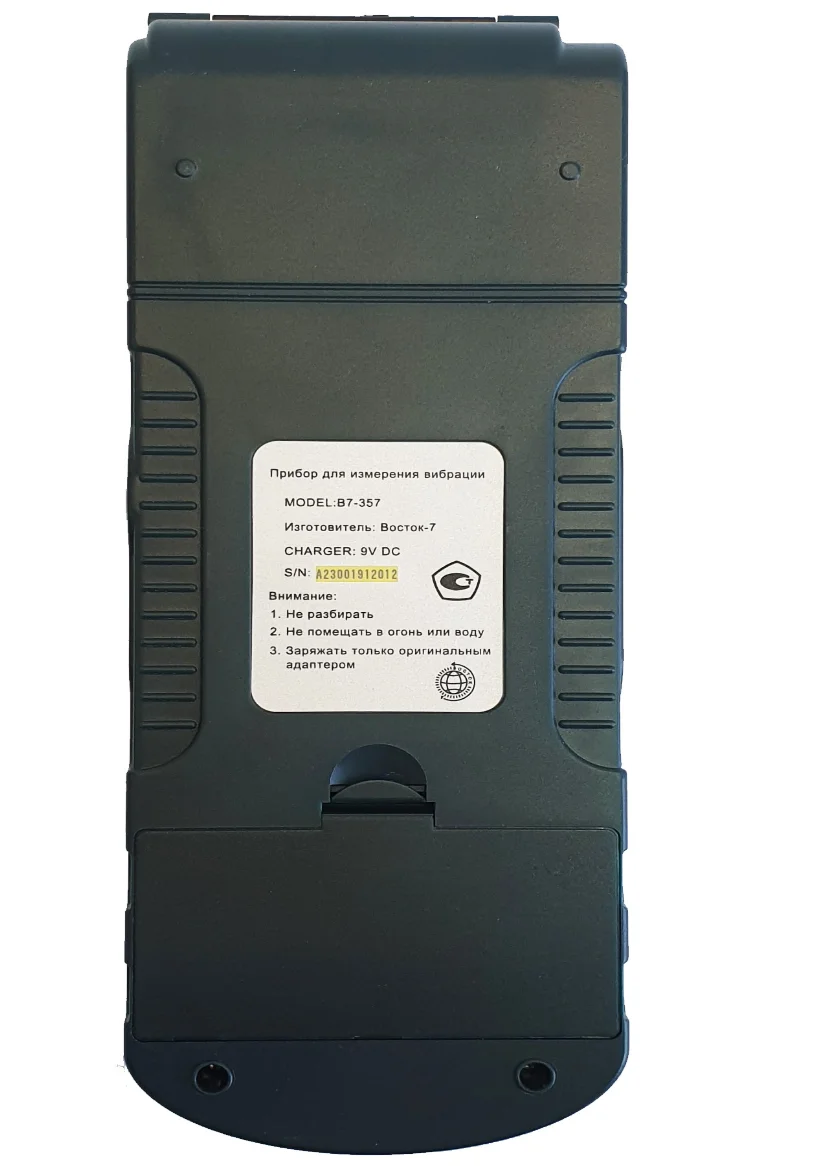

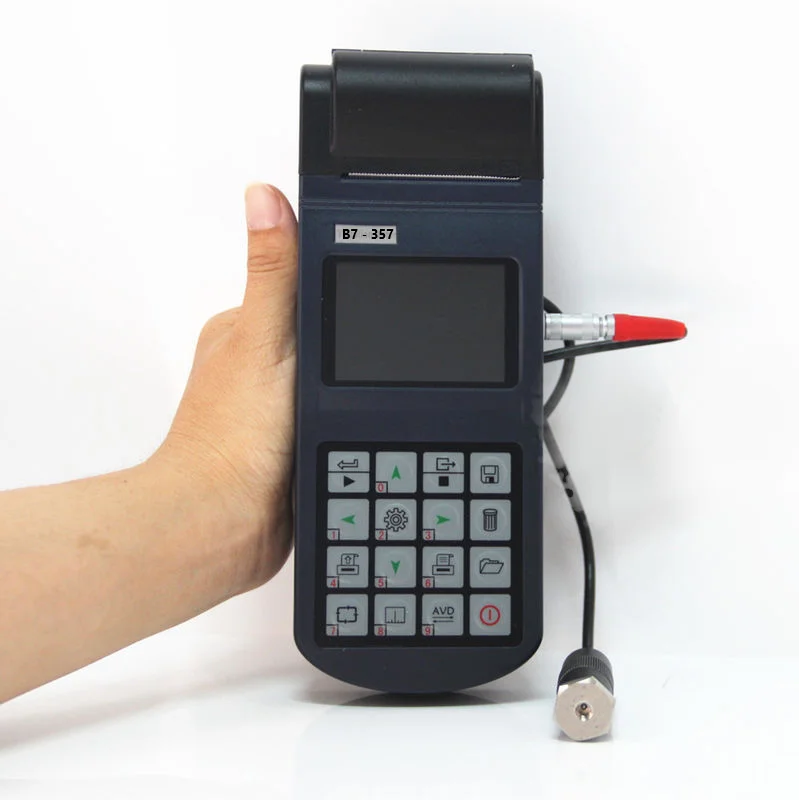

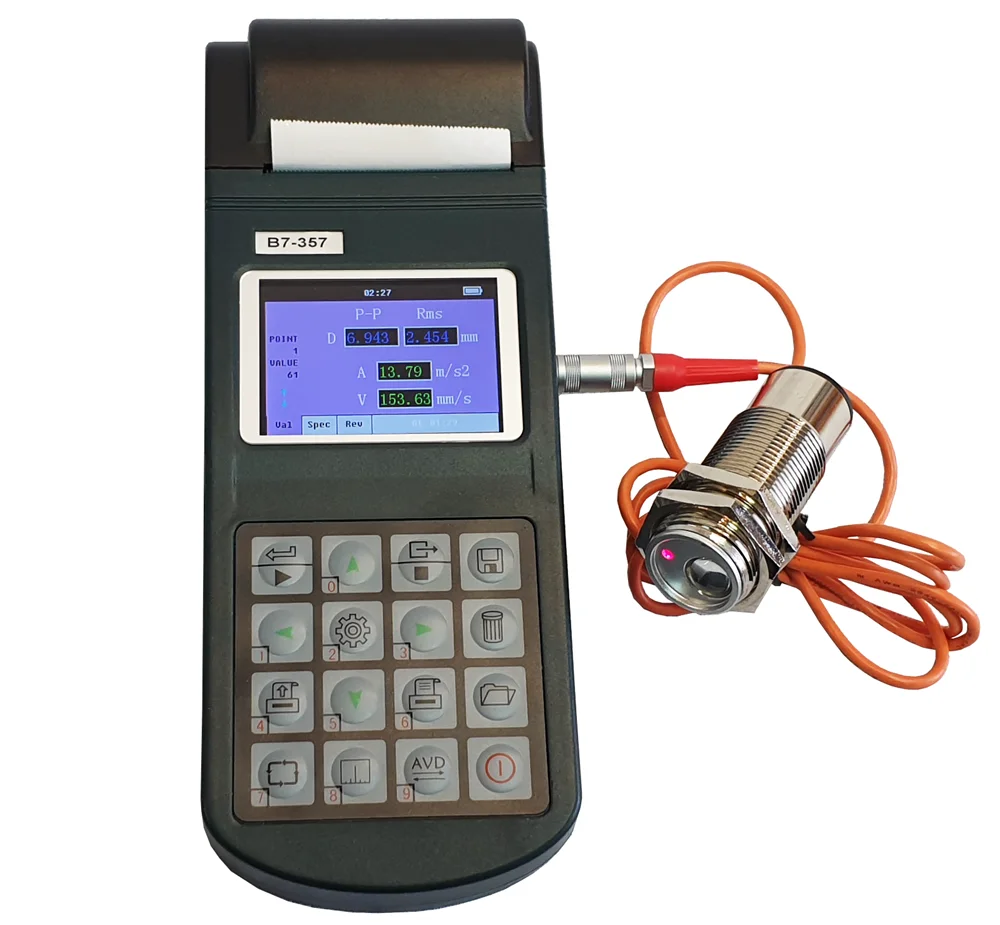

В моделях с расширенными возможностями (таких как В7-357) реализован режим реального времени спектрального анализа, который даёт возможность сразу видеть распределение энергии по частотам и принимать решение о необходимости более детального обследования. Дополнительная функция прослушивания вибрации через наушники-стетоскоп (в В7-220) помогает опытному диагносту субъективно оценить характер шума и быстро локализовать источник повышенной вибрации.

Особенности диагностики поршневых машин

В поршневых машинах из-за наличия значительных ударных составляющих спектральный анализ низкочастотной вибрации даёт меньший объём информации. Здесь эффективнее использовать виброметры с оптимизированной фильтрацией и возможностью измерения пиковых значений. Модели типа В7-337 специально адаптированы для работы с таким оборудованием: они позволяют устанавливать фильтр низких частот и получать стабильные показания даже при наличии множественных помех.

Нормативные требования к измерениям вибрации

Измерения вибрации на рабочих местах и при диагностике оборудования регламентируются рядом национальных стандартов. Соблюдение этих требований обеспечивает сопоставимость результатов, полученных разными специалистами и на разном оборудовании, а также позволяет использовать данные для принятия юридически значимых решений.

Ключевые нормативные документы:

• ГОСТ 31319 — устанавливает требования к проведению измерений общей вибрации и оценке её воздействия на человека на рабочих местах;
• ГОСТ 31192.2 — определяет порядок измерений локальной вибрации, передаваемой на руки работника через рукоятки ручных машин и органы управления;
• ГОСТ Р 70104—2023 — содержит методы оценки неопределённости измерения вибрации, воздействующей на человека. Оценка неопределённости обязательна при проведении измерений для получения доказательной базы (например, при аттестации рабочих мест);
• ГОСТ Р 59701.1 — устанавливает требования к виброметрам общего назначения, используемым для оценки воздействия вибрации на человека.

При измерениях, результаты которых могут использоваться для принятия решений о продолжении эксплуатации оборудования или о выводе его в ремонт, рекомендуется оценивать неопределённость измерения. Это позволяет объективно судить о достоверности полученных значений и учитывать влияние таких факторов, как способ крепления датчика, температура окружающей среды, стабильность режима работы машины и квалификация оператора.

Виброметры, применяемые для диагностики, должны соответствовать требованиям к средствам измерений вибрации. Регулярная поверка в аккредитованных организациях гарантирует traceability результатов к государственным эталонам.

Рекомендации по выбору виброметра

Выбор конкретной модели виброметра зависит от решаемых задач, типа контролируемого оборудования и условий эксплуатации. Ниже приведены основные критерии, которые следует учитывать при подборе прибора.

Для ежедневного обхода большого количества однотипных машин достаточно компактного прибора карандашного типа с измерением СКЗ виброскорости. При необходимости детальной диагностики подшипников и зубчатых передач целесообразно выбрать модель с выносным датчиком и функцией спектрального анализа. Если оборудование включает поршневые машины или работает в условиях сильных помех, предпочтение стоит отдать приборам с оптимизированной фильтрацией и возможностью измерения пиковых значений.

Заключение

Виброметр — это ключевой инструмент современной системы технического обслуживания и ремонта оборудования по фактическому состоянию. Понимание принципов его работы, знание метрологических характеристик и умение правильно интерпретировать результаты измерений позволяют значительно повысить надёжность и экономическую эффективность эксплуатации машин и механизмов.

Выбор подходящей модели — компактной карандашного типа или функциональной с выносным датчиком и расширенными возможностями — должен основываться на конкретных производственных задачах, типе оборудования и требованиях нормативных документов. Регулярные измерения вибрации в сочетании с грамотным анализом полученных данных дают возможность выявлять дефекты на ранних стадиях, планировать ремонтные работы и предотвращать внеплановые остановы производства.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
