1. Введение в промышленную вибродиагностику
Промышленная вибродиагностика представляет собой одно из наиболее эффективных направлений неразрушающего контроля технического состояния машин и оборудования. Она основана на анализе вибрационных сигналов, возникающих в процессе работы агрегатов, и позволяет выявлять развивающиеся дефекты на ранних стадиях, задолго до появления аварийных ситуаций.
Современные методы вибродиагностики базируются на функциональном (рабочем) подходе, когда измерения проводятся непосредственно на работающем оборудовании. В отличие от методов, требующих остановки машины, функциональная диагностика даёт возможность получать информацию о состоянии узлов в реальных условиях эксплуатации.
Ключевую роль в этом процессе играют портативные виброметры — компактные приборы, которые обеспечивают быстрый и точный сбор данных о параметрах вибрации. Среди российских разработок особое место занимают приборы серии В7, созданные с учётом специфики отечественных промышленных предприятий и требований нормативных документов.
Вибродиагностика особенно актуальна для вращающегося и поршневого оборудования: насосов, вентиляторов, компрессоров, электродвигателей, редукторов и станков. Своевременное обнаружение таких дефектов, как дисбаланс, несоосность, износ подшипников качения или зубчатых передач, позволяет планировать ремонтные работы по фактическому состоянию и существенно снижать затраты на эксплуатацию.
2. Почему вибрация — ключевой параметр состояния оборудования
Вибрация является прямым следствием действия колебательных сил, возникающих в узлах машины. Эти силы могут иметь периодический, случайный или ударный характер. При появлении дефектов структура колебательных сил меняется, что немедленно отражается на параметрах вибрации, измеряемой на корпусе оборудования.
Преимущества использования вибрации в качестве диагностического параметра:
- Высокая информативность — вибрация содержит данные о состоянии множества узлов одновременно;
- Возможность измерений без остановки оборудования;
- Чувствительность к ранним стадиям развития дефектов;
- Возможность применения как простых, так и сложных методов анализа (спектральный анализ, метод огибающей, вейвлет-анализ);
- Соответствие требованиям нормативных документов по контролю технического состояния.
Исследования показывают, что спектральный анализ низкочастотной вибрации (до 1000 Гц) позволяет обнаруживать до половины возможных дефектов машин роторного типа. Для подшипников качения и зубчатых передач наибольшую диагностическую ценность представляет высокочастотная вибрация и её огибающая.
В условиях промышленных предприятий, где оборудование работает в непрерывном режиме, портативные виброметры становятся незаменимым инструментом для регулярного мониторинга. Компактные модели, такие как В7-317 и В7-327, позволяют оперативно оценивать общее состояние машины по уровню виброскорости, а более функциональные приборы — проводить углублённый анализ.
3. Основные параметры вибрации и методы их измерения
3.1. Виброускорение, виброскорость и виброперемещение
Виброметры измеряют три основных параметра механических колебаний:
- Виброускорение — характеризует динамические нагрузки на элементы конструкции. Измеряется в м/с² (амплитудное значение);
- Виброскорость — наиболее информативный параметр для оценки общего технического состояния машин. Измеряется в мм/с (среднее квадратическое значение — СКЗ);
- Виброперемещение — отражает амплитуду смещения точек машины. Измеряется в мм (размах).
Выбор параметра зависит от частотного диапазона и типа дефекта. На низких частотах (до 1000 Гц) преобладает виброскорость, на высоких частотах (выше 5 кГц) — виброускорение.
3.2. Способы представления результатов измерений
Современные виброметры позволяют получать:
- Среднее квадратическое значение (СКЗ);
- Амплитудное (пиковое) значение;
- Размах (пик-пик);
- Спектральные диаграммы в реальном времени (в продвинутых моделях).
3.3. Частотные диапазоны измерений
Стандартный диапазон для оценки общего состояния роторного оборудования — 10–1000 Гц. Для диагностики подшипников качения и высокочастотных дефектов требуется расширение диапазона до 10 кГц и выше. Некоторые модели поддерживают работу с дополнительными насадками-щупами для измерений на низких частотах при малых уровнях энергии.
| Параметр | Типичное применение | Преимущества измерения |
|---|---|---|
| СКЗ виброскорости | Общая оценка состояния машин роторного типа | Высокая информативность при низких частотах, соответствие нормам ISO 10816 / ГОСТ |
| Амплитуда виброускорения | Диагностика подшипников, зубчатых передач | Чувствительность к ударным процессам и высокочастотным составляющим |
| Размах виброперемещения | Оценка низкочастотных колебаний, дисбаланса | Наглядное отражение амплитуды смещения |
4. Нормативная база измерений вибрации
Проведение измерений вибрации и оценка их результатов регламентируются рядом национальных и международных стандартов. Основополагающими документами являются:
- ГОСТ 31191.1 — измерение общей вибрации и оценка её воздействия на человека;
- ГОСТ 31192.1 и ГОСТ 31192.2 — измерение локальной вибрации;
- ГОСТ 31319 — требования к проведению измерений общей вибрации на рабочих местах;
- ГОСТ Р 70104-2023 — методы оценки неопределённости измерения вибрации на рабочих местах;
- ГОСТ 34100.3 (руководство по выражению неопределённости измерения).
Особое значение имеет оценка неопределённости измерений. Согласно ГОСТ Р 70104-2023, результат измерения должен сопровождаться характеристиками неопределённости, что обеспечивает достоверность принимаемых решений о техническом состоянии оборудования.
4.1. Эквивалентное ускорение A(8)
Для оценки воздействия вибрации на человека используется эквивалентное ускорение за смену:
где \( T_0 = 28800 \) с (8 часов), \( a_w(t) \) — корректированное ускорение с учётом частотной коррекции.
Для локальной вибрации корректированное ускорение определяется как:
Портативные виброметры серии В7 соответствуют требованиям к средствам измерений, применяемым при проведении таких оценок, и могут использоваться для получения исходных данных.
5. Методы анализа сигналов вибрации
5.1. Спектральный анализ
Спектральный анализ низкочастотной вибрации остаётся основным методом функциональной диагностики машин роторного типа. Он позволяет разделить вибрационный сигнал на гармонические составляющие и выявить характерные частоты дефектов: частоту вращения ротора, её гармоники, частоты зацепления зубчатых передач.
При появлении дисбаланса в спектре доминирует первая гармоника частоты вращения. Несоосность проявляется повышенными уровнями второй гармоники. Износ подшипников часто сопровождается появлением высокочастотных составляющих и их модуляцией.
5.2. Метод огибающей (демодуляция)
Для диагностики подшипников качения широко применяется метод огибающей высокочастотной вибрации. Микроудары, возникающие при прохождении дефектов через зону нагружения, модулируют высокочастотный сигнал. После демодуляции (с использованием преобразования Гильберта) в спектре огибающей проявляются характерные частоты дефектов подшипника.
Этот метод особенно эффективен в диапазоне частот выше 5 кГц, где колебательная система может рассматриваться как среда с ограниченным коэффициентом потерь.
5.3. Дополнительные методы
В сложных случаях применяются:
- Анализ ударных импульсов (SPM-метод);
- Вейвлет-анализ для сигналов с импульсными компонентами;
- Одновременный анализ вибрации в нескольких точках и направлениях.
Продвинутые портативные приборы, такие как В7-357, позволяют отображать спектральные диаграммы в реальном времени и проводить первичный анализ непосредственно на объекте.
6. Портативные виброметры как инструмент функциональной диагностики
Портативные виброметры занимают важное место в системе технического обслуживания оборудования. Они сочетают достаточную точность с удобством применения в цеховых и полевых условиях. В отличие от стационарных систем мониторинга, портативные приборы позволяют обследовать большое количество машин с минимальными затратами.
Основные задачи, решаемые с помощью портативных виброметров:
- Экспресс-оценка общего технического состояния по уровню виброскорости;
- Выявление повышенной вибрации и определение её причин;
- Контроль качества ремонта и балансировки;
- Сбор данных для построения трендов изменения состояния оборудования;
- Диагностика подшипников и зубчатых передач с использованием спектрального анализа и метода огибающей.
Приборы серии В7 разработаны с учётом реальных потребностей российских предприятий. Они обеспечивают измерения в соответствии с требованиями нормативных документов и позволяют получать достоверные результаты даже в условиях сильных помех.
Для простых задач контроля виброскорости на насосах, вентиляторах и электродвигателях отлично подходят компактные модели карандашного типа. При необходимости проведения более глубокого анализа с измерением нескольких параметров и спектрального представления данных целесообразно использовать приборы с расширенными функциональными возможностями и выносными датчиками.
7. Обзор возможностей моделей В7 серии в зависимости от типа оборудования и задач
Выбор конкретной модификации виброметра определяется характером решаемых задач и типом контролируемого оборудования.
7.1. Задачи экспресс-контроля общего состояния
Для регулярного обхода оборудования и быстрой оценки уровня вибрации по СКЗ виброскорости в диапазоне 10–1000 Гц оптимальны компактные модели карандашного типа. Они просты в использовании, не требуют длительной подготовки и обеспечивают достаточную точность для выявления машин, требующих более детального обследования.
В7-317 обеспечивает измерение СКЗ виброскорости с высокой надёжностью в условиях цеха. Прибор удобен для работы одной рукой и не требует подключения внешних кабелей.
7.2. Расширенный контроль нескольких параметров
Когда необходимо одновременно оценивать виброскорость, виброускорение и виброперемещение, применяются модели с расширенным набором функций. Такие приборы позволяют более точно локализовать источник повышенной вибрации.
В7-327 и В7-337 предоставляют возможность измерения амплитудного значения виброускорения и размаха виброперемещения. В7-337 дополнительно оснащён оптимизированной фильтрацией, что делает его особенно полезным при контроле поршневого оборудования, где присутствуют значительные ударные составляющие.
7.3. Углублённая диагностика и спектральный анализ
Для диагностики сложных дефектов — дисбаланса, несоосности, дефектов подшипников и зубчатых передач — требуется спектральный анализ в реальном времени. В таких случаях применяются приборы с цветным дисплеем и возможностью отображения спектральных диаграмм.
В7-357 позволяет не только измерять основные параметры вибрации, но и индицировать спектр в реальном времени, определять частоту вращения и выводить данные на печать. Прибор поддерживает подключение к ПК для дальнейшей обработки и хранения результатов.
7.4. Специальные задачи (температура, прослушивание)
В ряде случаев требуется дополнительная информация — температура поверхности или возможность прослушивания вибрации через стетоскоп. Для этих задач предназначены модификации В7-220.

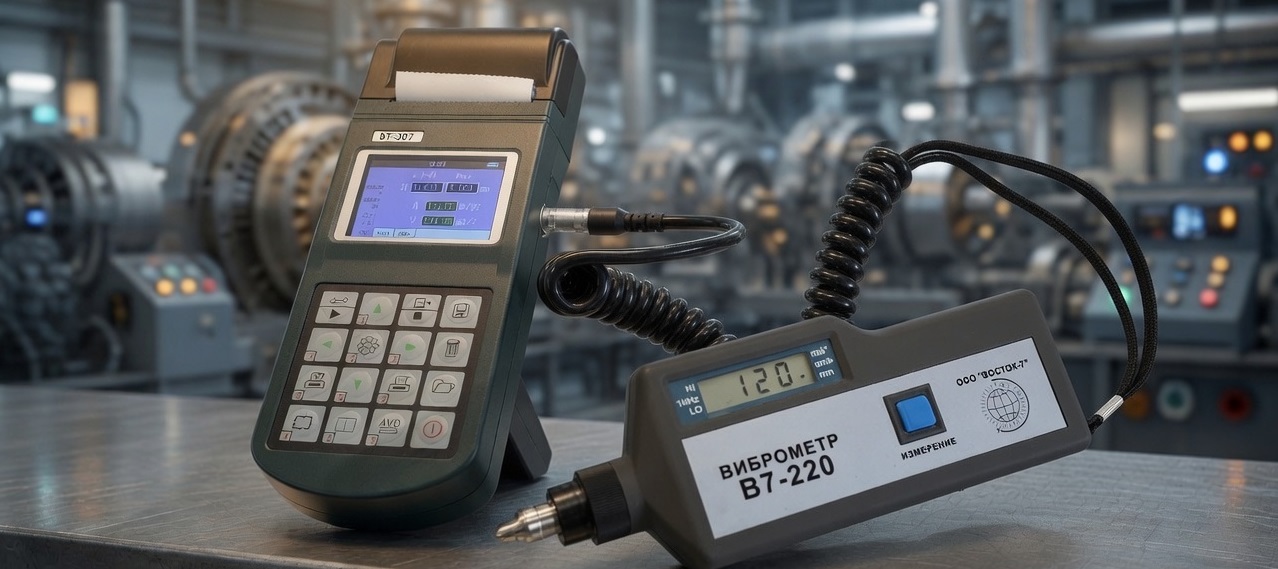

В7-220 доступен в двух исполнениях: с выносным датчиком (для труднодоступных мест) и со встроенным датчиком. Прибор измеряет температуру в диапазоне от −20 до +400 °C и позволяет подключать наушники-стетоскоп с переключением диапазонов высокой и низкой частоты.
8. Технические характеристики и особенности моделей
Все виброметры серии В7 внесены в Государственный реестр средств измерений Российской Федерации (номер 83954-21) и соответствуют требованиям к средствам измерений вибрации, применяемым в промышленной диагностике. Приборы построены на базе пьезоэлектрических датчиков ускорения с последующим интегрированием сигнала для получения виброскорости и виброперемещения.
8.1. Метрологические характеристики
| Характеристика | В7-317 | В7-327 | В7-337 |
|---|---|---|---|
| Диапазон СКЗ виброскорости, мм/с | 0,1–199,9 | 0,1–199,9 | 0,1–199,9 |
| Диапазон размаха виброперемещений, мм | — | 0,001–1,999 | 0,001–1,999 |
| Диапазон амплитуды виброускорения, м/с² | — | 0,01–199,9 | 0,1–199,9 |
| Диапазон частот виброскорости, Гц | 10–1000 | 10–1000 | 10–1000 |
| Диапазон частот виброускорения, Гц | — | 10–500 | 10–10000 |
| Погрешность СКЗ виброскорости (20–1000 Гц), % | ±5 | ±5 | ±5 |
| Погрешность на краях диапазона (10–20 Гц), % | ±10 | ±10 | ±15 |
| Характеристика | В7-357 | В7-220 (выносной / встроенный) |
|---|---|---|
| Диапазон СКЗ виброскорости, мм/с | 0,1–199,9 | 0,1–199,9 |
| Диапазон амплитуды виброускорения, м/с² | 0,1–199,9 | 0,01–199,9 |
| Диапазон частот виброускорения, Гц | 10–10000 | 10–10000 |
| Дополнительные функции | Спектр в реальном времени, частота вращения 30–300000 об/мин, вывод на принтер | Измерение температуры (−20…+400 °C), прослушивание через стетоскоп (ВЧ/НЧ) |
| Погрешность основных измерений (основной диапазон), % | ±5 | ±5 |
8.2. Конструктивные и эксплуатационные особенности
- В7-317 и В7-327 — компактные приборы карандашного типа со встроенным датчиком. Идеальны для быстрого обхода большого количества оборудования. Питание от батареек, простой LCD-дисплей, алюминиевый ударопрочный корпус.
- В7-337 — модель с выносным датчиком на кабеле и дополнительной насадкой-щупом. Оснащена памятью, подсветкой дисплея, режимом контроля качества с сигнализацией превышения заданных порогов. Оптимизированная фильтрация делает прибор особенно эффективным при работе с поршневыми машинами.
- В7-357 — наиболее функциональный прибор серии. Цветной TFT-дисплей 3,5", отображение спектральных диаграмм в реальном времени, возможность печати результатов, встроенная память, программное обеспечение для ПК. Поддерживает измерение частоты вращения с помощью оптического датчика.
- В7-220 — универсальная модель, доступная в двух исполнениях: с выносным датчиком (удобно для труднодоступных мест) и со встроенным датчиком. Дополнительно измеряет температуру поверхности и позволяет прослушивать вибрацию через наушники-стетоскоп с переключением диапазонов частот.
9. Практические рекомендации по выбору прибора под конкретные задачи
Правильный выбор модели позволяет максимально эффективно использовать возможности вибродиагностики и избежать излишних затрат на избыточный функционал.
9.1. Рекомендации в зависимости от типа оборудования
| Тип оборудования | Рекомендуемые модели | Обоснование выбора |
|---|---|---|
| Насосы, вентиляторы, электродвигатели (роторные машины) | В7-317, В7-327 | Достаточно измерения СКЗ виброскорости в диапазоне 10–1000 Гц. Компактность и простота использования при регулярных обходах. |
| Поршневые компрессоры, ДВС, оборудование с ударными нагрузками | В7-337 | Оптимизированная фильтрация низких частот, измерение пиковых значений, работа с выносным датчиком в труднодоступных зонах. |
| Редукторы, подшипниковые узлы, зубчатые передачи (требуется спектральный анализ) | В7-357 | Отображение спектра в реальном времени, определение частоты вращения, возможность углублённой диагностики дисбаланса и дефектов зацепления. |
| Универсальные задачи + температура и акустический контроль | В7-220 (выносной или встроенный датчик) | Дополнительные функции измерения температуры и прослушивания вибрации через стетоскоп. Выбор исполнения зависит от доступности точек измерения. |
9.2. Рекомендации по организации виброконтроля
- Для предприятий с большим парком однотипного оборудования начните с моделей В7-317 или В7-327 — они обеспечивают быстрый сбор данных по виброскорости.
- При выявлении повышенной вибрации переходите к более детальному обследованию с помощью В7-337 или В7-357.
- Для критически важных узлов (подшипники главных насосов, редукторы) целесообразно использовать В7-357 с возможностью спектрального анализа и построения трендов.
- При необходимости одновременного контроля температуры и акустического прослушивания выбирайте В7-220 в подходящем исполнении (выносной датчик — для труднодоступных мест, встроенный — для оперативных замеров).
Все приборы серии В7 позволяют накапливать данные для последующего анализа и построения трендов изменения технического состояния оборудования во времени.
10. Преимущества российского оборудования серии В7
Приборы серии В7 разработаны и производятся в России с учётом реальных условий эксплуатации на отечественных промышленных объектах. Они обладают рядом существенных преимуществ:
- Полное соответствие требованиям нормативных документов — внесены в Госреестр СИ РФ, обеспечивают измерения в соответствии с ГОСТ 31191.1, ГОСТ 31192 и ГОСТ 31319.
- Адаптация к российским условиям — надёжная работа при широком диапазоне температур, повышенной запылённости и вибрационных нагрузках, характерных для цехов и производственных площадок.
- Ударопрочный алюминиевый корпус — легко очищается от производственной грязи, устойчив к механическим воздействиям и коррозии.
- Простота освоения и эксплуатации — интуитивно понятный интерфейс, минимальное время на подготовку к измерениям. Персонал может быть обучен в соответствии с требованиями ГОСТ Р ИСО 18436-2.
- Гибкость комплектации — возможность выбора исполнения с встроенным или выносным датчиком, дополнительные насадки-щупы, подключение наушников-стетоскопа (В7-220), вывод спектра на печать (В7-357).
- Наличие сервисной поддержки на территории РФ — поверка, калибровка и техническое обслуживание выполняются организациями, аккредитованными в Российской Федерации.
- Оптимальное соотношение функциональности и стоимости — приборы обеспечивают необходимый набор функций для большинства типовых задач промышленной вибродиагностики без избыточной сложности.
Использование отечественных средств измерений также упрощает вопросы метрологического обеспечения и снижает зависимость от поставок импортных комплектующих.
11. Заключение
Промышленная вибродиагностика с применением портативных виброметров является одним из наиболее доступных и эффективных инструментов перехода на обслуживание оборудования по фактическому состоянию. Приборы серии В7 позволяют решать широкий спектр задач — от экспресс-оценки общего уровня вибрации до углублённого спектрального анализа и контроля качества ремонта.
Компактные модели карандашного типа (В7-317, В7-327) отлично подходят для регулярного мониторинга большого количества машин. Приборы с выносными датчиками и расширенными функциями (В7-337, В7-357) обеспечивают возможность диагностики сложных дефектов подшипников, зубчатых передач и поршневых узлов. Универсальная модель В7-220 в исполнениях с выносным или встроенным датчиком дополняет линейку возможностью одновременного измерения температуры и акустического контроля вибрации.
Все приборы соответствуют требованиям действующих нормативных документов, внесены в Государственный реестр средств измерений и адаптированы к условиям эксплуатации на российских промышленных предприятиях. Их применение позволяет своевременно выявлять развивающиеся дефекты, планировать ремонтные работы и снижать риски внезапных остановок оборудования.
Вибродиагностика с использованием портативных средств измерения становится особенно эффективной при системном подходе: регулярные обходы, фиксация результатов, построение трендов и своевременное принятие решений о техническом состоянии машин.
Если вы планируете организовать системный виброконтроль на предприятии или нуждаетесь в надёжном инструменте для решения конкретных диагностических задач, стоит рассмотреть возможность купить портативный виброметр соответствующей модификации — цена и функциональность таких приборов делают их доступным и практичным решением для большинства промышленных объектов.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
