Вибродиагностика вентиляторов, дымососов и воздуходувок

Оглавление

1. Введение
2. Особенности вибрации роторного оборудования вентиляторов, дымососов и воздуходувок
3. Типичные дефекты и их вибрационные признаки
4. Методы анализа сигналов вибрации
5. Нормативная база и критерии оценки вибрационного состояния
6. Практика проведения виброизмерений на вентиляционном оборудовании
7. Применение портативных виброметров для диагностики
8. Интерпретация результатов измерений и диагностика дефектов
9. Преимущества регулярной вибродиагностики и обслуживания по состоянию
10. Заключение

1. Введение

Вентиляторы, дымососы и воздуходувки относятся к числу наиболее распространённого роторного оборудования на промышленных предприятиях, в энергетических установках, системах вентиляции и дымоудаления. От их надёжной работы напрямую зависит безопасность производственных процессов, качество воздуха в рабочих зонах и эффективность технологических линий. Даже незначительные отклонения в состоянии ротора, подшипниковых узлов или системы крепления могут привести к росту вибрации, повышенному износу, снижению производительности и, в конечном счёте, к внеплановым остановам или аварийным ситуациям.

Вибродиагностика представляет собой один из наиболее эффективных методов неразрушающего контроля состояния работающего оборудования. Она основана на анализе вибрационных сигналов, которые несут информацию о механических процессах внутри машины. В отличие от планово-предупредительных ремонтов по наработке, вибродиагностика позволяет выявлять развивающиеся дефекты на ранних стадиях, когда ещё возможно провести корректирующие мероприятия без длительных простоев.

Для вентиляторов и дымососов особую ценность имеет тот факт, что основная диагностическая информация содержится в низкочастотной области спектра вибрации (до 1000 Гц). Именно в этом диапазоне преобладают периодические составляющие, связанные с частотой вращения ротора и её гармониками. Спектральный анализ позволяет не только обнаружить наличие дефекта, но и определить его тип и степень развития. Современные портативные средства измерения дают возможность проводить такие измерения непосредственно на объекте без демонтажа оборудования.

Регулярный виброконтроль особенно важен для дымососов, работающих в условиях повышенных температур и агрессивных сред, а также для мощных центробежных вентиляторов и воздуходувок, где стоимость ремонта или замены ротора может быть весьма значительной. Переход на стратегию обслуживания по фактическому состоянию на основе данных вибродиагностики позволяет существенно сократить затраты на ремонт и повысить коэффициент использования оборудования.

2. Особенности вибрации роторного оборудования вентиляторов, дымососов и воздуходувок

Вентиляторы, дымососы и воздуходувки относятся к машинам роторного типа с преобладанием периодических колебательных сил. Основными источниками вибрации в таких машинах являются:

• дисбаланс ротора и рабочего колеса;
• несоосность валов электродвигателя и вентилятора;
• дефекты подшипников качения;
• ослабление креплений опор и фундамента;
• аэродинамические силы, возникающие при взаимодействии лопаток с потоком воздуха.

В отличие от поршневых машин, где значительную роль играют ударные процессы, в роторном оборудовании на низких частотах ударные составляющие практически отсутствуют, а случайные — имеют небольшой вклад. Передаточные характеристики колебательной системы также относительно просты и содержат ограниченное число резонансов. Это позволяет с высокой достоверностью определять характеристики как колебательных сил, так и самой колебательной системы по результатам спектрального анализа вибрации, измеряемой в разных точках и направлениях.

Частота вращения ротора промышленных вентиляторов и дымососов обычно находится в диапазоне от 300 до 3000 об/мин, что соответствует частотам 5–50 Гц. Основная энергия вибрации сосредоточена именно в этой области и её первых нескольких гармониках. При появлении дефектов спектр вибрации существенно изменяется: возникают или усиливаются определённые гармонические составляющие, появляются боковые полосы модуляции, растёт общий уровень вибрации.

Высокочастотная вибрация (выше 1000 Гц) несёт дополнительную информацию о состоянии подшипников качения. В этом диапазоне дефектные подшипники возбуждают вибрацию преимущественно ударными импульсами, вызванными разрушением масляной плёнки или выкрашиванием рабочих поверхностей. Для её анализа применяются методы огибающей и спектрального анализа высокочастотных случайных составляющих.

Важной особенностью вентиляционного оборудования является возможность измерения вибрации в трёх взаимно перпендикулярных направлениях на каждой опоре: горизонтальном радиальном, вертикальном и осевом. Сопоставление уровней и спектрального состава в разных направлениях позволяет более точно локализовать источник дефекта.

3. Типичные дефекты и их вибрационные признаки

Знание характерных вибрационных признаков различных дефектов позволяет специалисту быстро и точно поставить диагноз. Ниже приведена таблица, обобщающая наиболее распространённые дефекты вентиляторов, дымососов и воздуходувок.

где f_r — частота вращения ротора, Z — число лопаток рабочего колеса.

На ранних стадиях развития дефекта изменения в спектре могут быть незначительными. Именно поэтому важно проводить периодические измерения с высокой разрешающей способностью по частоте и сравнивать текущие спектры с базовыми (эталонными), снятыми на исправном оборудовании в аналогичных режимах работы.

4. Методы анализа сигналов вибрации

Современная вибродиагностика роторного оборудования опирается на комплекс методов анализа сигнала, каждый из которых даёт свою часть диагностической информации.

4.1. Анализ во временной области

Простейшим, но важным методом остаётся оценка общего уровня вибрации. Наиболее информативным параметром для вентиляторов является среднее квадратическое значение (СКЗ) виброскорости:

\[ v_{\rm rms} = \sqrt{\frac{1}{T} \int_{0}^{T} v^{2}(t) \, dt} \]

где \( v(t) \) — мгновенное значение виброскорости, \( T \) — время усреднения.

Также широко применяются пиковое значение виброускорения и размах виброперемещения. Эти параметры особенно полезны для контроля состояния подшипников и выявления ударных процессов.

4.2. Спектральный анализ

Основным и наиболее информативным методом для роторных машин является спектральный анализ. Он позволяет разложить сложный вибрационный сигнал на гармонические составляющие и выявить частоты, соответствующие конкретным дефектам. Для вентиляторов и дымососов спектр обычно анализируется в диапазоне до 1000 Гц с высоким разрешением по частоте (не хуже 0,5–1 Гц).

При появлении дефектов многие периодические сигналы становятся модулированными по амплитуде или частоте. Для их анализа применяются методы демодуляции на основе преобразования Гильберта, которые позволяют выделить огибающую сигнала и её спектр.

4.3. Анализ огибающей высокочастотной вибрации

Для раннего выявления дефектов подшипников качения эффективен метод анализа огибающей. Случайная вибрация, возбуждаемая микроударами в подшипнике, модулируется резонансными частотами конструкции. Выделение огибающей с помощью полосовых фильтров и последующий спектральный анализ позволяют обнаружить характерные частоты дефектов подшипника (BPFO — частота перекатывания шариков по наружному кольцу, BPFI — по внутреннему кольцу и др.) задолго до появления заметного роста общего уровня вибрации.

Современные портативные виброметры с возможностью отображения спектра в реальном времени существенно упрощают проведение такого анализа непосредственно на объекте.

5. Нормативная база и критерии оценки вибрационного состояния

Оценка вибрационного состояния вентиляторов, дымососов и воздуходувок должна проводиться в соответствии с действующими национальными и международными стандартами. Основными документами являются:

• ГОСТ 31350-2007 (ИСО 14694:2003) — устанавливает предельные значения вибрации и допустимые значения дисбалансов для промышленных вентиляторов всех видов;
• ГОСТ 31351-2007 (ИСО 14695:2003) — определяет методы измерения вибрационных характеристик промышленных вентиляторов;
• ГОСТ ИСО 10816-3-2002 — содержит критерии оценки вибрационного состояния промышленных машин мощностью более 15 кВт и частотой вращения от 120 до 15 000 об/мин (применяется для мощных вентиляторов и дымососов);
• ГОСТ Р 70104-2023 — устанавливает методы оценки неопределённости измерения вибрации на рабочих местах и должен учитываться при проведении измерений для получения доказательной базы.

Согласно указанным стандартам вибрационное состояние оценивается по зонам (A, B, C, D), где:

• Зона A — вибрация вновь введённого в эксплуатацию оборудования;
• Зона B — оборудование, пригодное к длительной эксплуатации без ограничений;
• Зона C — оборудование, вибрация которого не удовлетворяет требованиям длительной эксплуатации; требуется планирование ремонта;
• Зона D — уровни вибрации, при которых возможно серьёзное повреждение машины; требуется немедленная остановка.

Приведённые значения являются ориентировочными и должны уточняться в соответствии с конкретной категорией вентилятора по ГОСТ 31350-2007 и условиями его установки. При проведении измерений необходимо учитывать неопределённость результата в соответствии с требованиями ГОСТ Р 70104-2023, особенно если результаты используются для принятия ответственных решений о выводе оборудования в ремонт.

Для получения достоверных данных важно соблюдать единые условия измерений: одинаковые точки и направления, одинаковый режим работы оборудования, одинаковое время усреднения. Только в этом случае возможно корректное сравнение текущих результатов с предыдущими и с нормативными значениями.

6. Практика проведения виброизмерений на вентиляционном оборудовании

Качество и достоверность результатов вибродиагностики во многом зависят от правильной организации процесса измерений. Даже самый современный прибор не даст полезной информации, если точки измерения выбраны неверно или не соблюдены условия проведения контроля.

6.1. Выбор точек и направлений измерения

Основными точками измерения на вентиляторах, дымососах и воздуходувках являются подшипниковые опоры электродвигателя и самого вентилятора (или дымососа). На каждой опоре рекомендуется проводить измерения в трёх взаимно перпендикулярных направлениях:

• горизонтальное радиальное (перпендикулярно оси вала);
• вертикальное;
• осевое (вдоль оси вала).

Для центробежных машин осевое направление часто оказывается наиболее информативным при диагностике несоосности и некоторых видов дисбаланса. На осевых вентиляторах и дымососах дополнительно контролируют вибрацию на корпусе в районе рабочего колеса.

Датчик должен устанавливаться как можно ближе к подшипнику. При использовании магнитного крепления или щупа необходимо обеспечить надёжный контакт и минимизировать влияние резонансов самого крепления. Для точных измерений предпочтительно резьбовое крепление датчика на шпильке.

6.2. Режимы работы оборудования и условия измерений

Измерения следует проводить при номинальной нагрузке и стабильной частоте вращения. Для дымососов важно учитывать температурный режим — вибрация может изменяться по мере прогрева оборудования. Рекомендуется выполнять серию измерений в одном и том же режиме и сравнивать результаты между собой.

При проведении измерений необходимо фиксировать:

• частоту вращения ротора (с помощью тахометра или по спектру);
• нагрузку (расход, давление, ток двигателя);
• температуру подшипниковых узлов;
• время и дату измерения.

Для снижения влияния случайных помех применяют усреднение по нескольким измерениям (обычно 4–8 усреднений). При анализе спектров важно использовать достаточное разрешение по частоте (не хуже 1 Гц в низкочастотной области).

6.3. Учёт неопределённости измерений

Согласно ГОСТ Р 70104-2023 при проведении измерений, результаты которых используются для принятия ответственных решений, необходимо оценивать неопределённость измерения. Основными источниками неопределённости являются: способ крепления датчика, положение точки измерения, стабильность режима работы оборудования, характеристики средства измерений и условия окружающей среды. Применение портативных виброметров с высокой стабильностью метрологических характеристик позволяет минимизировать вклад прибора в общую неопределённость.

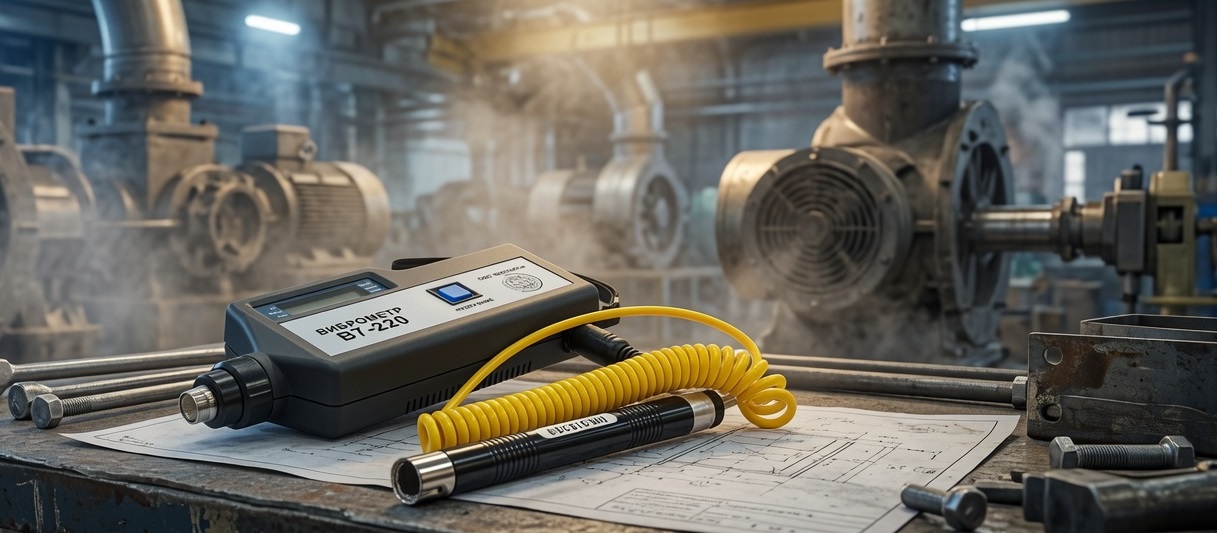

7. Применение портативных виброметров для диагностики

Выбор средства измерений зависит от задач диагностики, доступности точек измерения и требуемой глубины анализа. Для вентиляторов, дымососов и воздуходувок наиболее востребованы портативные виброметры, позволяющие проводить как экспресс-контроль, так и углублённую диагностику непосредственно на объекте.

Для оперативного периодического контроля на доступных подшипниковых опорах широко применяют компактные виброметры карандашного типа. Они обеспечивают быстрое измерение СКЗ виброскорости в диапазоне частот 10–1000 Гц, что полностью покрывает основную диагностическую информацию о дисбалансе, несоосности и ослаблении креплений. Такие приборы удобны для ежедневных обходов оборудования и позволяют оперативно выявлять рост общего уровня вибрации.

При необходимости проведения измерений в труднодоступных местах — на крупных дымососах, где опоры расположены высоко или в стеснённых условиях — оптимальным решением становится портативный виброметр с выносным датчиком. Выносной датчик на кабеле позволяет установить датчик точно в нужной точке, а сам измерительный блок остаётся в удобном для оператора положении. Дополнительная возможность подключения наушников-стетоскопа даёт возможность прослушивать вибрацию и быстро локализовать источник повышенного шума.

Для углублённой диагностики, когда требуется не только общий уровень, но и спектральный анализ в реальном времени, применяют более функциональные модели. Они позволяют отображать спектральные диаграммы непосредственно на экране прибора, сохранять результаты в память, проводить трендовый анализ и получать предупреждения о превышении заданных порогов. Такие возможности особенно ценны при диагностике дисбаланса и несоосности на мощных вентиляторах и дымососах, где важно быстро оценить характер дефекта и принять решение о дальнейшей эксплуатации.

Все перечисленные типы портативных виброметров обеспечивают измерение не только виброскорости, но и виброускорения (пиковые значения) и виброперемещения (размах). Это позволяет комплексно оценивать состояние как низкочастотных, так и высокочастотных составляющих вибрации, характерных для подшипников качения. Частотные диапазоны приборов (10–1000 Гц для виброскорости и до 10 кГц для ускорения в отдельных модификациях) полностью соответствуют требованиям диагностики вентиляционного оборудования.

8. Интерпретация результатов измерений и диагностика дефектов

Полученные данные приобретают диагностическую ценность только после правильной интерпретации. Процесс интерпретации включает несколько этапов.

8.1. Сравнение с нормативными значениями и базовыми спектрами

Первым шагом является оценка общего уровня вибрации по зонам согласно ГОСТ 31350-2007 и ГОСТ ИСО 10816-3. Если уровень попадает в зону C или D — требуется планирование или немедленная остановка оборудования. Однако даже при нахождении в зоне B необходимо анализировать спектральный состав, так как отдельные дефекты могут развиваться без существенного роста общего уровня.

Наиболее информативным является сравнение текущего спектра с базовым (эталонным), снятым на том же оборудовании при вводе в эксплуатацию или после капитального ремонта. Любые новые пики или рост существующих гармоник указывают на развитие дефекта.

8.2. Идентификация дефектов по спектру

При анализе спектра обращают внимание на:

• доминирующую гармонику 1×f_r — признак дисбаланса;
• рост 2×f_r и осевой составляющей — признак несоосности;
• появление высоких гармоник и субгармоник — признак ослабления креплений;
• характерные частоты подшипников в высокочастотной области и их модуляцию — признаки дефектов подшипников.

Для подтверждения диагноза рекомендуется проводить измерения в нескольких точках и направлениях, а также анализировать тренды изменения параметров во времени.

8.3. Принятие решений

На основании результатов вибродиагностики принимаются следующие решения:

• продолжение эксплуатации с увеличенной частотой контроля (при начальных признаках дефекта в зоне B);
• планирование ремонта в ближайший останов (зона C);
• немедленная остановка оборудования (зона D или критические изменения в спектре).

Важно документировать все результаты и хранить архив спектров — это позволяет отслеживать динамику развития дефектов и прогнозировать остаточный ресурс.

9. Преимущества регулярной вибродиагностики и обслуживания по состоянию

Внедрение системы вибродиагностики на вентиляторах, дымососах и воздуходувках даёт ощутимый экономический и организационный эффект:

• раннее выявление дефектов позволяет устранять их на стадии зарождения, когда стоимость ремонта минимальна (замена подшипника вместо замены ротора);
• снижение количества внеплановых остановок и связанных с ними потерь производства;
• увеличение межремонтного интервала и срока службы оборудования;
• повышение безопасности эксплуатации — предотвращение аварийных разрушений;
• возможность перехода от планово-предупредительной системы ТОиР к обслуживанию по фактическому состоянию;
• оптимизация складских запасов запасных частей на основании реальных данных о состоянии парка оборудования.

Практика показывает, что регулярный виброконтроль позволяет выявлять до 50 % возможных дефектов роторного оборудования задолго до возникновения аварийной ситуации. Особенно это актуально для дымососов, работающих в непрерывном режиме и в условиях высоких температур, где внезапный отказ может привести к серьёзным последствиям.

Современные портативные виброметры с возможностью спектрального анализа и хранения данных делают процесс диагностики доступным даже для предприятий, не имеющих специализированных вибродиагностических служб. Достаточно обучить персонал основам виброконтроля и обеспечить его необходимыми средствами измерений.

10. Заключение

Вибродиагностика является мощным инструментом обеспечения надёжности и безопасности работы вентиляторов, дымососов и воздуходувок. Она позволяет не только своевременно обнаруживать развивающиеся дефекты, но и определять их характер, локализацию и степень опасности. Применение спектрального анализа низкочастотной вибрации в сочетании с анализом огибающей высокочастотных составляющих даёт практически полную картину состояния роторных узлов.

Правильная организация измерений, использование современных портативных виброметров и квалифицированная интерпретация результатов позволяют перейти на прогрессивную стратегию обслуживания по фактическому состоянию. Это приводит к существенному снижению затрат на ремонт и эксплуатацию, повышению коэффициента использования оборудования и снижению рисков аварийных ситуаций.

В условиях современного производства, где простои оборудования напрямую влияют на экономические показатели предприятия, регулярная вибродиагностика становится не просто рекомендуемой практикой, а необходимым элементом системы технического обслуживания.

Для эффективного проведения вибродиагностики вентиляторов, дымососов и воздуходувок специалисты всё чаще выбирают современные портативные виброметры, которые можно купить по выгодной цене в специализированных магазинах измерительной техники. Правильно подобранный прибор позволяет проводить как экспресс-контроль, так и углублённый спектральный анализ непосредственно на объекте, обеспечивая достоверные данные для принятия обоснованных решений.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
