Оглавление
- 1. Введение в вибродиагностику и предиктивное обслуживание оборудования
- 2. Нормативная база вибродиагностики в Российской Федерации
- 3. ГОСТ 32106-2013: мониторинг состояния оборудования опасных производств
- 4. Серия стандартов ГОСТ Р ИСО 20816: измерения и оценка вибрационного состояния машин
- 5. Взаимосвязь стандартов и дополнительные нормативные требования
- 6. Методы анализа вибрации, применяемые в рамках актуальных ГОСТов
- 7. Практическое применение стандартов на промышленных объектах
- 8. Учёт неопределённости измерений согласно ГОСТ Р 70104-2023
- 9. Роль портативных виброметров в реализации требований ГОСТов
- 10. Экономический эффект от внедрения предиктивной вибродиагностики
- 11. Заключение
1. Введение в вибродиагностику и предиктивное обслуживание оборудования
Вибрационная диагностика занимает центральное место среди методов неразрушающего контроля и функциональной диагностики вращающегося оборудования. Она позволяет получать информацию о техническом состоянии машин непосредственно в процессе их работы, не требуя остановки производства. В условиях современных промышленных предприятий, особенно на объектах опасных производств, переход от планово-предупредительного ремонта к обслуживанию по фактическому состоянию стал важнейшим фактором повышения надёжности и экономической эффективности.
Предиктивная вибродиагностика основана на регулярном мониторинге параметров вибрации и анализе их изменений во времени. Это даёт возможность выявлять зарождение дефектов на ранних стадиях — задолго до того, как они приведут к снижению производительности или аварийной остановке. Согласно многолетним исследованиям, спектральный анализ низкочастотной вибрации роторных машин позволяет обнаруживать до половины возможных дефектов ещё до возникновения критической ситуации.
Основу функциональной вибродиагностики составляет анализ вибрации работающего оборудования. Вибрационный сигнал несёт информацию как о характеристиках колебательных сил, возникающих в узлах машины, так и о свойствах самой колебательной системы. Для роторных машин, к которым относятся центробежные насосы и компрессоры, на низких частотах (обычно до 1000 Гц) преобладают периодические составляющие, а случайные и ударные компоненты незначительны. Это позволяет с высокой достоверностью определять состояние оборудования с помощью относительно простых методов спектрального анализа.
Эффективное внедрение предиктивной диагностики невозможно без строгого соблюдения требований нормативных документов. Именно актуальные ГОСТы задают единые правила измерения, оценки и интерпретации вибрационных параметров, обеспечивая сопоставимость результатов на разных объектах и в разные периоды времени.
2. Нормативная база вибродиагностики в Российской Федерации
В Российской Федерации нормативная база вибродиагностики сформирована на основе межгосударственных стандартов и национальных документов, гармонизированных с международными стандартами ISO. Ключевыми документами для оценки вибрационного состояния промышленного оборудования являются ГОСТ 32106-2013 и серия стандартов ГОСТ Р ИСО 20816.
Эти документы устанавливают не только методы измерений, но и критерии оценки состояния машин, что позволяет специалистам принимать обоснованные решения о продолжении эксплуатации, необходимости ремонта или выводе оборудования из работы. Нормативные требования учитывают специфику различных типов оборудования: от компактных насосных агрегатов до мощных компрессорных установок на опасных производствах.
Помимо базовых стандартов по вибрации, при проведении измерений на рабочих местах необходимо учитывать требования к оценке неопределённости результатов. Это обеспечивает traceability измерений и повышает доверие к принимаемым диагностическим решениям.
Применение актуальных ГОСТов в области вибродиагностики позволяет:
- Унифицировать подходы к контролю состояния оборудования на разных предприятиях;
- Получать сопоставимые результаты при повторных измерениях;
- Обоснованно планировать ремонты по фактическому состоянию;
- Снижать риски аварийных ситуаций на опасных производственных объектах.
3. ГОСТ 32106-2013: мониторинг состояния оборудования опасных производств
ГОСТ 32106-2013 «Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Вибрация центробежных насосных и компрессорных агрегатов» является одним из наиболее важных документов для предприятий нефтегазовой, химической и энергетической отраслей.
Стандарт распространяется на центробежные и винтовые насосные и компрессорные агрегаты с приводом от электродвигателей и паровых турбин, а также на вентиляторы, дымососы, воздуходувки и аппараты воздушного охлаждения мощностью более 2 кВт и номинальной частотой вращения от 120 до 15 000 мин⁻¹. Особое внимание уделяется оборудованию, эксплуатируемому на опасных производственных объектах.
Документ устанавливает руководство по оценке вибрационного состояния при эксплуатации и приёмочных испытаниях после монтажа и ремонта. Он предназначен для совместного применения с ГОСТ ИСО 10816-3 и дополняет его в части использования дополнительных параметров — не только виброскорости, но также виброускорения, виброперемещения и скоростей их изменения.
Основные параметры оценки вибрационного состояния по ГОСТ 32106-2013
В стандарте рекомендуется измерять следующие величины:
- Среднее квадратическое значение (СКЗ) виброскорости;
- Амплитудные значения виброускорения;
- Размах виброперемещений;
- Скорости изменения перечисленных параметров во времени.
Измерения проводятся в установившихся режимах работы оборудования. Частотный диапазон для оценки виброскорости обычно составляет 10–1000 Гц, что соответствует низкочастотной вибрации, несущей основную информацию о состоянии ротора, подшипников и фундамента.
| Параметр | Типичная полоса частот | Назначение в диагностике |
|---|---|---|
| СКЗ виброскорости | 10–1000 Гц | Общая оценка состояния машины, выявление дисбаланса, несоосности, ослабления креплений |
| Виброускорение | 10–10 000 Гц | Контроль высокочастотных процессов (дефекты подшипников, кавитация) |
| Виброперемещение | 10–500 Гц | Оценка низкочастотных колебаний фундамента и крупных узлов |
Границы зон вибрационного состояния (A — хорошее, B — допустимое, C — предельное, D — недопустимое) приводятся в приложении А стандарта и зависят от типа и мощности оборудования. Превышение установленных границ требует проведения углублённой диагностики и принятия мер по устранению причин повышенной вибрации.
4. Серия стандартов ГОСТ Р ИСО 20816: измерения и оценка вибрационного состояния машин
Серия ГОСТ Р ИСО 20816 представляет собой национальную версию международного стандарта ISO 20816 и является базовой для оценки вибрации большинства промышленных машин. Она пришла на смену более ранним документам и учитывает современные требования к измерениям.
ГОСТ Р ИСО 20816-1 устанавливает общие методы проведения измерений вибрации на вращающихся и невращающихся частях машин. Документ определяет требования к выбору точек измерения, направлению датчиков, условиям проведения измерений и обработке результатов.
Часть 3 серии (ГОСТ Р ИСО 20816-3) конкретизирует требования для промышленных машин мощностью свыше 15 кВт и номинальной частотой вращения от 120 до 15 000 мин⁻¹. Именно эта часть наиболее часто применяется совместно с ГОСТ 32106-2013 при оценке насосных и компрессорных агрегатов.
Стандарты серии 20816 акцентируют внимание на том, что вибрация машины является результатом действия колебательных сил на механическую систему с определёнными передаточными характеристиками. Поэтому для получения максимальной диагностической информации необходимо учитывать как характеристики сил, так и свойства колебательной системы.
5. Взаимосвязь стандартов и дополнительные нормативные требования
ГОСТ 32106-2013 и серия ГОСТ Р ИСО 20816 взаимно дополняют друг друга. Первый документ адаптирует общие принципы оценки вибрации под специфику опасных производств и расширяет перечень контролируемых параметров. Вторая серия даёт универсальную методологическую основу, применимую к широкому кругу машин.
При проведении измерений вибрации на рабочих местах необходимо также руководствоваться требованиями ГОСТ Р 70104-2023, который устанавливает методы оценки неопределённости измерения. Это особенно важно при использовании результатов для принятия ответственных решений о состоянии оборудования.
Взаимосвязь документов позволяет выстроить целостную систему мониторинга: от простых периодических измерений интегральных параметров до углублённого спектрального анализа при выявлении отклонений.
6. Методы анализа вибрации, применяемые в рамках актуальных ГОСТов
Актуальные ГОСТы по вибродиагностике опираются на современные методы анализа сигналов, разработанные и апробированные в течение последних десятилетий. Основным инструментом для роторных машин остаётся спектральный анализ низкочастотной вибрации.
В соответствии с подходами, изложенными в учебных пособиях по вибрационной диагностике, вибрационный сигнал работающей машины содержит периодические, случайные и ударные составляющие. Для роторных машин на низких частотах преобладают периодические компоненты, поэтому спектральный анализ позволяет с высокой точностью определить характеристики колебательных сил и колебательной системы.
Ключевые методы, применяемые при реализации требований ГОСТ 32106-2013 и ГОСТ Р ИСО 20816:
- Измерение и анализ СКЗ виброскорости в заданной полосе частот;
- Спектральный анализ с высоким разрешением по частоте;
- Анализ трендов изменения параметров во времени;
- При необходимости — демодуляция сигналов и анализ огибающей для выявления модуляционных процессов.
Спектральный анализ позволяет выявлять характерные частоты, соответствующие дисбалансу (1× частота вращения), несоосности (2× и выше), дефектам подшипников качения (клеточные и шариковые частоты) и другим типичным неисправностям. Для машин с большим количеством периодических составляющих применяют адаптивные фильтры, позволяющие разделять сигнал без потери диагностической информации.
Формула среднего квадратического значения виброскорости
При появлении дефектов периодические колебательные силы часто оказываются модулированными по амплитуде или частоте. Для анализа таких сигналов эффективно применяются цифровые алгоритмы демодуляции на основе преобразования Гильберта.
7. Практическое применение стандартов на промышленных объектах
На практике применение ГОСТ 32106-2013 и ГОСТ Р ИСО 20816 начинается с разработки программы мониторинга для конкретного оборудования. Программа должна учитывать тип машины, режимы её работы, доступность точек измерения и требуемую глубину диагностики.
Основные этапы практической реализации:
- Выбор контрольных точек и направлений измерения в соответствии с рекомендациями стандартов;
- Определение базовых (эталонных) значений вибрации для нового или отремонтированного оборудования;
- Периодические измерения с фиксированной периодичностью;
- Сравнение текущих значений с границами зон состояния и трендами;
- При выходе параметров за допустимые пределы — проведение углублённого анализа (спектральный, фазовый и др.).
Для оперативного контроля вибрации центробежных насосных агрегатов на опасных производствах широко применяют портативные виброметры, способные измерять СКЗ виброскорости в диапазоне 10–1000 Гц с требуемой точностью. Модель V7-220 с выносным датчиком удобна для проведения замеров в труднодоступных местах компрессорных установок, где стационарные датчики установить сложно.
При необходимости первичного спектрального анализа на месте эксплуатации эффективно использовать виброметр V7-357, оснащённый цветным дисплеем и функцией отображения спектральных диаграмм в реальном времени. Это позволяет сразу выявить доминирующие частотные компоненты и принять решение о необходимости более детальной диагностики.
Для быстрого обходного контроля насосов и вентиляторов часто выбирают компактные приборы карандашного типа — V7-327 и V7-317. Они обеспечивают высокую мобильность персонала и позволяют охватить большое количество единиц оборудования за одну смену.
8. Учёт неопределённости измерений согласно ГОСТ Р 70104-2023
При проведении вибродиагностики в соответствии с ГОСТ 32106-2013 и серией ГОСТ Р ИСО 20816 результаты измерений часто используются для принятия ответственных решений о состоянии оборудования. В таких случаях обязательным требованием становится оценка неопределённости измерений. Этому вопросу посвящён ГОСТ Р 70104-2023 «Вибрация. Измерения вибрации на рабочих местах. Методы оценки неопределённости измерения».
Стандарт устанавливает метод оценки неопределённости величин, характеризующих воздействие вибрации на работника, при измерениях по ГОСТ 31319 (общая вибрация) и ГОСТ 31192.2 (локальная вибрация) с применением виброметров, соответствующих ГОСТ Р 59701.1. Оценка неопределённости позволяет определить доверительные границы результатов и повысить достоверность диагностических выводов.
Основные понятия и влияющие факторы
ГОСТ Р 70104-2023 вводит понятие эквивалентного ускорения A(8), которое нормирует вибрационную нагрузку за рабочую смену длительностью 8 часов. Формула расчёта выглядит следующим образом:
где \( T_0 = 28800 \) с (8 ч), \( a_w(t) \) — корректированное ускорение
Для локальной вибрации корректированное ускорение определяется как векторная сумма по трём осям:
На результат измерений влияют многочисленные факторы. ГОСТ Р 70104-2023 классифицирует их и требует учитывать вклад каждого источника неопределённости в общий бюджет.
| Группа влияющих факторов | Примеры | Влияние на неопределённость |
|---|---|---|
| Средство измерений | Погрешность виброметра, калибровка, частотная характеристика датчика | Основной вклад в бюджет неопределённости |
| Условия окружающей среды | Температура, влажность, электромагнитные помехи | Может существенно изменять показания при работе в цеховых условиях |
| Методика измерений | Выбор точек, направление датчика, время усреднения, положение оператора | Требует строгого соблюдения процедур стандарта |
| Объект измерения | Нестабильность режима работы машины, изменение нагрузки | Учитывается при планировании повторных измерений |
При практической реализации требований ГОСТ 32106-2013 рекомендуется проводить оценку неопределённости хотя бы для критически важного оборудования. Это позволяет обоснованно устанавливать границы зон состояния и избегать ложных тревог или пропуска дефектов.
9. Роль портативных виброметров в реализации требований ГОСТов

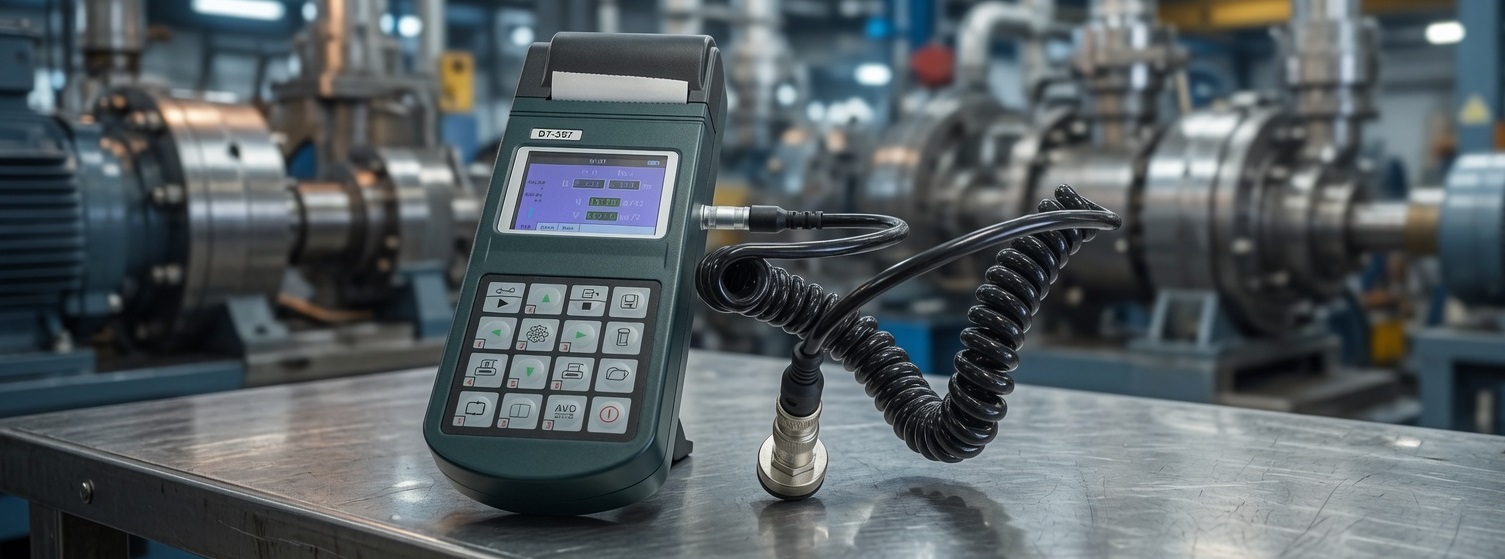

Современные портативные виброметры являются основным инструментом для выполнения измерений в соответствии с ГОСТ 32106-2013 и ГОСТ Р ИСО 20816 на промышленных объектах. Они обеспечивают необходимую точность, мобильность и возможность документирования результатов непосредственно на месте.
При выборе прибора для диагностики насосных и компрессорных агрегатов необходимо обращать внимание на соответствие метрологических характеристик требованиям стандартов: диапазон измерений СКЗ виброскорости от 0,1 до 200 мм/с, частотный диапазон 10–1000 Гц (основной для оценки по ГОСТ 32106), погрешность не более ±5–10 % в рабочем диапазоне частот.
Возможности современных портативных виброметров
- Измерение СКЗ виброскорости, амплитуды виброускорения и размаха виброперемещений в соответствии с рекомендуемыми полосами частот;
- Спектральный анализ в реальном времени для первичной диагностики характерных дефектов;
- Измерение частоты вращения (тахометрическая функция) для привязки спектральных компонент к оборотной частоте;
- Режимы оптимизированной фильтрации для работы в условиях множественных помех (особенно важно для поршневого оборудования);
- Встроенная память и возможность передачи данных на ПК для построения трендов и отчётов;
- Работа с выносными датчиками для контроля труднодоступных точек.
Для выполнения измерений на компрессорных станциях и насосных агрегатах, где требуется высокая мобильность и возможность работы в ограниченном пространстве, удобно применять компактные модели карандашного типа. Они обеспечивают быстрый обходной контроль большого количества единиц оборудования.
В условиях, когда необходимо проводить измерения в труднодоступных местах или на высоте, незаменимы приборы с выносным датчиком, соединённым кабелем с измерительным блоком. Такие модели позволяют выполнять замеры без остановки оборудования и без риска для персонала.
При необходимости углублённого анализа на месте — выявления конкретных дефектов подшипников, дисбаланса или несоосности — эффективны приборы с цветным дисплеем и функцией отображения спектральных диаграмм в реальном времени. Они позволяют сразу увидеть доминирующие гармоники и принять решение о дальнейших действиях.
Для работы в условиях пониженной освещённости или при длительных измерениях важны модели с подсветкой дисплея и возможностью питания как от аккумулятора, так и от сети. Наличие режима контроля качества с предупреждением о превышении заданных пределов существенно упрощает работу персонала при массовом обходе оборудования.
Все перечисленные возможности современных портативных виброметров позволяют полностью реализовать требования актуальных ГОСТов по вибродиагностике без необходимости привлечения стационарных систем мониторинга на начальном этапе внедрения предиктивного обслуживания.
10. Экономический эффект от внедрения предиктивной вибродиагностики
Переход на обслуживание оборудования по фактическому состоянию с использованием методов вибродиагностики в соответствии с ГОСТ 32106-2013 и ГОСТ Р ИСО 20816 даёт значительный экономический эффект. Основные источники экономии:
| Направление экономии | Типичный эффект | Пример расчёта |
|---|---|---|
| Снижение внеплановых простоев | Уменьшение аварийных остановок на 40–70 % | При стоимости простоя насосной станции 150 000 руб./час экономия за год может превышать 5–8 млн руб. |
| Оптимизация ремонтных работ | Ремонт только при наличии реальных дефектов | Сокращение объёма плановых ремонтов на 25–35 % |
| Увеличение межремонтного ресурса | Продление срока службы подшипников и роторов | Снижение затрат на запчасти на 15–30 % |
| Снижение рисков аварий | Предотвращение экологических и технологических инцидентов | Снижение страховых платежей и штрафов |
Важным фактором является также стоимость самого инструмента диагностики. Современные портативные виброметры имеют приемлемую цену при высокой функциональности. Затраты на приобретение нескольких приборов для службы эксплуатации обычно окупаются в течение первого года за счёт предотвращённого одного-двух серьёзных инцидентов.
Кроме прямой экономии, внедрение системы вибромониторинга повышает общую культуру эксплуатации оборудования, улучшает планирование запасных частей и позволяет формировать объективную базу данных для принятия управленческих решений.
11. Заключение
Актуальные нормативные документы — ГОСТ 32106-2013 и серия ГОСТ Р ИСО 20816 — создают прочную методологическую основу для организации предиктивной вибродиагностики промышленного оборудования, особенно на опасных производственных объектах. Их совместное применение позволяет не только оценивать текущее вибрационное состояние машин, но и прогнозировать развитие дефектов, планировать ремонты по фактическому состоянию и существенно снижать риски аварий.
Ключевыми инструментами реализации требований этих стандартов на практике остаются портативные виброметры, обеспечивающие необходимую точность измерений, удобство использования и возможность проведения как интегральной оценки, так и первичного спектрального анализа непосредственно на объекте.
Внедрение систем вибродиагностики на базе актуальных ГОСТов — это не просто выполнение формальных требований, а реальный инструмент повышения надёжности производства, оптимизации затрат на техническое обслуживание и продления ресурса дорогостоящего оборудования.
Чтобы обеспечить соответствие требованиям актуальных ГОСТов по вибродиагностике и максимально повысить эффективность предиктивного обслуживания вашего оборудования, стоит рассмотреть приобретение современного портативного виброметра с необходимым набором функций. Цена такого прибора зависит от комплектации и возможностей, но быстро окупается за счёт предотвращения аварийных простоев и оптимизации графика ремонтов. Выбрать подходящую модель можно исходя из конкретных задач, условий эксплуатации и требуемой глубины анализа вибрации на вашем объекте.
