Виды виброметров и виброанализаторов: в чём разница и что выбрать в 2026 году

Оглавление

• Введение
• Что такое виброметр и какие задачи он решает
• Что такое виброанализатор и в каких случаях он необходим
• Ключевые различия между виброметрами и виброанализаторами
• Классификация портативных виброметров по конструктивному исполнению и возможностям
• Как выбрать прибор в 2026 году: критерии выбора в зависимости от типа оборудования, решаемых задач, требований нормативных документов и тенденций цифровизации
• Практические рекомендации по применению
• Заключение

Введение

Вибрационный контроль и диагностика давно стали неотъемлемой частью эксплуатации промышленного оборудования. В условиях перехода на обслуживание и ремонт по фактическому состоянию точные данные о вибрации позволяют своевременно выявлять развивающиеся дефекты, предотвращать аварийные остановы и оптимизировать затраты на техническое обслуживание. Особенно актуально это для роторного и поршневого оборудования — насосов, вентиляторов, компрессоров, двигателей, станков и другого механического оборудования, где вибрация является одним из самых информативных диагностических параметров.

Современные методы функциональной диагностики базируются на анализе вибрации работающего оборудования. Как показывают многолетние исследования, колебательные силы, возникающие в узлах машин, имеют сложную структуру и включают периодические, случайные и ударные составляющие. Передаточные характеристики колебательной системы также неоднородны. В результате вибрация, измеряемая в контрольных точках, несёт информацию как о состоянии источника колебательных сил, так и о свойствах самой механической системы.

В зависимости от поставленных задач и типа оборудования специалисты используют два основных класса приборов: виброметры и виброанализаторы. Первые позволяют быстро получить интегральные показатели вибрации, вторые — проводить детальный частотный анализ и идентифицировать конкретные виды дефектов. Понимание различий между этими классами приборов, а также знание их возможностей особенно важно в 2026 году, когда требования к точности измерений, оценке неопределённости и цифровизации процессов диагностики продолжают расти.

Что такое виброметр и какие задачи он решает

Виброметр — это средство измерений, предназначенное для определения интегральных параметров вибрации: среднего квадратического значения (СКЗ) виброскорости, амплитудного значения виброускорения и размаха виброперемещения. Принцип действия большинства современных портативных виброметров основан на использовании пьезоэлектрического датчика ускорений с последующим интегрированием сигнала для получения виброскорости и виброперемещения.

Виброметры широко применяются для периодического контроля состояния работающего механического оборудования. Они позволяют:

• выполнять экспресс-оценку общего уровня вибрации;
• строить тренды изменения вибрации во времени;
• выявлять грубые нарушения (сильный дисбаланс, значительную несоосность, сильный износ подшипников);
• проводить приёмосдаточные испытания после ремонта или монтажа;
• контролировать вибрацию на рабочих местах в соответствии с требованиями охраны труда.

Для оценки воздействия вибрации на человека при измерениях на рабочих местах применяют понятие эквивалентного ускорения A(8). Согласно ГОСТ Р 70104-2023 и связанным нормативным документам, эта величина рассчитывается по формуле:

где \( a_w(t) \) — корректированное ускорение с учётом частотной коррекции, \( T_0 \) — длительность рабочей смены (принимается равной 28800 с). Для локальной вибрации корректированное ускорение вычисляется как корень из суммы квадратов составляющих по трём осям базицентрической системы координат.

Типичные метрологические характеристики портативных виброметров включают диапазон измерений СКЗ виброскорости от 0,1 до 199,9 мм/с в полосе частот 10–1000 Гц. Пределы допускаемой относительной погрешности обычно составляют ±5 % в диапазоне 20–1000 Гц и несколько выше на краях диапазона. Такие приборы хорошо подходят для контроля роторного оборудования, где на низких частотах преобладают периодические составляющие и передаточные характеристики имеют ограниченное число резонансов.

Виброметры просты в эксплуатации, компактны, не требуют сложной настройки и позволяют быстро получить результат. Именно поэтому они остаются основным инструментом для массового контроля большого парка оборудования, когда не требуется глубокая диагностика каждого узла.

Что такое виброанализатор и в каких случаях он необходим

Виброанализатор — это более сложный прибор, который помимо интегральных параметров выполняет частотный (спектральный) анализ вибрации. Он позволяет разложить сигнал на составляющие по частотам, выявить доминирующие гармоники, модуляцию и другие признаки, характерные для конкретных дефектов.

В функциональной вибрационной диагностике спектральный анализ низкочастотной вибрации (до 1000 Гц) является одним из основных методов для роторного оборудования. Он даёт возможность обнаружить до половины возможных дефектов задолго до возникновения аварийной ситуации. К таким дефектам относятся:

• дисбаланс (превышение амплитуды на частоте вращения);
• несоосность (повышенные составляющие на 2-й и 3-й гармониках);
• дефекты муфт и зубчатых передач;
• ослабление креплений и резонансные явления.

Для диагностики подшипников качения и других узлов, где преобладают высокочастотные ударные процессы, применяют методы анализа огибающей, метод ударных импульсов и вейвлет-анализ. Эти подходы особенно эффективны, когда в сигнале присутствуют случайные и ударные составляющие, а колебательная система имеет большое количество резонансов высокой добротности.

Виброанализаторы необходимы в следующих случаях:

• при проведении углублённой диагностики ответственного оборудования;
• для идентификации конкретного вида дефекта и определения его стадии развития;
• при работе с поршневыми машинами, где ударные составляющие существенно искажают низкочастотный спектр;
• для анализа вибрации компактных машин высокой удельной мощности, где доступ к узлам ограничен;
• при внедрении систем предиктивного обслуживания и мониторинга состояния.

Современные портативные виброанализаторы и продвинутые виброметры с функциями спектрального анализа позволяют получать диагностическую информацию, сопоставимую по объёму с данными стационарных систем мониторинга, но при значительно меньших затратах и большей мобильности.

Ключевые различия между виброметрами и виброанализаторами

Главное различие заключается в объёме и характере получаемой диагностической информации. Виброметр даёт обобщённую оценку уровня вибрации, тогда как виброанализатор позволяет «заглянуть внутрь» сигнала и понять причину повышенной вибрации.

В реальной практике граница между классами приборов постепенно размывается. Многие современные портативные виброметры оснащаются функциями спектрального анализа, памятью, возможностью подключения к компьютеру и вывода спектральных диаграмм. Это позволяет использовать один прибор как для быстрого контроля, так и для более глубокой диагностики.

Классификация портативных виброметров по конструктивному исполнению и возможностям

Портативные виброметры различаются по конструкции датчика, набору измеряемых параметров, наличию дополнительных функций и удобству работы в полевых условиях. Выбор конкретного типа определяется характером решаемых задач и условиями эксплуатации.

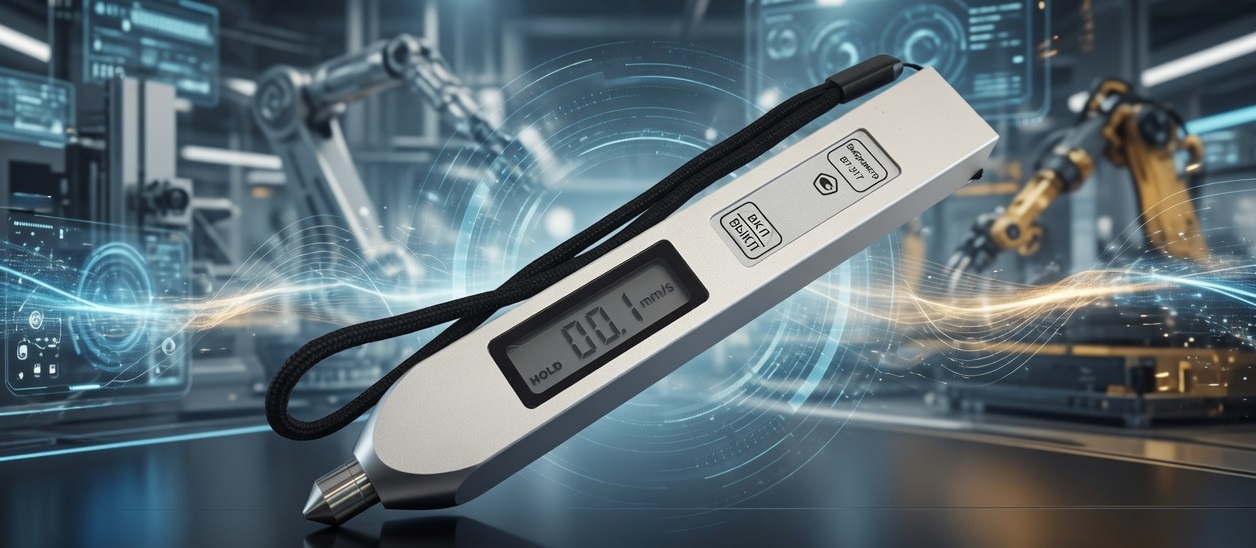

Виброметры карандашного типа

Компактные приборы с встроенным датчиком, выполненные в форме карандаша или небольшого блока. Они отличаются простотой, малым весом и высокой мобильностью. Такие приборы оптимальны для быстрого обхода большого количества единиц оборудования. Типичные представители этого класса позволяют измерять СКЗ виброскорости в диапазоне 10–1000 Гц с погрешностью ±5 % в основной полосе частот. Они хорошо подходят для контроля двигателей, вентиляторов, насосов и другого роторного оборудования, где достаточно интегральной оценки уровня вибрации.

Виброметры с выносным датчиком

В этих приборах датчик соединён с измерительным блоком кабелем. Это существенно расширяет возможности измерений в труднодоступных местах, на вращающихся частях (с использованием магнитного крепления или щупа) и при необходимости установки датчика в нескольких точках без перемещения всего прибора. Модели с выносным датчиком часто оснащаются дополнительными насадками (короткий и длинный щупы) для работы в разных частотных диапазонах. Они удобны при диагностике крупногабаритного оборудования и механизмов со сложной компоновкой.

Продвинутые портативные виброметры с расширенными функциями

К этой группе относятся приборы, которые по своим возможностям приближаются к виброанализаторам. Они оснащаются цветными дисплеями, встроенной памятью, режимом контроля качества (предупреждение о превышении заданных порогов), возможностью отображения спектральных диаграмм в реальном времени и подключения к компьютеру для дальнейшей обработки данных. Такие приборы позволяют не только измерять интегральные параметры, но и проводить первичный частотный анализ, что значительно повышает информативность контроля без необходимости использования отдельного анализатора.

Отдельную категорию составляют модели с дополнительными функциями, например возможностью измерения температуры объекта и прослушивания звука вибрации через наушники-стетоскоп с переключением диапазонов частот. Это особенно полезно при субъективной оценке состояния подшипников и зубчатых передач, когда опытный специалист может услышать характерные признаки дефекта ещё до того, как они проявятся в числовых показателях.

При выборе конкретной модели важно учитывать не только набор функций, но и метрологические характеристики, удобство крепления датчика, время автономной работы и возможность последующей поверки. Для большинства задач контроля роторного оборудования достаточно точности, обеспечиваемой современными портативными виброметрами, при условии правильного выбора точек измерения и соблюдения методики.

Как выбрать прибор в 2026 году: критерии выбора в зависимости от типа оборудования, решаемых задач, требований нормативных документов и тенденций цифровизации

В 2026 году при выборе виброметра или виброанализатора специалисты учитывают не только технические характеристики, но и соответствие требованиям современных нормативных документов, в первую очередь ГОСТ Р 70104-2023 «Вибрация. Измерения вибрации на рабочих местах. Методы оценки неопределённости измерения». Этот стандарт устанавливает необходимость оценки неопределённости при измерениях, проводимых для получения доказательной базы соответствия или несоответствия требованиям к условиям труда.

Для роторного оборудования, где низкочастотная вибрация несёт основную диагностическую информацию, часто достаточно качественного виброметра с возможностью спектрального анализа. Для поршневых машин и механизмов с выраженными ударными процессами предпочтительны приборы с расширенными возможностями фильтрации и анализа высокочастотных составляющих.

Тенденции цифровизации требуют наличия памяти, возможности передачи данных на компьютер или в облачные системы, а также совместимости с программным обеспечением для построения трендов и автоматизированного анализа. Приборы с функцией реального времени спектрального анализа позволяют сократить время диагностики и повысить достоверность выводов.

При подборе модели необходимо также учитывать условия эксплуатации: наличие взрывоопасных зон, запылённость, температуру окружающей среды, необходимость работы в ограниченном пространстве. Важным фактором остаётся квалификация персонала — чем сложнее прибор, тем выше требования к подготовке специалиста.

При выборе прибора в 2026 году необходимо учитывать не только текущие задачи, но и перспективы развития системы диагностики на предприятии. Согласно ГОСТ Р 70104-2023, при измерениях вибрации на рабочих местах для получения доказательной базы требуется оценка неопределённости измерения. Это означает, что прибор должен обеспечивать стабильные и воспроизводимые результаты, а методика измерений — соответствовать требованиям ГОСТ 31319 для общей вибрации и ГОСТ 31192.2 для локальной вибрации.

Для роторного оборудования, где низкочастотная вибрация содержит основную диагностическую информацию, часто достаточно качественного виброметра с возможностью спектрального анализа. В то же время для поршневых машин, в которых силы ударного происхождения максимальны, и для компактных машин большой удельной мощности (например, авиационных двигателей) требуются более сложные методы анализа средне- и высокочастотной вибрации. В этих случаях простые интегральные показатели могут оказаться недостаточными, и целесообразно выбирать приборы с расширенными возможностями фильтрации и анализа.

Бюджетные модели карандашного типа, такие как В7-317 и В7-327, отлично справляются с задачами периодического контроля большого парка роторного оборудования. Они обеспечивают измерение СКЗ виброскорости в диапазоне 10–1000 Гц с погрешностью ±5 % в основной полосе и отличаются максимальной простотой использования. Если же измерения проводятся в труднодоступных местах, на вращающихся частях или требуется установка датчика в нескольких точках, предпочтение стоит отдать моделям с выносным датчиком — например, В7-220 с выносным датчиком или В7-337, оснащённым оптимизированной фильтрацией для работы в условиях множественных помех.

Для задач предиктивного обслуживания и углублённой диагностики в 2026 году всё чаще выбирают продвинутые приборы, способные отображать спектральные диаграммы в реальном времени, такие как В7-357. Наличие цветного дисплея, встроенной памяти, режима контроля качества и возможности подключения к компьютеру позволяет автоматизировать обработку результатов, строить тренды и выявлять развивающиеся дефекты на ранних стадиях. Такие приборы особенно эффективны при анализе вибрации подшипников качения и зубчатых передач, где требуется выделение высокочастотных составляющих и анализ их модуляции.

Ключевые критерии выбора в 2026 году

• Тип оборудования и характер дефектов — для роторного оборудования достаточно низкочастотного спектрального анализа; для поршневого и высокочастотного контроля требуются расширенные функции фильтрации и анализа огибающей.
• Требования нормативных документов — соответствие ГОСТ Р 70104-2023 по оценке неопределённости измерений, ГОСТ Р 59701.1 по характеристикам виброметров и методикам ГОСТ 31319 / ГОСТ 31192.2.
• Условия эксплуатации — наличие выносного датчика для труднодоступных мест, защита от пыли и влаги, время автономной работы, возможность работы при низких температурах.
• Уровень цифровизации — наличие памяти, интерфейсов передачи данных, совместимость с программным обеспечением для трендов и автоматизированного анализа.
• Квалификация персонала — простые модели для массового контроля; продвинутые — для специалистов с подготовкой в области вибрационной диагностики.
• Экономическая эффективность — соотношение стоимости прибора и экономии от предотвращения аварий и оптимизации ремонтов по фактическому состоянию.

Практические рекомендации по применению

Эффективность вибрационного контроля напрямую зависит не только от качества прибора, но и от правильной организации процесса измерений. Ниже приведены ключевые практические рекомендации, основанные на многолетнем опыте применения функциональной диагностики.

Организация измерений

1. Выбирайте точки измерения в соответствии с методиками (обычно на подшипниковых узлах, в горизонтальном, вертикальном и осевом направлениях).
2. Обеспечивайте надёжное крепление датчика (магнит, щуп или шпилька) — некачественный контакт является одной из основных источников погрешности.
3. Проводите измерения в одном и том же режиме работы оборудования (номинальная нагрузка, установившийся режим).
4. Фиксируйте не только числовые значения, но и условия измерения (частота вращения, нагрузка, температура).
5. При использовании моделей с выносным датчиком (например, В7-220 с выносным датчиком или В7-337) применяйте экранированные кабели и проверяйте их целостность.

Периодичность контроля

• Для критически важного оборудования — еженедельно или в режиме онлайн-мониторинга.
• Для основного технологического оборудования — 1–2 раза в месяц.
• Для вспомогательного оборудования — 1 раз в квартал или по результатам предыдущих измерений.
• После ремонта или монтажа — обязательный контроль для подтверждения качества работ.

Комбинирование методов диагностики

Виброметры и виброанализаторы наиболее эффективны в сочетании с другими методами неразрушающего контроля и технической диагностики. Рекомендуется:

• Сочетать вибрационный контроль с термографией (для выявления перегрева подшипников и муфт).
• Использовать анализ масла для подтверждения износа подшипников и зубчатых передач.
• Применять акустическую эмиссию или метод ударных импульсов для раннего обнаружения дефектов подшипников.
• Проводить визуальный осмотр и проверку геометрии (соосность, балансировка) при обнаружении повышенной вибрации.

Особое внимание следует уделять обучению персонала. Согласно требованиям к квалификации специалистов в области вибрационного контроля, персонал должен иметь подготовку не ниже уровня специалиста 1 категории в соответствии с действующими стандартами. Это особенно важно при использовании продвинутых моделей с функциями спектрального анализа, таких как В7-357.

Заключение
