Оглавление
- Введение
- Правовые требования к средствам измерения вибрации для юридических лиц
- Госреестр СИ: что это даёт предприятию и почему важен именно для юрлиц
- Поверка виброметра: виды, периодичность, необходимые документы
- Технические возможности и метрологические характеристики промышленных портативных виброметров
- Применение в вибрационной диагностике оборудования
- Измерение вибрации на рабочих местах и оценка воздействия на человека
- Как правильно выбрать и купить виброметр с поверкой для юридического лица
- Заключение
Введение
В современных условиях эксплуатации промышленного оборудования контроль вибрации становится одним из ключевых инструментов обеспечения надёжности, безопасности и экономической эффективности производства. Для юридических лиц, владеющих или эксплуатирующих механическое и электромеханическое оборудование, своевременное выявление изменений вибрационных характеристик позволяет переходить от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию, снижать простои и предотвращать аварийные ситуации.
Вибрация является естественным спутником работы большинства вращающихся и возвратно-поступательных машин. Её параметры содержат ценную диагностическую информацию о состоянии подшипников, роторов, зубчатых передач, муфт и других узлов. Однако для того чтобы результаты измерений имели юридическую силу и могли использоваться при взаимодействии с контролирующими органами, при проведении специальной оценки условий труда или при планировании ремонтных работ, приборы должны соответствовать строгим метрологическим требованиям.
Именно поэтому всё больше предприятий выбирают промышленные виброметры, внесённые в Государственный реестр средств измерений и поставляемые с действующей поверкой. Такие приборы гарантируют traceability результатов, минимизируют риски претензий со стороны надзорных органов и позволяют выстраивать прозрачную систему мониторинга состояния оборудования.
Правовые требования к средствам измерения вибрации для юридических лиц
Деятельность юридических лиц в части обеспечения единства измерений регулируется Федеральным законом от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений». Согласно этому закону, измерения, результаты которых используются в сферах государственного регулирования (в том числе при осуществлении производственного контроля, охраны труда и промышленной безопасности), должны выполняться с помощью средств измерений утверждённого типа, прошедших поверку.
К числу таких сфер относятся:
- оценка воздействия вибрации на работников на рабочих местах;
- контроль технического состояния оборудования, влияющего на промышленную безопасность;
- входной и операционный контроль качества продукции, где вибрационные параметры являются значимыми;
- диагностика и мониторинг состояния машин и механизмов в рамках системы управления промышленной безопасностью.
Использование средств измерений, не внесённых в Госреестр или не имеющих действующей поверки, может привести к признанию результатов измерений недействительными. Это, в свою очередь, создаёт риски при прохождении проверок Ростехнадзора, Роспотребнадзора, при проведении специальной оценки условий труда и при расследовании инцидентов.
Госреестр СИ: что это даёт предприятию и почему важен именно для юрлиц
Внесение типа средства измерений в Государственный реестр средств измерений Российской Федерации — это официальное подтверждение государством соответствия метрологических и технических характеристик прибора заявленным значениям. Процедура включает государственные испытания, в ходе которых проверяются точность, стабильность, влияние влияющих факторов и другие параметры.
Для юридического лица наличие прибора, внесённого в Госреестр СИ, означает:
- возможность законного использования результатов измерений в официальных документах и отчётах;
- соответствие требованиям нормативных правовых актов в сферах обязательной метрологии;
- уменьшение рисков при внешних проверках и аудитах;
- гарантированную точность к государственным первичным эталонам;
- право применять прибор при проведении работ, требующих подтверждения компетентности (аккредитация лабораторий, СУОТ и др.).
Приборы, не прошедшие процедуру утверждения типа, не могут применяться в указанных выше сферах, даже если их технические характеристики внешне выглядят привлекательно.
Поверка виброметра: виды, периодичность, необходимые документы
Поверка — это совокупность операций, выполняемых в целях подтверждения соответствия средства измерений метрологическим требованиям. Различают первичную поверку (проводится при выпуске из производства, после ремонта или при ввозе на территорию РФ) и периодическую поверку (в процессе эксплуатации).
Для большинства портативных виброметров, применяемых в промышленности, межповерочный интервал устанавливается при утверждении типа и, как правило, составляет один год. В отдельных случаях, при стабильных условиях эксплуатации и положительных результатах предыдущих поверок, интервал может быть увеличен, однако на практике большинство предприятий придерживаются ежегодной поверки.
По результатам поверки выдается свидетельство о поверке (в бумажном или электронном виде). В свидетельстве указываются:
- наименование и модификация средства измерений;
- заводской номер;
- дата проведения поверки;
- метрологические характеристики, подтверждённые в ходе поверки;
- срок действия свидетельства;
- сведения об аккредитованной лаборатории, проводившей поверку.
Наличие действующего свидетельства о поверке вместе с записью в паспорте прибора позволяет юридическому лицу в любой момент подтвердить легитимность результатов измерений.
Технические возможности и метрологические характеристики промышленных портативных виброметров
Принцип действия современных портативных виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений. Полученный сигнал усиливается и обрабатывается: для измерения виброскорости выполняется одинарное интегрирование, для измерения виброперемещения — двойное. Такой подход обеспечивает высокую точность и широкий частотный диапазон.
Промышленные виброметры позволяют измерять следующие основные параметры:
- среднее квадратическое значение (СКЗ) виброскорости;
- амплитудное значение виброускорения;
- размах виброперемещений.
Среднее квадратическое значение виброскорости рассчитывается по формуле:
\[ v_{\text{СКЗ}} = \sqrt{\frac{1}{T} \int_{0}^{T} v^{2}(t) \, dt} \]Метрологические характеристики
| Наименование характеристики | В7-327 | В7-337 |
|---|---|---|
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 199,9 | от 0,1 до 199,9 |
| Диапазон измерений размаха виброперемещений, мм | от 0,001 до 1,999 | от 0,001 до 1,999 |
| Диапазон измерений амплитуд виброускорений, м/с² | от 0,01 до 199,9 | от 0,1 до 199,9 |
| Диапазон частот виброскорости, Гц | от 10 до 1000 | от 10 до 1000 |
| Диапазон частот виброперемещений, Гц | от 10 до 500 | от 10 до 500 |
| Диапазон частот виброускорений, Гц | от 10 до 500 | от 10 до 10000 |
| Пределы допускаемой относительной погрешности СКЗ виброскорости, % |
±10 (10–20 Гц) ±5 (20–1000 Гц) |
±15 (10–20 Гц) ±10 (св. 20 до 1000 Гц) |
| Пределы допускаемой относительной погрешности амплитуды виброускорений, % |
±10 (10–20 Гц) ±5 (20–1000 Гц) |
±10 (10–20 Гц и св. 5000–10000 Гц) ±5 (св. 20 до 5000 Гц) |
| Пределы допускаемой относительной погрешности размаха виброперемещений, % |
±10 (10–20 Гц и св. 100–500 Гц) ±5 (св. 20–100 Гц) |
±10 (10–20 Гц и св. 100–500 Гц) ±5 (св. 20–100 Гц) |

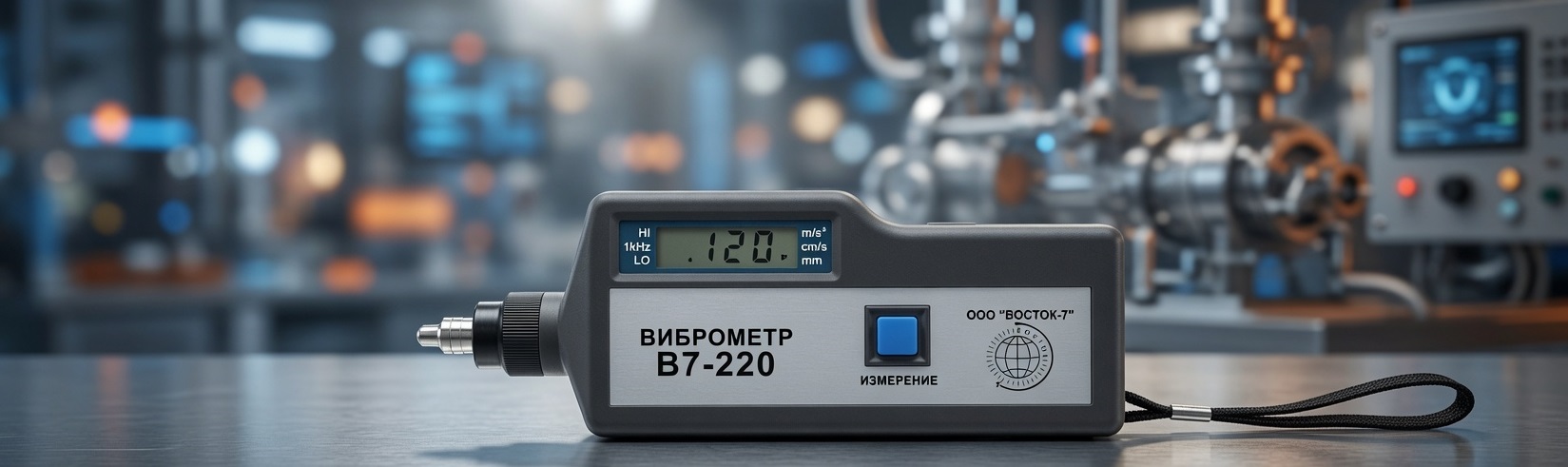

Модификация В7-220 дополнительно обеспечивает измерение температуры поверхности объекта в диапазоне от –20 до +400 °C и возможность прослушивания вибрации через наушники-стетоскоп с переключением диапазонов частот. Прибор выпускается в двух исполнениях — со встроенным датчиком для оперативных замеров и с выносным датчиком для контроля труднодоступных точек.
Модификация В7-357 оснащена цветным TFT-дисплеем и возможностью вывода спектральных диаграмм в реальном времени, а также индикацией частоты вращения. Это позволяет проводить экспресс-диагностику дисбаланса, несоосности и дефектов зубчатых передач непосредственно на месте эксплуатации оборудования.
Все перечисленные модификации внесены в Государственный реестр средств измерений Российской Федерации под единым номером 83954-21, что подтверждает их метрологическую пригодность для применения на промышленных предприятиях.
Применение в вибрационной диагностике оборудования
Вибрационная диагностика машин и оборудования базируется на анализе характеристик колебательных сил и свойств механической колебательной системы. В машинах роторного типа на низких частотах (обычно до 1000 Гц) преобладают периодические составляющие вибрации. Именно в этом диапазоне спектральный анализ позволяет выявить значительную часть дефектов — дисбаланс, несоосность, ослабление посадок, износ подшипников и зубчатых передач — задолго до возникновения аварийной ситуации.
Исследования показывают, что спектральный анализ низкочастотной вибрации даёт возможность обнаружить до половины возможных дефектов роторного оборудования на ранних стадиях развития. Для этого измерения проводят в нескольких точках и направлениях, после чего сравнивают спектры с базовыми значениями и нормативными критериями.
Портативные виброметры с возможностью спектрального анализа, в частности В7-357, существенно упрощают эту работу. Прибор в реальном времени отображает спектральные диаграммы, что позволяет сразу визуально оценить наличие гармонических составляющих, соответствующих частоте вращения, её кратным и другим характерным частотам дефектов.
Для более сложных случаев, когда необходимо разделить сигнал на периодические, случайные и ударные составляющие, применяются дополнительные методы обработки. Однако даже базовый спектральный анализ низкочастотной вибрации уже даёт существенный объём диагностической информации и служит основой для планирования технического обслуживания по фактическому состоянию.
Применение в вибрационной диагностике оборудования
Продолжая тему вибрационной диагностики, важно отметить, что на средних и высоких частотах вклад в общий сигнал вносят уже не только периодические, но и случайные и ударные составляющие. Это особенно характерно для подшипников качения, зубчатых передач и поршневых машин. В таких условиях классический спектральный анализ низкочастотной вибрации дополняется методами анализа высокочастотных компонентов, в том числе методами огибающей и анализа модуляции мощности случайной вибрации.
Высокочастотная вибрация (от нескольких килогерц и выше) возникает при микроударах, связанных с разрывами масляной плёнки в подшипниках, образованием микротрещин или другими дефектами. Современные портативные виброметры с расширенным частотным диапазоном, такие как В7-337, позволяют уверенно работать в полосе до 10 кГц по виброускорению, что даёт возможность фиксировать ранние стадии развития дефектов подшипников.
Модификация В7-220 с функцией прослушивания через наушники-стетоскоп и переключением диапазонов частот предоставляет дополнительный канал диагностики. Опытный специалист может по характеру звука вибрации выявить повышенный шум подшипника или другие аномалии ещё до того, как они отразятся в числовых значениях СКЗ.
Для задач, требующих не только измерения интегральных параметров, но и визуального анализа спектра в реальном времени, оптимальным выбором становится В7-357. Прибор позволяет одновременно контролировать виброскорость, виброускорение и виброперемещение, выводить спектральные диаграммы и индицировать частоту вращения. Это значительно ускоряет процесс диагностики дисбаланса, несоосности и дефектов зацепления зубчатых колёс непосредственно на работающем оборудовании.
Важным преимуществом цифровых методов, реализованных в современных виброметрах, является возможность разделения сигнала на составляющие и применения алгоритмов демодуляции. Такие возможности особенно ценны при переходе предприятия на стратегию обслуживания и ремонта по фактическому состоянию, когда необходимо максимально точно определить остаточный ресурс узлов.
Измерение вибрации на рабочих местах и оценка воздействия на человека
Помимо диагностики оборудования, юридические лица обязаны проводить оценку вибрационного воздействия на работников. Эти измерения регулируются требованиями охраны труда и специальной оценки условий труда (СОУТ). Для общей вибрации применяются положения ГОСТ 31319, для локальной — ГОСТ 31192.2.
Основной нормируемой величиной является эквивалентное корректированное ускорение за 8-часовую рабочую смену — A(8). Оно рассчитывается по формуле:
\[ A(8) = \sqrt{\frac{1}{T_0} \int_0^{T_0} a_w^2(t) \, dt} \]где \( T_0 = 28800 \) с (8 часов), \( a_w(t) \) — корректированное ускорение с учётом частотной коррекции по соответствующему стандарту.
В случае локальной вибрации корректированное ускорение определяется как корень квадратный из суммы квадратов составляющих по трём осям базицентрической системы координат:
\[ a_w(t) = \sqrt{a_{wx}^2(t) + a_{wy}^2(t) + a_{wz}^2(t)} \]При проведении таких измерений необходимо учитывать неопределённость результата. ГОСТ Р 70104-2023 устанавливает методы оценки неопределённости измерений вибрации на рабочих местах и требует её регистрации. Влияющими факторами могут быть способ крепления датчика, температура окружающей среды, вибрация от соседнего оборудования, квалификация оператора и другие параметры.
Для получения юридически значимых результатов измерений вибрации на рабочих местах необходимо использовать виброметры, внесённые в Госреестр СИ и имеющие действующую поверку. Только в этом случае протоколы измерений могут быть приняты при проведении СОУТ, проверках контролирующих органов и при расследовании профессиональных заболеваний.
Как правильно выбрать и купить виброметр с поверкой для юридического лица
Выбор промышленного виброметра для юридического лица должен основываться на комплексе критериев, учитывающих как технические задачи, так и требования метрологического законодательства.
Основные критерии выбора
| Критерий | Рекомендация | Подходящие модели |
|---|---|---|
| Экспресс-контроль большого количества агрегатов | Компактный прибор с быстрым измерением СКЗ виброскорости | В7-327 (карандашного типа) |
| Измерения в труднодоступных местах + температура и аудиоконтроль | Выносной датчик, встроенный термометр, стетоскоп | В7-220 (со встроенным или выносным датчиком) |
| Расширенный частотный диапазон и высокоточная диагностика подшипников | Частотный диапазон до 10 кГц по ускорению | В7-337 |
| Детальная диагностика с анализом спектра в реальном времени | Цветной дисплей, вывод спектральных диаграмм, индикация оборотов | В7-357 |
| Необходимость юридической значимости результатов | Обязательное наличие в Госреестре СИ и поверки | Все модели серии В7 (№ 83954-21) |
- Определите основной круг задач: экспресс-контроль или глубокая диагностика с спектральным анализом.
- Уточните требуемый частотный диапазон (низкочастотный контроль роторного оборудования или высокочастотный анализ подшипников).
- Оцените необходимость дополнительных функций (измерение температуры, прослушивание вибрации, вывод спектра, память данных, связь с ПК).
- Обязательно проверьте наличие прибора в Государственном реестре средств измерений и возможность организации поверки.
- Запросите у поставщика комплект документов: свидетельство об утверждении типа, описание типа СИ, руководство по эксплуатации, свидетельство о поверке.
Приобретая виброметр с поверкой, юридическое лицо получает не просто измерительный прибор, а инструмент, результаты работы которого могут использоваться в официальных целях без дополнительных рисков.
Заключение
Внедрение виброметров, внесённых в Госреестр СИ и поставляемых с действующей поверкой, позволяет юридическим лицам выстроить эффективную систему вибрационного контроля оборудования и оценки условий труда. Такие приборы обеспечивают требуемую точность измерений, юридическую значимость результатов и соответствие требованиям Федерального закона № 102-ФЗ и отраслевых стандартов.
Использование современных портативных моделей даёт возможность проводить как экспресс-контроль, так и детальную диагностику, переходить на обслуживание по фактическому состоянию и снижать эксплуатационные риски. При правильном выборе модели и своевременной поверке виброметр становится надёжным инструментом, который окупает себя за счёт предотвращения внеплановых остановов и минимизации штрафных санкций со стороны контролирующих органов.
Если на вашем предприятии стоит задача организовать эффективный и юридически корректный виброконтроль, стоит рассмотреть возможность купить промышленный виброметр с действующей поверкой и внесённый в Госреестр СИ. Квалифицированные специалисты помогут подобрать оптимальную модель под конкретные производственные задачи, обеспечат оформление всех необходимых документов и предоставят актуальную информацию о цене.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
