1. Введение
Вибродиагностика колесных пар и буксовых узлов является одним из наиболее эффективных методов неразрушающего контроля состояния подвижного состава на железнодорожном транспорте, в метрополитенах и на других видах рельсового транспорта. Колесные пары и буксовые узлы относятся к наиболее нагруженным и ответственным элементам, от исправности которых напрямую зависит безопасность движения, комфорт пассажиров и экономическая эффективность эксплуатации транспортных средств.
Статистика отказов показывает, что дефекты подшипников буксовых узлов и повреждения колесных пар (ползуны, износ обода, дисбаланс) являются частыми причинами внеплановых остановок поездов, дорогостоящих ремонтов и, в худшем случае, сходов с рельсов. Традиционные методы контроля — визуальный осмотр, ультразвуковая дефектоскопия и измерение температуры — позволяют выявлять дефекты преимущественно на поздних стадиях развития. Вибродиагностика же даёт возможность обнаруживать зарождение дефектов задолго до того, как они приведут к критическим последствиям.
Современные портативные средства измерения вибрации позволяют проводить контроль как в условиях депо и ремонтных предприятий, так и непосредственно на путях при эксплуатационном обслуживании. Это особенно важно для транспортных предприятий, стремящихся перейти на стратегию обслуживания по фактическому состоянию вместо жёстких планово-предупредительных ремонтов.
Вибродиагностика основывается на анализе механических колебаний, возникающих при работе вращающихся узлов. Вибрация содержит информацию о состоянии поверхностей качения подшипников, геометрии колёс, качестве смазки и правильности посадок. Правильно организованный виброконтроль снижает риск внезапных отказов, продлевает ресурс оборудования и оптимизирует затраты на техническое обслуживание и ремонт.
Важным аспектом является обеспечение достоверности получаемых результатов. Любые измерения вибрации должны выполняться с учётом влияющих факторов и оценки неопределённости, что позволяет принимать обоснованные решения о дальнейшей эксплуатации или необходимости ремонта.
2. Теоретические основы вибрационной диагностики вращающегося оборудования
Вибрация, регистрируемая на корпусе буксового узла или раме тележки, является результатом действия колебательных сил, возникающих в различных узлах оборудования, на механическую колебательную систему. Колебательные силы в общем случае представляют собой сумму периодических, случайных и ударных составляющих. Передаточные характеристики от источника силы до точки измерения определяются конструкцией и свойствами материалов.
В машинах роторного типа, к которым относятся колесные пары и буксовые узлы, на низких частотах (обычно до 1000 Гц) преобладают периодические составляющие, обусловленные дисбалансом, неточностью изготовления и сборки. Случайные составляющие обычно малы, а ударные — практически отсутствуют. Поэтому спектральный анализ низкочастотной вибрации позволяет достаточно точно определить характеристики как колебательных сил, так и самой колебательной системы.
При появлении дефектов в подшипниках качения или на поверхности катания колеса возникают дополнительные ударные и модулированные составляющие. На ранних стадиях развития дефектов эти составляющие имеют высокую частоту и малую энергию, поэтому их обнаружение требует применения специальных методов анализа — демодуляции сигнала (метод огибающей) и анализа в высокочастотном диапазоне.
2.1. Основные методы анализа вибрации
Для диагностики применяют несколько взаимодополняющих подходов:
- Анализ во временной области — измерение среднеквадратичного значения (СКЗ), пикового значения, коэффициента пик-фактора. Позволяет быстро оценить общее состояние узла.
- Спектральный анализ — разложение сигнала на гармонические составляющие с помощью преобразования Фурье. Основной инструмент для выявления периодических дефектов и определения их частот.
- Анализ огибающей (демодуляция) — выделение низкочастотной модуляции высокочастотного случайного или ударного сигнала. Особенно эффективен для ранней диагностики дефектов подшипников качения.
- Метод ударных импульсов (SPM) — регистрация и анализ высокочастотных ударных импульсов, возникающих при разрыве масляной плёнки в зоне контакта тел качения с дефектной поверхностью.
Среднеквадратичное значение виброускорения рассчитывается по формуле:
где \( a(t) \) — мгновенное значение виброускорения, \( T \) — время усреднения.
Аналогичные формулы применяются для виброскорости и виброперемещения после соответствующего интегрирования сигнала.
2.2. Разделение составляющих вибрационного сигнала
Максимальный объём диагностической информации получается при разделении сигнала на периодические, случайные и ударные компоненты и последующем анализе каждой из них с учётом передаточных характеристик системы. На практике это реализуется с помощью цифровых фильтров, адаптивной фильтрации и алгоритмов демодуляции на основе преобразования Гильберта.
| Тип составляющей | Основные источники в буксовых узлах и колесных парах | Характерные признаки в сигнале | Основной метод диагностики |
|---|---|---|---|
| Периодическая | Дисбаланс колеса, эксцентриситет, погрешности изготовления | Чёткие гармоники частоты вращения и её кратных | Спектральный анализ низкочастотной вибрации |
| Ударная | Ползуны на колесе, выкрашивание на дорожках подшипника | Короткие высокоамплитудные импульсы с периодом, соответствующим частоте вращения | Анализ огибающей, метод ударных импульсов |
| Случайная (модулированная) | Трение в подшипнике при нарушении смазки, микродефекты поверхностей качения | Широкополосный шум с амплитудной модуляцией на частотах дефектов | Спектральный анализ огибающей высокочастотной вибрации |
Такой подход позволяет не только обнаружить дефект, но и идентифицировать его тип и стадию развития, что особенно ценно при планировании ремонтных работ на транспортных предприятиях.
3. Особенности вибродиагностики колесных пар
Колесная пара представляет собой жёсткую конструкцию, состоящую из оси и двух колёс, напрессованных на неё. При движении она воспринимает значительные динамические нагрузки от неровностей пути, сил тяги и торможения. Основные дефекты колесных пар, выявляемые вибродиагностикой, можно разделить на несколько групп.
3.1. Типичные дефекты колесных пар и их вибрационные признаки
- Ползуны (лыжи, выбоины) — плоские участки на поверхности катания, образующиеся при юзе колеса. Вызывают сильные периодические удары с частотой вращения колеса. В спектре вибрации появляются мощные гармоники частоты вращения и её кратных, особенно в вертикальном направлении. Ударные импульсы имеют высокую амплитуду и короткую длительность.
- Дисбаланс и эксцентриситет — неравномерное распределение массы или отклонение геометрической оси от оси вращения. Проявляется повышенным уровнем вибрации на частоте вращения (1×) и её гармониках. Особенно заметно при движении на высоких скоростях.
- Износ и овальность обода — неравномерный износ поверхности катания приводит к появлению гармоник более высоких порядков. Вибрация имеет сложный спектр с несколькими выраженными частотными составляющими.
- Трещины и повреждения обода — на поздних стадиях вызывают изменение жёсткости конструкции и появление дополнительных резонансных пиков.
3.2. Рекомендуемые параметры измерения вибрации колесных пар
Для диагностики макродефектов колесных пар наиболее информативна низкочастотная вибрация в диапазоне 10–1000 Гц. Измерения проводят в трёх взаимно перпендикулярных направлениях: вертикальном, горизонтальном (поперечном) и продольном (вдоль оси). Точки измерения обычно располагают на корпусе буксового узла или на раме тележки вблизи буксы.
При контроле колесных пар в движении или на вращающемся стенде важно знать или измерять частоту вращения. Это позволяет точно привязать наблюдаемые в спектре пики к конкретным дефектам. Для этого применяют датчики оборотов или рассчитывают частоту по известной скорости движения и диаметру колеса.
| Дефек т колесной пары | Основная частота проявления | Характерные направления измерения | Рекомендуемый диапазон частот |
|---|---|---|---|
| Ползун (лыжа) | Частота вращения колеса (fr) и её гармоники (2fr, 3fr…) | Вертикальное (наиболее выражено) | 10–500 Гц |
| Дисбаланс / эксцентриситет | 1 × fr | Вертикальное и горизонтальное | 10–200 Гц |
| Овальность / неравномерный износ | 2fr, 3fr и выше | Вертикальное | 20–1000 Гц |
| Повреждение обода (трещины) | Резонансные частоты конструкции + гармоники fr | Все направления | 50–2000 Гц |
При проведении измерений необходимо учитывать, что колесная пара является частью более сложной колебательной системы тележки и кузова вагона. Поэтому рекомендуется проводить измерения на нескольких точках и сравнивать результаты между собой, а также с базовыми значениями, полученными на исправных узлах.
Вибродиагностика колесных пар особенно эффективна при входном контроле после ремонта или при периодическом освидетельствовании в депо. Она позволяет выявить скрытые дефекты, которые не видны при визуальном осмотре, и своевременно принять решение о необходимости обточки колёс или замены колесной пары.
4. Вибродиагностика буксовых узлов
Буксовый узел выполняет несколько критически важных функций: воспринимает вертикальную нагрузку от кузова, обеспечивает свободное вращение оси колесной пары и передаёт тяговые и тормозные усилия. Основным элементом буксы является роликовый подшипник (чаще всего цилиндрический двухрядный или конический). Именно состояние подшипника в первую очередь определяет надёжность буксового узла.
4.1. Конструктивные особенности и условия работы подшипников буксовых узлов
Подшипники буксовых узлов работают в тяжёлых условиях: высокие радиальные и осевые нагрузки, широкий диапазон скоростей вращения, значительные колебания температуры окружающей среды, воздействие пыли, влаги и агрессивных сред. Смазка подшипников осуществляется пластичной смазкой, которая должна сохранять свои свойства в течение длительного межремонтного периода.
Нарушение любого из этих факторов приводит к ускоренному износу или усталостному разрушению элементов подшипника. Раннее выявление таких нарушений — главная задача вибродиагностики буксовых узлов.
4.2. Типичные дефекты подшипников буксовых узлов
Дефекты подшипников качения принято классифицировать по стадиям развития и по характеру повреждения:
- Начальная стадия (микродефекты) — микротрещины, усталостные выкрашивания на начальной стадии, нарушение качества смазки. Проявляются в виде слабых высокочастотных ударных импульсов и повышения уровня случайной вибрации в диапазоне выше 5–10 кГц.
- Развитые дефекты — выкрашивание (раковины) на наружном или внутреннем кольце, на телах качения. Появляются чёткие дефектные частоты в спектре огибающей: частота перекатывания тел качения по наружному кольцу (BPFO), по внутреннему кольцу (BPFI), частота вращения тел качения (BSF) и частота вращения сепаратора (FTF).
- Тяжёлые повреждения — сколы, трещины колец, разрушение сепаратора, заклинивание роликов. Сопровождаются резким ростом общего уровня вибрации, появлением субгармоник и значительным повышением температуры узла.
- Дефекты, связанные со смазкой — недостаток или загрязнение смазки, её старение. Вызывают повышение трения и появление широкополосного шума в среднечастотном диапазоне.
- Монтажные дефекты — перекос колец, неправильная посадка, чрезмерный или недостаточный натяг. Проявляются повышенной вибрацией на частотах, кратных частоте вращения, и асимметрией спектра.
4.3. Частотные характеристики дефектов подшипников
Для точной идентификации дефекта подшипника необходимо рассчитать теоретические дефектные частоты и сравнить их с пиками, наблюдаемыми в спектре огибающей. Основные формулы для расчёта дефектных частот:
где:
- \( f_r \) — частота вращения внутреннего кольца (вала),
- \( n \) — число тел качения,
- \( d \) — диаметр тела качения,
- \( D \) — диаметр окружности центров тел качения,
- \( \alpha \) — номинальный угол контакта.
Эти формулы позволяют заранее рассчитать ожидаемые частоты дефектов для конкретного типа подшипника и скорости вращения колесной пары. Появление пиков на этих частотах или их гармониках в спектре огибающей является надёжным признаком развивающегося дефекта.
На ранних стадиях дефекты подшипников буксовых узлов проявляются преимущественно в высокочастотной области вибрации. Поэтому для их своевременного обнаружения необходимо использовать приборы, способные регистрировать и анализировать сигналы в диапазоне до 10–20 кГц и выше, а также применять методы демодуляции.
Вибродиагностика буксовых узлов часто сочетается с тепловым контролем. Повышение температуры буксы является поздним, но очень опасным признаком неисправности. Вибрационный контроль позволяет выявить проблему значительно раньше, чем температура начнёт заметно расти.
5. Нормативная база и требования к точности измерений
Эффективная вибродиагностика колесных пар и буксовых узлов невозможна без опоры на действующую нормативную базу. Основным документом, регламентирующим организацию и проведение вибродиагностики подшипников буксовых узлов колесных пар вагонов, является РД 32 ЦВ 109-2011 «Руководство по вибродиагностике подшипников буксовых узлов колесных пар». Данный руководящий документ устанавливает порядок входного контроля колесных пар, требования к средствам диагностики, методику проведения измерений, критерии оценки состояния подшипников и правила оформления результатов.
В соответствии с РД 32 ЦВ 109-2011 вибродиагностика проводится при поступлении колесных пар в ремонтные предприятия и депо. Документ определяет перечень контролируемых параметров, рекомендуемые точки измерения на буксовом узле и предельные значения вибрационных характеристик для принятия решений о годности подшипника к дальнейшей эксплуатации или необходимости его замены.
Не менее важным является ГОСТ Р 70104—2023 «Вибрация. Измерения вибрации на рабочих местах. Методы оценки неопределенности измерения». Хотя стандарт непосредственно касается оценки воздействия вибрации на человека, заложенные в нём принципы оценки неопределённости измерения в полной мере применимы и к диагностическим измерениям вибрации оборудования. В условиях, когда результаты вибродиагностики используются для принятия ответственных решений (разрешение на эксплуатацию колесной пары, планирование ремонта), учёт влияющих факторов и количественная оценка неопределённости становятся обязательными.
К основным влияющим факторам при измерениях вибрации буксовых узлов и колесных пар относятся:
- способ крепления датчика (магнит, щуп, болтовое соединение);
- точность позиционирования датчика относительно оси вращения;
- диапазон частот и тип частотной коррекции;
- время усреднения и количество повторных измерений;
- температура окружающей среды и состояние смазки подшипника;
- наличие посторонних источников вибрации (работа соседнего оборудования, движение поездов).
Приборы, применяемые для вибродиагностики, должны соответствовать требованиям по метрологическим характеристикам и проходить периодическую поверку. Особое внимание уделяется диапазону измеряемых частот и погрешности в рабочем диапазоне. Для диагностики низкочастотных дефектов колесных пар достаточно диапазона 10–1000 Гц, тогда как для раннего выявления дефектов подшипников требуется регистрация высокочастотных составляющих до 10 кГц и выше.
| Нормативный документ | Область применения в вибродиагностике | Ключевые требования |
|---|---|---|
| РД 32 ЦВ 109-2011 | Вибродиагностика подшипников буксовых узлов колесных пар при входном контроле | Порядок организации, точки измерения, критерии оценки состояния, оформление протоколов |
| ГОСТ Р 70104—2023 | Оценка неопределённости измерений вибрации | Учёт влияющих факторов, расчёт расширенной неопределённости, документирование результатов |
| ГОСТ 31191.1 / ГОСТ 31192.1 | Общие требования к измерению вибрации и оценке её воздействия | Выбор частотных коррекций, направление измерений, продолжительность усреднения |
Соблюдение нормативных требований обеспечивает воспроизводимость результатов и позволяет использовать данные вибродиагностики в системе управления техническим состоянием подвижного состава транспортного предприятия.
6. Практическое применение портативных виброметров при диагностике колесных пар и буксовых узлов

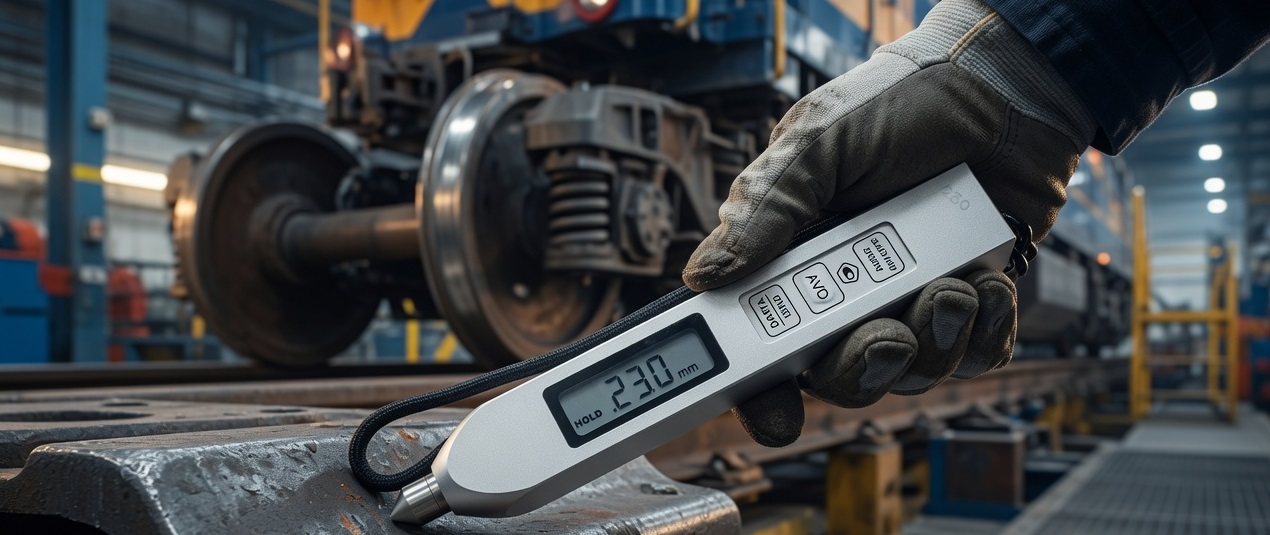

Портативные виброметры являются оптимальным инструментом для вибродиагностики колесных пар и буксовых узлов в условиях депо, на пунктах технического обслуживания и при путевом контроле. Их мобильность, автономность питания и возможность быстрого развёртывания позволяют проводить измерения без остановки производственного процесса и без привлечения стационарных диагностических комплексов.
6.1. Выбор типа прибора в зависимости от задачи

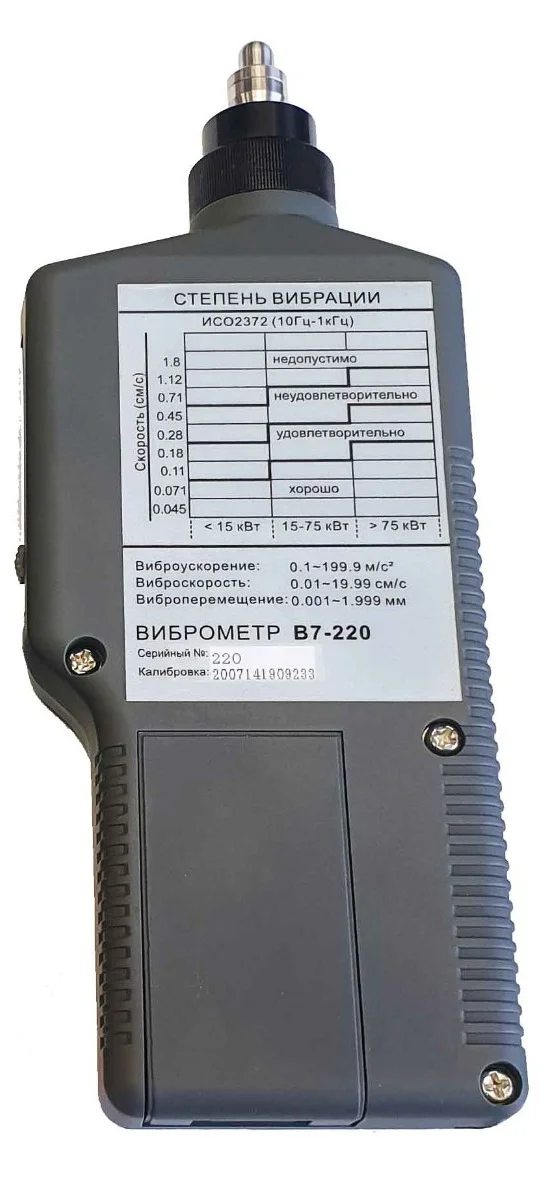

Для оперативного контроля общего уровня вибрации колесных пар на доступных точках удобно использовать компактные модели карандашного типа. Они обеспечивают быстрое измерение среднеквадратичного значения виброскорости в диапазоне 10–1000 Гц с высокой повторяемостью результатов.
При необходимости проведения измерений в труднодоступных зонах буксового узла (внутренняя часть буксы, пространство между рамой тележки и колесом) предпочтительны модели с выносным датчиком. Такой датчик можно установить на магнитной опоре или с помощью щупа, что особенно важно при контроле подвижного состава, находящегося на эстакаде или в смотровой канаве.
Для комплексной диагностики, включающей не только измерение уровня вибрации, но и анализ спектрального состава в реальном времени, применяются приборы с цветным дисплеем и функцией отображения спектральных диаграмм. Они позволяют специалисту сразу увидеть появление характерных пиков на дефектных частотах (BPFO, BPFI, частоте вращения колеса) и принять решение без выгрузки данных на компьютер.
В условиях сильных внешних помех, характерных для ремонтных цехов (работа кранов, соседних станков, проезд локомотивов), эффективны модели с оптимизированной фильтрацией и режимом контроля качества. Такие приборы автоматически предупреждают оператора о превышении заданных пороговых значений вибрации, что снижает вероятность пропуска дефекта.
6.2. Особенности применения в полевых и деповских условиях
Практика показывает, что сочетание нескольких типов измерений даёт наиболее достоверную картину состояния узла:
- измерение СКЗ виброскорости — для общей оценки состояния и сравнения с предыдущими результатами;
- измерение пикового значения виброускорения — для выявления ударных составляющих от ползунов и развитых дефектов подшипников;
- анализ спектра и огибающей — для идентификации типа дефекта;
- измерение температуры корпуса буксы — для обнаружения перегрева на поздних стадиях (дополнительный канал контроля);
- прослушивание звука вибрации через наушники-стетоскоп — для опытных специалистов как быстрый субъективный метод оценки состояния подшипника.
Особенно ценной является возможность одновременного контроля вибрации и температуры. Перегрев буксового узла часто является следствием развивающегося дефекта подшипника. Приборы, оснащённые встроенным или подключаемым датчиком температуры, позволяют зафиксировать этот признак на ранней стадии, когда вибрационные изменения уже заметны, а температура ещё не достигла критических значений.
При работе на открытых путях или в неотапливаемых депо важно учитывать диапазон рабочих температур прибора и возможность использования выносных датчиков с удлинёнными кабелями. Это позволяет проводить измерения без снятия защитных кожухов и без демонтажа узлов.
| Тип задачи диагностики | Рекомендуемые возможности прибора | Преимущества в условиях транспортного предприятия |
|---|---|---|
| Быстрый скрининг колесных пар на путях | Компактный корпус, быстрый запуск, измерение СКЗ виброскорости | Мобильность, отсутствие необходимости в стационарном стенде |
| Детальная диагностика буксовых узлов в труднодоступных местах | Выносной датчик, возможность крепления на магните или щупе | Доступ к внутренним поверхностям без разборки |
| Идентификация типа дефекта по спектру | Реал-тайм спектральные диаграммы, индикация частоты вращения | Мгновенное принятие решения в депо без обработки на ПК |
| Контроль в условиях сильных помех | Оптимизированная фильтрация низких частот, режим предупреждений | Стабильные показания даже при работе рядом с другим оборудованием |
| Комплексный контроль (вибрация + температура + прослушивание) | Измерение температуры, подключение наушников-стетоскопа, переключение диапазонов | Раннее обнаружение перегрева и аномалий звука подшипника |
7. Алгоритм проведения измерений и интерпретации результатов
Для получения достоверных и воспроизводимых результатов вибродиагностики необходимо строго соблюдать последовательность действий. Ниже приведён типовой алгоритм, применяемый при контроле колесных пар и буксовых узлов на транспортных предприятиях.
- Подготовка средства измерения. Проверка работоспособности прибора, поверка (при необходимости), выбор типа датчика (встроенный или выносной), подготовка крепёжных элементов (магнит, щуп, адаптер).
- Определение точек измерения. Согласно требованиям РД 32 ЦВ 109-2011 и внутренним инструкциям предприятия выбираются стандартные точки на корпусе буксы (горизонтальное, вертикальное и осевое направления). При контроле колесных пар дополнительно измеряют вибрацию на раме тележки.
- Настройка параметров измерения. Выбор диапазона частот (10–1000 Гц для колесных пар, расширенный диапазон для подшипников), типа измеряемой величины (СКЗ виброскорости, пиковое ускорение), времени усреднения (обычно 1–10 с), количества повторных измерений (не менее 3).
- Проведение измерений. Надёжное крепление датчика, запуск измерения, фиксация результатов в памяти прибора или на бумажном носителе. При использовании моделей с возможностью записи спектра — сохранение спектральных данных для последующего анализа.
- Первичная обработка и анализ. Сравнение полученных значений СКЗ с базовыми (для исправного узла) и предельными значениями. Просмотр спектра на наличие пиков на частоте вращения колеса, BPFO, BPFI и других дефектных частотах.
- Интерпретация и принятие решения. При превышении пороговых значений или появлении характерных дефектных частот — назначение дополнительных проверок (повторные измерения, тепловизионный контроль, ультразвуковая дефектоскопия) или вывод узла в ремонт.
- Документирование. Оформление протокола измерений с указанием даты, номера колесной пары, точек измерения, полученных значений и выводов. Учёт неопределённости измерения в соответствии с ГОСТ Р 70104—2023.
Особое внимание при интерпретации результатов уделяется динамике изменения параметров. Даже если текущие значения вибрации находятся в допустимых пределах, но наблюдается устойчивый рост уровня от предыдущих измерений, это является сигналом о начале развития дефекта и требует более частого контроля.
| Этап алгоритма | Ключевые действия | Критерии качества выполнения |
|---|---|---|
| Подготовка | Проверка прибора, выбор датчика и крепления | Соответствие метрологическим требованиям, надёжное крепление без люфта |
| Измерение | Фиксация в 3 направлениях, повторяемость не менее 3 раз | Разброс результатов не превышает погрешность прибора |
| Анализ спектра | Поиск пиков на fr, BPFO, BPFI, BSF | Сопоставление с расчётными частотами для данного типа подшипника и скорости |
| Принятие решения | Сравнение с нормами РД 32 ЦВ 109-2011 и внутренними лимитами | Учёт неопределённости измерения, документирование выводов |
8. Преимущества внедрения вибродиагностики на транспортных предприятиях
Переход на систематическую вибродиагностику колесных пар и буксовых узлов даёт транспортным предприятиям ряд существенных преимуществ:
- Повышение безопасности движения. Раннее выявление дефектов снижает вероятность внезапных отказов в пути и сходов подвижного состава.
- Снижение затрат на техническое обслуживание и ремонт. Обнаружение дефекта на начальной стадии позволяет выполнить ремонт меньшим объёмом работ и с меньшими затратами, чем при аварийной замене узла.
- Переход к обслуживанию по фактическому состоянию. Вместо жёстких межремонтных интервалов предприятие получает возможность планировать работы на основании реального технического состояния оборудования.
- Увеличение коэффициента технической готовности подвижного состава. Сокращение времени простоев за счёт точного планирования ремонтов и уменьшения количества внеплановых работ.
- Возможность создания базы данных состояния узлов. Накопление результатов измерений позволяет выявлять тенденции износа, оценивать эффективность смазочных материалов и качество ремонта.
- Соответствие требованиям нормативных документов. Внедрение вибродиагностики обеспечивает выполнение положений РД 32 ЦВ 109-2011 и других отраслевых требований.
Практический опыт транспортных предприятий показывает, что внедрение портативной вибродиагностики окупается уже в первый год за счёт предотвращения дорогостоящих аварийных ремонтов и снижения количества внеплановых простоев подвижного состава.
9. Заключение
Вибродиагностика колесных пар и буксовых узлов представляет собой современный, высокоэффективный и экономически оправданный метод контроля технического состояния подвижного состава. Использование теоретических основ вибрационного анализа в сочетании с практическими возможностями портативных средств измерения позволяет выявлять дефекты на ранних стадиях развития, когда их устранение требует минимальных затрат и не приводит к нарушению графика движения.
Соблюдение требований нормативных документов — РД 32 ЦВ 109-2011, ГОСТ Р 70104—2023 и связанных стандартов — гарантирует достоверность результатов и возможность их использования для принятия управленческих решений. Правильно организованный процесс измерений, включающий выбор оптимальных точек, параметров и методов анализа (спектральный анализ, демодуляция, контроль температуры), обеспечивает высокую информативность диагностики.
Внедрение вибродиагностики на транспортных предприятиях способствует повышению безопасности эксплуатации, снижению эксплуатационных расходов и переходу к современной стратегии обслуживания по фактическому состоянию. Регулярный контроль состояния колесных пар и буксовых узлов с помощью современных портативных виброметров становится неотъемлемой частью системы управления надёжностью подвижного состава.
