Организация службы вибродиагностики на предприятии: от закупки до регламента

1. Введение

Современное промышленное предприятие не может эффективно функционировать без надежной системы контроля технического состояния оборудования. Одним из наиболее информативных и экономически оправданных методов такого контроля является вибродиагностика. Она позволяет выявлять зарождающиеся дефекты в подшипниках, роторах, зубчатых передачах и других узлах вращающегося и возвратно-поступательного оборудования задолго до того, как они приведут к аварийной остановке.

В отличие от традиционного планово-предупредительного ремонта, при котором оборудование останавливают по календарному графику, вибродиагностика дает возможность переходить на обслуживание по фактическому состоянию. Это снижает количество внеплановых простоев, уменьшает затраты на запасные части и повышает общую надежность производства.

Вибрация работающего оборудования является результатом действия колебательных сил в его узлах. Эти силы имеют сложную структуру и включают периодические, случайные и ударные составляющие. Механическая колебательная система оборудования обладает определенными передаточными характеристиками, которые искажают сигнал на пути от источника дефекта до точки измерения. Для получения максимальной диагностической информации необходимо правильно выбирать методы анализа и средства измерения.

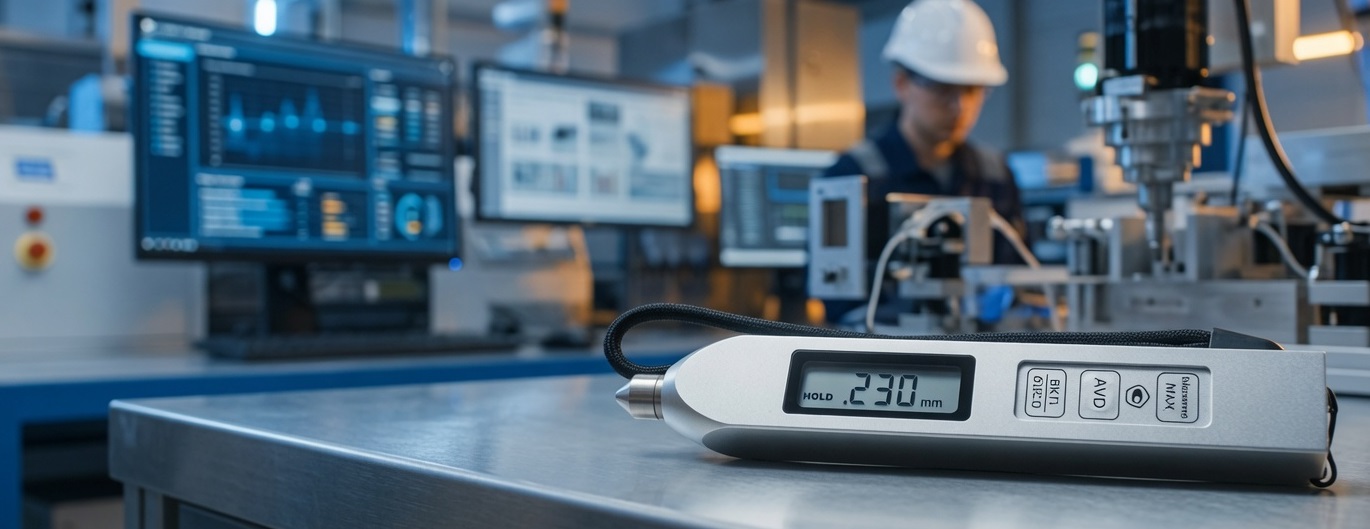

На большинстве промышленных предприятий наибольшее распространение получили портативные виброметры. Они позволяют проводить регулярный обход оборудования без остановки технологического процесса. При правильной организации службы вибродиагностики такие приборы становятся основным инструментом специалистов по техническому обслуживанию и ремонту.

2. Цели, задачи и экономическая эффективность службы вибродиагностики

Основные цели создания службы

• Раннее обнаружение дефектов вращающегося и поршневого оборудования;
• Планирование ремонтных работ на основании реального технического состояния;
• Снижение количества аварийных остановок и связанных с ними потерь;
• Оптимизация затрат на техническое обслуживание и закупку запасных частей;
• Обеспечение безопасности труда за счет контроля вибрации, воздействующей на персонал.

Ключевые задачи службы

1. Регулярное измерение вибрации на контрольных точках оборудования согласно утвержденному графику.
2. Анализ полученных данных с использованием спектральных и временных методов.
3. Выявление и классификация дефектов (дисбаланс, несоосность, дефекты подшипников, ослабление крепления и др.).
4. Прогнозирование остаточного ресурса узлов и принятие решений о сроках ремонта.
5. Ведение базы данных измерений и формирование отчетов для руководства.

3. Нормативная база организации вибродиагностики на предприятии

Организация службы вибродиагностики должна опираться на действующие национальные стандарты. Они определяют как требования к средствам измерения, так и порядок проведения измерений, оценки их неопределенности и квалификации персонала.

Ключевые нормативные документы

• ГОСТ Р 70104-2023 «Вибрация. Измерения вибрации на рабочих местах. Методы оценки неопределенности измерения» — устанавливает правила оценки точности результатов измерений вибрации, что критически важно для достоверной диагностики.
• ГОСТ Р ИСО 18436-2-2005 «Контроль состояния и диагностика машин. Требования к обучению и сертификации персонала. Часть 2. Вибрационный контроль состояния и диагностика» — определяет квалификационные требования к специалистам по вибродиагностике.
• ГОСТ 31319-2006 и ГОСТ 31192.2-2005 — регламентируют проведение измерений общей и локальной вибрации на рабочих местах.

Особое внимание следует уделить оценке неопределенности измерений. Даже при использовании высокоточных приборов результат измерения всегда имеет определенную погрешность, связанную с влиянием внешних факторов, способом крепления датчика, условиями окружающей среды и другими источниками. Без учета неопределенности невозможно объективно сравнивать результаты измерений, полученные в разное время, и принимать обоснованные решения о состоянии оборудования.

Формула эквивалентного ускорения

В стандартах, регулирующих измерение вибрации, часто используется понятие эквивалентного ускорения A(8), которое характеризует воздействие вибрации за рабочую смену. Формула расчета выглядит следующим образом:

где \( a_w(t) \) — корректированное ускорение с учетом частотной характеристики, \( T_0 \) — длительность рабочей смены (принимается равной 28 800 с).

Хотя данная формула напрямую относится к оценке воздействия вибрации на человека, принципы оценки неопределенности, изложенные в ГОСТ Р 70104-2023, в полной мере применимы и к измерениям, выполняемым в рамках диагностики оборудования.

4. Этап 1. Анализ потребностей предприятия и выбор типа виброметра

Перед закупкой оборудования необходимо провести тщательный анализ парка машин и механизмов предприятия. Важно понять, какие типы оборудования преобладают, какие дефекты наиболее вероятны и на каких частотах они проявляются.

Классификация оборудования по сложности диагностики

• Простое роторное оборудование (электродвигатели, центробежные насосы, вентиляторы) — достаточно измерения среднеквадратичного значения виброскорости в диапазоне до 1000 Гц и спектрального анализа.
• Поршневое и сложное оборудование (компрессоры, редукторы, дробилки) — требуются измерения пиковых значений, анализ огибающей и расширенный частотный диапазон.
• Оборудование с труднодоступными точками измерения — необходимы модели с выносным датчиком.

Сравнение основных типов портативных виброметров

Для большинства предприятий оптимальным решением становится комбинация приборов разного уровня. Компактные модели карандашного типа В7-317 и В7-327 используют для ежедневного обхода простого оборудования. В7-220 выбирают, когда необходимо измерять вибрацию в труднодоступных местах или контролировать температуру подшипниковых узлов. Для ответственного и сложного оборудования приобретают В7-337 или В7-357, которые позволяют проводить более глубокий анализ, включая спектральные измерения.

5. Этап 2. Закупка и комплектация парка приборов

Закупка виброметров — это не просто приобретение измерительных приборов, а формирование инструментария всей будущей службы. При выборе поставщика и комплектации важно учитывать несколько практических аспектов.

Рекомендации по комплектации

• Основной парк — 3–5 компактных виброметров В7-317 или В7-327 для ежедневных обходов.
• 1–2 прибора с выносным датчиком (В7-220 или В7-337) для сложных точек измерения.
• 1 профессиональный виброметр В7-357 для углубленной диагностики и анализа спектров.
• Запасные кабели, насадки-щупы разной длины, крепежные магниты и клейкие подложки.
• Зарядные устройства и запасные аккумуляторы (для моделей с автономным питанием).
• Программное обеспечение для обработки данных и формирования отчетов (для В7-357).

Важные организационные моменты при закупке

1. Проверить наличие действующего свидетельства об утверждении типа средства измерений и методики поверки.
2. Уточнить условия гарантийного и послегарантийного обслуживания, наличие сервисного центра в регионе.
3. Организовать первичную поверку приборов перед вводом в эксплуатацию.
4. Разработать график периодической поверки (обычно 1 раз в год) и включить эти затраты в бюджет службы.
5. Обеспечить хранение и транспортировку приборов в защитных кейсах.

Правильно подобранный парк портативных виброметров позволяет закрыть 80–90 % задач вибродиагностики на типичном промышленном предприятии без необходимости приобретения дорогостоящих стационарных систем мониторинга.

6. Этап 3. Обучение и аттестация специалистов по вибродиагностике

Даже самый современный виброметр не принесет пользы, если им пользуется неподготовленный сотрудник. Квалификация персонала напрямую влияет на достоверность результатов и правильность принимаемых решений.

Требования к персоналу

Согласно ГОСТ Р ИСО 18436-2-2005, специалисты, выполняющие вибродиагностические работы, должны иметь специальную подготовку в объеме квалификационных требований специалиста 1 категории. Кроме того, персонал обязан проходить предварительный и периодические медицинские осмотры с учетом вредных производственных факторов.

Минимальный состав службы на среднем предприятии обычно включает:

• 1–2 специалиста с квалификацией не ниже 2 категории (руководитель направления);
• 3–5 техников-вибродиагностов 1 категории для проведения измерений и первичной обработки данных.

Программа обучения

Обучение должно включать как теоретическую подготовку (физические основы вибрации, методы анализа сигналов, типичные дефекты и их признаки), так и практические занятия на реальном оборудовании предприятия. Рекомендуется проводить обучение в аккредитованных учебных центрах с последующей аттестацией.

После обучения специалисты должны уверенно владеть следующими навыками:

• Правильный выбор точек и направлений измерения;
• Настройка параметров прибора в зависимости от типа оборудования;
• Интерпретация спектров и временных сигналов;
• Оформление результатов измерений и составление заключений.

6. Этап 3. Обучение и аттестация специалистов по вибродиагностике (продолжение)

Обучение не должно заканчиваться после первичной аттестации. Эффективная служба вибродиагностики требует постоянного повышения квалификации персонала. Рекомендуется ежегодно проводить внутренние семинары и разбор реальных кейсов предприятия, а также отправлять специалистов на курсы повышения квалификации не реже одного раза в три года.

Структура квалификационных уровней специалистов

Особое внимание следует уделять практической составляющей обучения. Теоретические знания необходимо сразу закреплять на реальном оборудовании предприятия с использованием тех моделей виброметров, которые будут применяться в повседневной работе (В7-317, В7-327, В7-220, В7-337, В7-357).

7. Этап 4. Разработка регламента и стандартных процедур вибродиагностики

Регламент является основным внутренним документом службы. Он определяет единые правила проведения работ и обеспечивает воспроизводимость результатов независимо от того, кто именно выполняет измерения.

Основные разделы регламента

1. Область применения — перечень оборудования, подлежащего вибродиагностике, с указанием критичности узлов.
2. Ответственность — распределение обязанностей между руководителем службы, специалистами и производственным персоналом.
3. Периодичность измерений — базовый график (например, 1 раз в месяц для критического оборудования, 1 раз в квартал для остального) с возможностью корректировки по результатам трендов.
4. Методики измерений — точные указания по выбору точек, направлений, параметров прибора и способу крепления датчика.
5. Критерии оценки состояния — пороговые значения виброскорости, критерии по спектру и дополнительные признаки дефектов.
6. Порядок действий при обнаружении дефекта — от фиксации отклонения до принятия решения о ремонте и уведомления руководства.
7. Документирование и хранение данных — требования к ведению базы измерений и формированию отчетов.

Практические рекомендации по разработке регламента

• Создать рабочую группу из специалистов службы и представителей производства.
• Изучить реальные режимы работы оборудования и особенности его конструкции.
• Установить четкие критерии «хорошо/удовлетворительно/требует внимания/аварийно» с привязкой к конкретным моделям машин.
• Предусмотреть возможность изменения периодичности на основании накопленной статистики.
• Утвердить регламент приказом руководителя предприятия и ознакомить с ним всех причастных лиц под роспись.

8. Этап 5. Внедрение системы вибродиагностики и интеграция в процессы ТОиР

Внедрение должно проходить поэтапно, чтобы минимизировать сопротивление персонала и избежать ошибок на старте.

Рекомендуемая последовательность внедрения

1. Пилотный проект (2–3 месяца) — выбор 10–15 наиболее критичных единиц оборудования, проведение базовых измерений, построение трендов.
2. Анализ результатов пилота — выявление «узких мест», корректировка методик и регламента.
3. Масштабирование — распространение системы на весь парк оборудования согласно утвержденному графику.
4. Интеграция с системой ТОиР — передача данных из базы вибродиагностики в программу планирования ремонтов (1С:ТОиР, SAP PM или аналогичную).
5. Мониторинг эффективности — ежемесячный анализ ключевых показателей (снижение аварий, сокращение простоев, экономия на ремонтах).

9. Методы анализа сигналов вибрации, применяемые в службе

Современная вибродиагностика опирается на комплекс методов анализа, каждый из которых наиболее эффективен для определенных типов дефектов и оборудования.

Основные методы и их применение

На практике специалисты часто комбинируют методы. Например, при обходе используют быстрый контроль СКЗ виброскорости портативными приборами карандашного типа, а при обнаружении отклонений переходят к углубленному спектральному анализу на более мощных моделях.

10. Оценка неопределенности измерений и обеспечение достоверности результатов

Согласно ГОСТ Р 70104-2023, каждый результат измерения вибрации должен сопровождаться оценкой его неопределенности. Это требование особенно важно при принятии решений о выводе оборудования в ремонт или продолжении эксплуатации.

Основные источники неопределенности и способы их снижения

На практике рекомендуется вести журнал учета неопределенности для каждого типа измерений и периодически проводить внутренние аудиты качества диагностических работ.

11. Типичные ошибки при организации службы и как их избежать

Опыт внедрения вибродиагностики на промышленных предприятиях показывает, что большинство проблем возникает из-за типичных ошибок на этапе организации.

Наиболее распространенные ошибки

1. Неправильный выбор оборудования — приобретение только самых простых моделей без возможности спектрального анализа для сложных узлов.
2. Отсутствие регламента — измерения проводятся «как получится», результаты несопоставимы во времени.
3. Недостаточное обучение персонала — сотрудники не умеют правильно интерпретировать спектры и принимают ошибочные решения.
4. Игнорирование неопределенности измерений — решения принимаются на основании единичных цифр без учета погрешности.
5. Отсутствие трендового анализа — фиксируются только абсолютные значения, а динамика изменения игнорируется.
6. Слишком редкие измерения — дефект развивается между обходами и приводит к аварии.
7. Неправильный выбор точек измерения — датчик устанавливается в месте с низкой чувствительностью к дефекту.
8. Отсутствие интеграции с системой ТОиР — данные диагностики не влияют на планирование ремонтов.

Избежать этих ошибок помогает тщательное планирование на этапе создания службы, привлечение опытных специалистов и поэтапное внедрение с пилотными проектами.

12. Заключение

Организация службы вибродиагностики на предприятии — это системный проект, который включает анализ потребностей, правильный выбор портативных виброметров, обучение персонала, разработку регламентов и последовательное внедрение. При грамотном подходе такая служба становится одним из ключевых инструментов повышения надежности оборудования и снижения затрат на его содержание.

Использование современных портативных виброметров позволяет охватить широкий спектр задач — от ежедневного контроля простого роторного оборудования до углубленной диагностики сложных узлов с применением спектрального анализа и методов огибающей. Комбинирование моделей разного уровня (компактные карандашного типа для массовых обходов и профессиональные приборы с расширенными функциями для ответственных позиций) обеспечивает оптимальное соотношение затрат и результата.

Переход на обслуживание оборудования по фактическому состоянию на основе вибродиагностики дает ощутимый экономический эффект уже в первый год работы и существенно повышает безопасность производства.
