Name: RIGOL DG902 Pro генератор сигналов произвольной формы
Brand: RIGOL
SKU: DG902 Pro
Price: 106964 RUB
Availability: InStock
Rating: 5 (10 reviews)

info@kipoff.ru
214013, Смоленская обл..
г. Смоленск, ул.Николаева, д.63, офис 20
Пн - Пт: с 9:00 до 18:00

Картинки и фото RIGOL DG902 Pro генератор сигналов произвольной формы

В наличии

Характеристики

Номер в госреестре СИ

96216-25

Взрывозащита

Нет

Описание

Подробности

В наличии

Все товары RIGOL

Все товары категории

Условия доставки

Условия оплаты

Гарантия на товар

Товар имеет все разрешительные документы, сертификаты и первичную поверку

Доставка транспортной компанией во все регионы России

Безналичная оплата по счёту

Гарантия производителя

RIGOL DG902 Pro - современный генератор сигналов произвольной формы, предназначенный для профессионального использования в разработке, тестировании и наладке электронных устройств. Устройство обеспечивает высокую точность формирования сигналов, поддерживает широкий спектр режимов модуляции и позволяет создавать как стандартные, так и сложные пользовательские формы. Интуитивное управление через сенсорный дисплей, удобная интеграция в лабораторные и производственные процессы, а также возможность портативного применения делают его универсальным инструментом для инженеров и технических специалистов.

Отличительные особенности генератора сигналов RIGOL DG902 Pro

Высокая точность и разрешение за счёт 16-битной архитектуры сигнального тракта.
Расширенные возможности генерации благодаря двум независимым каналам.
Поддержка сложных видов модуляции для работы с современными телекоммуникационными и управляющими схемами.
Большой объём выборок до 16 млн точек для создания детализированных нестандартных форм сигналов.
Скорость до 1,25 Гвыб/с, обеспечивающая высокую чистоту и надёжность выходных форм.
Интуитивное управление через 7-дюймовый сенсорный экран.
Питание от USB Type-C, удобное для портативного применения.
Сетевые интерфейсы USB, LAN и Web control для удалённого управления и интеграции в автоматизированные стенды.
Компактный прочный корпус, подходящий для лабораторного и полевого использования.

Сферы применения генератора сигналов произвольной формы RIGOL DG902 Pro

Разработка и отладка цифровых и аналоговых схем.
Тестирование коммуникационного оборудования и систем передачи данных.
Моделирование сигналов датчиков и исполнительных устройств.
Учебные лаборатории инженерных вузов и центров повышения квалификации.
Электронная промышленность и производство приборов контроля.
Сервисные и метрологические подразделения предприятий.

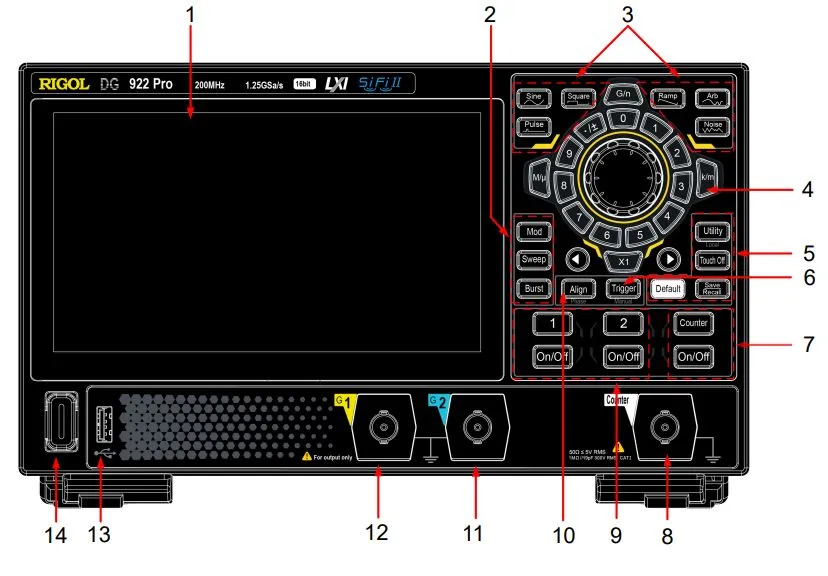

Элементы управления и интерфейс генератора сигналов произвольной формы серии RIGOL DG900 Pro

7" сенсорный экран — отображение меню, параметров и статуса прибора.
Режимы выхода — модуляция, Sweep, Burst.
Типы сигналов — синус, квадрат, импульс, рампа, Arb, шум.
Ввод параметров — ручка, клавиатура, стрелки, выбор единиц.
Быстрые функции — Utility, Local, память, сброс настроек.
Ручной запуск — старт Sweep/Burst вручную.
Частотомер — меню и вкл/выкл функции.
Вход частотомера — BNC-разъём для измеряемого сигнала.
Управление каналами — выбор CH1/CH2, вкл/выкл выхода.
Выравнивание — синхронизация фаз каналов.
Выход CH2 — BNC, 50 Ом.
Выход CH1 — BNC, 50 Ом.
USB HOST — сохранение и загрузка файлов, скриншотов.
Питание — включение/выключение прибора.

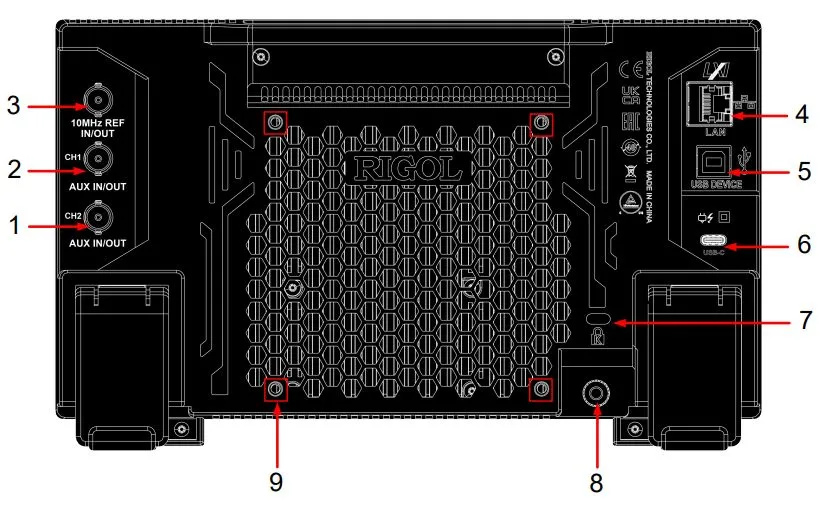

CH2 AUX IN/OUT — BNC: синхровыход, вход модуляции, вход/выход триггера CH2.
CH1 AUX IN/OUT — BNC: синхровыход, вход модуляции, вход/выход триггера CH1.
10 МГц IN/OUT — BNC: вход/выход опорного сигнала для синхронизации приборов.
LAN — подключение к сети, удалённое управление, SCPI.
USB Device — подключение к ПК для управления прибором.
USB Type-C — питание USB PD 15 В / 3 А.
Замок безопасности — отверстие для стандартного замка.
Клемма заземления — подключение корпуса к земле.
Крепёжные отверстия — 100 × 100 мм, винты M4.

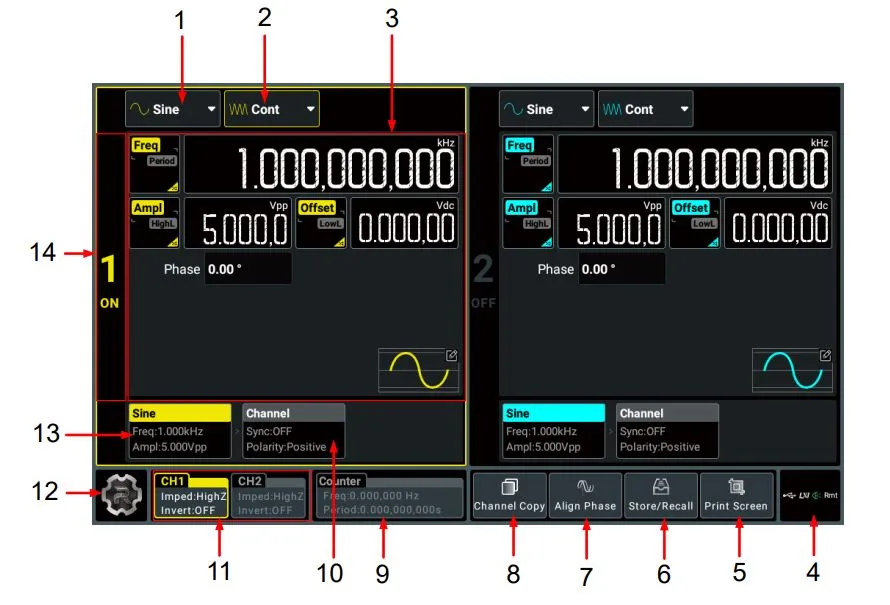

Тип волны — выбор формы сигнала.
Режим выхода — непрерывный, модуляция, Sweep, Burst, Sequence.
Параметры — настройка сигнала и канала.
Уведомления — USB, LAN, звук, удалённый режим, дата/время.
Скриншот — сохранение экрана.
Сохранение/вызов — память настроек.
Выравнивание фазы — синхронизация каналов.
Копирование канала — перенос настроек между каналами.
Частотомер — частота и период сигнала.
Вкладка канала — настройки канала.
Метки каналов — статус CH1/CH2, выбор канала.
Навигация — быстрый доступ к функциям.
Вкладка сигнала — тип, частота, амплитуда.
Идентификатор канала — вкл/выкл CH1 или CH2.

Дополнительные преимущества генератора сигналов произвольной формы серии RIGOL DG900 Pro

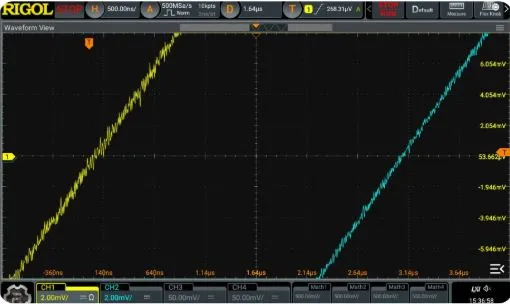

Высокая точность генерации RIGOL DG900 Pro

Выдающаяся точность сигнала

Прибор обеспечивает стабильную генерацию, высокую точность установки частоты и амплитуды, а также низкий уровень искажений для точных измерений.

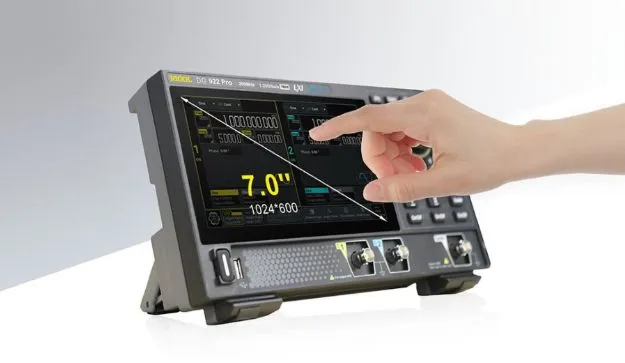

7-дюймовый сенсорный дисплей

Цветной экран с сенсорным управлением упрощает настройку параметров и делает работу с прибором максимально удобной.

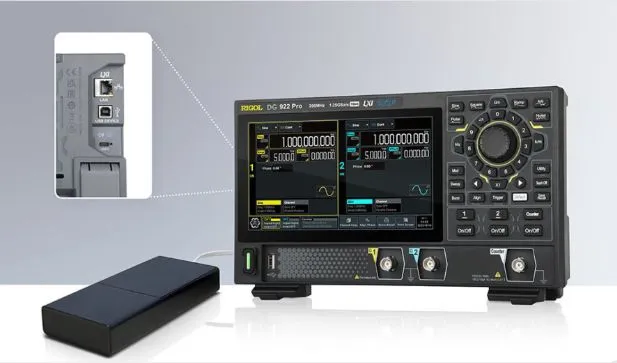

Интерфейс USB Type-C

Современный разъём Type-C обеспечивает быстрое подключение и удобный обмен данными с внешними устройствами.

Компактный современный корпус

Эргономичный дизайн и удобное расположение органов управления позволяют комфортно использовать прибор каждый день.

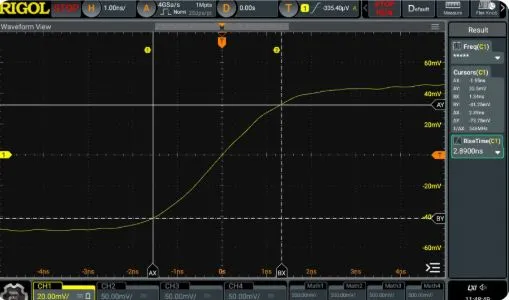

Быстрое время нарастания сигнала RIGOL DG900 Pro

Высокая скорость фронта сигнала

Быстрое время нарастания делает прибор отличным решением для проверки цифровых схем и быстродействующих устройств.

Минимальный джиттер

Низкий уровень временных отклонений гарантирует стабильный и качественный выходной сигнал.

Расширенные функции модуляции

Поддержка AM, FM, PM, ASK, FSK, PSK, PWM и других режимов позволяет использовать прибор в самых разных задачах.

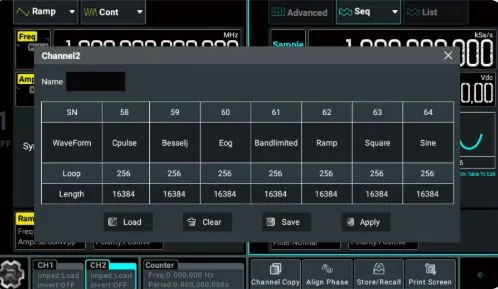

Режим последовательностей RIGOL DG900 Pro

Режим последовательной генерации

Создавайте сложные сигналы с автоматическим изменением частоты, амплитуды и других параметров по заданному сценарию.

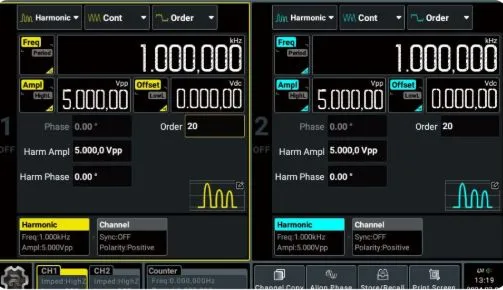

Генерация до 20-й гармоники

Подходит для моделирования сигналов и проведения специализированных испытаний электронных устройств.

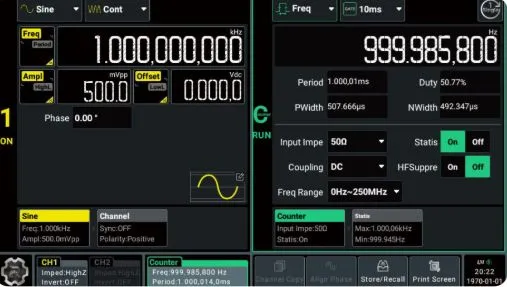

Точный встроенный частотомер

Позволяет быстро измерять частоту внешних сигналов без применения дополнительного оборудования.

Технические характеристики генератора сигналов произвольной формы RIGOL DG902 Pro

Параметры				Значения
Количество выходных каналов				2
Максимальное значение выходной частоты				70 МГц
Частота дискретизации сигналов произвольной формы				1,250 Гвыб/с
Формы сигналов
Виды выходных сигналов				Непрерывный, модулированный, сканирование/sweep, пакетный, последовательности
Стандартные				Синусоидальный, прямоугольный, пилообразный, импульсный, шум, гармоники
Встроенные произвольные				148 типов, в том числе экспоненциальный рост/спад, ЭКГ, Гауссовский, Лоренца…
Частотные характеристики
Синусоидальный сигнал				от 1 мкГц до 70 МГц
Прямоугольный сигнал				от 1 мкГц до 60 МГц
Пилообразный сигнал				от 1 мкГц до 3 МГц
Импульсный сигнал				от 1 мкГц до 50 МГц
Гармоники				от 1 мГц до 35 МГц
Последовательности				от 1 мкВыб/с до 312,5 Мвыб/с
Шум (по уровню -3 дБ)				>250 МГц
Произвольная форма				от 1 мкГц до 30 МГц
Разрешение по частоте				1 мкГц или 12 бит
Точность (при 0°C ~ 40°C)				±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности)
Синусоидальный сигнал
Гармонические искажения (0 дБм)				10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -50 дБн ≥ 50 МГц : < -40 дБн
Общие гармонические искажения (1 В _{ПИК-ПИК})				< 0,1% (10 Гц ~ 20 кГц)
Негармонические искажения (1 В _{ПИК-ПИК})				10 Гц ~ <10 МГц: < -65 дБн ≥10 МГц ~ <50 МГц: < -60 дБн ≥ 50 МГц : < -50 дБн + 6 дБ/октава
Фазовый шум (1 В _ПИК@10 кГц)				20 МГц: < -110 дБн/Гц
Остаточный тактовый шум (0 дБм)				- 60 дБм
Перекрёстные помехи между каналами (1 В _{ПИК-ПИК,}смещение0 В)				< 100 МГц: < - 75 дБн
Неравномерность амплитуд (относительно 1 кГц, 1 В _{ПИК-ПИК})				< 10 МГц: ± 0,1 дБ ≥10 МГц ~ < 50 МГц: ± 0,2 дБ ≥ 50 МГц ~ < 100 МГц: ± 0,5 дБ
Фаза				- 360º ~ + 360º, разрешение 0,01º
Прямоугольный сигнал
Время нарастания / спада, при ≤ 2 В _{ПИК-ПИК}, 50 Ω:				≤ 3 нс
Выброс, при 0 дБм и f > 1 кГц:				< 5 %
Джиттер (СКЗ) при 0 дБм и f> 1 кГц				200 пс
Фаза				- 360º ~ + 360º, разрешение 0,01º
Пилообразный сигнал
Нелинейность (1 кГц, 1 В _ПИК, симметрия 100%, в диапазоне амплитуд 10-90%				< 0,1% от пик. мощности
Симметрия				от 0 до 100%
Фаза				- 360º ~ + 360º, разрешение 0,01º
Импульсный сигнал
Длительность импульса				от 9 нс ~ период импульса – 9 нс
Разрешение				100 пс или 5 бит
Коэффициент заполнения				0,01% ~ 99,99%
Время нарастания/спада				3 нс~0,625*период импульса
Время задержки в непрерывном режиме				0 пс ~ период – [ширина импульса + 0,8*(время нарастания фронта + время спада фронта)]
Выброс (0 дБм, f >1 кГц)				< 5 %
Джиттер (СКЗ) 0 дБм, >1 кГц				200 пс
Фаза				- 360º ~ + 360º, разрешение 0,01º
Шум
Тип				Белый шум
Произвольная форма
Время нарастания / спада при ≤ 1 В _{ПИК-ПИК}				≤ 5 нс
Джиттер (СКЗ) 0 дБм, f >1 кГц				200 пс
Фаза				- 360º ~ + 360º, разрешение 0,01º
Гармоники
Порядок гармоник				≤ 20
Тип гармоник				последовательные гармоники, смешанные гармоники
Фаза гармоник				настраивается для каждой гармоники индивидуально
Выходные параметры
Амплитуда (50 Ом)				≤ 50 МГц: 1 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК} ≤ 100 МГц: 1 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК}
Амплитуда (высокий импеданс)				≤ 50 МГц: 2 мВ _{ПИК-ПИК} ~ 20 В _{ПИК-ПИК} ≤ 100 МГц: 2 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК}
Точность установки амплитуды				±(1% от значения настройки +2 мВ _{ПИК-ПИК}) (50 Ом) ±(1% от настройки +5 мВ _{ПИК-ПИК}) (высокий импеданс)
Разрешение по амплитуде				0,1 мВ _{ПИК-ПИК}, 0,1 мВ _СКЗ, 1 мВ, 0,1 дБм или 4 цифры, в зависимости от того, что меньше
Единицы установки амплитуды				Vpp，Vrms，dBm，V
Диапазон смещения				±5 В _{ПИК-ПИК}(AC+DC)（50 Ом） ±10 В _{ПИК-ПИК}(AC+DC)（высокий импеданс)
Точность смещения				± (1% от заданного значения + 2 мВ DC + 0,5% от амплитуды (В _{ПИК-ПИК}) (50 Ом) ± (1% от заданного значения + 5 мВ DC + 1% от амплитуды (В _{ПИК-ПИК}) (высокий импеданс)
Разрешение смещения				1 мВ или 4 бит
Выходное сопротивление				50 Ом ± 1%
Защита				от перегрузки
Модуляция
Типы поддерживаемой модуляции				AM, FM, PM, ASK, FSK, PSK, PWM, SUM
AM	несущая			синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
	источник модуляции			внутренний, внешний
	форма сигнала внутренней модуляции			синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, шум, произвольная волна
	глубина модуляции			0%~120%
	модулирующие частоты внутренней модуляции			1 мГц~1 МГц
ЧМ	несущая			синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
	источник модуляции			внутренний, внешний
	форма сигнала внутренней модуляции			синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, шум, произвольная волна
	модулирующие частоты внутренней модуляции			1 мГц~1 МГц
ФМ	несущая			синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
	источник модуляции			внутренний, внешний
	форма сигнала внутренней модуляции			синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, шум, произвольная волна
	модулирующие частоты внутренней модуляции			1 мГц~1 МГц
	Фаза			0 º ~ + 360º, разрешение 0,01º
ASK, FSK, PSK	несущая			синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
	источник модуляции			внутренний, внешний
	модулирующие частоты внутренней модуляции			1 мГц~1 МГц
	количество позиций			2
ШИМ	несущая			импульсный сигнал
	источник модуляции			внутренний, внешний
	форма сигнала внутренней модуляции			синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, шум, произвольная волна
	модулирующие частоты внутренней модуляции			1 мГц~1 МГц
	ширина заполнения			0%~49,99% периода импульса
SUM (добавление к выходному сигналу дополнительного сигнала)		несущая		синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
		формы сигналов		синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна, форма волны канала
		диапазон суммирования		0%~100% от заданного значения размаха сигнала (В _{ПИК-ПИК})
Пакетные последовательности
несущая				синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна (кроме постоянного тока)
количество пакетов				1 ~ 1 000 000 или без ограничений
период пакета				4 мкс ~ 8000 с
фаза пакета				- 360º ~ + 360º, разрешение 0,01º
задержка				0 ~ 20 с
источник				внешний триггер
синхронизация				внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер
Характеристики развёртки
тип				линейная, логарифмическая, ступенчатая
несущая				синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
время сканирования				1 мс ~ 250 000 с
частота запуска/остановки				соответствует верхнему и нижнему пределам несущих частот (согласно форме сигнала)
время удержания/возврата				0 ~ 3600 с
направление				вверх, вниз
источник синхронизации				внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем
метка				задний фронт синхросигнала (программируется)
Характеристики последовательностей
частота дискретизации				1 мквыб/с ~ 312,5 Мвыб/с
точность частоты дискретизации				10^-6выб/с
разрешение частоты дискретизации				1 мквыб/с или 12 бит
глубина записи сигнала				32 точки/канал ~ 16 Мточек/канал (32 Мточек/канал – опционально)
количество сигналов				64
количество циклов				0 ~ 256
режим фильтрации				нормальный, пошаговый, интерполяция
Частотомер
измеряемый параметр				Частота, период, длительность положительного/ отрицательного импульса, коэффициент заполнения
входной импеданс				50 Ом ± 2%, 1 МОм ± 5%
точность подсчёта в диапазонах частот				0~250 МГц: 7 разрядов 250 MГц~500 МГц: 6 рязрядов 500 МГц~1 ГГц: 5 разрядов
уровень срабатывания триггера				0 В
развязка по входу				50 Ом: DC 1 MОм: AC/DC
входная амплитуда				50 Ом	DC ~ 500 МГц: 100 мВ _{ПИК-ПИК}~ 2 В _{ПИК-ПИК}
				50 Ом	500 МГц ~ 1 ГГц: 300 мВ _{ПИК-ПИК}~ 2 В _{ПИК-ПИК}
				1 MОм	500 мВ _{ПИК-ПИК}~ 5 В _{ПИК-ПИК}(В _AC₊_DC)
критический уровень вх. сигнала (уровень разрушения входа)				50 Ом: 4 В _{ПИК-ПИК} 1 MОм: 5 В _{ПИК-ПИК}
диапазоны измеряемых частот				50 Ом	DC ~ 250 МГц
					250 МГц ~ 500 МГц
					500 МГц ~ 1 ГГц
				1 MОм	DC ~ 250 МГц
эффективная частота сигнала				50 Ом	DC ~ 1 ГГц
эффективная частота сигнала				1 MОм	DC ~ 250 МГц (DC связь)
подавление высоких частот				60 кГц/без подавления (только для нагрузки 1 МОм)
разъём				BNC, задняя панель
Параметры дополнительных входов/выходов
вход внешней модуляции			диапазон входных сигналов		ASK, FSK, PSK: 3,3 В логический уровень AM, FM, PM, PWM: ± 5 В полный диапазон
			диапазон входных частот		DC~100 кГц（1 Мвыб/с）
			входное сопротивление		10 кОм ± 10%
вход внешней синхронизации/стробируемый пакетный вход			уровень		TTL совместимый
			импеданс		10 кОм ± 10%
			рабочий фронт		передний/задний (опционально)
			минимальная ширина импульса		100 нс
			диапазон задержки триггера		0 ~ 20 с
			разрешение задержки триггера		100 пс или 5 цифр
			джиттер (СКЗ) от входа триггера до выхода сигнала, пакетный режим		1,5 нс
выход синхронизации			уровень		Положительный импульс уровня TTL на 1 кОм
			выходное сопротивление		50 Ом ± 5%
			джиттер (СКЗ) (непрерывный сигнал)		1,5 нс
вход опорной частоты			импеданс		1 кОм
			развязка		AC
			уровень входных сигналов		100 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК}
			допустимый разброс входного сигнала (более-блокировка)		10 МГц ± 100 Гц
выход опорной частоты			импеданс		50 Ом
			развязка		AC
			уровень входных сигналов		1,2 В _{ПИК-ПИК}
Общие характеристики
тип дисплея				7” сенсорный экран цветного изображения 1024 х 600
выход на рабочий режим				не менее 20 минут
электропитание				USB PD 15 В, 3А
потребляемая мощность				не более 45 Вт
рабочий диапазон температур				от 0°C до +40°C
габариты				266 х 165 х 80 мм
вес				1,78 кг (в упаковке 2,78 кг)
Интерфейсы связи
LAN				1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C
Web Control				IP-адрес
USB Host				1 шт., передняя панель
USB Device				1 шт., задняя панель, поддержка протокола TMC

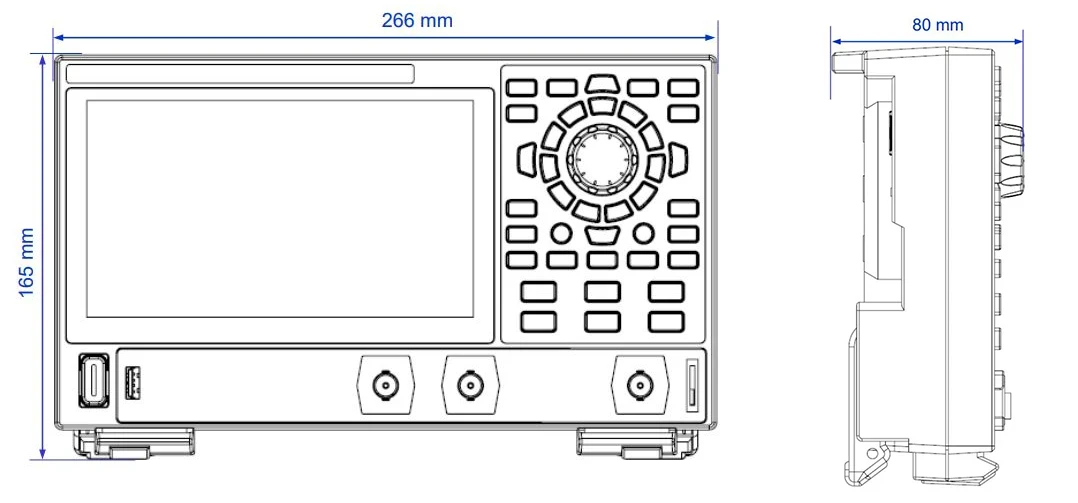

Габаритные размеры генератора серии RIGOL DG900 Pro

Комплект поставки генератора RIGOL DG902 Pro

Генератор сигналов
Адаптер питания
USB кабель
BNС кабель
Краткое руководство
