1. Введение
Генератор импульсных и прямоугольных сигналов — это измерительный прибор, предназначенный для формирования электрических сигналов прямоугольной формы, меандра и импульсов с заданными параметрами длительности, периода, амплитуды и временных характеристик фронтов. Такие генераторы относятся к классу функциональных генераторов сигналов и широко применяются в радиоэлектронике, автоматике, цифровой технике, метрологии и при отладке электронных устройств.
Прямоугольный сигнал (часто называемый меандром при коэффициенте заполнения 50 %) представляет собой периодическую последовательность чередующихся высоких и низких уровней напряжения. Импульсный сигнал — более общее понятие: длительность импульса может существенно отличаться от длительности паузы, а коэффициент заполнения (скважность) регулируется в широких пределах. Генератор сигнала меандр, генератор сигналов прямоугольной формы и генератор импульсных сигналов — по сути, один и тот же класс приборов, отличающийся лишь акцентом на конкретных параметрах выходного сигнала.
Исторически первые генераторы прямоугольных сигналов строились на аналоговых принципах: мультивибраторах, генераторах на операционных усилителях с положительной обратной связью и таймерах. Современные приборы используют технологию прямого цифрового синтеза (DDS — Direct Digital Synthesis) и формирование сигналов произвольной формы (Arbitrary Waveform Generation). Это позволило резко повысить стабильность частоты, точность установки временных параметров и снизить джиттер.
Основные задачи, решаемые с помощью генераторов импульсных и прямоугольных сигналов:
- проверка быстродействия цифровых схем и логических элементов;
- тестирование линий связи и интерфейсов;
- калибровка и поверка измерительных приборов;
- формирование тактовых и синхронизирующих сигналов;
- исследование переходных процессов в аналоговых и импульсных цепях;
- моделирование помех и импульсных воздействий.
В лабораторной практике генератор прямоугольных сигналов часто используется совместно с осциллографом. По форме фронта и наличию выбросов на экране осциллографа можно оценить качество согласования нагрузки, наличие паразитных ёмкостей и индуктивностей. Для высокоточных измерений временных интервалов применяют генераторы с малым джиттером и возможностью точной установки длительности импульса.
Нормативная база, регламентирующая требования к средствам измерений данного типа, включает ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» и ГОСТ 8.009-84 «Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений». Для генераторов сигналов произвольной формы дополнительно учитываются требования к метрологическим характеристикам частоты, амплитуды и временных параметров, изложенные в описаниях типа средств измерений.

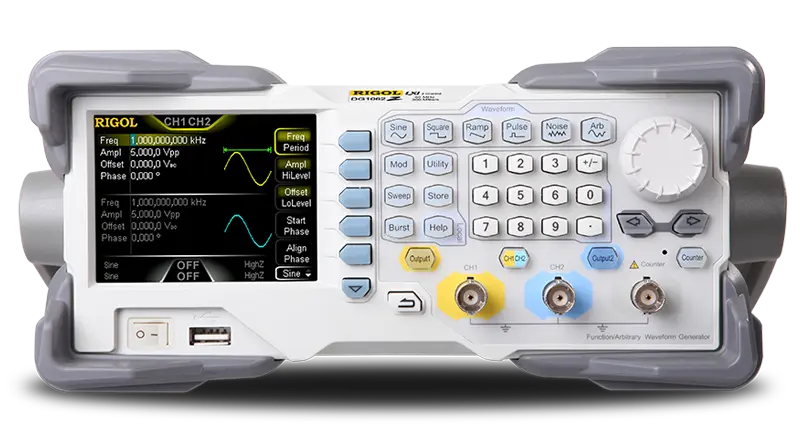

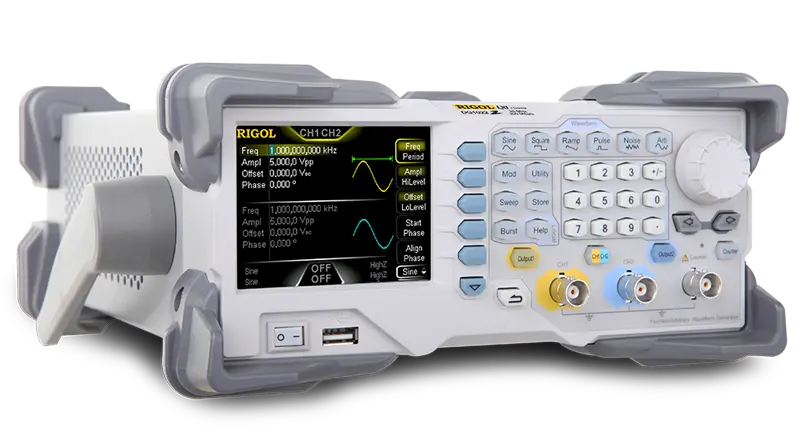

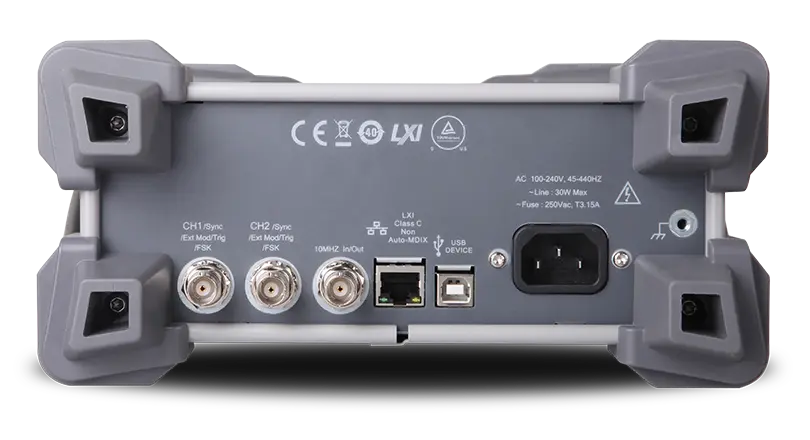

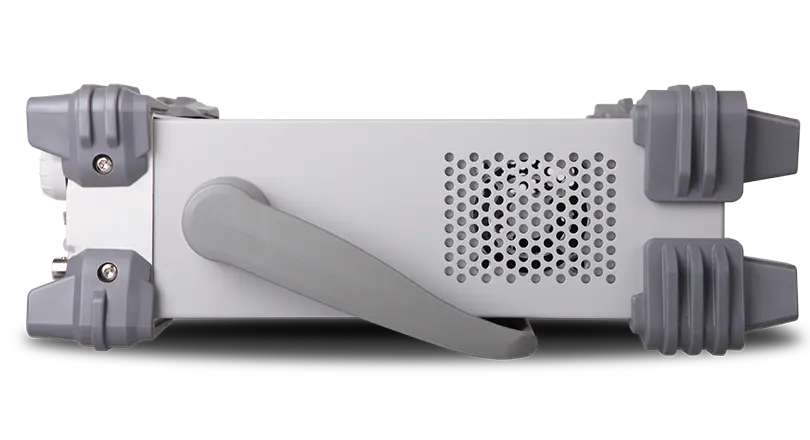

Современные лабораторные генераторы, такие как RIGOL DG1022Z, сочетают в себе функции генератора синусоидальных, прямоугольных, импульсных и произвольных сигналов, что делает их универсальным инструментом для большинства инженерных задач. Для более требовательных применений, где важна широкая полоса пропускания, используют модели с более высокими частотными пределами.
Купите RIGOL DG1022Z и обеспечьте высокую точность при отладке схем и моделировании реальных режимов.
2. Основные параметры и характеристики генераторов импульсных и прямоугольных сигналов
При выборе и эксплуатации генератора импульсных сигналов необходимо чётко понимать, какие параметры определяют качество формируемого сигнала. Рассмотрим основные из них.
Частота и период. Частота \( f \) и период \( T \) связаны соотношением:
\[ T = \frac{1}{f} \]Для прямоугольного и импульсного сигналов частота обычно устанавливается в диапазоне от единиц микрогерц до десятков и сотен мегагерц в зависимости от модели прибора. Современные DDS-генераторы обеспечивают разрешение по частоте до 1 мкГц.
Коэффициент заполнения (Duty Cycle) и скважность. Коэффициент заполнения \( D \) определяется как отношение длительности импульса \( \tau \) к периоду \( T \):
\[ D = \frac{\tau}{T} \cdot 100\% \]Скважность \( S \) — величина, обратная коэффициенту заполнения:
\[ S = \frac{T}{\tau} = \frac{1}{D} \]Для классического меандра \( D = 50\% \) (\( S = 2 \)). В импульсных генераторах коэффициент заполнения может регулироваться в пределах от 0,001 % до 99,999 % (в зависимости от частоты и конкретной модели).
Длительность фронта и спада (Rise/Fall Time). Это один из важнейших параметров, характеризующих быстродействие генератора. Длительность фронта обычно измеряется по уровням 10 % и 90 % амплитуды. Чем меньше время нарастания, тем выше спектральная чистота сигнала и тем точнее можно моделировать идеальные прямоугольные импульсы. В высокоскоростных генераторах время нарастания достигает единиц наносекунд.
Амплитуда и смещение. Амплитуда выходного сигнала задаётся либо в виде размаха (Vpp), либо в виде верхнего и нижнего уровней (High Level / Low Level). Постоянная составляющая (Offset) позволяет смещать сигнал относительно нулевого уровня. При работе на нагрузку 50 Ом максимальная амплитуда обычно ограничена значениями 5–10 В размаха, на высокоомной нагрузке — до 20 В и более.
Джиттер. Случайные отклонения фронтов сигнала от идеального положения во времени. Джиттер измеряется в пикосекундах (rms или peak-to-peak) и является критическим параметром при тестировании высокоскоростных цифровых интерфейсов.
Выбросы (Overshoot) и звон (Ringing). Паразитные колебания на фронтах, возникающие из-за неидеальности выходного каскада и несогласованности нагрузки. В качественных генераторах выброс не превышает 3–5 % от амплитуды.
Для наглядности основные параметры прямоугольного и импульсного сигналов можно представить в виде таблицы:
| Параметр | Обозначение | Типичный диапазон | Единица измерения |
|---|---|---|---|
| Частота | \( f \) | 1 мкГц … 50–60 МГц | Гц |
| Период | \( T \) | 20 нс … 106 с | с |
| Длительность импульса | \( \tau \) | от 9–16 нс | с |
| Коэффициент заполнения | \( D \) | 0,001 % … 99,999 % | % |
| Время нарастания/спада | \( t_r / t_f \) | 3 нс … 10 нс и более | с |
| Джиттер (rms) | — | 200–500 пс | с |
| Выброс | — | < 3–5 % | % |
При работе с генераторами серии DG1000Z (в частности, с моделью RIGOL DG1022Z) коэффициент заполнения импульсного сигнала может устанавливаться с очень высокой точностью в широком диапазоне, что особенно удобно при моделировании редких импульсов или сигналов с большой скважностью. Для задач, требующих минимального времени нарастания фронта, предпочтительны приборы с характеристиками порядка 3 нс.
3. Принцип работы и типовые схемы генераторов прямоугольных сигналов
Существует несколько принципиально различных подходов к формированию прямоугольных и импульсных сигналов. Рассмотрим основные из них.
Аналоговые схемы на основе мультивибраторов. Классический симметричный мультивибратор на двух транзисторах или логических элементах формирует меандр за счёт перезарядки времязадающих конденсаторов. Частота определяется постоянной времени RC-цепи:
\[ f \approx \frac{1}{1,4 \cdot R \cdot C} \]Такие схемы просты, но обладают низкой стабильностью частоты и ограниченной возможностью регулировки коэффициента заполнения.
Генераторы на таймере 555. Одна из самых распространённых аналоговых схем. В режиме нестабильного мультивибратора таймер 555 формирует прямоугольные импульсы, длительность которых задаётся внешними резисторами и конденсатором. Коэффициент заполнения можно регулировать в пределах примерно 50–95 %. Схема проста в реализации и до сих пор применяется в учебных целях и недорогих устройствах.
Генераторы на операционных усилителях с гистерезисом (триггер Шмитта). Операционный усилитель, охваченный положительной обратной связью, совместно с RC-цепью образует релаксационный генератор. Частота и коэффициент заполнения зависят от номиналов резисторов и конденсатора, а также от уровней насыщения усилителя. Такие схемы позволяют получать достаточно крутые фронты при умеренных частотах.
Цифровые методы на основе DDS. Современные лабораторные генераторы сигналов используют прямой цифровой синтез. Принцип работы DDS заключается в следующем:
- Накопитель фазы с высокой разрядностью непрерывно суммирует приращение фазы, соответствующее заданной частоте.
- Значение фазы преобразуется в адрес таблицы синуса (или другой формы) в памяти.
- Цифровой код амплитуды поступает на цифро-аналоговый преобразователь (ЦАП).
- После фильтрации и усиления формируется аналоговый сигнал.
Для прямоугольных и импульсных сигналов в DDS-генераторах используется либо прямое формирование по таблице, либо сравнение текущего значения фазы с заданным порогом. Это позволяет очень точно устанавливать коэффициент заполнения и длительность импульса.
В генераторах с технологией SiFi (как в серии DG1000Z) применяется поточечное воспроизведение сигнала с минимальными искажениями, что обеспечивает джиттер на уровне 200 пс. Для более высокочастотных применений используются приборы с частотой дискретизации 500 Мвыб/с и выше.
Типовая структурная схема современного цифрового генератора импульсных сигналов включает:
- опорный генератор высокой стабильности (обычно кварцевый или TCXO);
- блок прямого цифрового синтеза (DDS);
- память произвольных форм (Arb Memory);
- быстродействующий ЦАП;
- аналоговый тракт с фильтрами и усилителями;
- выходной аттенюатор и схему защиты;
- систему синхронизации и запуска (Trigger/Sync).
Важным элементом является возможность независимой установки времени нарастания и спада фронта. В импульсном режиме пользователь может задавать длительность переднего и заднего фронта отдельно, что позволяет моделировать реальные сигналы с ограниченной скоростью нарастания.
При построении схемы генератора прямоугольных сигналов для лабораторных работ часто используют комбинацию микроконтроллера и внешнего ЦАП или специализированной микросхемы DDS (например, AD9833, AD9850). Однако для метрологических и высокоточных задач предпочтительны готовые лабораторные приборы с нормированными характеристиками.
4. Виды сигналов: меандр, импульсы с регулируемой длительностью, пачки импульсов, последовательности
Генератор импульсных и прямоугольных сигналов способен формировать несколько основных видов выходных сигналов, каждый из которых имеет свои особенности применения.
Меандр (Square Wave). Классический прямоугольный сигнал с коэффициентом заполнения 50 %. Спектр меандра содержит только нечётные гармоники, амплитуда которых убывает пропорционально \( 1/n \). Меандр широко используется для проверки полосы пропускания усилителей, тестирования цифровых схем и как тактовый сигнал.
Импульсный сигнал с регулируемой длительностью (Pulse). Основное отличие от меандра — возможность независимого задания длительности импульса (или коэффициента заполнения) и периода. Это позволяет формировать как короткие импульсы малой скважности, так и импульсы, занимающие почти весь период. В современных генераторах длительность импульса может устанавливаться с разрешением до 100 пс.
Пачки импульсов (Burst). Режим, в котором генератор выдаёт заданное число импульсов, после чего делает паузу. Количество импульсов в пачке (N-Cycle), период повторения пачек и способ запуска (внутренний, внешний, ручной) задаются пользователем. Режим Burst незаменим при тестировании устройств, работающих с пакетной передачей данных, а также при исследовании переходных процессов.
Последовательности и модулированные импульсы. Многие генераторы поддерживают широтно-импульсную модуляцию (PWM), частотную манипуляцию (FSK) и другие виды цифровой модуляции. Кроме того, современные приборы позволяют создавать сложные последовательности из нескольких сегментов произвольной формы.

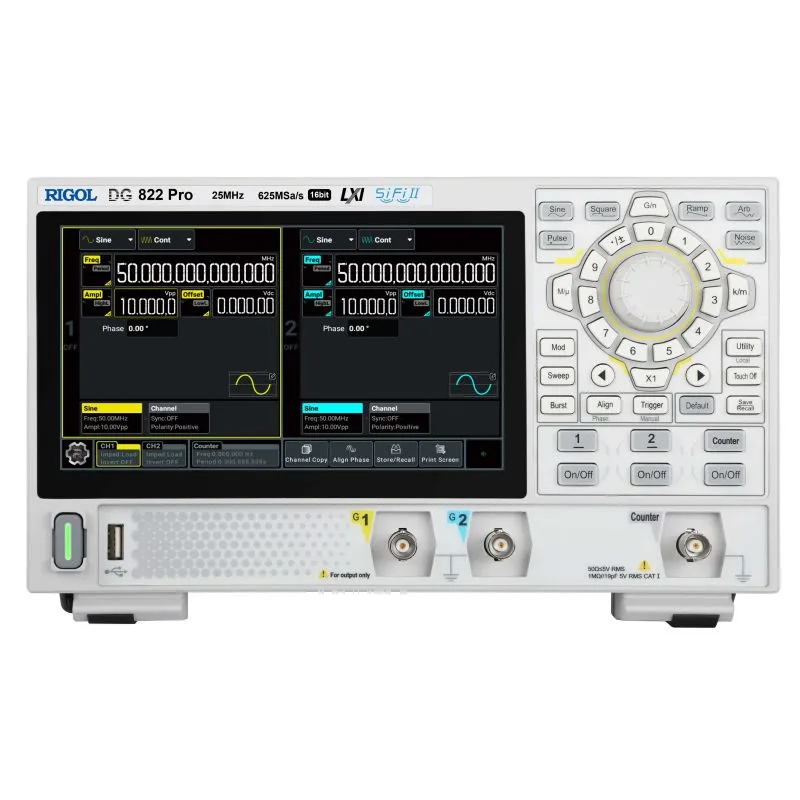

Для задач, требующих высокой гибкости при работе с произвольными формами и последовательностями, удобны генераторы с сенсорным экраном и развитыми средствами редактирования, например RIGOL DG822 Pro. Когда же приоритетом является максимальная частота прямоугольного и импульсного сигнала, выбирают модели с более широкой полосой.
Важным практическим аспектом является согласование выхода генератора с нагрузкой. Большинство лабораторных генераторов имеют выходное сопротивление 50 Ом. При работе на высокоомную нагрузку амплитуда сигнала удваивается (режим High-Z). Несогласованность нагрузки приводит к появлению отражений, искажению фронтов и увеличению выбросов.
При формировании коротких импульсов необходимо учитывать, что минимальная длительность импульса и минимальное время нарастания фронта связаны с частотными возможностями прибора. Так, в генераторах с максимальной частотой прямоугольного сигнала 50–60 МГц типичное время нарастания составляет единицы наносекунд, а минимальная длительность импульса — порядка 9–16 нс.
5. Ключевые технические характеристики, на которые стоит обращать внимание при выборе
При выборе генератора импульсных и прямоугольных сигналов следует ориентироваться не только на максимальную частоту, но и на совокупность характеристик, определяющих качество сигнала в реальных условиях применения.

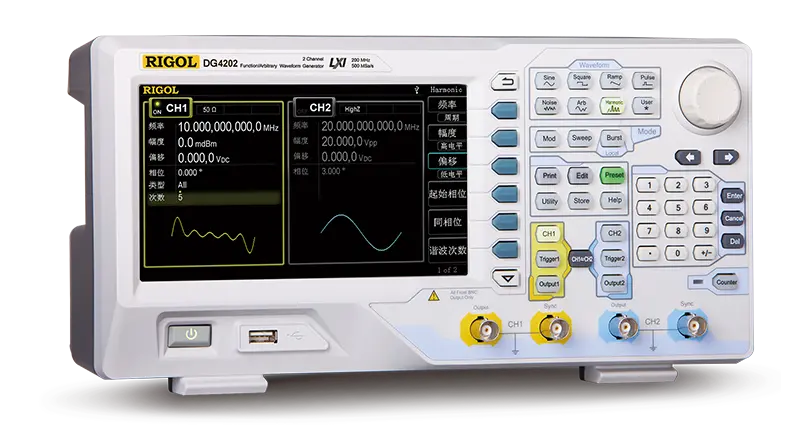

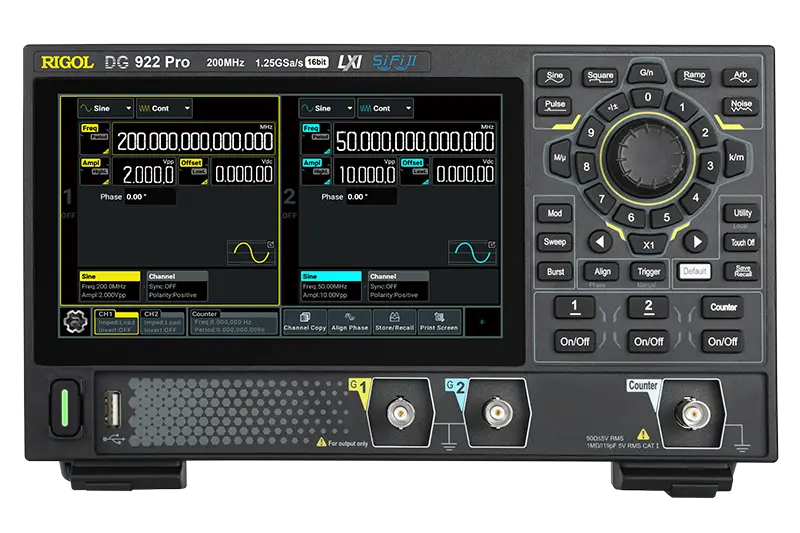

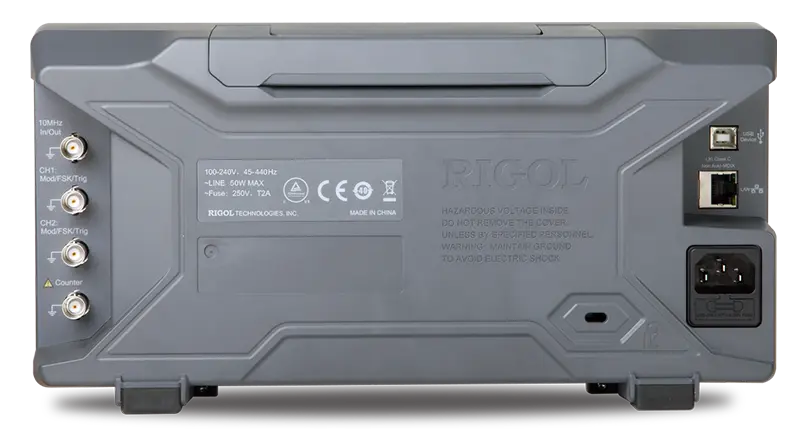

Максимальная частота прямоугольного и импульсного сигнала. Для большинства лабораторных задач достаточно 20–25 МГц. Если требуется работа с высокоскоростными интерфейсами или проверка широкополосных устройств, следует выбирать приборы с частотой прямоугольного сигнала 50–60 МГц и выше. Модель RIGOL DG4162 обеспечивает широкую полосу пропускания и подходит для таких применений. Для сложных и высокоскоростных задач, где важны минимальный джиттер и высокая частота дискретизации, используют RIGOL DG902 Pro.
Время нарастания и спада фронта. Чем меньше это значение, тем ближе сигнал к идеальному прямоугольному. Типичные значения для современных приборов:
- 3 нс и менее — для высокоскоростных генераторов;
- 5–8 нс — для приборов среднего класса;
- 10 нс и более — для универсальных лабораторных моделей.
Диапазон регулирования коэффициента заполнения. Чем шире диапазон и выше разрешение, тем гибче прибор. В лучших моделях коэффициент заполнения регулируется от 0,01 % до 99,99 % с высоким разрешением даже на высоких частотах.
Джиттер. Для прецизионных измерений и тестирования высокоскоростных цифровых систем критически важен низкий джиттер (200 пс и менее).
Вертикальное разрешение и частота дискретизации. 14-битное разрешение и частота дискретизации 200–625 Мвыб/с обеспечивают высокое качество сигнала произвольной формы и точность воспроизведения фронтов.
Наличие двух независимых каналов. Позволяет формировать дифференциальные сигналы, сигналы с регулируемым фазовым сдвигом, а также использовать один канал как источник полезного сигнала, а второй — как источник помехи или синхронизации.
Возможности модуляции и режимов Burst/Sweep. Для полноценной лабораторной работы важны режимы пачек импульсов, свипирования частоты и различных видов модуляции (AM, FM, PM, PWM, ASK, FSK и др.).
Интерфейсы управления и удобство работы. Наличие сенсорного экрана, USB, LAN (LXI) и возможности удалённого управления существенно повышает удобство использования прибора в автоматизированных измерительных комплексах. Генераторы с удобным сенсорным экраном, такие как RIGOL DG822 Pro, особенно комфортны при работе с произвольными формами и сложными последовательностями.
Универсальным решением для большинства лабораторных и учебных задач остаётся RIGOL DG1022Z — прибор, сочетающий достаточный частотный диапазон, низкий джиттер, широкие возможности по формированию импульсов и привлекательное соотношение характеристик.
При оценке характеристик необходимо также обращать внимание на точность установки частоты (обычно ±1·10−6 или лучше), неравномерность АЧХ, уровень гармонических искажений и возможность калибровки/поверки прибора в соответствии с утверждённым типом средства измерений.
Выбор конкретной модели всегда должен основываться на анализе реальных задач: максимальной требуемой частоты, минимально допустимого времени нарастания, необходимости работы с пачками импульсов и произвольными последовательностями, а также требований к метрологическому обеспечению.
6. Применение генераторов импульсных и прямоугольных сигналов в различных областях
Генераторы импульсных и прямоугольных сигналов находят применение практически во всех областях, где требуется формирование точных временных последовательностей, проверка быстродействия схем и моделирование реальных сигналов. Рассмотрим основные сферы использования.
Разработка и отладка цифровой электроники. Прямоугольные сигналы и меандр используются в качестве тактовых импульсов для микроконтроллеров, ПЛИС, памяти и логических схем. Возможность точной установки частоты, длительности импульса и фазового сдвига между каналами позволяет проверять временные параметры интерфейсов, исследовать влияние джиттера и оценивать запас по быстродействию.
Тестирование линий связи и интерфейсов. При проверке кабельных линий, дифференциальных пар, интерфейсов USB, LVDS, Ethernet и других высокоскоростных соединений генератор импульсных сигналов формирует тестовые последовательности с заданной скоростью нарастания фронта. Анализ формы сигнала на приёмной стороне позволяет выявить рассогласование, отражения и потери.
Метрология и поверка средств измерений. Генераторы с нормированными метрологическими характеристиками применяются в качестве источников образцовых сигналов при поверке осциллографов, частотомеров, измерителей временных интервалов и других приборов. В соответствии с требованиями ГОСТ 8.009-84 и описаниями типа средств измерений контролируются частота, амплитуда, длительность импульса и коэффициент заполнения.
Автоматика и системы управления. Импульсные сигналы используются для управления силовыми ключами, формирования ШИМ-сигналов, проверки датчиков и исполнительных механизмов. Режим пачек импульсов (Burst) удобен при тестировании устройств, работающих в импульсном режиме с низкой средней мощностью.
Образование и научные исследования. В учебных лабораториях генераторы прямоугольных сигналов применяют для демонстрации принципов работы цифровых схем, изучения спектра меандра, исследования переходных процессов в RC- и RL-цепях. В научных экспериментах они служат источниками синхронизации и модулирующих сигналов.
Радиотехника и телекоммуникации. Генераторы используются для формирования модулирующих импульсов, проверки АРУ, исследования работы смесителей и детекторов, а также для моделирования импульсных помех.
В зависимости от решаемой задачи выбирается соответствующий класс приборов. Для большинства лабораторных и производственных задач универсальным решением остаётся RIGOL DG1022Z. Когда требуется работа на более высоких частотах и широкая полоса, применяют RIGOL DG4162. Для сложных высокоскоростных измерений и минимального джиттера предпочтителен RIGOL DG902 Pro. При необходимости удобного редактирования произвольных форм и работы с сенсорным интерфейсом хорошо зарекомендовал себя RIGOL DG822 Pro.
| Область применения | Типичные требования к генератору | Ключевые параметры |
|---|---|---|
| Отладка цифровой техники | Точная установка частоты и фазы | Джиттер, два канала, Burst |
| Тестирование интерфейсов | Крутые фронты, высокая частота | Время нарастания < 5–8 нс |
| Метрология | Нормированные характеристики | Точность частоты, поверка |
| ШИМ и автоматика | Широкий диапазон Duty Cycle | 0,01 % … 99,99 % |
| Учебные лаборатории | Универсальность и простота | Основные формы + Arb |
7. Особенности современных цифровых генераторов сигналов
Современные генераторы импульсных и прямоугольных сигналов существенно отличаются от аналоговых приборов прошлого поколения. Основные особенности обусловлены применением технологии прямого цифрового синтеза и развитой системой формирования сигналов произвольной формы.
Высокая стабильность и точность частоты. Опорный генератор с относительной погрешностью порядка \( \pm 1 \cdot 10^{-6} \) и лучше обеспечивает долгосрочную стабильность. Разрешение по частоте достигает 1 мкГц во всём диапазоне.
Независимое управление фронтами. В импульсном режиме пользователь может отдельно задавать время нарастания и время спада. Это позволяет моделировать реальные сигналы с ограниченной скоростью переключения транзисторов или драйверов.
Глубокая память произвольных форм. Объём памяти от нескольких миллионов до десятков миллионов точек даёт возможность воспроизводить сложные последовательности и длительные пакеты данных без повторения.
Низкий джиттер. Благодаря поточечному формированию сигнала (технология SiFi и аналогичные) джиттер современных приборов составляет 200 пс и менее, что критично для высокоскоростных применений.
Расширенные режимы модуляции и запуска. Помимо классических AM, FM, PM поддерживаются цифровая манипуляция (ASK, FSK, PSK), широтно-импульсная модуляция, режимы пачек с внутренним, внешним и ручным запуском, а также свипирование частоты.
Двухканальная архитектура. Независимые каналы с возможностью синхронизации по частоте, фазе и амплитуде позволяют формировать дифференциальные сигналы, сигналы с регулируемым сдвигом фаз и сложные тестовые воздействия.
Интерфейсы и автоматизация. Стандартные порты USB Host/Device, LAN (соответствие LXI) и поддержка команд SCPI дают возможность включать генератор в автоматизированные измерительные комплексы и управлять им программно.
Для задач, где важна максимальная частота дискретизации и работа с высокоскоростными сигналами, выбирают приборы класса RIGOL DG902 Pro. Когда приоритетом является широкая полоса пропускания при сохранении хороших характеристик импульсного сигнала, используют RIGOL DG4162. Универсальным лабораторным инструментом остаётся RIGOL DG1022Z, а для удобной работы с произвольными формами и сенсорным управлением — RIGOL DG822 Pro.
- Частота дискретизации современных приборов: от 200 Мвыб/с до 1,25 Гвыб/с и выше.
- Вертикальное разрешение: 14–16 бит.
- Минимальное время нарастания фронта: до 3 нс и менее.
- Диапазон коэффициента заполнения: 0,01 % … 99,99 %.
- Возможность независимой установки задержки между каналами.
8. Практические рекомендации по выбору и эксплуатации
Правильный выбор и грамотная эксплуатация генератора импульсных сигналов позволяют избежать типичных проблем и обеспечить достоверность результатов измерений.
Определение требований к частоте. Необходимо заранее оценить максимальную частоту прямоугольного и импульсного сигнала, которая потребуется в работе. Запас по частоте 20–30 % желателен, но не всегда обязателен.
Оценка времени нарастания. Если тестируются быстродействующие схемы, следует выбирать генератор с временем нарастания фронта не более 1/3–1/5 от длительности исследуемых импульсов.
Согласование нагрузки. При работе с нагрузкой 50 Ом необходимо использовать согласованные кабели и нагрузки. При работе на высокоомную нагрузку следует переключить выход генератора в режим High-Z, иначе амплитуда будет отображаться неверно.
Контроль выбросов и звона. Длинные несогласованные кабели, паразитные ёмкости и индуктивности приводят к искажению фронтов. Рекомендуется использовать качественные коаксиальные кабели минимальной необходимой длины и правильно согласованные нагрузки.
Использование режима Burst. При исследовании устройств, чувствительных к длительному воздействию сигнала, удобно работать в режиме пачек импульсов с внешним или ручным запуском.
Синхронизация с осциллографом. Для стабильного наблюдения сигнала рекомендуется использовать выход Sync генератора или внешний запуск осциллографа от сигнала генератора.
Калибровка и поверка. Периодическая поверка генератора в соответствии с утверждённым типом средства измерений гарантирует сохранение метрологических характеристик. Межповерочный интервал обычно составляет 1–2 года.
При выборе конкретного прибора для лаборатории или производства целесообразно ориентироваться на реальный спектр задач. Для большинства повседневных измерений достаточно универсальной модели. Если же в работе преобладают высокочастотные или высокоточные измерения, следует рассматривать приборы с соответствующими характеристиками полосы и джиттера.
- Определите максимальную требуемую частоту прямоугольного сигнала.
- Оцените необходимое минимальное время нарастания фронта.
- Проверьте диапазон регулирования коэффициента заполнения.
- Убедитесь в наличии нужных режимов (Burst, модуляция, Arb).
- Учтите количество каналов и возможности синхронизации.
- Оцените удобство интерфейса и наличие средств автоматизации.
9. Типичные ошибки при работе с генераторами импульсных сигналов и способы их избежать
Даже опытные инженеры иногда допускают ошибки, которые приводят к искажению сигнала или неверным выводам по результатам измерений. Рассмотрим наиболее распространённые из них.
Неправильное согласование выхода. Работа на нагрузку 50 Ом при установленном режиме High-Z (или наоборот) приводит к ошибке в амплитуде в два раза. Решение: всегда проверять соответствие установленного режима реальному сопротивлению нагрузки.
Использование слишком длинных или некачественных кабелей. Паразитные параметры кабеля искажают фронты и вызывают выбросы. Решение: применять качественные коаксиальные кабели минимальной длины, при необходимости — согласующие аттенюаторы.
Превышение допустимой амплитуды на высокой частоте. На верхнем крае частотного диапазона максимальная амплитуда сигнала обычно снижается. Попытка установить завышенное значение приводит к искажениям. Решение: контролировать реальную амплитуду с помощью осциллографа.
Игнорирование влияния выходного сопротивления. При работе с высокоомными цепями необходимо учитывать, что фронты могут ухудшаться из-за ёмкостной нагрузки. Решение: использовать активные пробники или буферные усилители при необходимости.
Неправильная установка времени нарастания. Слишком малое время нарастания на реальной нагрузке с ёмкостью приводит к звону. Решение: устанавливать время нарастания, соответствующее реальной скорости переключения исследуемой схемы.
Отсутствие синхронизации при наблюдении редких импульсов. Без внешнего запуска осциллограф может не синхронизироваться на сигналах с большой скважностью. Решение: использовать выход Sync генератора или внешний триггер.
Пренебрежение прогревом прибора. Для достижения паспортной точности частоты и амплитуды генератору требуется время на установление теплового режима (обычно 20–30 минут). Решение: соблюдать рекомендации производителя по прогреву.
| Ошибка | Последствие | Способ избежать |
|---|---|---|
| Неверное согласование 50 Ом / High-Z | Ошибка амплитуды в 2 раза | Проверять режим выхода |
| Длинный кабель без согласования | Выбросы и звон на фронтах | Короткий качественный кабель |
| Завышенная амплитуда на ВЧ | Искажение формы сигнала | Контроль осциллографом |
| Слишком крутой фронт на ёмкостной нагрузке | Паразитные колебания | Увеличить время нарастания |
| Отсутствие прогрева | Уход частоты и амплитуды | Прогрев 20–30 минут |
Соблюдение этих простых правил значительно повышает достоверность результатов и срок службы оборудования.
10. Заключение
Генератор импульсных и прямоугольных сигналов является одним из базовых инструментов современной радиоэлектронной лаборатории и производства. От качества формируемого меандра, точности установки длительности импульса, стабильности частоты и малого джиттера напрямую зависит достоверность проводимых измерений и эффективность отладки устройств.
Современные цифровые генераторы на основе технологии DDS обеспечивают характеристики, недоступные аналоговым приборам: широкий диапазон частот, высокую точность, возможность независимой регулировки фронтов, режимы пачек импульсов и сложную модуляцию. Выбор конкретной модели определяется спектром решаемых задач — от универсальных лабораторных измерений до высокоскоростных и прецизионных применений.
При подборе прибора важно учитывать не только максимальную частоту, но и время нарастания фронта, диапазон коэффициента заполнения, уровень джиттера, наличие двух каналов и удобство работы. Правильная эксплуатация, согласование нагрузки и соблюдение режимов работы позволяют в полной мере реализовать возможности генератора.
Если вам требуется генератор импульсных и прямоугольных сигналов для лаборатории, производства или учебного процесса, вы можете купить подходящую модель с учётом необходимых характеристик. Актуальная цена и наличие конкретных исполнений зависят от комплектации и текущих условий поставки. Специалисты помогут подобрать оптимальный вариант под ваши задачи.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
