RIGOL DG1062Z генератор стандартных функций и сигналов произвольной формы
5
Арт. DG1062Z
124 467.20 ₽
Характеристики
Номер в госреестре СИ
:
56011-20
Взрывозащита
:
Нет
Описание
RIGOL DG1062Z — генератор стандартных и произвольных сигналов для лабораторных и производственных испытаний. Предназначен для точной настройки, моделирования и диагностики электронных устройств.
Генератор стандартных и произвольных сигналов RIGOL DG1062Z - это универсальное решение для точного формирования сигналов в лабораторных, производственных и исследовательских задачах. Модель ориентирована на специалистов, которым требуется воспроизводимая генерация сложных форм волн, поддержка многоканальных режимов и стабильная работа при непрерывных испытаниях. Устройство обеспечивает высокую чистоту выходного сигнала, гибкость настройки и удобство в интеграции с измерительным оборудованием, что делает его востребованным инструментом при создании и тестировании электронных систем.
RIGOL DG1062Z сочетает расширенные функции генерации с дружественным интерфейсом, позволяющим инженеру быстро формировать и модифицировать сигналы в зависимости от методики эксперимента. Встроенный функционал анализа и широкий набор предустановленных волн обеспечивают точность моделирования поведения устройств в различных режимах. Благодаря поддержке длительных пользовательских сигналов и детальной настройки параметров генератор отлично подходит для сложных схемотехнических испытаний. Высокая надёжность и продуманная архитектура повышают эффективность измерительных процессов, снижая время подготовки и минимизируя вероятность ошибок при повторяемых тестах.
Отличительные особенности генератора сигналов RIGOL DG1062Z
- Два независимых канала, позволяющих выполнять многосигнальные испытания и моделировать сложные процессы.
- Поддержка генерации произвольных сигналов большой длины, что расширяет возможности тестирования электронных систем.
- Высокое разрешение формирования волн благодаря использованию 14-битной архитектуры.
- Встроенный частотомер для оперативного контроля параметров сигнала в процессе работы.
- Широкий набор предустановленных форм волн, включая специализированные типы для диагностики сложных устройств.
- Гибкая система модуляции, позволяющая настроить сигнал под конкретные исследовательские задачи.
- Интуитивный интерфейс с быстрым доступом к ключевым функциям, упрощающий настройку генерации.
- Стабильная работа при длительных испытаниях благодаря оптимизированной аппаратной платформе.
- Удобная интеграция в лабораторные стенды и автоматизированные комплексы за счёт поддерживаемых интерфейсов управления.
- Компактный форм-фактор, позволяющий эффективно использовать прибор в условиях ограниченного рабочего пространства.
Сферы применения генератора сигналов произвольной формы RIGOL DG1062Z
- Тестирование и отладка радиоэлектронных устройств.
- Диагностика и исследование аналоговых и цифровых схем.
- Проверка работоспособности компонентов и систем в сервисных центрах.
- Использование в составе автоматизированных стендов контроля.
- Учебные лаборатории и исследовательские площадки вузов.
Элементы управления и интерфейс генератора стандартных функций и сигналов произвольной формы RIGOL DG1022Z

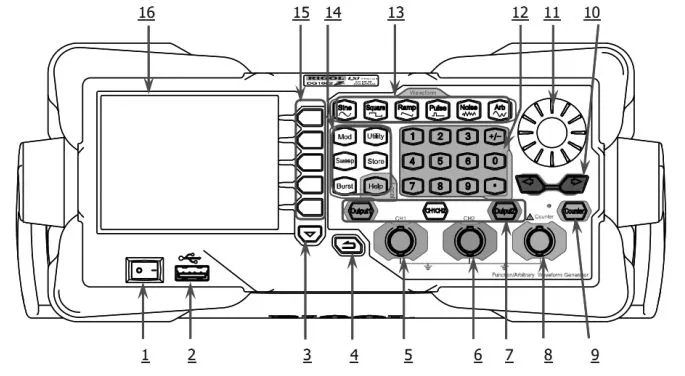

- Питание — вкл/выкл прибора.
- USB Host — USB-накопители, сохранение файлов и скриншотов, подключение аксессуаров.
- Перелистывание меню — переход между страницами.
- Назад — возврат на уровень выше.
- Выход CH1 — BNC, 50 Ом.
- Выход CH2 — BNC, 50 Ом.
- Управление каналами — выбор CH1/CH2, вкл/выкл выхода.
- Вход частотомера — BNC для измеряемого сигнала.
- Частотомер — вкл/выкл функции.
- Курсорные клавиши — навигация и редактирование.
- Ручка управления — изменение параметров.
- Цифровая клавиатура — ввод значений.
- Типы сигналов — синус, квадрат, рампа, импульс, шум, Arb.
- Функции — модуляция, Sweep, Burst, Utility, память, Help.
- Программные клавиши — управление меню.
- LCD-дисплей — отображение настроек и параметров.

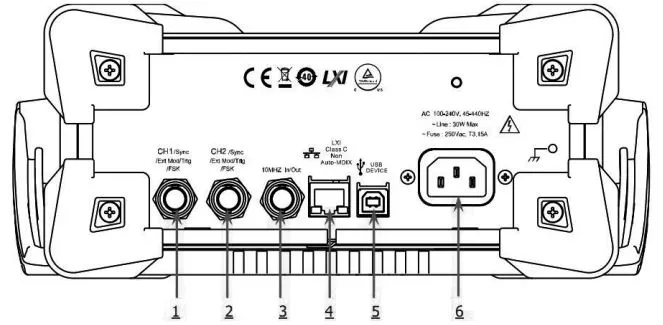

- CH1 Sync/Ext Mod/Trig/FSK — BNC: синхровыход, вход внешней модуляции, вход/выход триггера CH1.
- CH2 Sync/Ext Mod/Trig/FSK — BNC: синхровыход, вход внешней модуляции, вход/выход триггера CH2.
- 10 МГц In/Out — BNC: вход/выход опорного сигнала для синхронизации приборов.
- LAN — подключение к сети и удалённое управление.
- USB Device — подключение к ПК или принтеру.
- AC Input — питание 100–240 В.

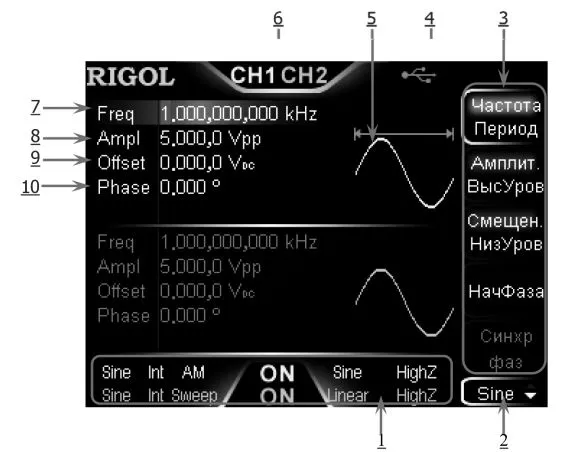

- Строки состояния каналов — текущая конфигурация CH1 и CH2.
- Текущие функции — выбранный режим работы.
- Меню — параметры активной функции.
- Строка состояния — LAN, удалённый режим, блокировка, USB, усилитель.
- Форма сигнала — выбранный тип волны.
- Состояние каналов — активный канал и вкл/выкл CH1/CH2.
- Частота — текущее значение сигнала.
- Амплитуда — текущий уровень сигнала.
- Смещение — текущее DC-смещение.
- Фаза — текущее значение фазы сигнала.
Дополнительные преимущества генератора серии RIGOL DG1062Z
Технология SiFi
Фирменная разработка RIGOL обеспечивает чистый сигнал с минимальными искажениями и низким джиттером до 200 пс.

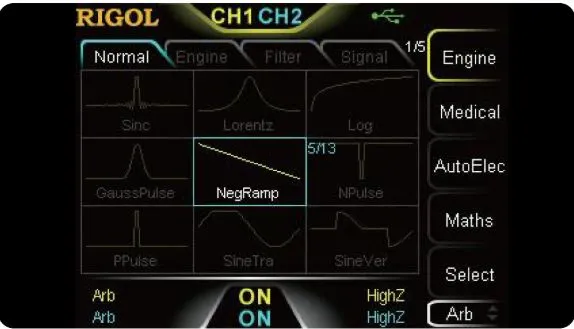

160 встроенных произвольных форм волн
Широкая библиотека стандартных и произвольных волн позволяет быстро подобрать нужный сигнал для испытаний и разработки.

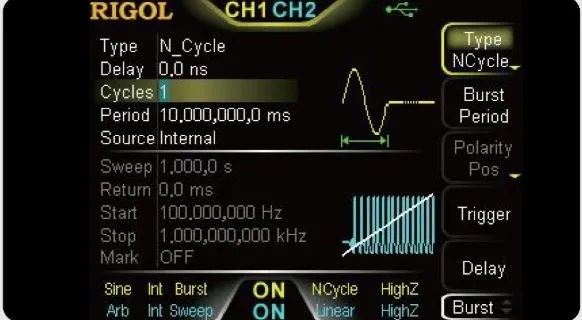

Функция сканирования и импульсный режим
Поддерживаются линейное, логарифмическое и ступенчатое сканирование частоты, а также генерация импульсных последовательностей.

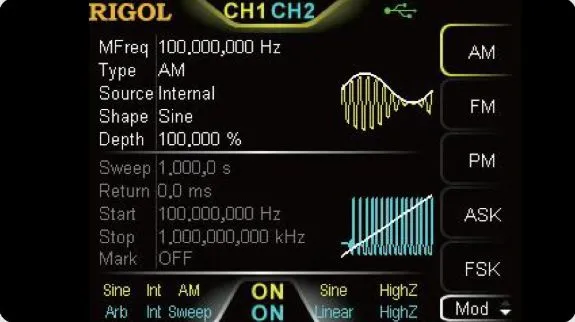

Широкий выбор аналоговых и цифровых модуляций
Доступны режимы AM, FM, PM, ASK, FSK, PSK, PWM и другие для моделирования различных систем связи и электроники.

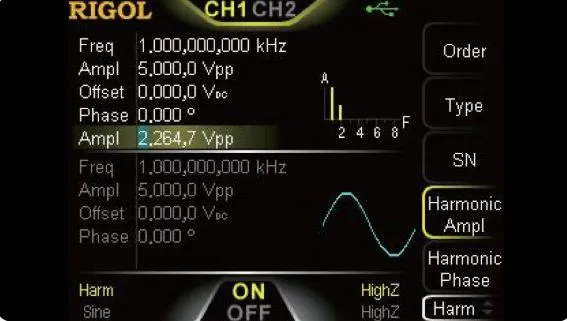

Генератор гармоник
Прибор формирует гармонические составляющие с заданными параметрами для проверки фильтров и анализа оборудования.

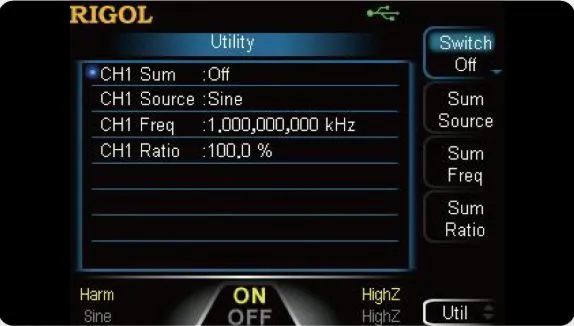

Наложение волн и отслеживание каналов
Поддерживается наложение сигналов и совместное управление двумя каналами для более сложных задач.

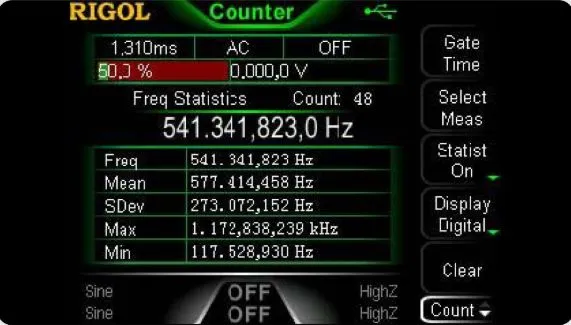

Встроенный 7-разрядный частотомер
Позволяет точно измерять частоту, период, скважность, ширину импульса и другие параметры входного сигнала.
Технические характеристики генератора стандартных функций и сигналов произвольной формы RIGOL DG1062Z
| Наименование | Значение | ||
|---|---|---|---|
| Максимальная выходная частота | 60 МГц | ||
| Количество каналов | 2 | ||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы | ||
| Частотные характеристики | |||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 60 МГц | |
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||
| импульсный сигнал | 1 мкГц ~ 25 МГц | ||
| пилообразный сигнал | 1 мкГц ~ 1 МГц | ||
| гармоники | 1 мкГц ~ 20 МГц | ||
| белый шум (Гаусс) | полоса 60 МГц (-3дБ) | ||
| специальной формы | 1 мкГц ~ 20 МГц | ||
| Разрешение по частоте | 1 мкГц | ||
| Точность установки (18°C ~ 28°C) | ±1 ppm | ||
| Синусоидальный сигнал | |||
| Гармонические искажения | типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) < -50 дБн (>30МГц ~ 60 МГц) | ||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||
| Негармонические искажения | типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц) | ||
| Фазовый шум | типичное (0 дБм) -125 дБн/Гц @ 10 кГц | ||
| Прямоугольный сигнал | |||
| Время нарастания / спада | < 10 нс (1 Вп-п) типичное | ||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||
| Ассиметрия | 1% период +5 нс | ||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||
| Пилообразный сигнал | |||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||
| Симмметрия | 0 ~ 100% | ||
| Импульсный сигнал | |||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||
| Время нарастания / спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||
| Выброс | < 5 % (1 Вп-п) типичное | ||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||
| Специальная форма | |||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||
| Вертикальное разрешение | 14 бит | ||
| Частота дискретизации | 200 Мвыб/сек | ||
| Время нарастания | < 5 нс (1 Вп-п) типичное | ||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||
| Генератор гармоник | |||
| Порядок гармоник | ≤ 8 | ||
| Тип гармоник | четные, нечетные, все, пользовательские | ||
| Амплитуда гармоник | регулируемая для каждой гармоники | ||
| Фаза гармоник | регулируемая для каждой гармоники | ||
| Характеристики выхода | |||
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) | ||
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | ||
| Неравномерность АЧХ | типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) | ||
| Единицы установки | Вп-п, Вскз, дБм | ||
| Разрешение | 0,1 мВпп или 4 бит | ||
| Смещение (50 Ом) | |||
| Диапазон | ±5 Впп АС+DC | ||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | ||
| Выход сигнала | |||
| Импеданс | 50 Ом (типичное) | ||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | ||
| Модуляция | |||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| AM Модуляция (AM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуляции | 2 мГц ~ 50 кГц | ||
| Коэффициент модуляции | 0% ~ 120% | ||
| ЧM Модуляция (FM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуляции | 2 мГц ~ 50 кГц | ||
| ФM Модуляция (PM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуляции | 2 мГц ~ 50 кГц | ||
| Девиация | 0 ~ 360° | ||
| Частотная манипуляция (FSK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Амплитудная манипуляция (ASK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Фазовая манипуляция (PSK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Фазовая манипуляция (PSK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Режим пачек импульсов | |||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | ||
| Частота несущей | 2 мГц ~ 60 МГц | ||
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | ||
| Начальная / Конечная фаза | от 0° до 360° | ||
| Внутренний период | от 1 мкс до 500 с | ||
| Стробированный запуск | Внешний запуск | ||
| Источник запуска | ручной, внешний, внутренний | ||
| Задержка запуска | от 0 нс до 100 с | ||
| Режим свипирования (качания) | |||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Закон | линейный, логарифмический, ступенчатый | ||
| Направление | вверх / вниз | ||
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой | ||
| Время свипирования | от 1 мс до 500 с | ||
| Время стояния / возврата | от 0 мс до 500 с | ||
| Источник запуска | ручной, внешний, внутренний | ||
| Маркер | спадающий фронт или синхросигнал (программируется) | ||
| Частотомер | |||
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | 1 мrГц ~ 200 МГц | ||
| Разрешение по частоте | 7 разрядов/с (время счета =" 1 с) | ||
| Диапазон периода | 5 нс ~ 16 дней | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | ||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | |
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | ||
| Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс | ||
| Коэффициент заполнения | 0 ~ 100% | ||
| Параметры входа | входной импеданс | 1 МОм | |
| тип связи | AC, DC | ||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц | ||
| опасное напряжение (1 МОм) | ±7 В AC+DC | ||
| Система запуска | уровень запуска: ±2,5 В | ||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | |||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | ||
| Входы/выходы 10 МГц | |||
| Вход внешнего опорного сигнала | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 250 мВп-п ~ 5 Вп-п | ||
| Время блокировки | < 2 c | ||
| Выход внутреннего опорного сигнала | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 3,3 Вп-п | ||
| Выход синхронизации | |||
| Уровень | TTL | ||
| Импеданс | 50 Ом | ||
| Основные характеристики | |||
| Тип дисплея | жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов | ||
| Питание | 100~240 В АСскз, 45~65 Гц | ||
| Интерфейс | USB устройство, USB host (2), GPIB, LAN (LXI Class C) | ||
| Потребляемая мощность | не более 40 Вт | ||
| Рабочая температура | 10 °C...40 °C | ||
| Габаритные размеры | 261 х 112 х 318 мм | ||
| Вес | 3,2 кг / 4,5 кг (с упаковкой) | ||

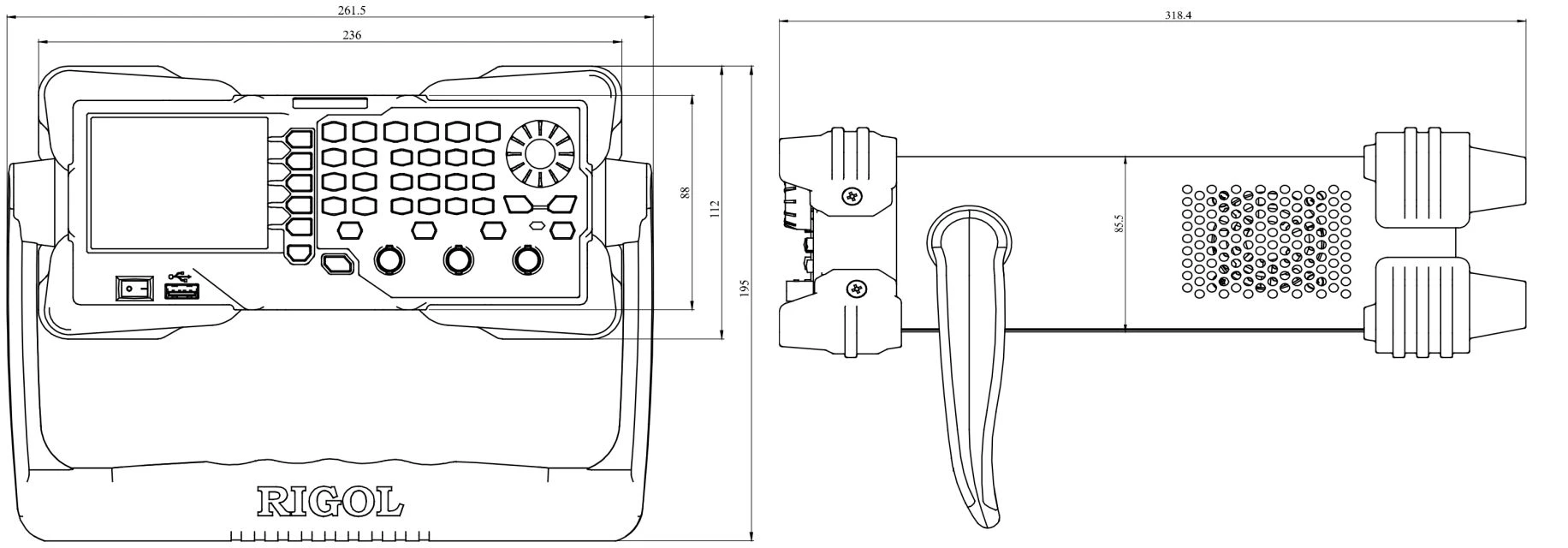

Габаритные размеры RIGOL DG1062Z
Комплект поставки генератора RIGOL DG1062Z
- Генератор сигналов произвольной формы RIGOL DG1062Z
- Шнур питания
- USB кабель
- BNС кабель
