1. Введение
Генератор синусоидального сигнала представляет собой устройство, предназначенное для формирования гармонического колебания заданной частоты, амплитуды и фазы. Синусоидальный сигнал является фундаментальным в радиоэлектронике, метрологии и измерительной технике, поскольку любые периодические сигналы могут быть разложены на сумму гармонических составляющих согласно ряду Фурье. Именно поэтому генератор частоты синусоидального сигнала служит базовым инструментом при настройке, калибровке и испытаниях электронных схем.
В классическом представлении синусоидальный сигнал описывается выражением:
\[ u(t) = U_m \sin(2\pi f t + \varphi) \]где \( U_m \) — амплитуда, \( f \) — частота, \( \varphi \) — начальная фаза. Практическая ценность генератора синусоидального сигнала определяется не только возможностью получить чистую синусоиду, но и стабильностью параметров во времени, низким уровнем гармонических искажений и возможностью точной установки частоты в широком диапазоне.
Исторически генераторы синусоидального сигнала строились исключительно на аналоговых принципах — с использованием LC-контуров, RC-цепей с положительной обратной связью или кварцевых резонаторов. С развитием цифровой техники доминирующее положение заняли методы прямого цифрового синтеза (DDS), позволяющие получать сигнал с разрешением по частоте до долей микрогерца и исключительно высокой долговременной стабильностью. Современные лабораторные приборы сочетают оба подхода, обеспечивая как чистоту спектра аналоговых схем, так и гибкость цифрового управления.
В измерительной практике генератор синусоидального сигнала применяется для проверки амплитудно-частотных характеристик усилителей, определения полосы пропускания фильтров, калибровки измерительных приёмников, испытания систем автоматики и множества других задач. От качества формируемого сигнала напрямую зависят достоверность получаемых результатов и воспроизводимость измерений. Поэтому понимание схемных решений, особенностей построения и ключевых параметров генераторов является обязательным для инженеров, метрологов и разработчиков электронной аппаратуры.

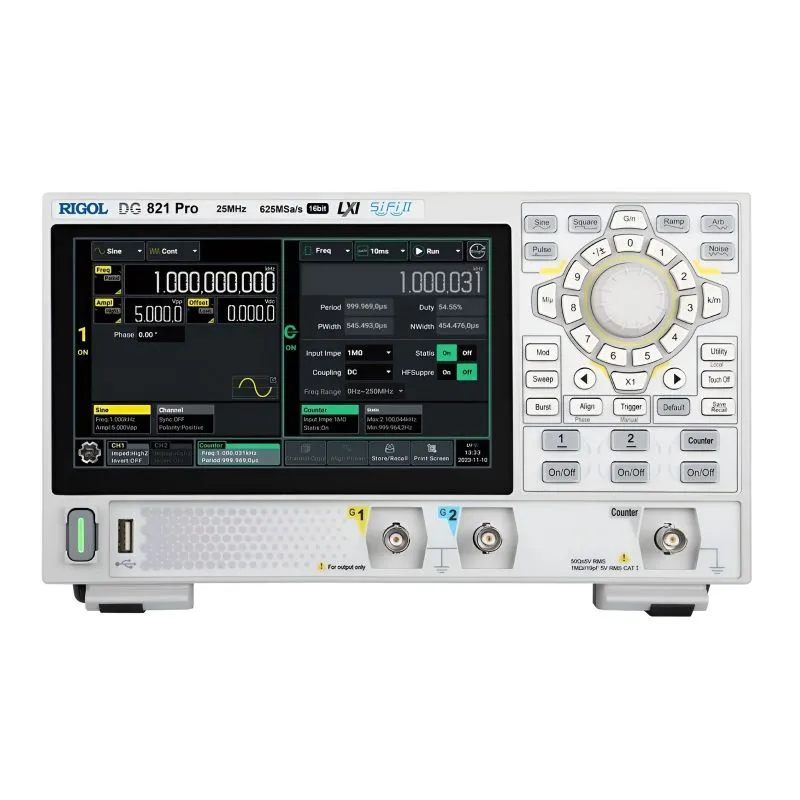

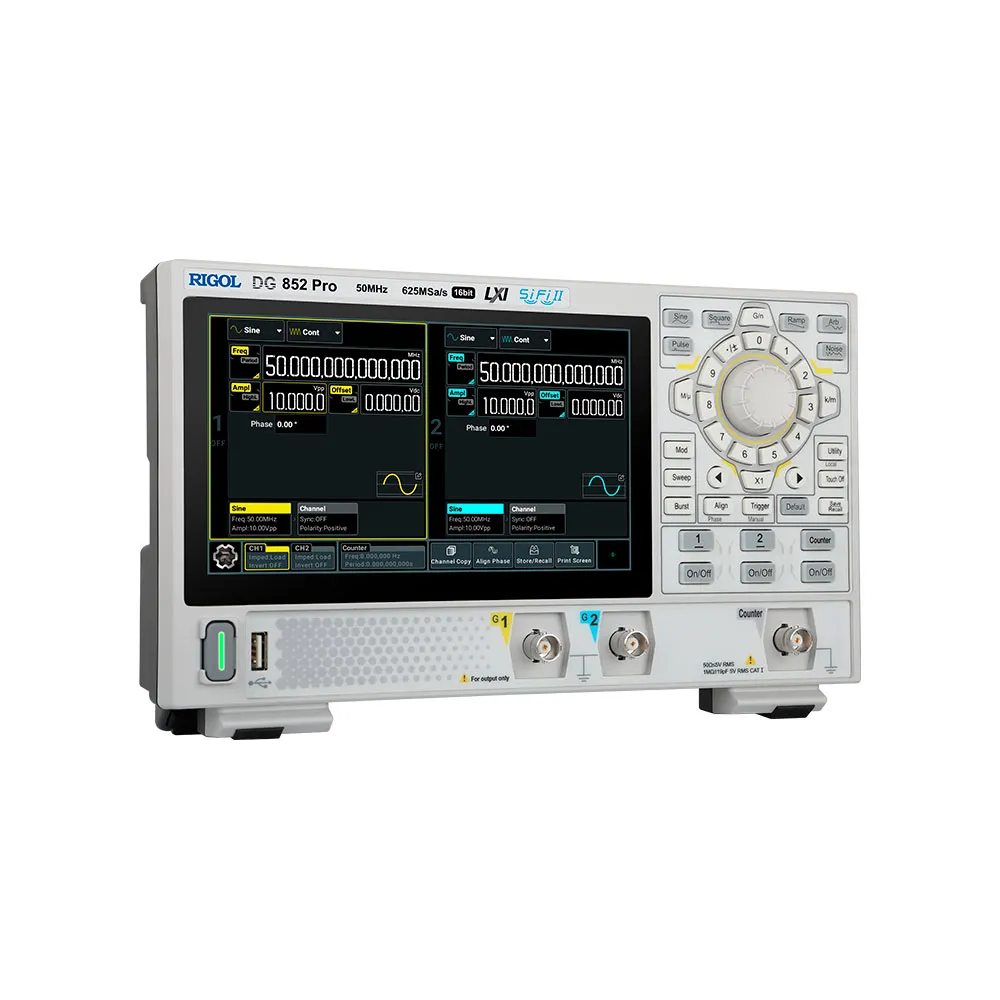

Приобретите генератор синусоидальных сигналов RIGOL DG821 Pro, чтобы расширить возможности вашей измерительной лаборатории.
2. Основные схемы генераторов синусоидального сигнала
Существует несколько классических схемных решений, позволяющих получить устойчивые синусоидальные колебания. Каждая из них имеет свою область применения, достоинства и ограничения.
2.1. RC-генераторы на мосте Вина
Одной из наиболее распространённых схем простого генератора синусоидальных сигналов является генератор на мосте Вина. В основе лежит частотно-избирательная RC-цепь, включённая в цепь положительной обратной связи операционного усилителя. Частота генерации определяется выражением:
\[ f = \frac{1}{2\pi RC} \]где \( R \) и \( C \) — элементы моста. Условие баланса амплитуд требует коэффициента усиления усилителя, равного трём. Для стабилизации амплитуды обычно применяют нелинейные элементы (лампы накаливания, термисторы или диодные ограничители) либо схемы автоматической регулировки усиления.
Достоинства схемы: простота реализации, возможность плавной перестройки частоты в широких пределах (обычно от единиц герц до сотен килогерц), относительно низкий коэффициент гармонических искажений при правильной настройке. Недостатки: ограниченный верхний частотный диапазон, чувствительность к паразитным ёмкостям и нестабильность амплитуды при изменении температуры.
2.2. Фазосдвигающие RC-генераторы
В фазосдвигающем генераторе используется цепочка из трёх или четырёх RC-звеньев, обеспечивающая фазовый сдвиг 180° на частоте генерации. Условие возникновения колебаний выполняется при коэффициенте усиления усилителя не менее 29 для трёхзвенной цепи. Частота определяется соотношением:
\[ f = \frac{1}{2\pi RC\sqrt{6}} \]для классической трёхзвенной схемы. Такие генераторы просты в изготовлении и часто применяются в любительских конструкциях, однако обладают повышенным уровнем гармонических искажений по сравнению с мостом Вина и меньшей стабильностью частоты.
2.3. LC-генераторы
Генераторы на колебательном контуре (схемы Хартли, Колпитца, Клаппа) используются преимущественно на высоких частотах. Резонансная частота контура:
\[ f = \frac{1}{2\pi\sqrt{LC}} \]где \( L \) и \( C \) — индуктивность и ёмкость контура. Схема Колпитца с ёмкостным делителем обеспечивает хорошую стабильность и низкий уровень гармоник. Генераторы этого типа применяются в радиопередающих устройствах и высокочастотных измерительных генераторах, однако требуют экранирования и тщательного монтажа.
2.4. Кварцевые генераторы
Для получения особо стабильной частоты применяют кварцевые резонаторы. Эквивалентная схема кварца представляет собой последовательный резонансный контур с чрезвычайно высокой добротностью (десятки тысяч). Частота генерации практически не зависит от параметров активных элементов и определяется собственными характеристиками кристалла. Такие генераторы обеспечивают относительную нестабильность частоты на уровне \( 10^{-6} \) и лучше, но перестройка частоты возможна лишь в узких пределах.
Каждая из перечисленных схем может быть реализована как в дискретных элементах, так и в виде интегральных микросхем. Выбор конкретной схемы определяется требуемым диапазоном частот, допустимым уровнем искажений и условиями эксплуатации.
3. Особенности построения простых генераторов синусоидальных сигналов своими руками
Простой генератор синусоидальных сигналов своими руками часто собирают радиолюбители и инженеры для лабораторных нужд, когда не требуется высокая точность или широкий диапазон. Наиболее доступными являются схемы на операционных усилителях с мостом Вина или фазосдвигающей цепью.
При самостоятельной сборке необходимо учитывать ряд практических особенностей. Во-первых, качество пассивных элементов напрямую влияет на чистоту сигнала. Резисторы следует выбирать с допуском не хуже 1 %, конденсаторы — плёночные или керамические с малым ТКЕ. Использование электролитических конденсаторов в частотозадающих цепях недопустимо из-за больших утечек и нестабильности ёмкости.
Во-вторых, важное значение имеет стабилизация амплитуды. Без нелинейного элемента в цепи обратной связи амплитуда будет либо нарастать до ограничения, либо затухать. Классическим решением служит лампа накаливания малой мощности, сопротивление которой растёт с увеличением тока. Современные варианты — полевой транзистор, управляемый выпрямленным сигналом, или специализированные микросхемы автоматической регулировки усиления.
В-третьих, питание должно быть стабилизированным. Пульсации напряжения питания проникают в выходной сигнал и ухудшают его спектр. Рекомендуется применять двухполярное стабилизированное питание с хорошей фильтрацией.
Типичные характеристики простого генератора, собранного на операционном усилителе:
| Параметр | Типичное значение |
|---|---|
| Диапазон частот | 10 Гц – 100 кГц |
| Коэффициент гармоник | 0,1 – 1 % |
| Нестабильность частоты | 0,1 – 1 % за час |
| Выходное напряжение | 1 – 5 В (действующее) |
| Выходное сопротивление | 50 – 600 Ом |
При попытке поднять верхнюю частоту выше нескольких сотен килогерц паразитные ёмкости монтажа и входная ёмкость операционного усилителя начинают существенно влиять на частоту и амплитуду. Поэтому для высокочастотных применений предпочтительнее LC-схемы или готовые лабораторные приборы.
Простой генератор синусоидальных сигналов своими руками остаётся полезным инструментом для обучения, отладки низкочастотных схем и предварительных измерений. Однако для метрологических задач, требующих высокой точности установки частоты и низкого уровня искажений, необходимы профессиональные генераторы.
4. Параметры качества синусоидального сигнала
Качество генератора синусоидального сигнала оценивается по совокупности метрологических характеристик. Основные из них рассматриваются ниже.
4.1. Гармонические искажения
Коэффициент гармонических искажений (КГИ, THD) характеризует содержание высших гармоник в сигнале:
\[ \text{THD} = \frac{\sqrt{U_2^2 + U_3^2 + \dots + U_n^2}}{U_1} \cdot 100\% \]где \( U_1 \) — амплитуда первой гармоники, \( U_2, U_3, \dots \) — амплитуды высших гармоник. Для качественных лабораторных генераторов значение THD в диапазоне звуковых частот составляет доли процента. В цифровых генераторах на основе DDS гармонические искажения определяются разрядностью цифро-аналогового преобразователя и качеством выходного фильтра.
4.2. Фазовый шум
Фазовый шум отражает кратковременную нестабильность фазы и проявляется в виде боковых составляющих спектра вблизи несущей. Обычно измеряется в дБн/Гц на заданном отстрое от несущей (например, 10 кГц). Низкий фазовый шум критичен при измерениях в системах связи, при тестировании синтезаторов частот и в прецизионной метрологии.
4.3. Стабильность и точность установки частоты
Долговременная стабильность частоты определяется качеством опорного генератора. В современных приборах используется термокомпенсированный или термостатированный кварцевый генератор, обеспечивающий относительную погрешность на уровне \( \pm 1 \cdot 10^{-6} \) и лучше. Разрешение по частоте в цифровых генераторах достигает 1 мкГц.
4.4. Амплитудная неравномерность и точность установки уровня
Амплитудная характеристика должна быть максимально плоской в рабочем диапазоне частот. Типичная неравномерность современных генераторов составляет доли децибела до частот в десятки и сотни мегагерц. Точность установки амплитуды обычно нормируется величиной порядка \( \pm(1\% + 1\,\text{мВ}) \).
Совокупность этих параметров определяет пригодность генератора для конкретной задачи. При выборе прибора необходимо сопоставлять требования конкретной методики измерений с паспортными характеристиками генератора.
5. Цифровые методы формирования синусоидального сигнала
Прямой цифровой синтез (Direct Digital Synthesis, DDS) стал доминирующей технологией в современных генераторах синусоидального сигнала. Принцип работы основан на накоплении фазы с постоянным шагом и преобразовании текущего значения фазы в амплитуду через таблицу синуса, хранящуюся в памяти.
Основное соотношение DDS:
\[ f_{\text{вых}} = \frac{M \cdot f_{\text{такт}}}{2^N} \]где \( M \) — слово настройки частоты (tuning word), \( f_{\text{такт}} \) — тактовая частота, \( N \) — разрядность аккумулятора фазы. Разрешение по частоте определяется разрядностью аккумулятора и может составлять доли микрогерца даже при высоких выходных частотах.
Преимущества DDS:
- исключительно высокая точность и стабильность частоты;
- возможность мгновенного переключения частоты без переходных процессов;
- простота реализации модуляции (частотной, фазовой, амплитудной);
- возможность формирования не только синуса, но и произвольных сигналов.
Ограничения связаны с наличием дискретных побочных составляющих (spurs), обусловленных конечной разрядностью ЦАП и фазового аккумулятора. Для их подавления применяют высококачественные аналоговые фильтры низких частот на выходе. Технология SiFi, используемая в ряде современных приборов, дополнительно оптимизирует процесс восстановления сигнала, снижая джиттер и улучшая спектральную чистоту.
В лабораторных генераторах, таких как RIGOL DG1062Z, RIGOL DG4162, RIGOL DG5252 Pro, RIGOL DG5502 Pro и RIGOL DG821 Pro, реализованы различные варианты DDS-архитектуры с частотой дискретизации от сотен мегавыборок до 2,5 ГВыб/с. Это позволяет перекрывать диапазон от единиц микрогерц до сотен мегагерц при сохранении низкого уровня искажений.
Цифровые методы открыли возможность не только генерировать чистый синус, но и формировать сложные модулированные сигналы, последовательности и сигналы произвольной формы, сохраняя при этом метрологические характеристики, необходимые для измерительных задач.
6. Особенности современных лабораторных генераторов синусоидального сигнала
Современные лабораторные генераторы синусоидального сигнала построены преимущественно на основе прямого цифрового синтеза и сочетают в себе высокую точность установки параметров с широким набором сервисных функций. В отличие от классических аналоговых схем, такие приборы обеспечивают разрешение по частоте до 1 мкГц, долговременную стабильность на уровне единиц ppm и возможность программного управления.
Ключевыми особенностями являются:
- двухканальное или многоканальное исполнение с независимой установкой параметров каждого канала;
- низкий уровень гармонических и негармонических искажений в широком частотном диапазоне;
- наличие встроенных видов модуляции (АМ, ЧМ, ФМ, импульсная и другие);
- функции качания частоты (свип) и формирования пакетов (burst);
- возможность синхронизации с внешним опорным генератором 10 МГц;
- встроенный частотомер для измерения внешних сигналов.
В качестве примера можно рассмотреть приборы, перекрывающие различные частотные диапазоны. Универсальный генератор RIGOL DG1062Z обеспечивает формирование синусоидального сигнала до 60 МГц при частоте дискретизации 200 МВыб/с и вертикальном разрешении 14 бит. Для задач, требующих более высоких частот, применяется двухканальный RIGOL DG4162 с верхней границей 160 МГц. Высокочастотные модели RIGOL DG5252 Pro и RIGOL DG5502 Pro позволяют получать синусоиду до 250 МГц и 500 МГц соответственно при частоте дискретизации 2,5 ГВыб/с и разрешении 16 бит. Компактный одноканальный RIGOL DG821 Pro рассчитан на диапазон до 25 МГц и удобен для портативных применений и учебных лабораторий.
Важной характеристикой современных генераторов является амплитудная плоскостность. Типичные значения неравномерности амплитуды для качественных приборов составляют:
| Диапазон частот | Неравномерность амплитуды (типичная) |
|---|---|
| до 5 МГц | ±0,1 дБ |
| 5–50 МГц | ±0,2 дБ |
| 50–100 МГц | ±0,5 дБ |
| 100–200 МГц | ±1,0 дБ |
| свыше 200 МГц | ±2,0 дБ |
Выходной каскад большинства приборов рассчитан на нагрузку 50 Ом и обеспечивает амплитуду от единиц милливольт до 10 В пик-пик (на высоких частотах максимальная амплитуда снижается). Наличие изолированных каналов в ряде моделей позволяет исключить влияние земляных петель при работе с чувствительными схемами.
Дополнительным преимуществом является возможность формирования не только чистого синуса, но и гармонических сигналов с заданным числом гармоник, что удобно при проверке нелинейных искажений усилителей и аналого-цифровых преобразователей.
7. Применение генераторов синусоидального сигнала
Область применения генератора синусоидального сигнала чрезвычайно широка и охватывает практически все этапы разработки, производства и эксплуатации радиоэлектронной аппаратуры.
В метрологии генераторы используются в качестве образцовых источников сигнала при поверке и калибровке измерительных приёмников, селективных вольтметров, анализаторов спектра и осциллографов. Высокая стабильность частоты и низкий уровень искажений позволяют передавать единицу частоты и амплитуды с минимальной неопределённостью.
При исследовании амплитудно-частотных характеристик усилителей, фильтров и трактов связи генератор частоты синусоидального сигнала совместно с измерителем уровня или анализатором спектра образует классическую установку для снятия АЧХ. Режим качания частоты значительно ускоряет процесс измерений.
В цифровых системах генератор применяется для проверки входных цепей АЦП, тестирования систем синхронизации и оценки влияния джиттера. Возможность точной установки частоты и фазы позволяет исследовать поведение схем при граничных условиях.
В радиосвязи и телекоммуникациях генераторы служат источниками несущих и модулирующих сигналов при настройке передатчиков, проверке модуляторов и демодуляторов, измерении чувствительности приёмников. Низкий фазовый шум критичен при тестировании систем с фазовой манипуляцией и квадратурной модуляцией.
В учебных и научно-исследовательских лабораториях генератор синусоидального сигнала является одним из базовых приборов. Он используется при изучении принципов усиления, фильтрации, модуляции и демодуляции, а также при выполнении лабораторных работ по теории цепей и сигналам.
Отдельного упоминания заслуживает применение в автоматизированных измерительных системах. Современные генераторы поддерживают управление по интерфейсам USB, LAN и могут быть интегрированы в программные комплексы, что позволяет строить полностью автоматические стенды для серийных испытаний.
8. Практические рекомендации по выбору и эксплуатации
При выборе генератора синусоидального сигнала следует исходить из конкретных требований решаемой задачи. Основные критерии:
- необходимый диапазон частот с запасом по верхней границе;
- допустимый уровень гармонических искажений;
- требования к стабильности частоты и фазовому шуму;
- необходимость двухканального режима и регулировки фазы между каналами;
- наличие требуемых видов модуляции и режимов свип/burst;
- условия эксплуатации (лабораторные, полевые, наличие питания от сети или автономного).
Для большинства общелабораторных задач достаточно прибора с верхней частотой 25–60 МГц (например, RIGOL DG821 Pro или RIGOL DG1062Z). При работе с высокочастотными трактами и широкополосными системами целесообразны модели с верхней границей 160–500 МГц (RIGOL DG4162, RIGOL DG5252 Pro, RIGOL DG5502 Pro).
При эксплуатации необходимо соблюдать ряд правил. Перед началом работы прибор должен прогреться в течение времени, указанного в руководстве (обычно 20–30 минут), чтобы стабилизировались параметры опорного генератора. Выходной разъём следует подключать к нагрузке 50 Ом либо учитывать фактическое сопротивление нагрузки при установке амплитуды. При работе с высокими уровнями сигнала рекомендуется использовать внешние аттенюаторы для защиты входов исследуемых устройств.
Для повышения точности частоты целесообразно синхронизировать генератор с внешним высокостабильным опорным источником 10 МГц, если таковой имеется в лаборатории. При длительной работе в режиме качания частоты или формирования сложных последовательностей следует контролировать температуру корпуса прибора и обеспечивать достаточную вентиляцию.
Регулярная поверка и калибровка генератора в соответствии с установленными межповерочными интервалами гарантируют сохранение метрологических характеристик на протяжении всего срока службы.
9. Типичные ошибки при работе с генераторами и способы их устранения
Даже при использовании качественного оборудования ошибки в подключении и настройке могут привести к искажению результатов измерений. Наиболее распространённые из них перечислены ниже.
Несогласованность нагрузки. Установка амплитуды производится исходя из нагрузки 50 Ом. При подключении к высокоомному входу реальное напряжение на нагрузке оказывается примерно вдвое выше установленного. Решение — либо учитывать коэффициент 2, либо использовать внешний терминатор 50 Ом.
Игнорирование постоянной составляющей. Многие генераторы позволяют устанавливать смещение. При работе с цепями, не допускающими постоянной составляющей (трансформаторные входы, некоторые усилители), необходимо либо устанавливать смещение равным нулю, либо применять разделительный конденсатор.
Превышение допустимого входного напряжения. При исследовании малосигнальных схем установка слишком большой амплитуды приводит к перегрузке и появлению нелинейных искажений, которые ошибочно приписывают исследуемому устройству. Рекомендуется начинать с малых уровней и постепенно увеличивать амплитуду, контролируя форму сигнала.
Отсутствие синхронизации при двухканальных измерениях. При использовании двух каналов генератора для формирования квадратурных сигналов или сигналов со сдвигом фазы необходимо убедиться, что каналы работают в режиме синхронизации, а не независимо.
Работа без прогрева. Сразу после включения частота и амплитуда могут иметь повышенную нестабильность. Для точных измерений следует выдержать время прогрева.
Неправильный выбор выходного фильтра. В цифровых генераторах при работе на высоких частотах иногда требуется отключать или переключать встроенные фильтры. Неправильная настройка приводит к появлению ступенек дискретизации или, наоборот, к излишнему затуханию сигнала.
Своевременное выявление и устранение этих ошибок позволяет получать достоверные результаты и полностью реализовать возможности генератора.
10. Заключение
Генератор синусоидального сигнала остаётся одним из важнейших инструментов в арсенале инженера-электронщика и метролога. Понимание принципов построения аналоговых и цифровых схем, знание ключевых параметров качества сигнала и правильный выбор прибора позволяют решать широкий круг задач — от простых лабораторных измерений до высокоточной калибровки и автоматизированных испытаний.
Современные цифровые генераторы значительно расширили возможности по сравнению с классическими аналоговыми схемами, сохранив при этом высокие метрологические характеристики. Правильная эксплуатация, соблюдение правил согласования и регулярная поверка обеспечивают долговременную стабильность и достоверность результатов.
При необходимости подобрать генератор синусоидального сигнала под конкретную задачу и узнать актуальную цену можно обратиться к специалистам. Купить подходящий прибор с гарантией и технической поддержкой сегодня не составляет сложности — достаточно определить требуемый диапазон частот, уровень искажений и дополнительные функции.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
