RIGOL DG4162 генератор стандартных функций и сигналов произвольной формы
5
Арт. DG4162
178 521.20 ₽
Характеристики
Номер в госреестре СИ
:
56012-13
Взрывозащита
:
Нет
Описание
RIGOL DG4162 — профессиональный двухканальный генератор функций и произвольных форм, предназначенный для разработки, испытаний и моделирования электронных систем. Оптимален для лабораторий, инженерных подразделений и производственных стендов.
Генератор стандартных функций и сигналов произвольной формы RIGOL DG4162 предназначен для формирования высокоточных электрических сигналов, необходимых при разработке, испытаниях и наладке электронных устройств. Прибор ориентирован на инженерные задачи, требующие стабильного выходного сигнала, гибкой настройки параметров и возможности точного воспроизведения сложных пользовательских форм. Благодаря надёжной аппаратной архитектуре и расширенным режимам управления модель обеспечивает воспроизводимость результатов и высокую глубину анализа при работе с аналоговой и цифровой электроникой.
RIGOL DG4162 сочетает интуитивное управление, большой набор стандартных и специализированных режимов генерации и поддержку длительных произвольных последовательностей. Это делает прибор оптимальным инструментом для тестирования высокоскоростных схем, моделирования динамических процессов и проверки работы систем управления. Встроенный частотомер позволяет оперативно контролировать параметры входных сигналов, что повышает точность исследований и сокращает время подготовки испытательных сценариев. Прибор уверенно работает в составе лабораторных и производственных стендов, обеспечивая стабильность и высокую повторяемость всех параметров генерации.
Отличительные особенности генератора сигналов RIGOL DG4162
- Поддержка двух независимых каналов для параллельной генерации сложных сигналов и моделирования взаимодействия контуров.
- Высокое качество выходного сигнала благодаря 14-битному ЦАП, обеспечивающему чистую форму волн и точную детализацию.
- Генерация стандартных и произвольных форм, включая моделирование переходных процессов и специфических пользовательских профилей.
- Встроенный высокоразрядный частотомер для оперативного анализа характеристик тестируемого оборудования.
- Расширенные возможности синхронизации и внешнего управления, позволяющие интегрировать прибор в автоматизированные комплексы.
- Стабильная работа при длительной непрерывной генерации, что важно для производственных и метрологических задач.
- Удобный интерфейс, ускоряющий настройку, подбор параметров и формирование сложных тестовых сигналов.
Сферы применения генератора сигналов произвольной формы RIGOL DG4162
- Разработка и тестирование электронных модулей, включая проверку алгоритмов управления и моделирование рабочих процессов.
- Испытательные и метрологические лаборатории, выполняющие настройку, калибровку и функциональный контроль оборудования.
- Научно-исследовательские центры, изучающие динамические процессы, системы связи и высокочастотные цепи.
- Производственные предприятия, проводящие контроль качества, диагностику и настройку электронной аппаратуры.
- Учебные лаборатории, использующие генератор для демонстрации принципов генерации и анализа сигналов.

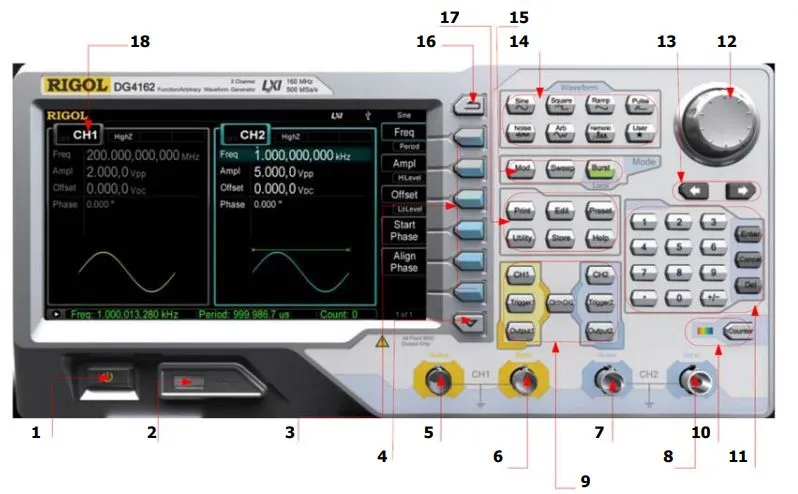

Элементы управления и интерфейс генератора стандартных функций и сигналов произвольной формы серии RIGOL DG4000 Pro
- Кнопка включения питания
- Интерфейс USB Host
- Кнопка меню
- Навигация по страницам
- Выход синхронизации CH1
- Синхровыход CH1
- Выход CH2
- Выход синхронизации CH2
- Зона управление каналами
- Кнопка частотомера
- Цифровая клавиатура
- Поворотный регулятор
- Кнопки направления
- Выбор типа сигнала
- Управление режимами
- Кнопка возврата
- Зона "горячих" кнопок и утилит
- ЖК-дисплей

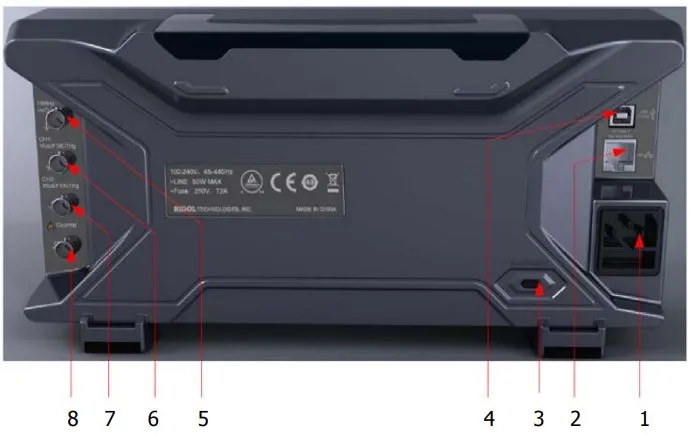

- Разъем кабеля питания
- Интерфейс LAN
- Отверстие для защитного замка
- Интерфейс USB-прибор
- Разъем [10 MHz In/Out]
- Разъем [CH1: Mod/FSK/Trig]
- Разъем [CH2: Mod/FSK/Trig]
- Разъем входа внешнего сигнала (частотомера)

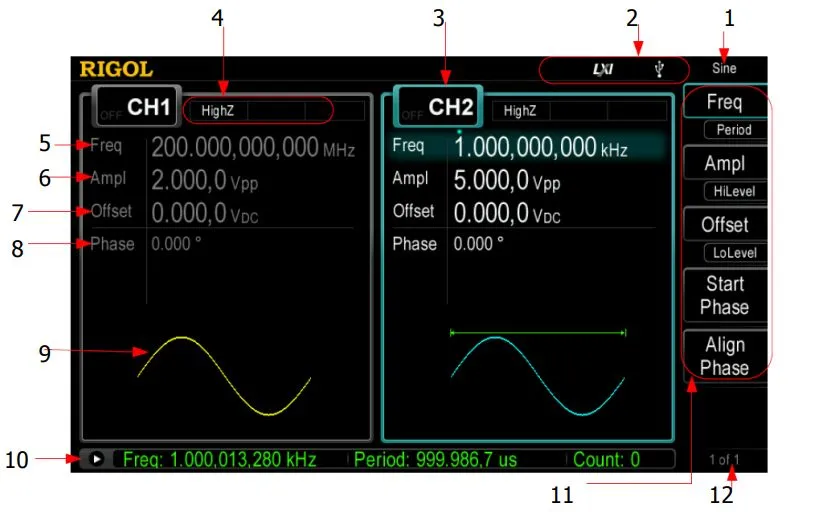

- Текущая функция
- Строка стояния
- Состояние канала
- Конфигурация канала
- Частота
- Амплитуда
- Смещение
- Фаза
- Изображение формы сигнала
- Строка частотомера
- Меню
- Номер страницы меню
Дополнительные преимущества генератора серии RIGOL DG4000

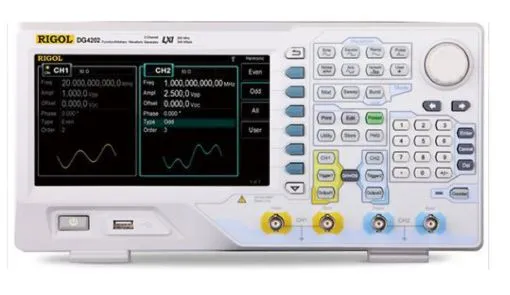

Большой экран и удобное управление
Широкий дисплей обеспечивает наглядное отображение параметров сигнала и быстрый доступ ко всем функциям прибора.

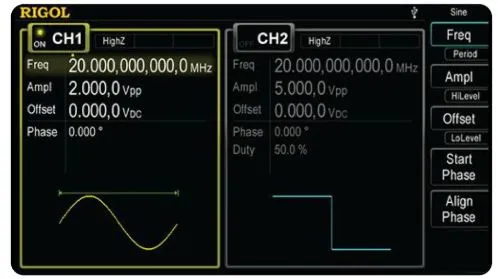

Два канала с точной настройкой фазы
Независимые каналы позволяют одновременно формировать разные сигналы и точно задавать фазовый сдвиг между ними.

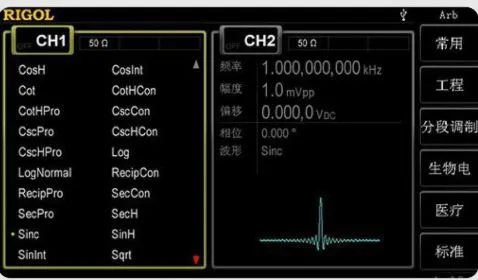

150 встроенных форм сигналов
В памяти прибора доступен широкий набор стандартных и специальных сигналов для разработки, проверки и испытаний.

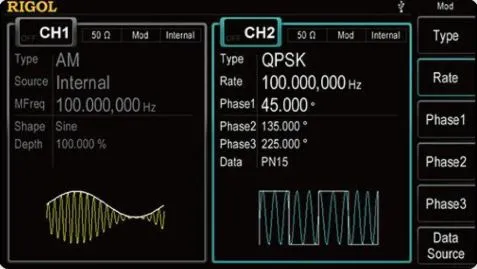

Расширенные функции модуляции
Поддерживаются AM, FM, PM, ASK, FSK, PSK, PWM и другие режимы для моделирования аналоговых и цифровых систем.

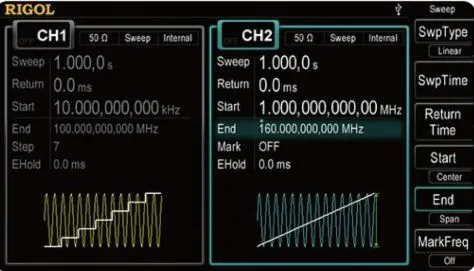

Гибкие режимы сканирования
Линейное, логарифмическое и ступенчатое изменение частоты упрощает тестирование и настройку оборудования.

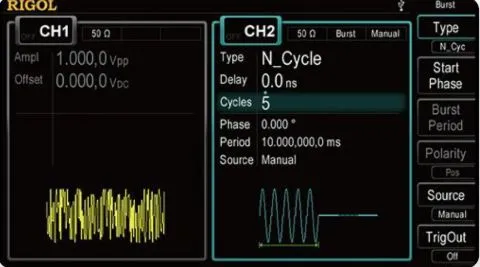

Шумовые и импульсные сигналы
Генератор поддерживает создание белого шума и работу в импульсном режиме для различных инженерных задач.

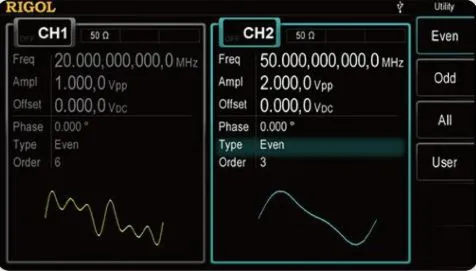

Генерация до 16-й гармоники
Подходит для проверки фильтров, анализа спектра и моделирования сложных сигналов.

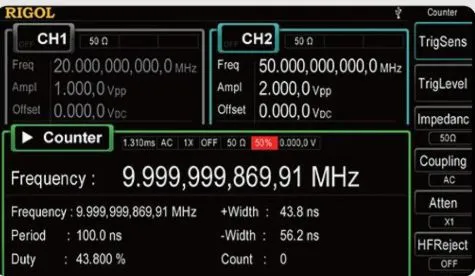

Встроенный частотомер высокого разрешения
Позволяет точно измерять частоту, период и другие параметры внешнего сигнала без дополнительного оборудования.
Технические характеристики генератора стандартных функций и сигналов произвольной формы RIGOL DG4162
| Наименование | Значение | |||
|---|---|---|---|---|
| Максимальная выходная частота | 160 МГц | |||
| Количество каналов | 2 | |||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 150 типов специальной формы | |||
| Частотные характеристики | ||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц | ||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | |||
| импульсный сигнал | 1 мкГц ~ 40 МГц | |||
| пилообразный сигнал | 1 мкГц ~ 4 МГц | |||
| гармоники | 1 мкГц ~ 80 МГц | |||
| белый шум (Гаусс) | полоса 120 МГц (-3дБ) | |||
| специальной формы | 1 мкГц ~ 40 МГц | |||
| Разрешение по частоте | 1 мкГц | |||
| Точность установки (18°C ~ 28°C) | 2 ppm | |||
| Синусоидальный сигнал Нелинейные искажения | ||||
| DC-1 МГц | < -60 дБн | |||
| 1 МГц - 10 МГц | < -55 дБн | |||
| 10 МГц - 100 МГц | < -50 дБн | |||
| 100 МГц - 160 МГц | < -40 дБн | |||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | |||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц, 1 Вп-п) | |||
| Негармонические искажения | < -65 дБн (DC ~ 10 МГц) | |||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | |||
| Прямоугольный сигнал | ||||
| Время нарастания / спада | < 8 нс (1 кГц, 1 Вп-п) | |||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | |||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | ||
| 10 мГц ~ 40 MГц | 40% ~ 60% | |||
| > 40 MГц | 50% | |||
| Ассиметрия | регулируемая | |||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) | |||
| Пилообразный сигнал | ||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | |||
| Симмметрия | 0 ~ 100% | |||
| Импульсный сигнал | ||||
| Длительность импульса | ≥ 10 нс | |||
| Время нарастания / спада | ≥ 5 нс | |||
| Период | от 25 нс до 1000000 с | |||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | |||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) | |||
| Специальная форма | ||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | |||
| Вертикальное разрешение | 14 бит | |||
| Частота дискретизации | 500 Мвыб/сек | |||
| Время нарастания | > 5 нс (1 Вп-п) | |||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) | |||
| Интерполяция | выключена, линейная | |||
| Способ редактирования | по точкам, сегментами | |||
| Генератор гармоник | ||||
| Порядок гармоник | ≤ 16 | |||
| Тип гармоник | четные, нечетные, все, пользовательские | |||
| Амплитуда гармоник | регулируемая | |||
| Фаза гармоник | регулируемая | |||
| Характеристики выхода | ||||
| Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц) 1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 160 МГц) | |||
| Точность установки (1 кГц, >10 мВп-п, синус) | ±(1%+2 мВ) | |||
| Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) ±0,8 дБ (>100 МГц ~ 160 МГц) | |||
| Единицы установки | Вп-п, Вскз, дБм | |||
| Разрешение | 1 мВ или 3 бит | |||
| Смещение (50 Ом) | ||||
| Диапазон | ±5 В АС+DC | |||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | |||
| Выход сигнала | ||||
| Импеданс | 50 Ом | |||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |||
| Модуляция | ||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | |||
| AM Модуляция (AM) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Коэффициент модуляции | 0% ~ 120% | |||
| ЧМ Модуляция (FM) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| ФМ Модуляция (PM) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Девиация | 0 ~ 360° | |||
| Частотная манипуляция (FSK, 3FSK, 4 FSK) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний - для FSK внутренний - для 3FSK, 4FSK | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Амплитудная манипуляция (ASK) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| OSK манипуляция | ||||
| Несущая | синус | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Девиация | 0%~100% длительности импульса | |||
| Вход внешнего запуска | ||||
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC | |||
| Полоса | 5 МГц | |||
| Импеданс входа | 100 Ом | |||
| Режим свипирования (качания) | ||||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Закон | линейный, логарифмический, ступенчатый | |||
| Диапазон частот | от 1 мкГц до 160 МГц | |||
| Направление | вверх / вниз | |||
| Время свипирования | от 1 мс до 300 с | |||
| Время стояния / возврата | от 0 мс до 300 с | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Маркер | спадающий фронт или синхросигнал (программируется) | |||
| Режим пачек импульсов | ||||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | |||
| Частота несущей | от 2 мГц до 160 МГц | |||
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | |||
| Начальная / Конечная фаза | от 0° до 360° | |||
| Внутренний период | от 2 мкс до 500 с | |||
| Стробированный запуск | внешний запуск | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Задержка запуска | от 0 нс до 85 с | |||
| Частотомер | ||||
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мrГц ~ 200 МГц | |||
| Разрешение по частоте | 6 разрядов/с | |||
| Диапазон периода | 5 нс ~ 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс | |||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | входной импеданс | 50 Ом,1 МОм | ||
| тип связи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц | |||
| аттенюация | включен: "х10", выключен: "х1" | |||
| Система запуска | уровень запуска: ±2,5 В | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Активация защиты | ±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом) | |||
| Вход/выход 10 МГц Вход внешнего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | от 250 мВп-п до 5 Вп-п | |||
| Время блокировки | < 2 c | |||
| Импеданс | 1 кОм, закрытый вход (AC) | |||
| Сдвиг фазы | ||||
| Диапазон | от 0° до 360° | |||
| Разрешение | 0,03° | |||
| Выход внутреннего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | 3,3 Вп-п | |||
| Импеданс | 50 кОм, закрытый вход (AC) | |||
| Выход синхронизации | ||||
| Уровень | TTL-совместимый | |||
| Импеданс | 50 Ом | |||
| Основные характеристики | ||||
| Тип дисплея | жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов | |||
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |||
| Интерфейс | USB устройство, USB host (2), LAN | |||
| Потребляемая мощность | не более 50 Вт | |||
| Рабочая температура | 10 °C...40 °C | |||
| Габаритные размеры | 313 х 161 х 117 мм | |||
| Вес | 3,2 кг | |||

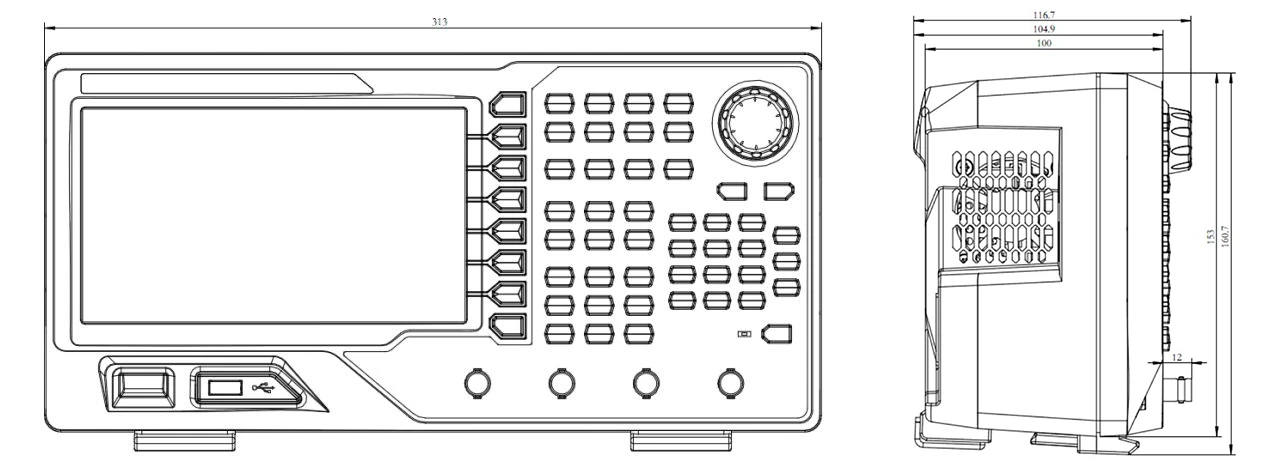

Габаритные размеры генератора RIGOL серии DG4000
Комплект поставки генератора RIGOL DG4162
- Генератор сигналов произвольной формы RIGOL DG4202
- Кабель питания
- Кабель USB
- Кабель BNC
- Краткое руководство по эксплуатации
