Генераторы сигналов для медицинских и биомедицинских применений

1. Введение: роль генераторов сигналов в биомедицинской инженерии и метрологии

Современная биомедицинская инженерия и метрологическое обеспечение медицинского оборудования невозможны без точного и воспроизводимого моделирования физиологических процессов. Генераторы сигналов произвольной формы занимают ключевое место в этой системе, поскольку позволяют создавать электрические сигналы, максимально близкие по форме, амплитуде, частотным и временным характеристикам к реальным биоэлектрическим потенциалам человеческого организма.

В отличие от простых функциональных генераторов, специализированные приборы способны воспроизводить сложные непериодические и квазипериодические формы, характерные для электрокардиограммы, электроэнцефалограммы, электромиограммы и других биосигналов. Это необходимо на всех этапах жизненного цикла медицинского изделия: при разработке и отладке аппаратуры, при проведении технических и клинических испытаний, при поверке и калибровке средств измерений, а также в научных исследованиях.

Особую значимость генераторы сигналов приобретают в условиях, когда работа с реальным пациентом невозможна или нежелательна. Моделирование позволяет многократно повторять одинаковые тестовые воздействия, контролировать параметры сигнала с высокой точностью, вводить контролируемые искажения и помехи, а также проверять устойчивость алгоритмов обработки к артефактам. Такие возможности напрямую связаны с требованиями к основной безопасности и основным функциональным характеристикам медицинских электрических изделий, изложенными в ГОСТ IEC 60601-1.

В сфере обеспечения единства измерений медицинские генераторы сигналов выполняют функцию рабочих эталонов при передаче единиц электрического напряжения, времени и частоты электродиагностическим средствам измерений. Государственная поверочная схема для электродиагностических средств измерений медицинского назначения (утверждена Приказом Росстандарта от 30.12.2019 № 3464) прямо допускает применение функциональных генераторов, способных воспроизводить сигналы, имитирующие биопотенциалы, для поверки электрокардиографов, электроэнцефалографов, электромиографов и связанных с ними мониторов.

Таким образом, генератор сигналов в медицинских и биомедицинских применениях — это не вспомогательный инструмент, а полноценный элемент метрологической и технологической инфраструктуры. Он обеспечивает прослеживаемость измерений, воспроизводимость результатов испытаний и возможность безопасной отладки оборудования без участия пациента.

Оформите покупку высокоточного генератора RIGOL DG922 Pro, если вам нужен универсальный инструмент для лабораторных и полевых задач.

2. Основные типы биоэлектрических и физиологических сигналов

Биоэлектрические сигналы представляют собой электрические проявления жизнедеятельности клеток, тканей и органов. Для целей моделирования и тестирования наиболее важны следующие группы сигналов.

Электрокардиографические сигналы (ЭКГ). ЭКГ отражает электрическую активность сердца и характеризуется последовательностью зубцов P, Q, R, S, T и иногда U. Типичная амплитуда зубцов лежит в диапазоне от единиц до десятков милливольт (при регистрации с поверхности тела — обычно от 0,1 до 5 мВ). Частотный спектр полезного сигнала сосредоточен преимущественно в полосе 0,05–100 Гц, хотя для высокочастотного анализа QRS-комплекса может рассматриваться диапазон до 250 Гц и выше. При моделировании необходимо воспроизводить не только нормальный синусовый ритм, но и аритмии, экстрасистолы, изменения сегмента ST, а также различные уровни шума и дрейфа изолинии.

Электроэнцефалографические сигналы (ЭЭГ). ЭЭГ регистрирует суммарную электрическую активность коры головного мозга. Амплитуда обычно составляет от 10 до 100 мкВ, а частотный диапазон делится на стандартные ритмы: дельта (0,5–4 Гц), тета (4–8 Гц), альфа (8–13 Гц), бета (13–30 Гц) и гамма (выше 30 Гц). Моделирование ЭЭГ требует высокой точности по амплитуде и возможности генерации как фоновой активности, так и эпилептиформных разрядов, артефактов движения глаз и мышечной активности.

Электромиографические сигналы (ЭМГ). ЭМГ отражает электрическую активность скелетных мышц. Амплитуда может достигать нескольких милливольт, а частотный спектр простирается от единиц герц до нескольких килогерц. При тестировании нейромиографов и систем биологической обратной связи важно воспроизводить как интерференционную ЭМГ, так и потенциалы двигательных единиц.

Электроокулографические сигналы (ЭОГ) и сигналы дыхания, пульсовые волны, реографические кривые также часто используются при комплексной проверке мониторов пациента. Кроме того, в физиотерапевтическом оборудовании применяются специализированные импульсные последовательности (низкочастотные импульсы, токи для чрескожной электронейростимуляции и др.).

Для удобства работы современные генераторы содержат готовые библиотеки таких форм. В частности, двухканальный генератор DG4162 имеет в памяти около 150 встроенных сигналов, часть из которых специально ориентирована на медицинскую диагностику. Аналогично, DG822 Pro и DG852 Pro включают 148 встроенных произвольных форм, среди которых присутствуют кардиосигналы, ЭЭГ, ЭМГ и другие биоэлектрические кривые. Это позволяет оперативно выбирать нужный тестовый сигнал без предварительного создания пользовательских файлов.

Точное знание характеристик каждого типа сигнала необходимо для правильного выбора параметров генератора: вертикального разрешения, частоты дискретизации, глубины памяти и возможностей модуляции.

3. Моделирование сигналов для тестирования и поверки диагностического оборудования

Одной из важнейших задач является создание эталонных воздействий при поверке и периодическом контроле средств измерений медицинского назначения. Согласно Государственной поверочной схеме для электродиагностических средств измерений, рабочие эталоны должны воспроизводить электрические сигналы, схожие по форме и параметрам с биопотенциалами. Генераторы произвольной формы успешно выполняют эту роль.

При поверке электрокардиографов генератор подаёт на вход прибора калибровочные и аналитические ЭКГ-сигналы известной амплитуды и временных интервалов. Это позволяет определить погрешность измерения амплитуды зубцов, длительности интервалов PQ, QRS, QT, а также проверить правильность работы автоматических алгоритмов интерпретации. Аналогичным образом проверяются электроэнцефалографы и электромиографы.

Для повышения достоверности испытаний генератор должен обеспечивать:

• стабильность амплитуды и частоты с погрешностью, значительно меньшей допускаемой погрешности поверяемого прибора;
• возможность точной установки постоянного смещения (имитация дрейфа изолинии);
• наложение сетевой помехи 50 Гц и её гармоник;
• добавление широкополосного шума заданной интенсивности;
• воспроизведение редких патологических паттернов, которые трудно получить от реального пациента в нужный момент.

Двухканальные генераторы особенно удобны, поскольку позволяют одновременно подавать сигнал на основной измерительный канал и на канал синхронизации или создавать дифференциальные воздействия. DG4162 с полосой до 160 МГц и большим набором встроенных медицинских форм хорошо подходит для задач, требующих относительно высокой частоты дискретизации и точной синхронизации каналов. DG822 Pro и DG852 Pro, обладающие частотой дискретизации 625 Мвыб/с и 16-битным вертикальным разрешением, обеспечивают высокую точность воспроизведения низкоамплитудных биосигналов и позволяют эффективно работать с длинными последовательностями произвольной формы.

При тестировании мониторов пациента генераторы используются для имитации комплексных сценариев: одновременного изменения частоты сердечных сокращений, появления аритмий, изменения дыхательной активности и появления артефактов движения. Возможность свипирования частоты и амплитуды, а также режимы пакетной генерации (burst) позволяют проверять реакцию прибора на быстро меняющиеся условия.

Важным аспектом является соответствие генерируемых сигналов требованиям стандартов на частные виды медицинских изделий. Для электрокардиографов существуют атласы тестовых ЭКГ, рекомендованные международными и национальными документами. Генератор должен уметь воспроизводить эти эталонные кривые с заданной точностью по амплитуде и времени.

4. Применение генераторов при отладке и калибровке датчиков, электродов и каналов регистрации

На этапе разработки и производства медицинского оборудования генераторы сигналов незаменимы при отладке аналоговых трактов, проверке электродов, кабелей пациента и входных усилителей. Реальный биосигнал всегда содержит неизвестную составляющую, связанную с состоянием пациента и условиями регистрации. Генератор же даёт полностью контролируемый входной сигнал.

Типичный порядок работ включает следующие этапы:

1. Подача синусоидального или прямоугольного сигнала малой амплитуды для проверки коэффициента усиления и полосы пропускания входного усилителя.
2. Воспроизведение стандартных биоформ (ЭКГ, ЭЭГ) для оценки линейности и отсутствия искажений формы.
3. Наложение помех и проверка эффективности фильтров подавления сетевой наводки и высокочастотных помех.
4. Имитация обрыва электрода и проверка срабатывания систем сигнализации (в соответствии с требованиями ГОСТ IEC 60601-1-8).
5. Проверка синхронизации нескольких каналов и точности измерения временных интервалов.

При калибровке датчиков и электродов генератор позволяет определить переходную характеристику, собственный шум и долговременную стабильность. Для электродов важна проверка поляризационных потенциалов и импеданса. Хотя генератор сам по себе не измеряет импеданс, он создаёт стабильное напряжение, относительно которого можно проводить сравнительные измерения.

В лабораторных условиях часто требуется исследовать поведение системы при предельных значениях параметров: минимальной и максимальной амплитуде, крайних значениях частоты, наличии сильного дрейфа. Генераторы с возможностью точной установки амплитуды от долей милливольта и с высоким вертикальным разрешением (16 бит у серии Pro) особенно удобны для таких исследований.

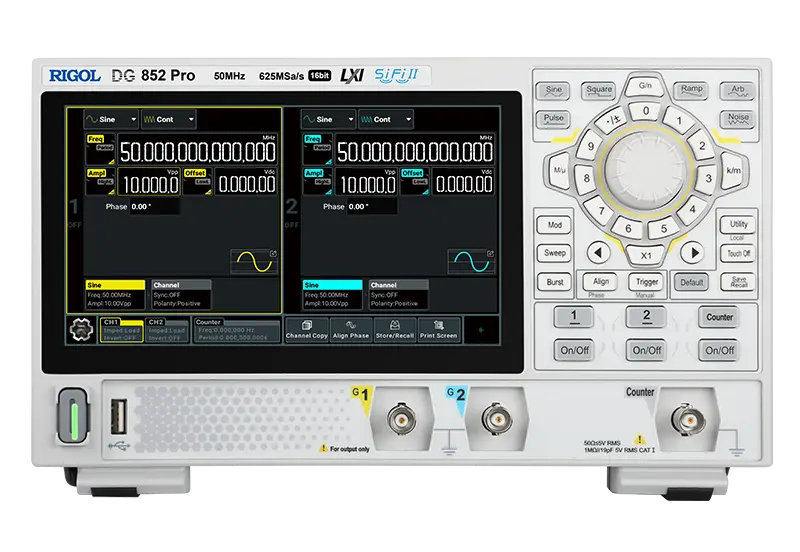

DG852 Pro, поддерживающий наложение гармоник и сложные виды модуляции, позволяет моделировать искажённые сигналы, возникающие при плохом контакте электродов или при наличии внешних электромагнитных помех. Это даёт разработчику возможность заранее предусмотреть алгоритмы подавления артефактов и проверить их эффективность.

Отдельного внимания заслуживает работа с многоканальными системами. Даже двухканальный генератор может быть использован для последовательной или параллельной проверки большого числа каналов при наличии коммутационного оборудования. Точная фазовая синхронизация между каналами, доступная в современных приборах, необходима при тестировании систем векторкардиографии и многоканальной ЭЭГ.

5. Использование в лабораторных исследованиях и разработке алгоритмов обработки биосигналов

В научных и инженерных лабораториях генераторы сигналов служат источником эталонных данных для разработки и верификации алгоритмов цифровой обработки. При создании программ детекции QRS-комплексов, классификации аритмий, выделения эпилептиформных паттернов или анализа вариабельности сердечного ритма исследователю необходим большой объём сигналов с заранее известными характеристиками.

Генератор позволяет:

• создавать базы данных синтетических сигналов с контролируемыми параметрами;
• добавлять к «чистым» биоформам различные виды шума и помех в заданной пропорции;
• изменять частоту сердечных сокращений, длительность интервалов и морфологию зубцов плавно или скачкообразно;
• формировать длинные последовательности для проверки алгоритмов, работающих в реальном времени;
• воспроизводить редкие патологические события с высокой повторяемостью.

Для задач машинного обучения и систем искусственного интеллекта в здравоохранении особенно ценна возможность генерации сбалансированных наборов данных, в которых представлены как нормальные, так и патологические паттерны в нужной пропорции. Согласно требованиям к функциональным генераторам, применяемым при испытаниях систем искусственного интеллекта для клинической физиологии, сигнал должен быть сходным с физиологическим по природе, частотному диапазону и временному разрешению.

Высокая частота дискретизации и большая глубина памяти современных генераторов позволяют формировать сигналы длительностью в десятки минут без повторения, что важно для тестирования алгоритмов длительного мониторинга. DG822 Pro и DG852 Pro с частотой дискретизации 625 Мвыб/с и памятью до нескольких миллионов точек на канал хорошо подходят для создания детализированных биосигналов. DG4162, имеющий широкий набор готовых медицинских форм и полосу до 160 МГц, удобен, когда требуется быстро переключаться между различными типами тестовых воздействий.

В биомедицинских исследованиях генераторы также применяются для стимуляции биологических объектов (в рамках разрешённых протоколов) и для синхронизации регистрирующей аппаратуры с внешними событиями. Возможность работы в режиме внешнего запуска и точной установки задержки делает эти приборы универсальным инструментом лабораторного стенда.

Таким образом, на этапе исследований и разработки генератор сигналов выступает одновременно и как источник эталонных данных, и как средство проверки устойчивости алгоритмов к реальным условиям регистрации. Это существенно сокращает время разработки и повышает достоверность получаемых результатов.

6. Требования к параметрам генераторов сигналов для медицинских применений

Для успешного применения в медицинских и биомедицинских задачах генератор сигналов должен удовлетворять ряду специфических требований, выходящих за рамки обычных радиотехнических характеристик.

Прежде всего важна высокая точность воспроизведения амплитуды в диапазоне от единиц микровольт до нескольких вольт. Биоэлектрические сигналы имеют малую амплитуду, поэтому вертикальное разрешение 14–16 бит и низкий уровень собственных шумов генератора критичны. Погрешность установки амплитуды должна быть существенно меньше допускаемой погрешности поверяемых медицинских приборов.

Второй ключевой параметр — точность и стабильность частоты (периода). Для ЭКГ-сигналов необходимо обеспечивать погрешность установки временных интервалов на уровне единиц миллисекунд и лучше. Частота дискретизации должна быть достаточной для корректного воспроизведения фронтов QRS-комплекса и высокочастотных составляющих ЭМГ. Частота дискретизации 500 Мвыб/с и выше, а тем более 625 Мвыб/с, позволяет уверенно работать с большинством биосигналов.

Глубина памяти определяет максимальную длительность неповторяющейся последовательности. Для тестирования алгоритмов длительного мониторинга и проверки реакции оборудования на редкие события желательна память от сотен тысяч до нескольких миллионов точек на канал.

Важны также следующие возможности:

• независимая регулировка постоянного смещения для имитации дрейфа изолинии;
• наложение гармонических составляющих и широкополосного шума;
• различные виды модуляции (амплитудная, частотная, фазовая, широтно-импульсная) и режим свипирования;
• синхронизация каналов с точной установкой фазового сдвига;
• режимы непрерывной генерации, пакетов (burst) и последовательностей.

Двухканальный генератор DG4162 с полосой до 160 МГц и 150 встроенными формами, включая медицинские, хорошо закрывает задачи, требующие широкого частотного диапазона и быстрого доступа к готовым биосигналам. DG822 Pro и DG852 Pro с частотой дискретизации 625 Мвыб/с, 16-битным разрешением и поддержкой наложения гармоник, сложной модуляции и свипирования обеспечивают высокую точность при работе с низкоамплитудными сигналами и длинными произвольными последовательностями.

Соблюдение перечисленных требований позволяет использовать генератор как в качестве рабочего эталона, так и в качестве универсального инструмента разработчика и исследователя.

7. Практические примеры типовых тестовых сценариев

Рассмотрим наиболее распространённые практические сценарии применения генераторов сигналов.

Поверка электрокардиографа. На вход прибора подаётся последовательность стандартных ЭКГ-сигналов известной амплитуды (например, 0,5 мВ, 1 мВ, 2 мВ) и с заданными длительностями интервалов. Проверяется погрешность измерения амплитуды зубцов R и T, длительности QRS и интервала QT. Затем вводятся контролируемые искажения: дрейф изолинии, сетевая помеха 50 Гц, мыше-подобные артефакты. Оценивается устойчивость автоматических алгоритмов.

Проверка электроэнцефалографа. Генерируются сигналы основных ритмов (альфа, бета, тета, дельта) заданной амплитуды и частоты. Дополнительно подаются короткие вспышки, имитирующие эпилептиформную активность. Проверяется работа фильтров, детекторов и систем сигнализации.

Тестирование входных усилителей и кабелей пациента. На дифференциальный вход подаётся синфазный сигнал большой амплитуды и полезный дифференциальный сигнал малой амплитуды. Оценивается коэффициент подавления синфазной составляющей. Затем имитируется обрыв одного из электродов и проверяется срабатывание индикации неисправности.

Отладка алгоритмов детекции. Создаётся длинная последовательность, в которой с заданной периодичностью появляются экстрасистолы, паузы или изменения морфологии комплекса. Алгоритм должен корректно их обнаруживать и классифицировать.

Проверка физиотерапевтической аппаратуры. Воспроизводятся последовательности низкочастотных импульсов и токов, применяемых в электротерапии. Контролируется форма, амплитуда и временные параметры выходного воздействия.

Во всех перечисленных сценариях удобно использовать готовые медицинские формы, имеющиеся в памяти генераторов. При необходимости оператор может комбинировать их с модуляцией, свипированием или наложением дополнительных гармоник.

8. Особенности работы со встроенными медицинскими и биоэлектрическими формами сигналов

Современные генераторы содержат обширные библиотеки готовых произвольных сигналов, сгруппированные по категориям. Особую ценность представляют группы «медицинские» и «биоэлектрические».

В эти группы обычно входят:

• несколько вариантов нормальной и патологической ЭКГ;
• сигналы ЭЭГ с различными ритмами;
• электромиографические кривые;
• электроокулограммы;
• пульсовые и дыхательные волны;
• специализированные импульсы для электротерапии.

Наличие таких форм значительно ускоряет подготовку тестового стенда. Вместо создания сигнала с нуля оператор выбирает нужную кривую из библиотеки, устанавливает требуемую амплитуду, частоту повторения и при необходимости добавляет смещение или шум.

DG4162 содержит около 150 встроенных форм, часть которых непосредственно ориентирована на медицинскую диагностику и отладку медтехники. DG822 Pro и DG852 Pro имеют 148 встроенных произвольных сигналов, включая медицинские и биоэлектрические. Кроме того, DG852 Pro позволяет накладывать гармоники и использовать сложные виды модуляции и свипирования, что расширяет возможности моделирования реальных условий регистрации.

При работе со встроенными формами важно учитывать следующие особенности:

• амплитуда и частота, указанные в библиотеке, являются относительными и масштабируются оператором;
• для корректного воспроизведения высокочастотных деталей необходимо выбирать достаточную частоту дискретизации;
• при большой длительности сигнала следует контролировать использование памяти;
• для многократного повторения удобен режим последовательности или пакетной генерации.

Возможность редактирования и сохранения пользовательских вариантов встроенных сигналов позволяет создавать собственные библиотеки, адаптированные под конкретные методики испытаний или требования технических условий.

9. Метрологические и нормативные аспекты применения

Применение генераторов сигналов в сфере государственного регулирования обеспечения единства измерений требует соблюдения метрологических норм.

Согласно Государственной поверочной схеме для электродиагностических средств измерений медицинского назначения (Приказ Росстандарта от 30.12.2019 № 3464), функциональные генераторы могут использоваться в качестве рабочих эталонов единиц электрического напряжения, времени и частоты при условии, что они воспроизводят сигналы, имитирующие биопотенциалы по форме, амплитудным, временным и частотным характеристикам.

Основные требования к таким генераторам включают:

• прослеживаемость к государственным первичным эталонам;
• известную и подтверждённую погрешность воспроизведения параметров;
• стабильность характеристик в течение межповерочного интервала;
• возможность аттестации в качестве рабочего эталона.

При использовании генератора в составе испытательного стенда для медицинских изделий необходимо учитывать требования ГОСТ IEC 60601-1 к основной безопасности и основным функциональным характеристикам, а также частные стандарты на конкретные виды оборудования (электрокардиографы, электроэнцефалографы, мониторы пациента и др.).

Для систем искусственного интеллекта, обрабатывающих биосигналы, существуют дополнительные указания: функциональный генератор должен создавать сигнал, сходный с физиологическим по природе, частотному диапазону и разрешению. Это обеспечивает адекватность тестовых воздействий реальному клиническому применению.

Документирование параметров генерируемых сигналов, условий испытаний и результатов измерений является обязательным элементом протоколов поверки и технических испытаний. Генераторы с возможностью сохранения состояний и удалённого управления упрощают эту работу и повышают воспроизводимость результатов.

10. Заключение

Генераторы сигналов произвольной формы стали неотъемлемым инструментом в медицинских и биомедицинских применениях. Они обеспечивают моделирование биоэлектрических сигналов, тестирование датчиков и каналов регистрации, отладку и поверку диагностического оборудования, а также поддержку лабораторных исследований и разработки алгоритмов обработки.

Ключевые преимущества современных приборов — наличие готовых медицинских и биоэлектрических форм, высокая частота дискретизации, достаточная глубина памяти, точная синхронизация каналов и развитые возможности модуляции — позволяют решать широкий круг задач от рутинной поверки до сложных исследовательских экспериментов.

Правильный выбор генератора с учётом требований к амплитуде, частоте, разрешению и функциональности существенно повышает достоверность результатов испытаний и сокращает время разработки новых медицинских изделий.

При необходимости подобрать генератор сигналов для решения конкретных задач моделирования, тестирования датчиков или отладки медицинского оборудования можно купить подходящую модель, ориентируясь на требуемые технические характеристики и актуальную цену. Наличие встроенных медицинских форм и поддержка сложных режимов генерации делают такие приборы удобным и эффективным решением для лабораторий, сервисных центров и производственных подразделений.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
