RIGOL DG5072 генератор стандартных функций и сигналов произвольной формы
5
Арт. DG5072
385 585.20 ₽
Характеристики
Номер в госреестре СИ
:
96585-25
Взрывозащита
:
Нет
Описание
RIGOL DG5072 — профессиональный генератор стандартных и произвольных сигналов, созданный для инженерных, исследовательских и производственных задач. Подходит для разработки, испытаний и калибровки электронной аппаратуры.
RIGOL DG5072 - многофункциональный генератор стандартных и произвольных сигналов, разработанный для точного формирования тестовых воздействий в исследовательских, производственных и инженерных задачах. Он объединяет широкие возможности моделирования, гибкую настройку параметров и удобный интерфейс, обеспечивая высокую производительность при решении задач разработки и диагностики электронных устройств. Модель особенно востребована при создании сложных сценариев испытаний, когда требуется достоверное воспроизведение сигналов различной формы и динамики.
Прибор позволяет формировать как типовые, так и уникальные пользовательские формы сигналов, что делает его полезным инструментом в области проектирования, анализа и тестирования современных электронных систем. Поддержка двух независимых каналов расширяет функциональность, обеспечивая одновременную генерацию сигналов для синхронных или сравнительных испытаний. Благодаря стабильности выходных параметров, высокой точности и удобной интеграции прибор широко применяется в автоматизированных стендах, измерительных лабораториях и опытно-конструкторских отделах.
Отличительные особенности генератора сигналов RIGOL DG5072
- Два независимых канала, позволяющие реализовывать синхронную генерацию сложных сигналов.
- Поддержка протяжённых сигналов до 128 млн точек для моделирования длительных или высокодетализированных процессов.
- Высокая точность формирования формы сигнала благодаря современной архитектуре АЦП/ЦАП.
- Широкий набор стандартных сигналов и режимов модуляции для универсального применения.
- Гибкое создание пользовательских форм волн с возможностью загрузки и последующего редактирования.
- Стабильные выходные параметры, подходящие для метрологических и исследовательских задач.
- Интеграция в автоматизированные системы тестирования через стандартные интерфейсы управления.
- Интуитивная панель управления и удобный дисплей, повышающие эффективность работы инженера.
Сферы применения генератора сигналов произвольной формы RIGOL DG5072
- Разработка и тестирование электронных устройств.
- Испытания аналоговых и цифровых схем.
- Лабораторные исследования и образовательные программы технических вузов.
- Калибровка и настройка измерительных комплексов.
- Автоматизированные стенды функционального тестирования.
- Моделирование динамики радиотехнических и электромеханических систем.

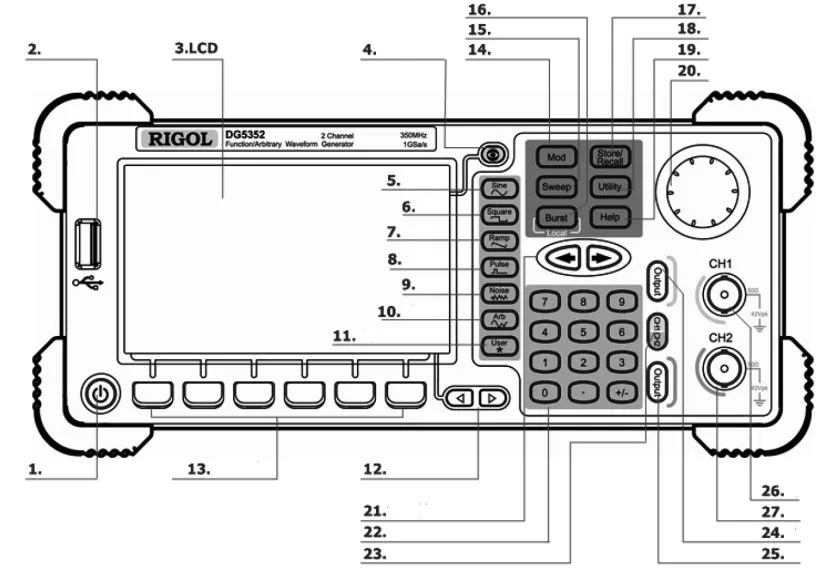

Элементы управления генератора стандартных функций и сигналов произвольной формы RIGOL DG5000
- Питание — вкл./выкл. прибора.
- USB Host — работа с флешкой, осциллографом, усилителем.
- LCD экран — меню, параметры, статус.
- Переключатель дисплея — выбор режима отображения.
- Sine — синусоидальный сигнал.
- Square — прямоугольный сигнал.
- Ramp — пилообразный сигнал.
- Pulse — импульсный сигнал.
- Noise — шумовой сигнал.
- Arb — произвольная форма сигнала.
- Программируемая кнопка — быстрый вызов функции.
- Page Up/Down — переключение страниц меню.
- Функциональные клавиши — управление меню.
- Mod — режимы модуляции.
- Sweep — частотная развертка.
- Burst — пакетный режим.
- Store/Recall — сохранение и загрузка данных.
- Utility — системные настройки.
- Help — встроенная справка.
- Ручка управления — изменение значений.
- Стрелки — навигация и настройка.
- Цифровая клавиатура — ввод значений.
- CH1/CH2 — выбор канала.
- Выход CH1 — управление каналом 1.
- Выход CH2 — управление каналом 2.
- BNC CH1 — выход сигнала канала 1.
- BNC CH2 — выход сигнала канала 2.

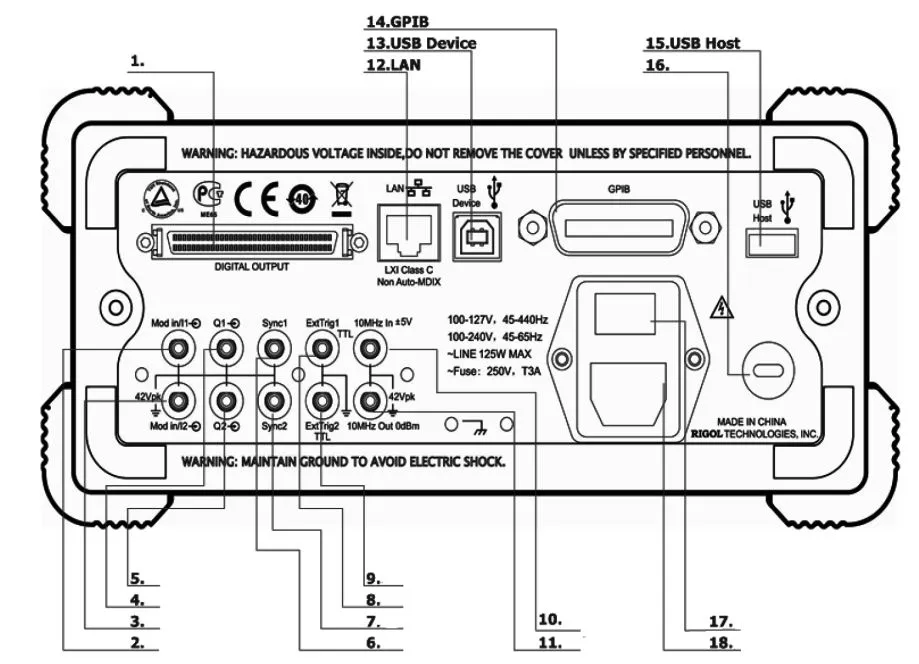

- DIGITAL OUTPUT — подключение цифрового модуля DG-POD-A.
- Mod/I1 — вход модуляции / I-сигнал CH1.
- Mod/I2 — вход модуляции / I-сигнал CH2.
- Q1 — вход модуляции / Q-сигнал CH1.
- Q2 — вход модуляции / Q-сигнал CH2.
- Sync1 — синхровыход CH1.
- Sync2 — синхровыход CH2.
- ExtTrig1 — внешний триггер / выход запуска CH1.
- ExtTrig2 — внешний триггер / выход запуска CH2.
- 10MHz In — вход внешней опоры 10 МГц.
- 10MHz Out — выход опорного сигнала 10 МГц.
- LAN — сеть, удалённое управление.
- USB Device — подключение к ПК или принтеру.
- GPIB — интерфейс IEEE-488.2.
- USB Host — работа с USB-накопителями.
- Замок безопасности — отверстие для замка.
- Питание — выключатель сети.
- AC Input — вход питания 100–240 В.
Дополнительные преимущества генератора серии RIGOL DG5000

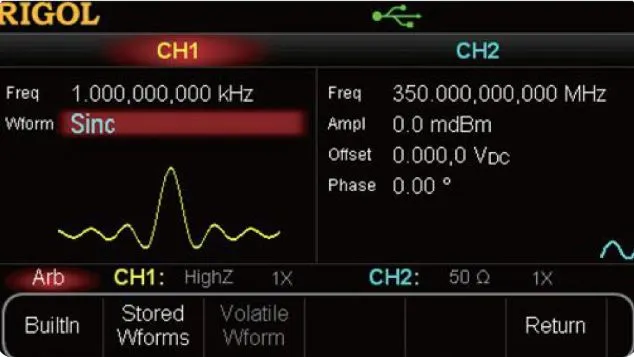

1 Гвыб/с и разрешение 14 бит
Высокая частота дискретизации и 14-битное разрешение обеспечивают точное воспроизведение формы сигнала и стабильные параметры выхода.

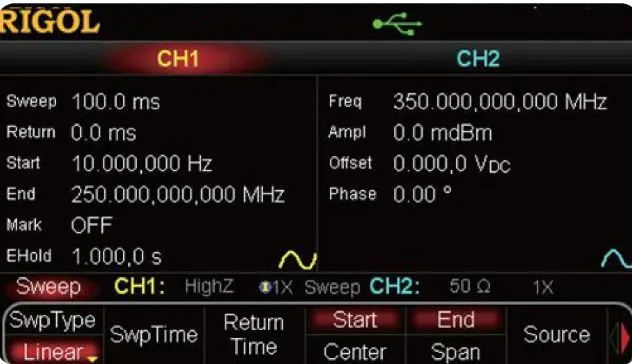

Гибкие режимы сканирования
Прибор поддерживает линейное, логарифмическое и ступенчатое изменение частоты, что удобно для настройки, проверки и анализа устройств.

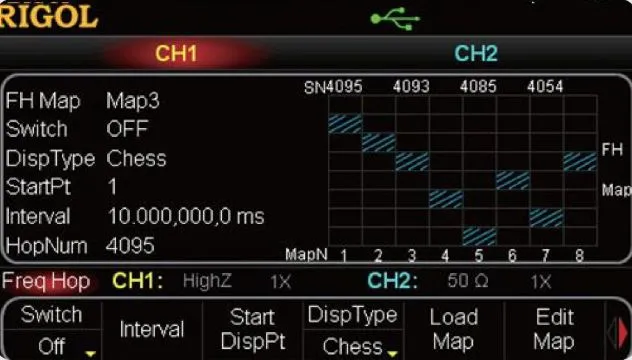

Функция скачков частоты
Интервал переключения от 80 нс и до 4096 точек перестройки позволяют использовать прибор для задач радиосвязи и специальных испытаний.

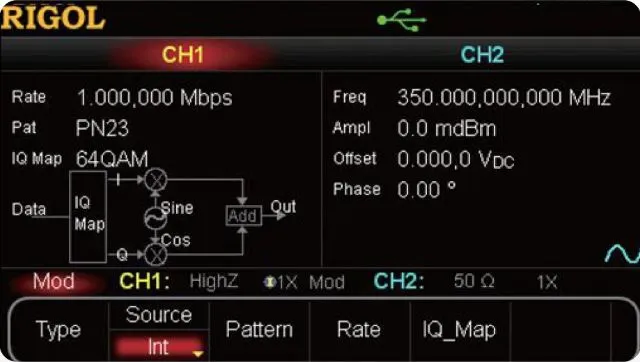

Поддержка IQ-модуляции
Встроенные и внешние источники IQ-модуляции позволяют формировать современные сигналы цифровой связи: QAM, QPSK, BPSK и другие.

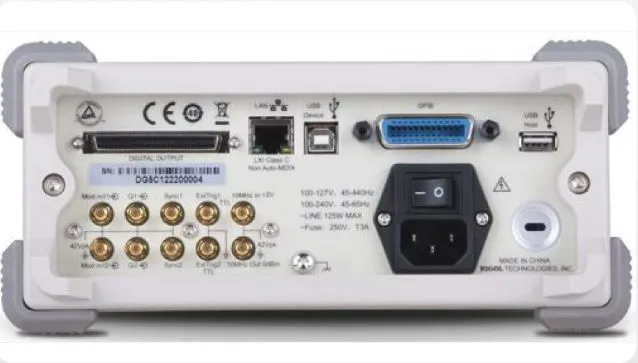

Богатый набор интерфейсов
USB, LAN (LXI), GPIB и дополнительные интерфейсы обеспечивают лёгкое подключение, дистанционное управление и интеграцию в тестовые системы.
Технические характеристики генератора стандартных функций и сигналов произвольной формы RIGOL DG5072
| Наименование | Значение | |||
|---|---|---|---|---|
| Максимальная выходная частота | 70 МГц | |||
| Количество каналов | 2 | |||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение | |||
| Частотные характеристики | ||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 70 МГц | ||
| прямоугольный сигнал | 1 мкГц ~ 70 МГц | |||
| импульсный сигнал | 1 мкГц ~ 50 МГц | |||
| пилообразный сигнал | 1 мкГц ~ 3 МГц | |||
| специальной формы | 1 мкГц ~ 50 МГц | |||
| Разрешение по частоте | 1 мкГц | |||
| Точность установки (18°C ~ 28°C) | ±1 ppm | |||
| Синусоидальный сигнал | ||||
| Гармонические искажения | < -45 дБн (≤100 МГц, 0 дБм) | |||
| Общие гармонические искажения | < 0,5% (10 Гц ~ 20 кГц, 0 дБм) | |||
| Негармонические искажения | < -50 дБн (≤100 МГц, 0 дБм) | |||
| Фазовый шум | -110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц) | |||
| Прямоугольный сигнал | ||||
| Время нарастания / спада | < 2,5 нс (1 Вп-п) | |||
| Выброс | < 5 % (1 Вп-п) | |||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | ||
| 10 мГц ~ 40 MГц | 40% ~ 60% | |||
| > 40 MГц | 50% | |||
| Ассиметрия | 1% период +5 нс | |||
| Джиттер (СКЗ) | 10 ppm + 500 пс (≤30 МГц) 500 пс (>30 МГц) | |||
| Пилообразный сигнал | ||||
| Нелинейность | < 0,5% | |||
| Симмметрия | 0 ~ 100% | |||
| Импульсный сигнал | ||||
| Длительность импульса | от 4 нс до 1000000 с | |||
| Время нарастания / спада | 4 нс...1 мс | |||
| Период | от 20 нс до 1000000 с | |||
| Выброс | < 5 % | |||
| Джиттер (СКЗ) | 10 ppm + 500 пс (1 Вп-п) | |||
| Специальная форма | ||||
| Максимальное количество точек участвующих в формировании сигнала | 2...16 М (нормальный режим) 2...128 М (режим воспроизведения) | |||
| Вертикальное разрешение | 14 бит | |||
| Частота дискретизации | 1 Гвыб/сек фиксировано (2...16 М нормальный режим) ≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения) | |||
| Время нарастания | ≤ 3 нс (1 Вп-п) | |||
| Джиттер (СКЗ) | 3 нс | |||
| Интерполяция | выключена, линейная, Sinc | |||
| Способ редактирования | по точкам, сегментами | |||
| Энергонезависимая память | 1 Гб | |||
| Характеристики выхода | ||||
| Амплитуда (50 Ом) | 5 мВп-п - 10 Вп-п (≤100 МГц) | |||
| Точность установки (1 кГц, 10 мВп-п, синус) | ±(1%+1 мВп-п) | |||
| Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 70 МГц) | |||
| Единицы установки | Вп-п, Вскз, дБм, высокий / низкий уровень | |||
| Разрешение | 0,1 мВ или 4 цифры | |||
| Смещение (50 Ом) | ||||
| Диапазон | ±5 Впик АС+DC | |||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | |||
| Выход сигнала | ||||
| Импеданс | 50 Ом | |||
| Изоляция | 42 Впик макс. относительно земли | |||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |||
| Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH) | ||||
| Полоса | 1,5 МГц~250 МГц | |||
| Частота скачков | от 1 скачк/сек до 12,5 М скачк/сек | |||
| Кол-во частот | 4096 | |||
| Длина последлвательности | 4096 | |||
| Модуляция | ||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, IQ | |||
| AM Модуляция (AM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Коэффициент модуляции | 0% ~ 120% | |||
| ЧM Модуляция (FM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| ФM Модуляция (PM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Девиация | 0 ~ 360° | |||
| Частотная манипуляция (FSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Амплитудная манипуляция (ASK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Фазовая манипуляция (PSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| IQ манипуляция | ||||
| Несущая | синус (≤200 МГц) | |||
| Источник | внутренний / внешний | |||
| Шаблон кода (передаваемый код) | псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский | |||
| Тип преобразования IQ | 4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский | |||
| Скорость передачи кода | от 1 бит/с до 1 М бит/с | |||
| Режим пачек импульсов | ||||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | |||
| Частота несущей | от 1 мкГц до 120 МГц | |||
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | |||
| Начальная / Конечная фаза | от 0° до 360° | |||
| Внутренний период | от 1 мкс до 500 с | |||
| Стробированный запуск | Внешний запуск | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Задержка запуска | от 0 нс до 85 с | |||
| Режим свипирования (качания) | ||||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Закон | линейный, логарифмический, ступенчатый | |||
| Диапазон частот | от 1 мкГц до 100 МГц | |||
| Направление | вверх / вниз | |||
| Время свипирования | от 1 мс до 300 с | |||
| Время стояния / возврата | от 0 мс до 300 с | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Маркер | спадающий фронт или синхросигнал (программируется) | |||
| Вход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 50 нс | |||
| Запуск по фронту | нарастающий, спадающий выбирается | |||
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс | |||
| Выход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 60 нс | |||
| Максимальная частота | 1 МГц | |||
| Другие входы/выходы Вход внешнего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | от 80 мВп-п до 10 Вп-п | |||
| Время блокировки | < 2 c | |||
| Сдвиг фазы опорного сигнала | ||||
| Диапазон | от 0° до 360° | |||
| Разрешение | 0,001° (произвольная форма); 0,03° (другие формы) | |||
| Выход внутреннего опорного сигнала | ||||
| Частота | 10 МГц | |||
| Уровень | 632 мВп-п (0 дБм) | |||
| Выход синхронизации | ||||
| Уровень | TTL-совместимый | |||
| Импеданс | 50 Ом, номинальное значение | |||
| Время программирования | ||||
| Время настройки | USB 2.0 | LAN | GPIB | |
| Изменение функции | 500 мс | 510 мс | 510 мс | |
| Изменение частоты | 50 мс | 50 мс | 50 мс | |
| Изменение амплитуды | 300 мс | 310 мс | 310 мс | |
| Выбор пользовательской формы сигнала | 500 мс | 510 мс | 510 мс | |
| Скорость загрузки произвольной формы (цифровая передача) | 1 М точек/сек | |||
| Основные характеристики | ||||
| Тип дисплея | жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов | |||
| Питание | 100~240 В АСскз, 45~65 Гц | |||
| Интерфейс | USB устройство, USB host (2), GPIB, LAN (LXI Class C) | |||
| Потребляемая мощность | не более 125 Вт | |||
| Рабочая температура | 10 °C...40 °C | |||
| Габаритные размеры | 230 х 106 х 501 мм | |||
| Вес | 4,3 кг / 5,84 кг (с упаковкой) | |||

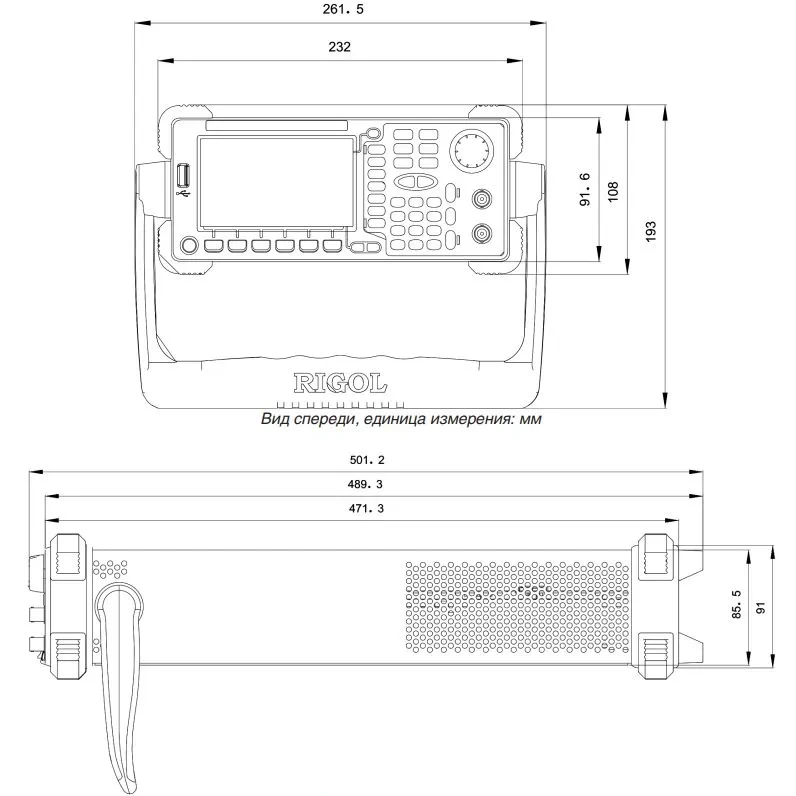

Габаритные размеры генератора RIGOL DG5000
Комплект поставки генератора RIGOL DG5072
- Генератор сигналов произвольной формы RIGOL DG5072
- Шнур питания
- USB кабель
- BNС кабель
- Диск с ПО и документацией
- Кабель SMB(розетка) на BNC(вилка), 1 метр
