Модульные и программируемые генераторы сигналов

Оглавление

• Введение. Понятие модульных и программируемых генераторов сигналов
• Архитектура и принципы построения
• Технологии формирования сигналов: DDS, SiFi и произвольные формы
• Программируемость, интерфейсы управления и USB-подключение
• Модульность, опции и расширение функционала
• Модуляция, IQ-сигналы и сложные режимы работы
• Области применения в измерительной практике и системах автоматизации
• Критерии выбора программируемого генератора сигналов
• Особенности эксплуатации и метрологическое обеспечение

1. Введение. Понятие модульных и программируемых генераторов сигналов

Современные контрольно-измерительные задачи всё чаще требуют не просто генерации синусоидального или прямоугольного сигнала фиксированной частоты и амплитуды, а формирования сложных, изменяемых во времени форм с точным контролем параметров. Именно для таких задач предназначены программируемые генераторы сигналов. В отличие от классических аналоговых приборов, где параметры задаются вручную с помощью органов управления на передней панели, программируемый генератор сигналов позволяет полностью определять характеристики выходного сигнала через цифровые команды, сценарии или специализированное программное обеспечение.

Модульный генератор сигналов представляет собой дальнейшее развитие этой концепции. Его архитектура изначально рассчитана на расширение функционала за счёт дополнительных аппаратных или программных модулей. Это может быть установка опции частотной манипуляции, модуля IQ-модуляции, внешнего усилителя мощности, модуля частотных перескоков или цифрового интерфейса. Такой подход позволяет адаптировать прибор под конкретную измерительную задачу без необходимости полной замены оборудования.

Ключевые признаки программируемого генератора сигналов включают:

• возможность задания параметров (частота, амплитуда, фаза, форма, вид модуляции) через цифровой интерфейс;
• поддержку стандартных командных языков управления, как правило SCPI;
• наличие энергонезависимой памяти для хранения пользовательских форм и настроек;
• возможность синхронизации нескольких каналов или приборов;
• поддержку работы в составе автоматизированных измерительных комплексов.

Генератор сигналов USB занимает особое место среди программируемых приборов. Подключение по шине USB Device позволяет управлять прибором напрямую с персонального компьютера без дополнительных преобразователей. При этом USB Host-порт даёт возможность загружать формы сигналов с флеш-накопителя или сохранять текущие настройки. Такая организация существенно упрощает интеграцию прибора в лабораторные и производственные стенды.

Программируемый генератор сигналов с опциями отличается тем, что базовый функционал может быть расширен по мере возникновения новых задач. Пользователь приобретает прибор с необходимым минимумом характеристик, а затем активирует дополнительные режимы (например, генерацию IQ-сигналов, частотную манипуляцию с малым временем переключения, расширенную глубину памяти произвольных форм). Это снижает начальные затраты и позволяет наращивать возможности системы поэтапно.

Управление генераторами сигналов сегодня реализуется несколькими способами: через переднюю панель, через USB- или LAN-интерфейс с использованием программного обеспечения, через сценарии на языках высокого уровня, а также через системы удалённого доступа в составе LXI-совместимых комплексов. Возможность дистанционного управления особенно важна при построении многоканальных измерительных систем и автоматизированных линий тестирования.

Таким образом, модульные и программируемые генераторы сигналов представляют собой гибкий инструмент, сочетающий точность цифрового синтеза, возможность формирования практически любой формы сигнала и удобство интеграции в современные измерительные комплексы. Дальнейшие разделы подробно рассматривают принципы их построения, технологии синтеза, способы управления и практические аспекты применения.



Приобретите DG1022Z генератор с технологией SiFi, чтобы минимизировать искажения при генерации сигналов.




2. Архитектура и принципы построения

В основе большинства современных программируемых генераторов сигналов лежит цифровая архитектура с прямым цифровым синтезом и последующим цифро-аналоговым преобразованием. Типовая структурная схема включает следующие основные блоки:

• опорный генератор высокой стабильности (обычно кварцевый или термостатированный);
• цифровой синтезатор (DDS или эквивалентный блок на базе FPGA);
• память произвольных форм (ARB memory);
• цифро-аналоговый преобразователь (ЦАП) с заданным разрешением и частотой дискретизации;
• аналоговый тракт (фильтры, аттенюаторы, усилители, схемы компенсации смещения);
• блок управления и интерфейсов (микроконтроллер или процессор, USB, LAN, GPIB);
• схему синхронизации каналов и внешних устройств.

Опорный генератор задаёт базовую частоту, от которой строятся все остальные временные параметры. Стабильность опорной частоты напрямую влияет на погрешность установки частоты выходного сигнала. В качественных приборах относительная погрешность опорного генератора составляет единицы ppm и менее.

Цифровой синтезатор формирует последовательность отсчётов, соответствующую требуемой форме сигнала. В режиме стандартных функций (синус, меандр, пила, импульс) используется алгоритм прямого цифрового синтеза. В режиме произвольной формы данные берутся из памяти ARB. Частота дискретизации и глубина памяти определяют максимальную частоту и сложность воспроизводимого сигнала.

ЦАП преобразует цифровой поток в аналоговое напряжение. Вертикальное разрешение ЦАП (обычно 14 бит) определяет динамический диапазон и уровень шумов квантования. Частота дискретизации (от сотен мегавыборок до единиц гигавыборок в секунду) ограничивает максимальную частоту сигнала согласно теореме Котельникова.

Аналоговый тракт обеспечивает усиление, фильтрацию и согласование с нагрузкой 50 Ом. Важным элементом является схема компенсации постоянного смещения и схема защиты выхода от короткого замыкания и перегрузки.

Двухканальная архитектура получила широкое распространение. Каждый канал имеет собственный синтезатор, ЦАП и аналоговый тракт, но использует общий опорный генератор. Это позволяет точно задавать разность фаз между каналами. Возможность регулировки фазы в диапазоне 0…360° с шагом до 0,01° необходима при исследовании устройств, чувствительных к фазовым соотношениям, а также при формировании дифференциальных и квадратурных сигналов.

В качестве примера универсального решения с развитыми возможностями дистанционного управления можно рассматривать Rigol DG4062. Прибор сочетает двухканальную архитектуру, высокую частоту дискретизации, широкий набор модуляций и стандартные интерфейсы USB и LAN, что делает его удобным как для ручной работы, так и для включения в автоматизированные системы.

Модульный подход проявляется на нескольких уровнях. На аппаратном уровне это возможность установки дополнительных плат (усилители, цифровые модули, опции частотных перескоков). На программном уровне — активация лицензионных опций, расширяющих функционал без изменения аппаратной части. На системном уровне — возможность синхронизации нескольких генераторов по общему опорному сигналу 10 МГц и внешнему запуску.

Важным элементом архитектуры является блок интерфейсов. Современные приборы обязательно имеют USB Device для подключения к компьютеру и USB Host для работы с внешними накопителями. Многие модели поддерживают LAN с реализацией стандарта LXI, что позволяет обнаруживать прибор в сети и управлять им удалённо. Наличие GPIB сохраняется в приборах, предназначенных для работы в составе существующих автоматизированных комплексов.

Таким образом, архитектура модульного и программируемого генератора сигналов строится вокруг цифрового ядра, обеспечивающего гибкость формирования сигналов, и развитой системы интерфейсов, позволяющей интегрировать прибор в измерительные системы различной сложности.

3. Технологии формирования сигналов: DDS, SiFi и произвольные формы

Основной технологией синтеза сигналов в современных программируемых генераторах остаётся прямой цифровой синтез (Direct Digital Synthesis, DDS). Принцип работы DDS описывается следующим образом. Фазовый аккумулятор накапливает значение Tuning Word с частотой тактового генератора. Старшие разряды аккумулятора используются как адрес таблицы синуса (или другой формы), из которой выбирается амплитудный отсчёт. Полученный код подаётся на ЦАП.

Выходная частота сигнала определяется соотношением:

\[ f_{\text{out}} = \frac{\text{FTW} \cdot f_{\text{clk}}}{2^{N}} \]

где FTW — Frequency Tuning Word (слово настройки частоты), \( f_{\text{clk}} \) — частота тактового генератора, \( N \) — разрядность фазового аккумулятора.

Преимущества DDS — высокая разрешающая способность по частоте, быстрая перестройка, возможность одновременной модуляции частоты, фазы и амплитуды. Однако классический DDS при воспроизведении сложных произвольных форм может вносить искажения, связанные с пропуском или повторением точек выборки, если частота дискретизации не кратна частоте сигнала.

Для устранения этих ограничений была разработана технология SiFi (Signal Fidelity). Её суть заключается в поточечном (point-by-point) воспроизведении сигнала произвольной формы. Каждая точка, записанная в память, выводится на выход с заданным интервалом времени без пропусков и повторений. Это обеспечивает высокую точность воспроизведения сложных и непериодических сигналов, а также минимальные искажения при работе с глубокой памятью.

Технология SiFi особенно эффективна при необходимости генерации сигналов с большим числом точек и сложной формой. В этом случае классический DDS может давать заметные артефакты, тогда как SiFi сохраняет верность исходной формы. Типичный пример реализации данной технологии — генераторы серии DG1000Z. В частности, Rigol DG1062Z использует SiFi для формирования произвольных сигналов, имеет два независимых канала с возможностью точной подстройки фазы между ними и глубину памяти до 8 млн точек. Максимальная частота синусоидального сигнала составляет 60 МГц при частоте дискретизации 200 Мвыб/с и вертикальном разрешении 14 бит.

Память произвольных форм (ARB memory) является критически важным параметром. Глубина памяти определяет максимальную длительность сигнала, который можно воспроизвести с заданной частотой дискретизации. При частоте дискретизации \( f_s \) и глубине памяти \( M \) точек максимальная длительность одного периода (или сегмента) составляет:

\[ T_{\max} = \frac{M}{f_s} \]

Современные приборы предлагают глубину от нескольких тысяч до сотен миллионов точек. Чем больше глубина, тем сложнее и длиннее последовательности можно формировать без потери разрешения по времени.

Редактирование произвольных форм осуществляется несколькими способами:

• непосредственно на приборе с помощью встроенного редактора;
• с помощью специализированного программного обеспечения на компьютере с последующей загрузкой через USB или LAN;
• импортом данных из файлов стандартных форматов (CSV, TXT и др.);
• математическим описанием формы с последующим вычислением отсчётов.

Помимо произвольных форм, программируемые генераторы поддерживают широкий набор стандартных функций: синус, прямоугольник, пила, импульс, шум, а также специальные формы (sinc, экспонента, гаусс, кардиосигнал и др.). Для импульсных сигналов важно наличие независимой регулировки длительности фронта и спада, а также коэффициента заполнения.

Таким образом, сочетание классического DDS для стандартных сигналов и технологий типа SiFi для произвольных форм позволяет программируемым генераторам уверенно решать как простые, так и высокосложные задачи формирования сигналов.

4. Программируемость, интерфейсы управления и USB-подключение

Программируемость — ключевое свойство, отличающее современные генераторы сигналов от приборов предыдущих поколений. Под программируемостью понимается возможность полного управления всеми параметрами прибора и режимами работы через цифровой интерфейс без использования органов управления на передней панели.

Основным языком управления остаётся SCPI (Standard Commands for Programmable Instruments). Команды SCPI имеют иерархическую структуру и позволяют устанавливать частоту, амплитуду, смещение, форму сигнала, параметры модуляции, режимы запуска, состояние выходов и многие другие параметры. Пример простейшей последовательности команд для установки синусоидального сигнала:

:SOURce1:FUNCtion SINusoid
:SOURce1:FREQuency 1000000
:SOURce1:VOLTage 1.0
:OUTPut1 ON

Интерфейсы управления в современных приборах, как правило, включают:

• USB Device — для подключения к компьютеру и управления через VISA-совместимые библиотеки;
• USB Host — для работы с внешними накопителями (загрузка и сохранение форм, настроек, снимков экрана);
• LAN (Ethernet) — с поддержкой LXI для сетевого обнаружения и удалённого управления;
• GPIB (в ряде моделей) — для совместимости с существующими автоматизированными системами.

Генератор сигналов USB особенно удобен в лабораторных условиях. Подключение по USB не требует настройки сетевых параметров, а скорость передачи данных достаточна для загрузки даже больших массивов произвольных форм. Многие приборы при подключении по USB определяются как виртуальный COM-порт или используют стандартный USBTMC-класс, что упрощает разработку управляющих программ.

Программное обеспечение верхнего уровня обычно предоставляет графический интерфейс для редактирования форм, настройки модуляций, создания последовательностей и визуализации сигнала. Через то же ПО осуществляется загрузка форм в прибор и считывание текущего состояния. Для автоматизации измерительных процессов применяются среды LabVIEW, Python (с библиотеками pyvisa), MATLAB и другие.

Возможность дистанционного управления критически важна при построении систем, где генератор работает совместно с осциллографами, анализаторами спектра, источниками питания и коммутаторами. В таких системах генератор сигналов программируемый получает команды от управляющего компьютера или контроллера, синхронизируется по внешнему запуску и формирует требуемые тестовые воздействия.

В качестве универсального инструмента с развитыми возможностями дистанционного управления часто выбирают модели, подобные Rigol DG4062. Наличие USB- и LAN-интерфейсов, поддержка SCPI и возможность работы в составе LXI-систем позволяют легко включать такой прибор в автоматизированные стенды.

Отдельного внимания заслуживает вопрос синхронизации. При работе двух и более каналов или нескольких приборов необходимо обеспечить когерентность сигналов. Для этого используются:

• общий опорный сигнал 10 МГц (вход/выход REF);
• внешний запуск (EXT TRIG);
• сигналы синхронизации каналов (Sync Out);
• программная установка разности фаз между каналами.

Точная установка фазы между каналами особенно важна при формировании квадратурных сигналов, дифференциальных пар и при исследовании фазочувствительных устройств. В двухканальных приборах разность фаз обычно задаётся в диапазоне 0…360° с высоким разрешением.

Таким образом, программируемость и развитые интерфейсы управления превращают генератор сигналов из автономного лабораторного прибора в полноценный элемент измерительной системы, способный работать как под непосредственным контролем оператора, так и полностью автоматически.

5. Модульность, опции и расширение функционала

Модульность — одно из ключевых преимуществ современных программируемых генераторов сигналов. Она позволяет адаптировать прибор под конкретную задачу без полной замены оборудования. Различают несколько уровней модульности.

Аппаратная модульность подразумевает возможность установки дополнительных плат и модулей. К ним относятся:

• внешние усилители мощности для повышения выходного напряжения;
• модули частотных перескоков (frequency hopping);
• цифровые модули для генерации последовательностей и шаблонов;
• дополнительные интерфейсные платы (GPIB, расширенные цифровые выходы).

Программная модульность реализуется через лицензионные опции. Пользователь может активировать дополнительные режимы работы, не меняя аппаратную часть прибора. Типичные программные опции включают расширенную глубину памяти произвольных форм, поддержку сложных видов модуляции, генерацию IQ-сигналов и специальные режимы запуска.

Системная модульность проявляется при построении многоприборных комплексов. Несколько генераторов могут работать как единая система за счёт синхронизации по опорной частоте 10 МГц и общим сигналам запуска. Это позволяет создавать многоканальные источники с произвольным числом каналов.

Генератор сигналов с опциями особенно удобен в условиях, когда требования к измерительной системе меняются со временем. Начальная конфигурация может включать только базовые функции, а по мере появления новых задач активируются необходимые опции. Такой подход снижает начальные затраты и продлевает срок актуальности прибора.

В качестве примера решения для более продвинутых задач можно рассматривать Rigol DG5072. Прибор имеет встроенный IQ-модулятор и поддерживает опциональные режимы, включая частотные перескоки и расширенные возможности генерации цифровых последовательностей. Это делает его подходящим инструментом для задач, выходящих за рамки стандартной функциональной генерации.

При выборе модульного решения важно учитывать не только перечень доступных опций, но и способ их активации, наличие соответствующей документации и возможность обновления программного обеспечения прибора. Современные генераторы, как правило, позволяют обновлять прошивку через USB или LAN, что обеспечивает поддержку новых функций в течение всего срока эксплуатации.

Уровень модульности	Примеры реализации	Преимущества
Аппаратный	Усилители, модули FH, цифровые платы	Расширение физических возможностей
Программный	Лицензии на IQ, расширенную память, сложные модуляции	Гибкость без замены оборудования
Системный	Синхронизация нескольких приборов	Масштабирование числа каналов

Таким образом, модульность превращает генератор сигналов в платформу, которая может развиваться вместе с задачами пользователя.

6. Модуляция, IQ-сигналы и сложные режимы работы

Современные программируемые генераторы сигналов поддерживают широкий спектр видов модуляции. Базовый набор обычно включает:

• амплитудную модуляцию (AM);
• частотную модуляцию (FM);
• фазовую модуляцию (PM);
• амплитудную манипуляцию (ASK);
• частотную манипуляцию (FSK);
• фазовую манипуляцию (PSK);
• широтно-импульсную модуляцию (PWM).

Для каждого вида модуляции доступны внутренний и внешний источники модулирующего сигнала. Внутренний источник позволяет задавать частоту и форму модулирующего сигнала (синус, меандр, пила, произвольная форма). Внешний источник принимает аналоговый сигнал с разъёма внешней модуляции.

Особое место занимает IQ-модуляция. Она позволяет формировать квадратурные сигналы, необходимые для тестирования современных систем связи, цифровых модуляторов и приёмников. В режиме IQ один канал формирует синфазную (I), второй — квадратурную (Q) составляющую. При наличии встроенного IQ-модулятора прибор может выдавать уже промодулированный высокочастотный сигнал.

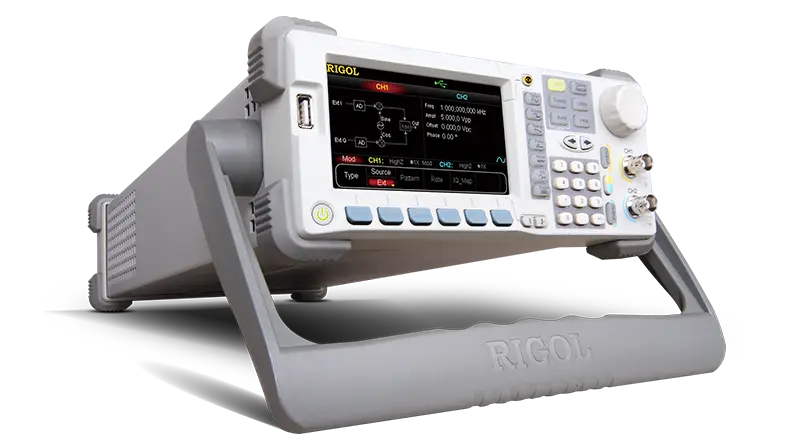

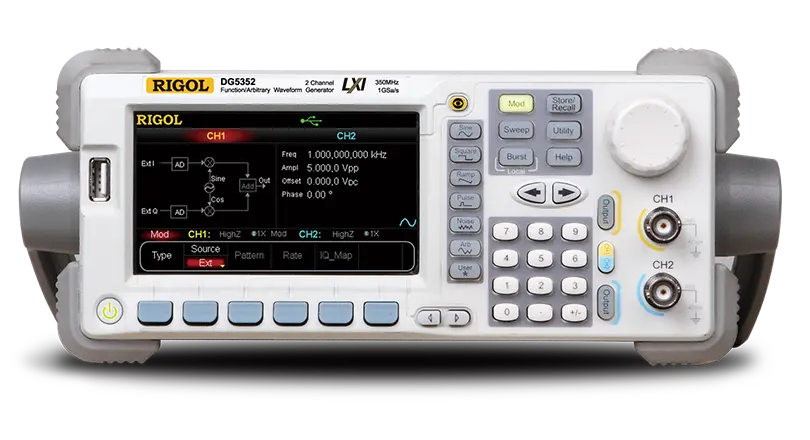

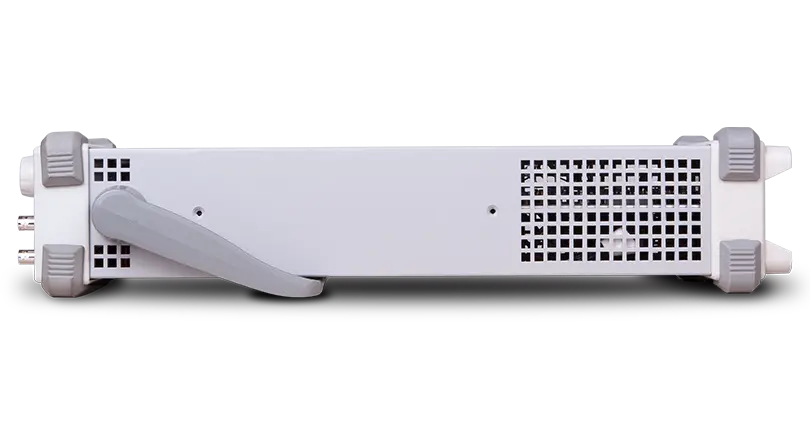

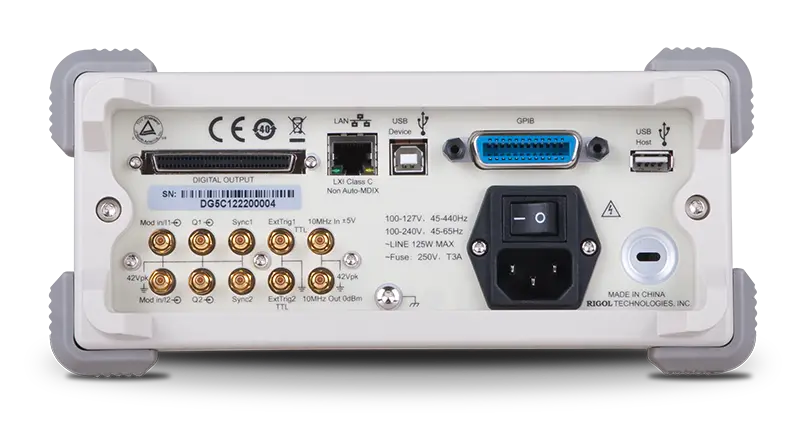

Rigol DG5072, как пример прибора для более продвинутых задач, имеет встроенный IQ-модулятор и поддерживает пользовательское редактирование карт созвездий (QPSK, QAM и др.). Это позволяет формировать сигналы, близкие к реальным сигналам систем связи, и проверять работу демодуляторов и приёмных трактов.

Сложные режимы работы включают:

• режим качания частоты (Sweep) — линейное или логарифмическое изменение частоты в заданном диапазоне;
• режим пачек импульсов (Burst) — формирование ограниченного числа периодов сигнала по внешнему или внутреннему запуску;
• режим частотных перескоков (Frequency Hopping) — быстрое переключение между заранее заданными частотами;
• режим наложения сигналов (Sum) — сложение основной формы с дополнительным сигналом.

В режиме Sweep важными параметрами являются начальная и конечная частота, время качания, тип качания (линейное/логарифмическое) и возможность установки маркера. В режиме Burst задаётся число периодов, период повторения пачки, задержка и источник запуска.

Для задач, требующих высокой точности воспроизведения сложных форм, предпочтительны приборы с технологией SiFi. Rigol DG1062Z демонстрирует преимущества такого подхода: поточечное воспроизведение позволяет сохранять верность формы даже при большой глубине памяти и сложных непериодических сигналах, а двухканальная архитектура с подстройкой фазы обеспечивает формирование согласованных сигналов.

При работе с модуляцией и сложными режимами необходимо учитывать ограничения по частоте модулирующего сигнала, глубине модуляции и частоте дискретизации. Превышение этих ограничений приводит к появлению искажений и побочных составляющих в спектре выходного сигнала.

7. Области применения в измерительной практике и системах автоматизации

Программируемые и модульные генераторы сигналов находят применение в широком круге задач.

Лабораторные исследования и разработка. Генерация тестовых сигналов для проверки усилителей, фильтров, АЦП, ЦАП, цифровых интерфейсов. Возможность быстрого изменения параметров и загрузки произвольных форм ускоряет отладку устройств.

Производственный контроль и тестирование. Встраивание генератора в автоматизированные испытательные стенды. Управление по USB или LAN позволяет включать прибор в циклы функционального контроля. Формирование нормированных воздействий обеспечивает повторяемость результатов.

Телекоммуникации и связь. Генерация модулированных сигналов, IQ-последовательностей, сигналов с частотными перескоками. Проверка приёмников, модуляторов, систем синхронизации.

Электроника транспортных средств и промышленная автоматика. Формирование сигналов датчиков, шим-сигналов управления, помех для проверки помехоустойчивости.

Медицинская электроника и приборостроение. Воспроизведение биосигналов (ЭКГ, ЭЭГ), тестовых воздействий для поверки измерительных каналов.

Образование и метрология. Демонстрация принципов цифровой обработки сигналов, поверка и калибровка измерительных приборов.

В системах автоматизации генератор сигналов программируемый выполняет роль управляемого источника тестовых воздействий. Типовая схема включает:

• управляющий компьютер или промышленный контроллер;
• генератор сигналов;
• коммутатор или матрицу;
• измерительные приборы (осциллограф, мультиметр, анализатор спектра);
• программное обеспечение, реализующее сценарий испытания.

Возможность удалённого управления и синхронизации позволяет строить распределённые измерительные комплексы, в которых генератор может находиться в непосредственной близости от испытуемого объекта, а оператор работает удалённо.

Область применения	Типичные задачи	Требуемые возможности генератора
Лабораторные исследования	Отладка схем, проверка АЧХ, фазовых характеристик	Произвольные формы, точная установка фазы, модуля
Производственный контроль	Функциональное тестирование, граничные испытания	Программируемость, USB/LAN, высокая повторяемость
Телекоммуникации	Проверка модуляторов, приёмников, IQ-трактов	IQ-модуляция, частотные перескоки, глубокая память
Автомобильная и промышленная электроника	Эмуляция датчиков, проверка помехоустойчивости	Импульсные сигналы, ШИМ, произвольные формы

Универсальные приборы, подобные Rigol DG4062, хорошо подходят для большинства лабораторных и производственных задач благодаря сочетанию богатого функционала и удобства дистанционного управления. Для задач, требующих высокой верности сложных форм, предпочтительны решения с технологией SiFi. Для продвинутых телекоммуникационных и исследовательских применений выбирают приборы с встроенным IQ-модулятором и расширенными опциями.

8. Критерии выбора программируемого генератора сигналов

При выборе программируемого генератора сигналов следует последовательно оценить ряд технических и эксплуатационных параметров.

1. Частотный диапазон и типы сигналов. Определите максимальную частоту синусоидального, прямоугольного и произвольного сигнала, необходимую для ваших задач. Учитывайте, что для произвольных форм максимальная частота обычно ниже, чем для синуса.

2. Частота дискретизации и вертикальное разрешение. Чем выше частота дискретизации и разрядность ЦАП, тем выше качество воспроизведения сложных сигналов. Типичные значения: 200–1000 Мвыб/с и 14 бит.

3. Глубина памяти произвольных форм. Определяет максимальную длительность и сложность сигнала. Для длинных последовательностей и сигналов с мелкими деталями требуется память от единиц до сотен миллионов точек.

4. Число каналов и возможности синхронизации. Двухканальные приборы с точной подстройкой фазы необходимы для формирования дифференциальных, квадратурных и многофазных сигналов.

5. Виды модуляции и специальные режимы. Оцените, нужны ли вам AM/FM/PM, цифровые манипуляции, IQ-модуляция, качание частоты, пачки импульсов, частотные перескоки.

6. Интерфейсы управления. Наличие USB Device и USB Host, LAN (LXI), поддержка SCPI — обязательные требования для большинства современных применений. GPIB может быть важен для совместимости с существующими системами.

7. Возможность расширения. Наличие аппаратных и программных опций позволяет адаптировать прибор под будущие задачи.

8. Метрологические характеристики. Погрешность установки частоты, нестабильность, уровень гармоник, джиттер, неравномерность АЧХ.

9. Условия эксплуатации и конструктивное исполнение. Диапазон рабочих температур, требования к питанию, габариты, наличие принудительного охлаждения.

Практическая рекомендация: сначала сформулируйте минимально необходимые характеристики под текущие задачи, затем оцените запас по частоте, памяти и возможностям расширения. Избыточные характеристики увеличивают стоимость, но недостаточные параметры приводят к необходимости скорой замены прибора.

При необходимости формирования сложных произвольных форм с высокой верностью следует обратить внимание на приборы с технологией SiFi. Если приоритетом является универсальность и удобство дистанционного управления, подходят модели с развитым набором интерфейсов и модуляций. Для задач, связанных с цифровыми системами связи и IQ-сигналами, выбирают генераторы с встроенным IQ-модулятором и опциональными режимами.

9. Особенности эксплуатации и метрологическое обеспечение

Эксплуатация программируемых генераторов сигналов требует соблюдения ряда правил, обеспечивающих сохранность метрологических характеристик и безопасность работы.

Перед началом работы необходимо убедиться в правильности подключения нагрузки. Выход генератора рассчитан на номинальное сопротивление 50 Ом. Работа на несогласованную нагрузку приводит к искажению формы сигнала и может вызвать повреждение выходного каскада. При необходимости работы на высокоомную нагрузку следует учитывать коэффициент пересчёта амплитуды.

Важным условием является обеспечение нормального теплового режима. Не закрывайте вентиляционные отверстия, соблюдайте минимальные расстояния до окружающих предметов. После хранения или транспортировки в условиях, отличающихся от рабочих, прибор должен пройти выдержку в нормальных условиях не менее двух часов.

При работе с внешними интерфейсами следует использовать качественные кабели и соблюдать правила защиты от статического электричества. Подключение и отключение кабелей рекомендуется выполнять при выключенном выходе генератора.

Метрологическое обеспечение генераторов сигналов осуществляется в соответствии с требованиями государственной системы обеспечения единства измерений. Приборы, применяемые в сфере государственного регулирования, подлежат утверждению типа и периодической поверке. Межповерочный интервал устанавливается при утверждении типа средства измерений и обычно составляет один год.

В процессе поверки контролируются:

• погрешность установки частоты;
• погрешность установки амплитуды;
• нелинейность и коэффициент гармоник;
• параметры импульсных сигналов (длительность фронта/спада, выброс);
• характеристики модуляции (при наличии соответствующих режимов).

Документация на прибор (руководство по эксплуатации) должна соответствовать требованиям ГОСТ 2.601 и ГОСТ 2.610. Пользователь обязан соблюдать указания по мерам безопасности, изложенные в руководстве.

Регулярное обновление программного обеспечения прибора позволяет устранять выявленные ошибки и получать доступ к новым функциям. Обновление обычно выполняется через USB-накопитель или сетевое подключение.

При длительном хранении рекомендуется отключать прибор от сети, хранить в условиях, исключающих воздействие пыли, влаги и агрессивных сред. Перед повторным включением после длительного хранения следует провести внешний осмотр и контрольную проверку основных режимов.

Соблюдение правил эксплуатации и своевременное метрологическое обслуживание обеспечивают сохранение точности и надёжности программируемого генератора сигналов на протяжении всего срока службы.

При выборе и последующей эксплуатации генератора сигналов важно учитывать не только текущие задачи, но и перспективы развития измерительной системы. Модульная архитектура, поддержка программирования и возможность расширения функционала позволяют использовать прибор максимально эффективно. Если требуется купить генератор с нужным набором характеристик, следует внимательно сопоставить технические параметры с требованиями конкретной измерительной задачи и оценить доступные опции. Актуальная цена и комплект поставки зависят от выбранной конфигурации и наличия дополнительных модулей. Правильно подобранный программируемый генератор сигналов становится надёжным инструментом как для повседневной лабораторной работы, так и для построения сложных автоматизированных измерительных комплексов.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
