RIGOL DG822 Pro генератор сигналов произвольной формы
5
Арт. DG822 Pro
60 231.60 ₽
Характеристики
Номер в госреестре СИ
:
95940-25
Описание
RIGOL DM858 — современный цифровой мультиметр 5 ½ разрядов, разработанный для точных полевых и лабораторных измерений. Прибор сочетает компактность, удобный сенсорный интерфейс, расширенные коммуникационные возможности и высокую надёжность. Благодаря поддержке USB, LAN и Web-control мультиметр легко интегрируется в инфраструктуру предприятия, а питание от USB Type-C обеспечивает мобильность в условиях выезда и ограниченного энергоснабжения.
Устройство предоставляет расширенный набор функций и режимов измерений, что делает RIGOL DM858 универсальным решением как для сервисных задач, так и для инженерных исследований. Сенсорный экран диагональю 7 дюймов облегчает навигацию, ускоряет работу с меню и повышает удобство визуального контроля параметров. Совмещение компактного форм-фактора и возможностей удалённого управления позволяет использовать прибор в широком спектре технических сценариев.
Отличительные особенности генератора сигналов RIGOL DG822 Pro
- Высокое разрешение 5 ½ разрядов для точных многопараметрических измерений.
- Базовая погрешность 0,03% для стабильных и воспроизводимых результатов.
- Скорость до 125 измерений в секунду для динамичных тестов.
- Компактный корпус и питание от USB Type-C для мобильной эксплуатации.
- Сенсорный 7-дюймовый дисплей для наглядного отображения данных.
- Поддержка USB, LAN и Web-control для интеграции в автоматизированные стенды.
- Универсальный набор электрических измерений для широкого круга задач.
- Удобная навигация и ускоренный доступ к основным режимам.
- Возможность удалённого мониторинга и управления прибором.
- Надёжная конструкция, подходящая для работы в полевых условиях.
Сферы применения генератора сигналов произвольной формы RIGOL DG822 Pro
- Лабораторные исследования и инженерные испытания.
- Полевые проверки и диагностика электрооборудования.
- Наладка и сервис промышленных систем управления.
- Интеграция в автоматизированные измерительные стенды.
- Контроль параметров электронных устройств в производственных процессах.
- Диагностика силовых и низковольтных цепей.
- Разработка и тестирование электротехнических решений.
- Мониторинг измерений в обслуживающих и сервисных подразделениях.

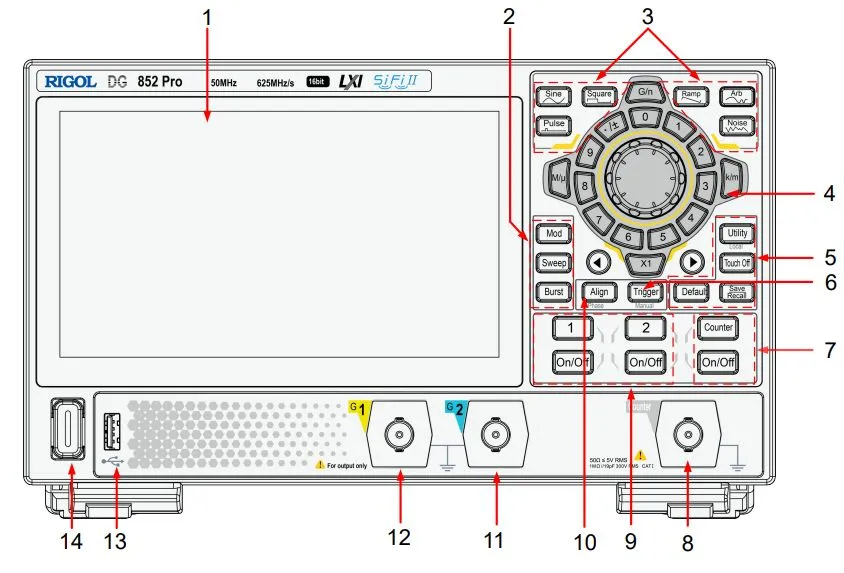

Элементы управления и интерфейс генератора сигналов произвольной формы серии RIGOL DG800 Pro
- 7-дюймовый сенсорный экран
- Область выбора режима вывода (Mod, Sweep, Burst)
- Область выбора основной волны (Sine, Square, Pulse, Ramp, Arb, Noise)
- Область ввода параметров
- Клавиши быстрого управления (Utility, Touch Off, Saeve/Recall, Default)
- Клавиша ручного запуска
- Область управления частотомером (Counter, On/Off)
- Входной разъем для сигнала, измеряемого частотомером
- Область управления выходом канала
- Клавиша выравнивания
- Выходной разъем CH2
Разъём BNC, выходное сопротивление 50 Ом. При включении выводит сигнал текущей конфигурации. - Выходной разъем CH1
Разъём BNC, выходное сопротивление 50 Ом. При включении выводит сигнал текущей конфигурации. - Интерфейс USB HOST
- Клавиша питания

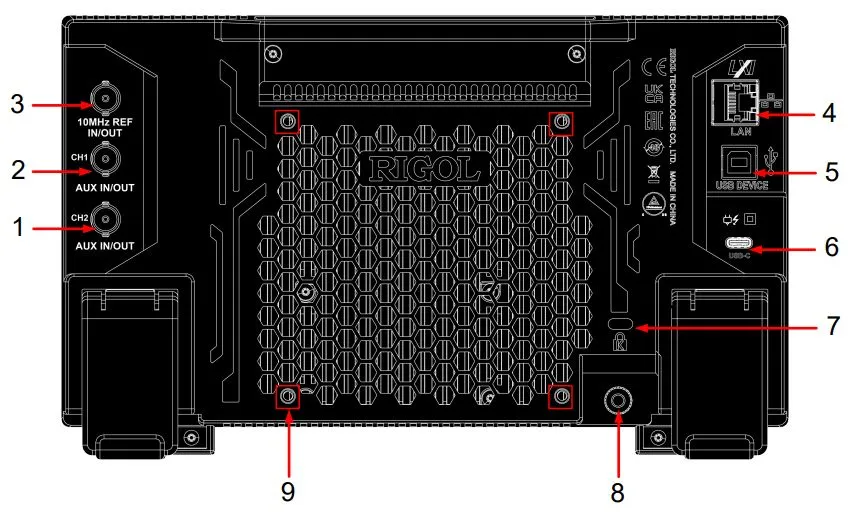

- CH2 AUX IN/OUT — разъём BNC: синхровыход, вход модуляции, вход/выход триггера для CH2.
- CH1 AUX IN/OUT — разъём BNC: синхровыход, вход модуляции, вход/выход триггера для CH1.
- Вход/выход 10 МГц — разъём BNC для внешней синхронизации или вывода опорного сигнала 10 МГц.
- LAN — сетевой интерфейс для подключения к сети, удалённого управления и работы по SCPI-командам.
- USB-УСТРОЙСТВО —Подключите прибор к ПК
- SB Type-C — разъём питания USB PD 15 В / 3 А (адаптер в комплекте).
- Замок безопасности — отверстие для стандартного замка ПК/ноутбука.
- Клемма заземления — для подключения корпуса к заземлению.
- Крепёжные отверстия — стандарт 100 × 100 мм, винты M4.

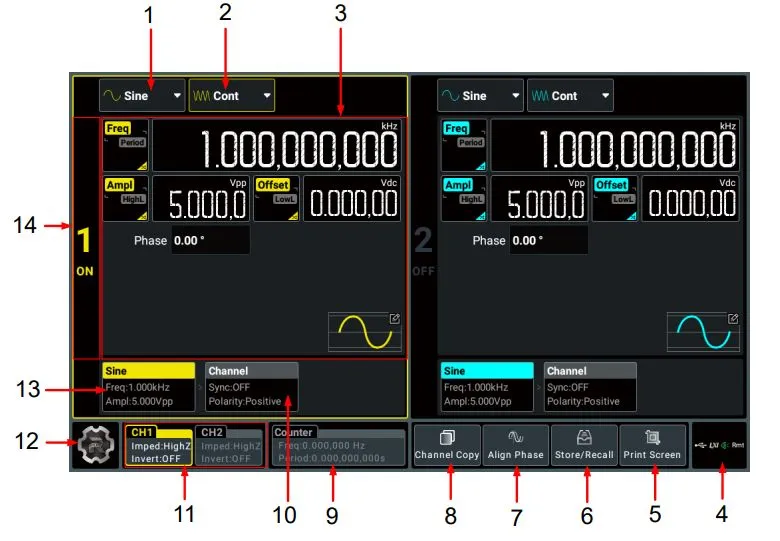

- Тип волны — выбор формы сигнала.
- Режим выхода — непрерывный, модуляция, Sweep, Burst, Sequence
- Настройка параметров — параметры сигнала и канала.
- Область уведомлений — USB, LAN, звук, удалённый доступ, дата/время.
- Скриншот — сохранение экрана.
- Сохранение/вызов — меню памяти настроек.
- Выравнивание фазы — синхронизация фаз каналов.
- Копирование канала — перенос настроек между каналами.
- Частотомер — отображение частоты и периода.
- Вкладка канала — настройки канала.
- Метки каналов — статус CH1/CH2, выбор канала.
- Навигация функций — быстрый доступ к меню.
- Вкладка формы волны — тип сигнала, частота, амплитуда.
- Идентификатор канала — включение/выключение CH1 или CH2.
Дополнительные преимущества генератора сигналов произвольной формы серии RIGOL DG800 Pro
Высокая точность генерации
DG800 Pro обеспечивает стабильный выходной сигнал с низким уровнем искажений, высокой точностью установки частоты и амплитуды, что особенно важно при калибровке и испытаниях оборудования.
7-дюймовый цветной сенсорный экран
Большой современный дисплей с сенсорным управлением делает настройку параметров быстрой и удобной. Все основные функции доступны в несколько касаний.

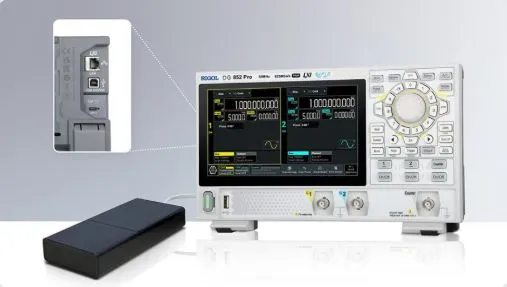

Современный разъём USB Type-C
Интерфейс Type-C используется для подключения и обмена данными, обеспечивая удобную интеграцию прибора в рабочее место инженера или лабораторию.
Компактный и стильный корпус
Эргономичный дизайн прибора экономит место на столе, а продуманное расположение органов управления повышает комфорт ежедневной работы.
Быстрое время нарастания сигнала
Высокая скорость фронта позволяет формировать качественные импульсные сигналы для тестирования цифровых схем, логических устройств и быстродействующей электроники.
Ультранизкий джиттер
Минимальные временные отклонения сигнала обеспечивают высокую стабильность формы волны и точность при работе с чувствительными схемами и системами синхронизации.
Расширенные функции модуляции
Поддерживаются AM, FM, PM, ASK, FSK, PSK, PWM и другие виды модуляции, что делает прибор универсальным решением для разработки, обучения и испытаний.
Режим последовательностей
Позволяет создавать сложные сценарии генерации с автоматической сменой частоты, амплитуды, фазы и формы сигнала по заданному алгоритму.
Генерация до 20-й гармоники
Поддержка гармонических составляющих расширяет возможности моделирования сигналов и проведения специализированных испытаний.
Высокоточный частотомер
Встроенный частотомер обеспечивает быстрое и точное измерение частоты внешнего сигнала без использования дополнительного оборудования.
Технические характеристики генератора сигналов произвольной формы RIGOL DG822 Pro
| Параметры | Значения | ||
|---|---|---|---|
| Количество выходных каналов | 2 | ||
| Максимальное значение выходной частоты | 25 МГц | ||
| Максимальная дискретизация сигналов произвольной формы | 625 Мвыб/с | ||
| Формы сигналов | |||
| Синусоидальный сигнал | от 1 мкГц до 25 МГц | ||
| Прямоугольный сигнал | от 1 мкГц до 20 МГц | ||
| Пилообразный сигнал | от 1 мкГц до 1 МГц | ||
| Импульсный сигнал | от 1 мкГц до 10 МГц | ||
| Гармоники | от 1 мГц до 10 МГц | ||
| Последовательности | от 1 мкВыб/с до 312,5 Мвыб/с | ||
| Шум (0 дБм, по уровню -3 дБ) | >250 МГц | ||
| Произвольная форма | от 1 мкГц до 10 МГц | ||
| Разрешение по частоте | 1 мкГц или 12 бит | ||
| Точность (при 0°C ~ 40°C) |
±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности) |
||
| Синусоидальный сигнал | |||
| Гармонические искажения (тип, 0 дБм) |
10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц: < -50 дБн |
||
|
Общие гармонические искажения (тип, 1 ВПИК-ПИК) |
< 0,1% (10 Гц ~ 20 кГц) | ||
|
Негармонические искажения (тип, 1 ВПИК-ПИК) |
10 Гц ~ <10 МГц: < -65 дБн ≥10 МГц: < -60 дБн |
||
| Фазовый шум (тип, 1 ВПИК@10 кГц) | 20 МГц: < -110 дБн/Гц | ||
| Остаточный тактовый шум (тип, 0 дБм) | -60 дБм | ||
| Перекрёстные помехи между каналами (тип, 1 ВПИК-ПИК,смещение0 В) | < - 75 дБн | ||
| Неравномерность амплитуд (тип, относительно Sin 1 кГц, 1 ВПИК-ПИК) |
< 10 МГц: ± 0,1 дБ ≥10 МГц ~ < 50 МГц: ± 0,2 дБ |
||
| Фаза | - 360º ~ + 360º, разрешение 0,01º | ||
| Прямоугольный сигнал | |||
|
Время нарастания / спада, тип, при ≤ 2 ВПИК-ПИК, 50 Ом |
≤ 3 нс | ||
| Выброс, тип, при 0 дБм и f > 1 кГц | < 5 % | ||
| Джиттер (СКЗ), тип, при 0 дБм и f> 1 кГц | 200 пс | ||
| Фаза | - 360º ~ + 360º, разрешение 0,01º | ||
| Пилообразный сигнал | |||
| Нелинейность, тип (1 кГц, 1 ВПИК, симметрия 100 %, в диапазоне амплитуд 10-90 % | < 0,1 % от пиковой мощности | ||
| Симметрия | от 0 до 100 % | ||
| Фаза | - 360º ~ + 360º, разрешение 0,01º | ||
| Импульсный сигнал | |||
| Длительность импульса | от 9 нс ~ период импульса – 9 нс (ограничена текущей частотой установки) | ||
| Разрешение | 100 пс или 5 бит | ||
| Коэффициент заполнения | 0,01 % ~ 99,99 % | ||
| Время нарастания/спада | 3 нс~0,625*период импульса | ||
| Время задержки в непрерывном режиме | 0 пс ~ период – [ширина импульса + 0,8*(время нарастания фронта + время спада фронта)] | ||
| Выброс, тип (0 дБм, f >1 кГц) | < 5 % | ||
| Джиттер, тип (СКЗ) 0 дБм, >1 кГц | 200 пс | ||
| Фаза | - 360º ~ + 360º, разрешение 0,01º | ||
| Шум | |||
| Тип | Белый шум | ||
| Произвольная форма | |||
|
Время нарастания / спада, тип при ≤ 1 ВПИК-ПИК |
≤ 5 нс | ||
| Джиттер (СКЗ), тип 0 дБм, f >1 кГц | 200 пс | ||
| Фаза | - 360º ~ + 360º, разрешение 0,01º | ||
| Гармоники | |||
| Порядок гармоник | ≤ 20 | ||
| Тип гармоник | последовательные гармоники, смешанные гармоники | ||
| Амплитуда гармоник | настраивается для каждой гармоники индивидуально | ||
| Фаза гармоник | настраивается для каждой гармоники индивидуально | ||
| Выходные параметры | |||
| Амплитуда (50 Ом) | 1 мВПИК-ПИК~ 10 ВПИК-ПИК | ||
| Амплитуда (высокий импеданс) | 2 мВПИК-ПИК~ 20 ВПИК-ПИК | ||
| Точность установки амплитуды |
±(1 % от значения настройки +2 мВПИК-ПИК) (50 Ом) ±(1 % от настройки +5 мВПИК-ПИК) (высокий импеданс) |
||
| Разрешение по амплитуде | 0,1 мВПИК-ПИК, 0,1 мВСКЗ, 1 мВ, 0,1 дБм или 4 цифры, в зависимости от того, что меньше | ||
| Единицы установки амплитуды | Vpp，Vrms，dBm，V | ||
| Диапазон смещения |
±5 ВПИК-ПИК(AC+DC)（50 Ом） ±10 ВПИК-ПИК(AC+DC)（высокий импеданс) |
||
| Точность смещения |
± (1% от заданного значения + 2 мВ DC + 0,5% от амплитуды (ВПИК-ПИК) (50 Ом) ± (1% от заданного значения + 5 мВ DC + 1% от амплитуды (ВПИК-ПИК) (высокий импеданс) |
||
| Разрешение смещения | 1 мВ или 4 бит | ||
| Выходное сопротивление | 50 Ом ± 1 % | ||
| Защита | от перегрузки | ||
| Модуляция | |||
| Типы поддерживаемой модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM | ||
| АМ | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) | |
| источник модуляции | внутренний, внешний | ||
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | ||
| глубина модуляции | 0 %~120 % | ||
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | ||
| ЧМ | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) | |
| источник модуляции | внутренний, внешний | ||
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | ||
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | ||
| ФМ | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) | |
| источник модуляции | внутренний, внешний | ||
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | ||
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | ||
| фаза | 0 º ~ + 360º, разрешение 0,01º | ||
| ASK, FSK, PSK | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) | |
| источник модуляции | внутренний, внешний | ||
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | ||
| количество позиций | 2 | ||
| ШИМ | несущая | импульсный сигнал | |
| источник модуляции | внутренний, внешний | ||
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | ||
| модулирующие частотывнутренней модуляции | 1 мГц~1 МГц | ||
| ширина заполнения | 0 %~49,99 % периода импульса | ||
| SUM (добавление к выходному сигналу дополнительного сигнала) | несущая | Синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) | |
| источник суммирования (для добавления) | Синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна, форма волны канала | ||
| диапазон суммирования |
0 %~100 % от заданного значения размаха сигнала (ВПИК-ПИК) |
||
| Пакетные последовательности | |||
| Несущая | Синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна (кроме постоянного тока) | ||
| Количество пакетов | 1 ~ 1000000 или без ограничений | ||
| Период пакета | 4 мкс ~ 8000 с | ||
| Фаза пакета | - 360º ~ + 360º, разрешение 0,01º | ||
| Задержка | 0 ~ 20 с | ||
| Источник | Внешний триггер | ||
| Синхронизация | Внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер | ||
| Характеристики развёртки | |||
| Тип | Линейная, логарифмическая, ступенчатая | ||
| Несущая | Синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) | ||
| Время сканирования | 1 мс ~ 250000 с | ||
| Частота запуска/остановки | Соответствует верхнему и нижнему пределам несущих частот (согласно форме сигнала) | ||
| Время удержания/возврата | 0 ~ 3600 с | ||
| Направление | Вверх, вниз | ||
| Источник синхронизации | Внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем | ||
| Метка | Задний фронт синхросигнала (программируется) | ||
| Характеристики дискретизации | |||
| Частота дискретизации | 1 мквыб/с ~ 312,5 Мвыб/с | ||
| Точность частоты дискретизации | 10-6выб/с | ||
| Разрешение частоты дискретизации | 1 мквыб/с или 12 бит | ||
| Глубина записи сигнала | 32 точки/канал ~ 2 Мточек/канал (8 Мточек/канал – опционально) | ||
| Количество сигналов | 64 | ||
| Количество циклов | 0 ~ 256 | ||
| Негармонические искажения (1,25 Гвыб/с, 1 ВПИК-ПИК) | < - 60 дБн | ||
| Режим фильтрации | Нормальный, пошаговый, интерполяция | ||
| Частотомер | |||
| Измеряемый параметр |
Частота, период, длительность положительного/ отрицательного импульса, коэффициент заполнения |
||
| Входной импеданс | 50 Ом ± 2 %, 1 МОм ± 5 % | ||
|
Точность подсчёта в диапазонах частот |
0~250 МГц: 7 разрядов 250 MГц~500 МГц: 6 рязрядов |
||
| Уровень срабатывания триггера | 0 В | ||
| Развязка по входу |
50 Ом: DC 1 MОм: AC/DC |
||
| Входная амплитуда | 50 Ом - 100 мВПИК-ПИК~ 2 ВПИК-ПИК | ||
| 1 MОм - 500 мВПИК-ПИК~ 5 ВПИК-ПИК(ВAC+DC) | |||
| Критический уровень входного сигнала (уровень разрушения входа) | 50 Ом | 4 ВПИК-ПИК | |
| 1 MОм | 5 ВПИК-ПИК | ||
| Диапазоны измеряемых частот | 50 Ом | DC ~ 250 МГц | |
| 250 МГц ~ 500 МГц | |||
| 1 MОм | DC ~ 250 МГц | ||
| Эффективная частота сигнала | 50 Ом | DC ~ 500 МГц | |
| 1 MОм | DC ~ 250 МГц (DC развязка) | ||
| Подавление высоких частот | 60 кГц (только для нагрузки 1 МОм) | ||
| Разъём | BNC, задняя панель | ||
| Параметры дополнительных входов/выходов | |||
| Вход внешней модуляции | диапазон входных сигналов |
ASK, FSK, PSK: 3,3 В логический уровень AM, FM, PM, PWM: ± 5 В полный диапазон |
|
| диапазон входных частот | DC~100 кГц（1 Мвыб/с） | ||
| входное сопротивление | 10 кОм ± 10 % | ||
| Вход внешней синхронизации/стробируемый пакетный вход | уровень | TTL совместимый | |
| импеданс | 10 кОм ± 10 % | ||
| рабочий фронт | передний/задний (опционально) | ||
| минимальная ширина импульса | 100 нс | ||
| диапазон задержки триггера | 0 ~ 20 с | ||
| разрешение задержки триггера | 100 пс или 5 цифр | ||
| джиттер (СКЗ) от входа триггера до выхода сигнала, пакетный режим | 1,5 нс | ||
| Выход синхронизации | уровень | TTL-совместимый | |
| выходное сопротивление | 50 Ом ± 5% | ||
| джиттер тип (СКЗ, непрерывный сигнал) | 1,5 нс | ||
| Вход опорной частоты | импеданс | 1 кОм | |
| развязка | AC | ||
| уровень входных сигналов | 100 мВПИК-ПИК~ 5 ВПИК-ПИК | ||
| допустимый разброс входного сигнала (более-блокировка) | 10 МГц ± 100 Гц | ||
| Выход опорной частоты | импеданс | 50 Ом | |
| развязка | AC | ||
| уровень входных сигналов, тип | 1,2 ВПИК-ПИК | ||
| Общие характеристики | |||
| Тип дисплея | 7” сенсорный экран цветного изображения 1024 х 600 | ||
| Выход на рабочий режим | не менее 20 минут | ||
| Электропитание | USB PD 15 В, 3А | ||
| Потребляемая мощность | не более 45 Вт | ||
| Рабочий диапазон температур | от 0 °C до +40 °C | ||
| Габариты | 266 х 165 х 80 мм | ||
| Вес | 1,78 кг (в упаковке 2,78 кг) | ||
| Интерфейсы связи | |||
| LAN | 1 штук, задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C | ||
| Web Control | IP-адрес | ||
| USB Host | 1 штук, передняя панель | ||
| USB Device | 1 штук, задняя панель, поддержка протокола TMC | ||
Комплект поставки генератора RIGOL DG822 Pro
- Кабель питания
- USB кабель
- BNC кабель CB-BNC-BNC-MM-100
- Рук-во пользователя
