1. Введение. Назначение генератора сигналов и область применения

Генератор сигналов представляет собой прецизионный источник электрических колебаний заданной формы, частоты, амплитуды и фазы. Современные приборы этого класса, к которым относятся генераторы сигналов произвольной формы серий DG1000Z, DG4000 и DG900Pro, построены на основе технологии прямого цифрового синтеза (DDS). Такая архитектура обеспечивает высокую стабильность частоты, низкий уровень гармонических искажений и возможность формировать не только классические сигналы (синус, прямоугольник, треугольник, пила, импульс), но и сложные произвольные формы, шум, гармоники, а также сигналы с различными видами модуляции.

Основное назначение генератора сигналов — воспроизведение эталонных или тестовых воздействий для проверки, настройки, калибровки и исследования радиоэлектронной аппаратуры. Прибор используется при разработке и производстве измерительных систем, средств связи, систем автоматики, медицинской техники, а также в учебном процессе и научно-исследовательских работах. Типичные задачи включают проверку полосы пропускания усилителей, тестирование аналого-цифровых преобразователей, исследование переходных процессов, настройку фильтров, проверку систем синхронизации и формирование опорных сигналов для частотомеров и осциллографов.

Ключевым преимуществом генераторов на базе DDS является возможность точной установки частоты с разрешением до единиц микрогерц и независимое управление амплитудой и фазой по каждому каналу. Для двухканальных моделей характерна возможность задания относительной фазы между каналами, что особенно важно при работе с дифференциальными сигналами или при формировании квадратурных колебаний. Выходной импеданс большинства современных генераторов составляет 50 Ом, что обеспечивает согласование с высокочастотными нагрузками и минимизирует отражения.

Принцип работы генератора сигналов произвольной формы основан на цифровом представлении сигнала в виде массива отсчётов, которые считываются с определённой частотой дискретизации и преобразуются в аналоговую форму с помощью цифро-аналогового преобразователя. Частота выходного сигнала определяется соотношением:

где \( f_s \) — частота дискретизации, \( N \) — шаг приращения фазы (фаза-накопитель), \( M \) — длина таблицы отсчётов. Изменение \( N \) позволяет плавно перестраивать частоту без разрывов фазы. Для синусоидального сигнала дополнительно применяется таблица синуса, хранящаяся в памяти прибора, что обеспечивает низкий коэффициент нелинейных искажений.

Генераторы сигналов применяются не только как источники тестовых воздействий, но и как имитаторы реальных сигналов окружающей среды. Например, можно воспроизвести сигнал с модуляцией, характерной для радиоканала, или сформировать последовательность импульсов с заданной длительностью фронта и среза для проверки быстродействия цифровых схем. Возможность наложения шума позволяет оценивать устойчивость аппаратуры к помехам. Встроенный частотомер, имеющийся в ряде моделей, расширяет функциональность прибора, позволяя измерять частоту внешних сигналов без использования отдельного частотомера.

Правильная эксплуатация генератора сигналов начинается с понимания его возможностей и ограничений. Максимальная выходная частота зависит от модели и формы сигнала: для синуса она обычно выше, чем для прямоугольника или произвольной формы. Амплитуда ограничена допустимым напряжением на выходе и нагрузочной способностью. При работе с высокоомными нагрузками необходимо учитывать влияние выходного делителя и правильно выбирать режим отображения амплитуды (пиковое значение или среднеквадратичное).

В дальнейшем изложении рассматриваются практические аспекты работы с генераторами сигналов: требования безопасности, порядок подключения, назначение органов управления, последовательность первичной настройки и правила формирования сигналов различной сложности. Материал ориентирован на пользователей, имеющих базовые знания в области радиоэлектроники, и построен так, чтобы после его изучения можно было уверенно выполнять типовые операции по настройке и подключению генератора сигналов.

Приобретите генератор произвольной формы DG1022Z для формирования сложных тестовых сигналов без искажений.

2. Меры безопасности при работе с генератором сигналов

Работа с генератором сигналов связана с воздействием электрического напряжения и требует строгого соблюдения мер безопасности. Перед первым включением необходимо внимательно ознакомиться с указаниями по безопасности, приведёнными в руководстве по эксплуатации конкретного прибора. Нарушение этих требований может привести к поражению электрическим током, повреждению самого генератора или подключённого к нему оборудования.

Первое и наиболее важное правило — использование только штатного сетевого шнура питания, рассчитанного на напряжение и ток, соответствующие условиям эксплуатации. Генератор должен быть заземлён через защитный проводник сетевого шнура. Подключение клеммы защитного заземления к контуру заземления помещения должно быть выполнено до подключения любых сигнальных кабелей. Запрещается эксплуатировать прибор при повреждённой изоляции сетевого шнура или при отсутствии надёжного контакта в розетке.

Перед подключением генератора к измеряемой схеме или нагрузке необходимо убедиться, что выходные разъёмы обесточены (кнопки Output выключены). Не допускается подача внешнего напряжения на выходные разъёмы генератора. Максимально допустимое напряжение на входах внешней модуляции, синхронизации и опорной частоты обычно ограничено значениями порядка ±5…±7 В; превышение этих значений может вывести из строя входные цепи.

При работе с высокочастотными сигналами следует учитывать возможность появления наведённых напряжений на экранах кабелей. Все кабели, подключаемые к генератору, должны иметь исправную оплётку и надёжный контакт экрана с корпусом разъёма. Перед подключением кабеля рекомендуется снять статический заряд, коснувшись рукой заземлённой поверхности.

Запрещается открывать корпус генератора при включённом питании. Внутри прибора присутствует опасное напряжение. Ремонт и регулировку должен выполнять только квалифицированный персонал сервисного центра. При появлении запаха гари, дыма или необычных звуков необходимо немедленно отключить прибор от сети и обратиться в сервисную службу.

Особое внимание уделяется условиям окружающей среды. Генератор сигналов должен эксплуатироваться при температуре и влажности, указанных в технических характеристиках. Не допускается работа в условиях повышенной влажности, при наличии токопроводящей пыли или в атмосфере, содержащей агрессивные газы. Прибор следует устанавливать на устойчивую горизонтальную поверхность с обеспечением свободной циркуляции воздуха вокруг вентиляционных отверстий.

При подключении генератора к другим приборам (осциллографам, частотомерам, спектроанализаторам) необходимо соблюдать принцип единой точки заземления, чтобы исключить образование паразитных контуров и наводок. Если оборудование подключено к разным фазам сети, рекомендуется использовать развязывающие трансформаторы или специальные устройства защиты.

В соответствии с общими требованиями безопасности электроустановок все металлические части корпуса генератора должны иметь надёжный электрический контакт с защитным заземлением. Проверка сопротивления заземления выполняется в соответствии с действующими нормами. Периодическая поверка генератора сигналов как средства измерений проводится в сроки, установленные методикой поверки, с учётом государственной поверочной схемы для средств измерений времени и частоты, а также переменного электрического напряжения.

Соблюдение перечисленных мер безопасности является обязательным условием длительной и безотказной работы генератора сигналов и обеспечивает защиту оператора от поражения электрическим током.

3. Подготовка к работе и комплектность

Перед началом эксплуатации генератора сигналов необходимо выполнить ряд подготовительных операций. В первую очередь следует проверить комплектность поставки. Типовой комплект включает сам прибор, сетевой шнур питания, кабель USB, один или несколько кабелей BNC, краткую инструкцию по эксплуатации и, в ряде случаев, кабель заземления и адаптер питания. Для генераторов серии DG900Pro дополнительно может поставляться адаптер питания USB Type-C. Сохраните упаковочную тару до завершения входного контроля и поверки прибора.

Внешний осмотр включает проверку отсутствия механических повреждений корпуса, разъёмов, кнопок и экрана. Особое внимание уделяется состоянию выходных BNC-разъёмов: контакты должны быть чистыми, без следов окисления и деформации. При обнаружении повреждений транспортировочной упаковки или самого прибора следует составить акт и обратиться к поставщику.

После извлечения прибора из упаковки рекомендуется выдержать его при комнатной температуре не менее двух часов, если транспортировка производилась при отрицательных температурах. Это исключает образование конденсата на внутренних элементах. Установите генератор на ровную поверхность, обеспечив зазор не менее 5–10 см от стен и других приборов для свободной вентиляции.

Перед первым включением убедитесь, что переключатель напряжения сети (если он имеется) установлен в положение, соответствующее напряжению питающей сети. Для большинства современных генераторов сигналов серий DG1000Z, DG4000 и DG900Pro питание осуществляется от сети 100–240 В без переключения. Подключите сетевой шнур к разъёму на задней панели и к заземлённой розетке.

Проверьте наличие и исправность кабелей BNC, которые будут использоваться для подключения нагрузки. Для точных измерений на высоких частотах рекомендуется применять кабели с волновым сопротивлением 50 Ом и качественными разъёмами. Длина кабеля должна быть минимально необходимой, чтобы уменьшить затухание и фазовые искажения.

Если генератор планируется использовать в составе автоматизированной измерительной системы, подготовьте интерфейсные кабели USB или Ethernet. Для удалённого управления через GPIB потребуется соответствующий адаптер. Перед подключением интерфейсных кабелей питание генератора должно быть выключено.

Входной контроль может включать проверку базовых функций: включение прибора, появление изображения на экране, переключение форм сигнала и контроль наличия сигнала на выходе с помощью осциллографа. При выявлении неисправностей дальнейшая эксплуатация не допускается до устранения дефектов.

После завершения подготовительных операций генератор сигналов готов к подключению и настройке. Все последующие действия выполняются в соответствии с последовательностью, описанной в следующих разделах.

4. Подключение генератора сигналов к сети питания и нагрузке

Правильное подключение генератора сигналов определяет не только безопасность работы, но и качество формируемого сигнала. Рассмотрим последовательность действий подробно.

Подключение к сети питания выполняется в первую очередь. Вставьте вилку сетевого шнура в розетку с исправным защитным заземлением. Убедитесь, что напряжение сети находится в допустимых пределах. Нажмите кнопку включения питания на передней панели. После завершения процедуры самотестирования на экране появится основной интерфейс пользователя. Если прибор переходит в ждущий режим, повторное нажатие кнопки питания выводит его в рабочее состояние.

Подключение нагрузки производится только после включения генератора и установки необходимых параметров сигнала. Выходные разъёмы каналов CH1 и CH2 имеют стандартное исполнение BNC и номинальный импеданс 50 Ом. Перед подключением кабеля убедитесь, что кнопка Output соответствующего канала выключена (подсветка отсутствует). Это предотвращает появление на нагрузке сигнала в момент подключения и защищает как генератор, так и подключаемое устройство.

Соедините выход генератора с входом исследуемого устройства или с осциллографом с помощью качественного BNC-кабеля. При работе с высокоомной нагрузкой (например, 1 МОм вход осциллографа) генератор автоматически или по выбору пользователя может учитывать коэффициент деления. В меню настройки выходного импеданса следует выбрать значение, соответствующее реальной нагрузке: 50 Ом или High-Z. Неправильный выбор импеданса приводит к ошибке в два раза при отображении амплитуды.

Для двухканальных генераторов сигналы с каналов CH1 и CH2 могут подаваться на разные входы одного прибора или на разные устройства. При необходимости синхронной работы каналов используется режим установки относительной фазы. Выходы синхронизации (Sync) формируют TTL-совместимый импульс, синхронизированный с выходным сигналом канала, и могут быть подключены к входу внешней синхронизации осциллографа или другого генератора.

На задней панели большинства генераторов сигналов расположены дополнительные разъёмы:

Подключение внешней опорной частоты 10 МГц позволяет синхронизировать генератор с другими приборами измерительной системы и повысить долговременную стабильность частоты. При использовании внешнего опорного сигнала необходимо убедиться в его качестве: уровень и форма должны соответствовать требованиям руководства по эксплуатации.

При подключении генератора к нагрузке, содержащей постоянную составляющую напряжения, следует использовать разделительный конденсатор или специальный аттенюатор с развязкой по постоянному току. Подача постоянного напряжения на выход генератора может привести к повреждению выходного каскада.

После выполнения всех подключений проверьте надёжность контактов. Слегка потяните кабели — они не должны выпадать из разъёмов. Включите выход канала кнопкой Output и убедитесь в наличии сигнала на нагрузке с помощью осциллографа или другого индикатора.

При работе с длинными кабелями или на частотах выше нескольких десятков мегагерц необходимо учитывать волновые эффекты. Для минимизации отражений нагрузка должна быть согласована с волновым сопротивлением кабеля. В случае рассогласования применяют согласующие аттенюаторы или терминаторы.

Правильно выполненное подключение генератора сигналов к сети и нагрузке является основой для последующей точной настройки параметров сигнала и обеспечивает стабильную работу измерительной системы.

5. Органы управления передней и задней панелей

Эффективная работа с генератором сигналов невозможна без уверенного знания назначения органов управления. Современные приборы серий DG1000Z, DG4000 и DG900Pro имеют развитый пользовательский интерфейс, сочетающий аппаратные кнопки, многофункциональную ручку и цветной жидкокристаллический дисплей.

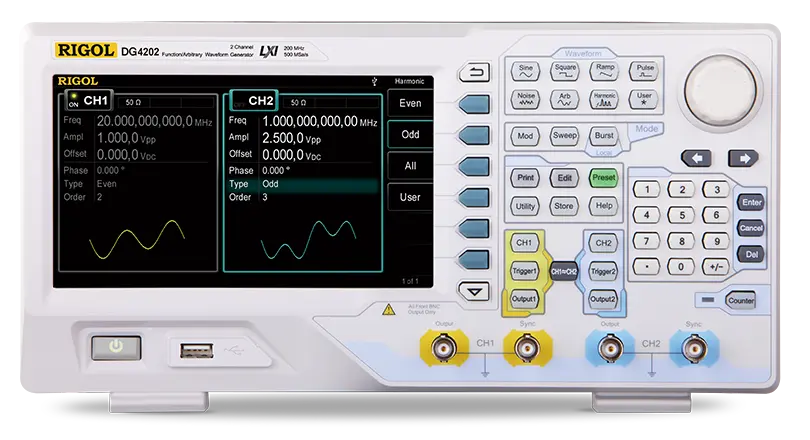

На передней панели расположены следующие основные элементы. В левой части обычно находится кнопка включения питания. Рядом с ней — разъём USB Host, предназначенный для подключения флеш-накопителей с файлами произвольных форм сигналов и для сохранения настроек и скриншотов. Центральное место занимает цветной дисплей, на котором отображаются параметры обоих каналов, форма сигнала, меню и служебная информация.

Справа от дисплея расположены программные клавиши (softkeys), назначение которых меняется в зависимости от выбранного меню. Под дисплеем или сбоку находятся кнопки выбора формы сигнала: Sine, Square, Ramp, Pulse, Noise, Arb и другие. Нажатие соответствующей кнопки сразу переводит канал в режим формирования выбранной формы и открывает меню её параметров.

Кнопки CH1 и CH2 служат для выбора активного канала. Подсветка кнопки указывает, какой канал в данный момент редактируется. Кнопки Output1 и Output2 включают и выключают выход соответствующего канала. При включённом выходе кнопка подсвечивается, и на разъёме присутствует сигнал.

Многофункциональная ручка (энкодер) используется для изменения числовых значений параметров. При вращении ручки значение изменяется с шагом, зависящим от выбранного разряда. Кнопки со стрелками позволяют перемещать курсор между разрядами числа. Цифровая клавиатура (если имеется) ускоряет ввод точных значений.

Кнопки меню Utility, Store, Trigger, Mod, Sweep, Burst открывают соответствующие разделы настроек. Кнопка Help вызывает встроенную справочную систему. Кнопка Return возвращает на предыдущий уровень меню.

На задней панели, помимо разъёма сетевого питания, расположены интерфейсные и служебные разъёмы. Разъём USB Device служит для подключения генератора к компьютеру в режиме удалённого управления. Разъём LAN (Ethernet) обеспечивает работу в сети по протоколам VXI-11 или Socket. Разъёмы 10 MHz In и 10 MHz Out используются для синхронизации по опорной частоте. Разъём внешней модуляции и запуска (Mod/Trig) принимает внешние сигналы управления.

Индикаторы на передней панели информируют о состоянии прибора: наличии сигнала на выходе, активном режиме модуляции, внешней синхронизации, перегрузке выхода и удалённом управлении. При появлении предупреждающих сообщений на экране следует немедленно обратить на них внимание и устранить причину.

Понимание назначения каждого органа управления позволяет быстро переходить между режимами работы и точно устанавливать требуемые параметры сигнала. В следующих разделах будет подробно рассмотрена последовательность первичного включения и базовой настройки генератора сигналов.

6. Первичное включение и базовая настройка

После выполнения всех подключений и проверки комплектности можно приступать к первичному включению генератора сигналов. Нажмите кнопку питания на передней панели. Прибор выполняет самотестирование, в ходе которого проверяются основные узлы: процессор, память, цифро-аналоговые преобразователи и выходные каскады. По завершении теста на экране отображается основной интерфейс с параметрами обоих каналов.

По умолчанию большинство генераторов сигналов серий DG1000Z, DG4000 и DG900Pro устанавливают синусоидальный сигнал частотой 1 кГц, амплитудой 5 В размах (пик-пик) и нулевым смещением. Выходы каналов при этом выключены. Это сделано для безопасности: сигнал появляется на разъёме только после явного включения кнопки Output.

Первым шагом базовой настройки является выбор активного канала. Нажмите кнопку CH1 или CH2. Подсветка кнопки указывает, какой канал в данный момент редактируется. Все последующие изменения параметров будут относиться к выбранному каналу. Для независимой работы каналов параметры устанавливаются поочерёдно.

Выберите форму сигнала нажатием соответствующей кнопки: Sine (синус), Square (прямоугольник), Ramp (пила или треугольник), Pulse (импульс), Noise (шум) или Arb (произвольная форма). После выбора формы открывается меню параметров, характерных именно для этой формы. Для синуса доступны частота, амплитуда, смещение и фаза. Для прямоугольника дополнительно появляется параметр скважности (duty cycle). Для импульса — длительность, время нарастания и спада фронта.

Установите частоту. Нажмите программную клавишу, соответствующую частоте, и введите значение с помощью цифровой клавиатуры или вращением многофункциональной ручки. Разрешение установки частоты у современных генераторов достигает 1 мкГц. При вводе значения обращайте внимание на единицы измерения: Гц, кГц, МГц. После подтверждения ввода частота фиксируется, и генератор начинает формировать сигнал с новым значением без разрыва фазы (при использовании DDS).

Аналогичным образом установите амплитуду. Амплитуда может отображаться в вольтах размах (Vpp), среднеквадратичных вольтах (Vrms) или в децибелах относительно 1 мВт (dBm). Выбор единиц выполняется в меню настройки амплитуды. Важно помнить, что при нагрузке 50 Ом и выборе High-Z отображаемое значение амплитуды будет отличаться в два раза. Правильный выбор выходного импеданса в меню Utility или в параметрах канала исключает эту ошибку.

Смещение (offset) позволяет добавить к переменному сигналу постоянную составляющую. Диапазон смещения ограничен максимально допустимым напряжением на выходе. При установке большого смещения амплитуда переменной составляющей автоматически уменьшается, чтобы не превысить допустимый размах напряжения.

После установки основных параметров включите выход канала кнопкой Output. Подсветка кнопки загорится, и сигнал появится на соответствующем BNC-разъёме. Подключите осциллограф к выходу и убедитесь, что форма, частота и амплитуда соответствуют установленным значениям. При необходимости скорректируйте параметры.

Для сохранения текущих настроек используйте меню Store. Можно сохранить конфигурацию во внутреннюю память прибора или на USB-накопитель. Это удобно при повторных измерениях с одинаковыми параметрами. Восстановление настроек выполняется через то же меню.

Базовая настройка завершена, когда на выходе присутствует стабильный сигнал требуемой формы с заданными частотой, амплитудой и смещением. Дальнейшая работа заключается в уточнении параметров и переходе к более сложным режимам.

7. Настройка параметров выходного сигнала

Точная настройка параметров выходного сигнала является основной задачей при работе с генератором. Рассмотрим ключевые параметры и особенности их установки.

Частота сигнала задаётся с высоким разрешением. Связь между частотой \( f \) и периодом \( T \) выражается простым соотношением:

При работе с импульсными сигналами часто удобнее задавать период или длительность импульса, а частота рассчитывается автоматически. В меню параметров импульса обычно доступны как частота, так и период.

Амплитуда сигнала может быть задана несколькими способами. Наиболее распространённые единицы:

При изменении единиц измерения генератор автоматически пересчитывает отображаемое значение. Для синусоидального сигнала связь между размахом и среднеквадратичным значением имеет вид:

Смещение постоянной составляющей (DC Offset) добавляется к переменному сигналу. Результирующее напряжение на выходе не должно превышать максимально допустимое значение, указанное в технических характеристиках. При приближении к пределу генератор может автоматически ограничивать амплитуду или выдавать предупреждение.

Фаза сигнала задаётся в градусах в диапазоне от 0° до 360°. Для двухканальных генераторов особенно важна относительная фаза между каналами CH1 и CH2. Установка относительной фазы позволяет формировать квадратурные сигналы (сдвиг 90°), противофазные сигналы (180°) или сигналы с произвольным сдвигом. Изменение фазы одного канала относительно другого происходит без нарушения непрерывности сигнала.

Для прямоугольного сигнала ключевым параметром является коэффициент заполнения (duty cycle), выражаемый в процентах. Он определяет отношение длительности импульса высокого уровня к периоду. Диапазон установки обычно составляет от 0,01 % до 99,99 % в зависимости от частоты. На высоких частотах диапазон сужается из-за ограничений на минимальную длительность импульса.

Для импульсного сигнала дополнительно настраиваются время нарастания (rise time) и время спада (fall time) фронтов. Возможность независимой регулировки фронтов позволяет имитировать реальные сигналы с ограниченной скоростью переключения. Минимальные значения фронтов зависят от модели и обычно составляют единицы наносекунд.

При работе с произвольной формой сигнала (Arb) параметры частоты и амплитуды сохраняют своё значение, но форма определяется загруженным массивом отсчётов. Длина массива и частота дискретизации влияют на максимальную частоту воспроизведения. Для точного воспроизведения высокочастотных составляющих произвольной формы необходимо выбирать генератор с достаточной частотой дискретизации.

Все изменения параметров вступают в силу сразу после подтверждения ввода. Генератор на базе DDS обеспечивает гладкий переход без выбросов и разрывов фазы, что особенно важно при непрерывных измерениях.

8. Управление режимами модуляции и специальными функциями

Современные генераторы сигналов поддерживают широкий набор видов модуляции и специальных режимов, которые значительно расширяют область применения прибора. Управление этими режимами выполняется через меню Mod, Sweep и Burst.

Амплитудная модуляция (AM) позволяет изменять амплитуду несущего сигнала в соответствии с модулирующим сигналом. Глубина модуляции задаётся в процентах и определяет степень изменения амплитуды. Источник модуляции может быть внутренним (с выбором формы модулирующего сигнала) или внешним (через разъём на задней панели). При внутренней модуляции частота модулирующего сигнала устанавливается независимо от частоты несущей.

Частотная модуляция (FM) изменяет частоту несущей. Девиация частоты задаёт максимальное отклонение от центральной частоты. Фазовая модуляция (PM) работает аналогично, но изменяет фазу сигнала. Для цифровых видов манипуляции (ASK, FSK, PSK) параметры задаются несколько иначе: устанавливается частота или амплитуда манипуляции и скорость передачи символов.

Режим свипирования (Sweep) обеспечивает плавное изменение частоты в заданном диапазоне. Можно выбрать линейный или логарифмический закон изменения частоты, время свипирования и направление (вверх, вниз или туда-обратно). Свипирование используется для исследования амплитудно-частотных характеристик устройств.

Режим пачки импульсов (Burst) формирует ограниченное число периодов сигнала по внешнему или внутреннему запуску. Количество периодов в пачке, период повторения пачек и режим запуска настраиваются в соответствующем меню. Этот режим широко применяется при тестировании цифровых схем и устройств с импульсным питанием.

Для генерации гармоник в ряде моделей доступна специальная функция, позволяющая сформировать сигнал, содержащий основную частоту и выбранные гармоники с заданными амплитудами и фазами. Количество гармоник может достигать 16. Такая возможность удобна при исследовании нелинейных искажений и тестировании систем с гармониками.

Наложение шума на основной сигнал выполняется через меню добавления шума. Уровень шума задаётся относительно амплитуды основного сигнала. Эта функция применяется для оценки помехоустойчивости аппаратуры.

При работе с любым видом модуляции важно контролировать, чтобы результирующий сигнал не выходил за допустимые пределы по амплитуде и частоте. Генератор обычно предупреждает о нарушении ограничений. После настройки модуляции включите выход и проверьте форму сигнала на осциллографе или анализаторе спектра.

9. Синхронизация и подключение к внешним устройствам

Синхронизация генератора сигналов с другими приборами измерительной системы обеспечивает когерентность сигналов и повышает точность измерений. Основные способы синхронизации — использование выхода Sync, входа внешней синхронизации и общей опорной частоты 10 МГц.

Выход Sync формирует импульс TTL-уровня, синхронизированный с началом периода выходного сигнала или с определённым событием (например, началом пачки). Этот сигнал подключается к входу внешней синхронизации осциллографа, другого генератора или частотомера. При работе двух каналов можно выбрать, сигнал какого канала будет выводиться на разъём Sync.

Вход внешней синхронизации (Trig) позволяет запускать генерацию сигнала, свипирование или пачку по внешнему событию. Полярность запуска (фронт или спад) и уровень запуска настраиваются в меню Trigger. Минимальная длительность запускающего импульса обычно составляет несколько наносекунд.

Синхронизация по опорной частоте 10 МГц выполняется через разъёмы 10 MHz In и 10 MHz Out. При подключении внешнего опорного сигнала генератор переключается в режим ведомого устройства и использует внешнюю частоту в качестве эталона. Это исключает расхождение частот между приборами, работающими в одной системе. Выход 10 MHz Out позволяет передавать внутренний опорный сигнал другим устройствам.

Удалённое управление генератором осуществляется через интерфейсы USB и LAN. После подключения кабеля и установки драйверов (при необходимости) прибор появляется в системе как измерительный ресурс. Управление выполняется стандартными SCPI-командами. В режиме удалённого управления передняя панель может блокироваться для предотвращения случайного изменения параметров.

При подключении генератора к компьютеру или контроллеру необходимо соблюдать требования электромагнитной совместимости. Используйте экранированные кабели и обеспечьте качественное заземление всех устройств системы. Длинные кабели интерфейса могут стать источником наводок, поэтому их длину следует минимизировать.

Для генераторов серии DG900Pro дополнительно доступен разъём частотомера на передней панели, что позволяет измерять частоту внешних сигналов без использования отдельного прибора. Подключение сигнала к входу частотомера выполняется стандартным BNC-кабелем с соблюдением допустимых уровней напряжения.

Правильная организация синхронизации и интерфейсных соединений позволяет создать стабильную измерительную систему, в которой все приборы работают согласованно.

10. Типичные ошибки и рекомендации по эксплуатации

Даже опытные пользователи иногда допускают ошибки при работе с генератором сигналов. Знание наиболее распространённых проблем и способов их устранения ускоряет настройку и предотвращает повреждение оборудования.

Одна из частых ошибок — неправильный выбор выходного импеданса. Если нагрузка имеет сопротивление 50 Ом, а в настройках генератора выбран режим High-Z, отображаемая амплитуда будет в два раза больше реальной. И наоборот. Всегда проверяйте соответствие установленного импеданса реальной нагрузке.

Отсутствие сигнала на выходе при включённой кнопке Output чаще всего связано с повреждённым или плохо подключённым BNC-кабелем. Проверьте кабель на другом приборе или замените его. Также убедитесь, что амплитуда не установлена в нулевое значение и что не активен режим внешней модуляции с нулевым уровнем.

При работе на высоких частотах длина кабеля и качество разъёмов начинают существенно влиять на форму сигнала. Используйте кабели минимальной длины с волновым сопротивлением 50 Ом. Избегайте переходников низкого качества.

Перегрев прибора может возникать при длительной работе с максимальной амплитудой на низкоомной нагрузке. Обеспечьте свободную циркуляцию воздуха вокруг корпуса. Не закрывайте вентиляционные отверстия.

При появлении сообщения о перегрузке выхода немедленно уменьшите амплитуду или отключите нагрузку. Длительная работа в режиме перегрузки сокращает ресурс выходного каскада.

Рекомендуется периодически выполнять самотестирование прибора и, при необходимости, калибровку в соответствии с установленным межповерочным интервалом. Храните генератор в сухом помещении при температуре, соответствующей условиям хранения, указанным в руководстве по эксплуатации.

Перед началом каждого рабочего дня проверяйте наличие сигнала на выходе с помощью осциллографа, особенно если генератор используется в составе сложной измерительной системы. Это позволяет быстро выявить проблемы с кабелями или настройками.

Соблюдение описанных рекомендаций и внимательное отношение к индикации прибора обеспечивают длительную и надёжную работу генератора сигналов.
