Name: RIGOL DSG821A высокочастотный генератор сигналов с IQ-модуляцией
Brand: RIGOL
SKU: DSG821A
Price: 520720.2 RUB
Availability: InStock
Rating: 5 (2 reviews)

info@kipoff.ru
214013, Смоленская обл..
г. Смоленск, ул.Николаева, д.63, офис 20
Пн - Пт: с 9:00 до 18:00

Картинки и фото RIGOL DSG821A высокочастотный генератор сигналов с IQ-модуляцией

В наличии

Характеристики

Взрывозащита

Нет

Описание

RIGOL DSG821A — высокочастотный генератор сигналов с поддержкой IQ-модуляции, подходящий для разработки, диагностики и тестирования беспроводных и радиочастотных устройств. Оптимален для лабораторий, производства и инженерных центров.

Подробности

В наличии

Все товары RIGOL

Все товары категории

Условия доставки

Условия оплаты

Гарантия на товар

Товар имеет все разрешительные документы, сертификаты и первичную поверку

Доставка транспортной компанией во все регионы России

Безналичная оплата по счёту

Гарантия производителя

RIGOL DSG821A - высокочастотный генератор сигналов с поддержкой IQ-модуляции, предназначенный для моделирования, тестирования и точной настройки устройств связи, радиочастотных трактов и беспроводных систем различного назначения. Прибор обеспечивает формирование стабильных и воспроизводимых сигналов, что делает его незаменимым инструментом в инженерных лабораториях, на производственных участках и в измерительных комплексах, где требуется высокая точность, гибкость конфигурации и контроль параметров модулированных сигналов. RIGOL DSG821A сочетает функциональность профессионального уровня с удобством эксплуатации, что позволяет оптимизировать процессы разработки, диагностики и испытаний.

Отличительные особенности высокочастотного генератора сигналовов RIGOL DSG821A с IQ-модуляцией

Сферы применения высокочастотного генератора сигналов RIGOL DSG821A

Разработка и тестирование модулей радиосвязи, приёмопередатчиков и IoT-устройств.
Испытания и настройка радиочастотных трактов в НИОКР-центрах и инженерных лабораториях.
Серийный контроль качества электронных устройств на производстве.
Диагностика и метрологическая проверка оборудования связи и радиоэлектроники.
Учебные и исследовательские лаборатории, использующие генератор для изучения ВЧ-технологий и цифровой модуляции.
Интеграция в автоматизированные системы тестирования беспроводных и радиотехнических устройств.

Элементы управления и интерфейс высокочастотного генератора сигналов серии RIGOL DSG800

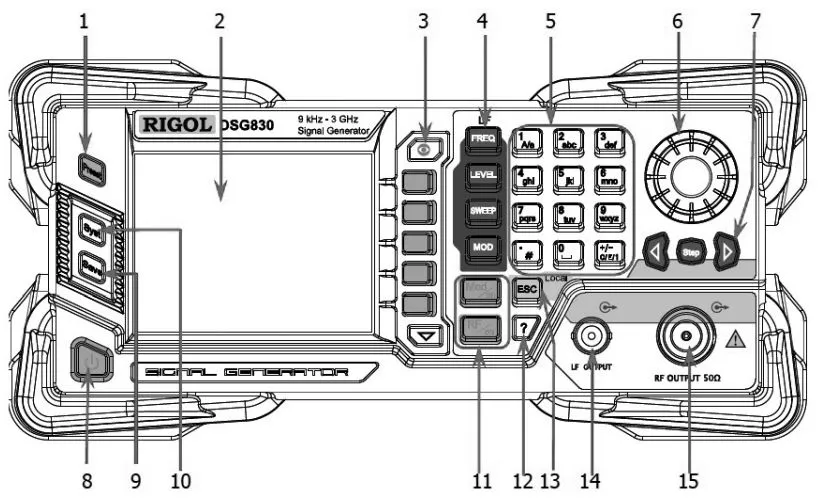

Описание органов управления RIGOL DSG800

Клавиша восстановления предварительных установок
LCD-экран — 3,5″, параметры
Клавиши управления меню — навигация / выбор
Функциональные клавиши — частота / амплитуда / модуляции
Цифровая клавиатура — ввод данных
Поворотный переключатель — изменение значений
Клавиши управления курсором / клавиша Step
Клавиша управления питанием
Cохранение и вызов данных
Установка системных параметров
Клавиши управления выходом
Встроенная система помощи
Клавиша Exit — выход / очистка

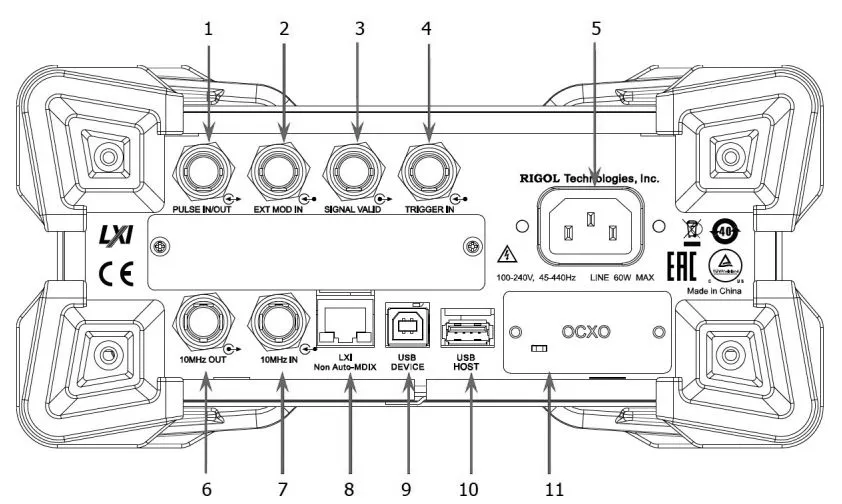

Разъем выхода LF — НЧ сигнал
Разъем выходм RF — ВЧ сигнал / модуляция

PULSE I/O — импульс вход/выход (Ext / Int, Single/Train)
EXT MOD IN — вход внешней модуляции
VALID — статус RF
3.3 В — настройка, 0 В — сигнал стабилен
TRIG IN — внешний запуск / gate
Питание — 100–240 В, ≤60 Вт
10 MHz OUT — выход опоры
10 MHz IN — вход опоры
LAN — сеть / удалённое управление
USB DEVICE — ПК (USBTMC)
USB HOST — флешка
OCXO (опция) — стабильная опора (~60 мин прогрев)

Частота — текущая настройка + индикаторы свипа (режим / направление / прогресс)
Амплитуда — уровень сигнала + свип (режим / направление / UF)
Статус — режим, USB, меню, калибровка
Меню — выбор функций (софт-кнопки)
Сообщения — ошибки / подсказки
Состояние — активные функции прибора

Дополнительные преимущества генератора сигналов серии RIGOL DSG800

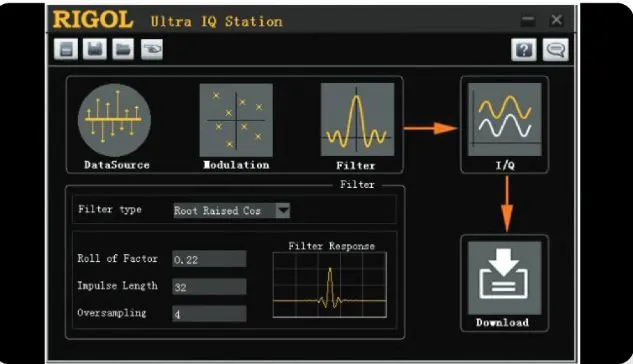

Широкие возможности модуляции RIGOL DSG3000B

Полная поддержка аналоговой модуляции

Генератор поддерживает основные виды аналоговой модуляции: AM, FM, ΦM, обеспечивая точную имитацию сигналов для радиосвязи, FM-вещания и беспроводных систем.

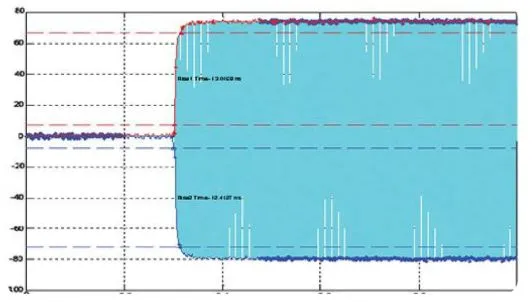

Импульсная модуляция высокой точности

Реализована импульсная модуляция с временем нарастания/спада около 10 нс и коэффициентом включения/выключения более 70 дБ. Поддерживается внутренняя и внешняя модуляция, а также генерация последовательностей импульсов.

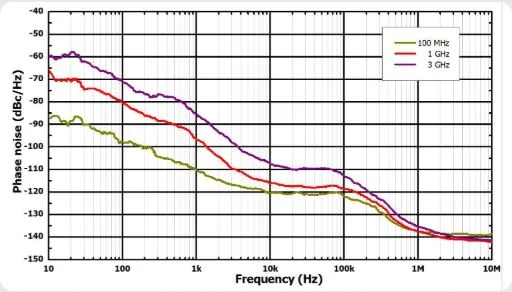

Низкий фазовый шум — чистый сигнал

Типовое значение фазового шума достигает -112 дБн/Гц (20 кГц), что обеспечивает высокую спектральную чистоту и стабильность сигнала.

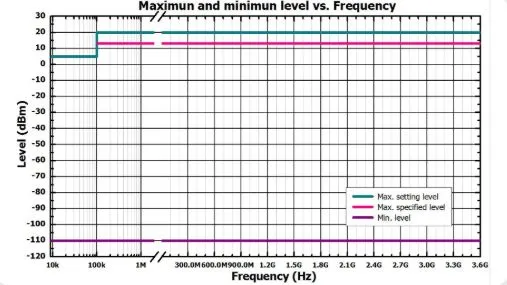

Высокая точность амплитуды

Точность установки амплитуды до ±0,5 дБ гарантирует корректные и воспроизводимые результаты измерений.

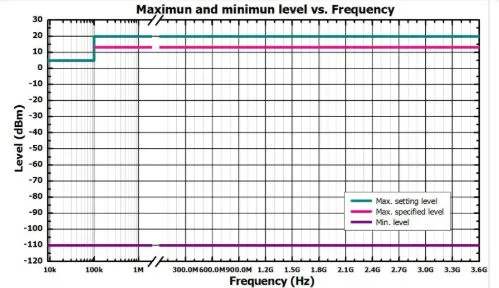

Широкий диапазон выходной мощности

Выходная мощность:

номинально до +13 dBm
до +20 dBm для тестирования нелинейных характеристик

Стабильность амплитуды

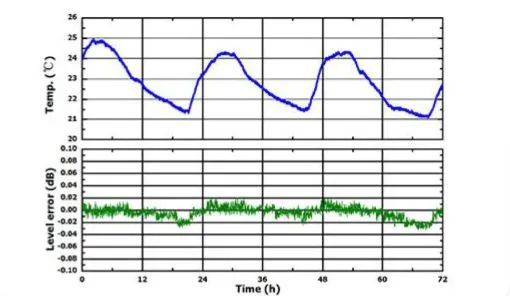

Минимальные отклонения выходного сигнала: изменение менее 0,02 дБ за 72 часа, что обеспечивает высокую повторяемость измерений.

Технические характеристики лабораторного генератора сигналов RIGOL DSG821A

Наименование		Значение
Диапазон частот		от 9 кГц до 2,1 ГГц
Разрешение		0,01 Гц
Скорость установки		<10 мс (тип.)
Внутренний источник опорной частоты
Частота опорного генератора		10 МГц
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)		<2 ppm <5 ppb (с опцией OCXO-В08)
Скорость старения		<1 ppm/год <30 ppb/год (с опцией OCXO-В08)
Выход внутреннего опорного генератора		Частота				10 МГц
Выход внутреннего опорного генератора		Уровень				от +5 дБ до +10 дБ
Вход для внешнего опорного генератора		Частота				10 МГц
		Уровень				от 0 дБ до 10 дБ
		Максимальная девиация				±5 ppm
Свипирование по частоте
Режимы работы		пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом)
Режим		одиночный, непрерывный
Диапазон		полный частотный диапазон
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции		от 20 мс до 100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения		< -30 дБн, (непрерывный режим, 1 МГц < f ≤ 2,1 ГГц, уровень ≤+13 дБм)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)		100 кГц ≤f ≤ 1,5 ГГц			< -60 дБн;
		1,5 ГГц < f ≤ 2,1 ГГц			< -54 дБн;
Собственный фазовый шум SSB (непрерывный режим, измер. диапазон 1 Гц, отстройка 20 кГц)		100 кГц ≤f ≤ 1,5 ГГц			< -100 дБн/Гц;
		1,5 ГГц < f ≤ 2,1 ГГц			< -94 дБн/Гц;
Общие искажения (непрерывный режим, СКЗ f=" 1 ГГц)		от 0,3 кГц до 3 кГц			< 10 Гц СКЗ
Общие искажения (непрерывный режим, СКЗ f=" 1 ГГц)		от 0,03 кГц до 20 кГц			< 50 Гц СКЗ
Выходной уровень					Нормированное				устанавливаемое
Max выходной уровень		9 кГц ≤ f < 100 кГц			+5 дБм
Max выходной уровень		100 кГц ≤ f < 2,1 ГГц			+13 дБм				+20 дБм
Min выходной уровень		9 кГц ≤ f < 100 кГц			-110 дБм
Min выходной уровень		100 кГц ≤ f < 2,1 ГГц			-110 дБм				-110 дБм
Разрешение		0.01 дБ
Абсолютная неопределенность уровня
Неопределенность уровня		от -60 до +13 дБм					от -110 до -60 дБм
Неопределенность уровня		100 кГц < f ≤ 2,1 ГГц		≤0,9 дБ					≤1,1 дБ
КСВН ( от 1 МГц до 2,1 ГГц)		<1.8 (тип.)
Установка уровня
Время установки		≤5 мс (тип.) (АРУ вкл., частота фикс. температурный диапазон от 20°С до 30°С)
Макс. отраженная мощность
Макс. напряжение DC		50 В
Макс. мощность		1 Вт (от 1 МГц до 2,1 ГГц)
Свипирование по амплитуде
Режимы работы		пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом)
Режим		одиночный, непрерывный
Диапазон		полный динамический диапазон
Форма		треугольник, пила
Шаг изменения		линейный
Количество точек		пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции		от 20 мс до 100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала		синус, меандр
Диапазон частот		синус, свипирование по синусу				от DC до 200 кГц
Диапазон частот		меандр				от DC до 20 кГц
Разрешение по частоте		0.01 Гц
Диапазон амплитуд		AC				от 0 до 3 В_пик
Диапазон амплитуд		DC				от -3 В до 3 В
Выходное напряжение		Разрешение по амплитуде				1 мВ
Совместимость модуляции
АМ	ЧМ	ФМ			ИМ				I/Q (опция)
АМ	-	○	○			△				×
ЧМ	○	-	×			○				○
ФМ	○	×	-			○				○
ИМ	△	○	○			-				○
I/Q (опция)	×	○	○			○				-
○: совместимость; ×: несовместимость; △: совместимость с AM с понижением
Амплитудная модуляция
Источник		внутренний, внешний
Глубина		от 0 % до 100 %
Разрешение		0,1 %
Точность f_мод="1 кГц		<4 % от установленного значения + 1 %
Искажения (f_мод =" 1 кГц, глубина <30%, уровень=0 дБм)		<3 % (тип.)
Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц)		<3 дБ (ном.)
Частотная модуляция
Источник		внутренний, внешний
Max девиация		N × 1 МГц (ном.)
Разрешение		<0,1 % девиации или 1 Гц, что больше
Точность (f_мод="1 кГц, внутренний источник модуляции)		<2 % от установленного значения + 20 Гц
Искажения (f_мод="1 кГц, девиация = Nx50 кГц)		<2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)		<3 дБ (ном.)
Фазовая модуляция
Источник		внутренний, внешний
Max девиация		N x 5 рад
Разрешение		<0,1 % девиации или 0.01 рад, что больше
Точность (f_мод="1 кГц, внутренний источник модуляции)		<1 % установленного значения + 0,1 рад
Искажения (f_мод="1 кГц, девиация = Nx5 рад)		<1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)		<3 дБ (ном.)
Импульсная модуляция (опция DSG800-PUM)
Источник		внутренний, внешний
Коэффициент вкл/выкл		>70 дБ (100 кГц≤ f <2,1 ГГц)
Время нарастания/спада (10% / 90%)		<50 нс
Частота следования импульсов		От DC до 1 МГц
Импульсный генератор (опция DSG800-PUM)
Режим работы		одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG)
Период		Диапазон от 40 нс 170 с Разрешение 10 нс
Длительность		Диапазон от 10 нс (170 с – 10 нс) Разрешение 10 нс
Задержка запуска		Диапазон от 10 нс 170 с Разрешение 10 нс
Запуск		Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор последовательностей (опция DSG800-PUG)
Количество импульсов		от 1 до 2047
Диапазон вкл/выкл		от 20 нс до 170 с
Повтор		от 1 до 256
I/Q модулятор
Диапазон несущих частот		50 МГц≤ f <2,1 ГГц
Источник		внутренний, внешний
Полоса частот РЧ		Внешняя модуляция
		Основная полоса (I или Q)					≤ 60 MГц (ном.)
		РЧ (I+Q)					≤ 120 MГц (ном.)
		Внутренняя модуляция
		Основная полоса (I или Q)					≤ 30 MГц (ном.)
		РЧ (I+Q)					≤ 40 MГц (ном.)
Подавление несущей		≥40 дБн (тип.)
Подавление боковых полос		Модуляция с полосой до 10 МГц						≥40 дБн (тип.)
Внешний I / Q вход		КСВН						<1.5
Внешний I / Q вход		Вход полной шкалы						СКЗ
Внешняя модуляция
Вектор ошибок (EMV)		16QAM, косинусный фильтр (α =" 0.22), "4Мвыборок/с
		50 МГц ≤ f ≤ 2,1 ГГц (уровень ≤ 4дБм)						≤ 2 % СКЗ (тип.)
		QPSK, косинусный фильтр (α =" 0.22), "4Мвыборок/с
		50 МГц ≤ f ≤ 2,1 ГГц (уровень ≤ 4дБм)						≤ 2 % СКЗ (тип.)
Внутренняя модуляция
Вектор ошибок (EMV)		CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм					≤ 2% (тип.)
Относительный уровень мощности в соседнем канале (ACPR)							≥ 70 дБ
I/Q генератор
Выходной импеданс		50 Ом (ном.)
Выходное напряжение		Диапазон					от 0.02 В_п-п до 1.5 В_п-п
Выходное напряжение		Разрешение					1 мВ
Отклик по частоте отн.1 МГц		≤ 10MГц					< 0.5 дБ (ном.)
Отклик по частоте отн.1 МГц		≤ 30MГц					< 1 дБ (ном.)
I/Q нестабильность		Аплитуда					≤ 10MГц				< 0.1 дБ (ном.)
		Аплитуда					≤ 30MГц				< 0.2 дБ (ном.)
		Нелинейность фазы					≤ 10MГц				200 пс (ном.)
		Нелинейность фазы					≤ 30MГц				500 пс (ном.)
Динамический диапазон, свободный от паразитных составляющих (SFDR)		Синус					≤ 30MГц				> 50 дБ (ном.)
Память		Длина записи					От 1 до 16 Мвыборок за шаг
		Разрешение					14 бит
		Время загрузки 1 МВыборки					< 10 с (ном.)
		Энергонезависимая память					1 Гб
Частота дискретизации		Диапазон					oт 1 кГц до 50 МГц, 100 МГц
Частота дискретизации		Разрешение					0.01 Гц
Запуск		Запуск					Авто, внешний запуск, ручной, по шине (USB, LAN)
		Режимы работы					Повтор, авто, автоповтор, одиночный
		Задержка внешнего запуска
		Диапазон					От 0 до (2¹⁶-1)
		Разрешение					1
		Запрет внешнего запуска
		Диапазон					От 0 до (2¹⁶-1)
		Разрешение					1
		Ширина импульса					> 20 нс (ном.)
Входы и выходы
Передняя панель
РЧ-выход		Импеданс					50 Ом
РЧ-выход		Разъем					N (розетка)
Внутренний модулирующий НЧ-генератор		Импеданс					50 Ом
Внутренний модулирующий НЧ-генератор		Разъем					BNC (розетка)
Задняя панель
Вход внешнего запуска		Импеданс					1 кОм (ном.)
		Разъем					BNC (розетка)
		Уровень запуска					3,3 В TTL
Выход сигнала достоверности		Выходное напряжение					0 В / 3,3 В (ном.)
Выход сигнала достоверности		Разъем					BNC (розетка)
Выход свипирования		Выходное напряжение					от 0 до 10 В (ном.)
Выход свипирования		Разъем					BNC (розетка)
Вход или выход импульса		Импеданс					50 Ом
Вход или выход импульса		Амплитуда входа/выхода					0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц)		Импеданс					50 Ом
Вход для внешнего опорного генератора (10 МГц)		Разъем					BNC (розетка)
Выход опорного генератора (10 МГц)		Импеданс					50 Ом
Выход опорного генератора (10 МГц)		Разъем					BNC (розетка)
I/Q вход/выход		Импеданс					50 Ом
I/Q вход/выход		Разъем					BNC (розетка)
Общие характеристики
Тип дисплея		Цветной 3,5’ TFT экран
Питание		220 В ,50 Гц
Потребляемая мощность		60 Вт макс
Интерфейсы связи		USB host, USB device, LAN
Рабочий диапазон температур		от 10 °C до 40 °C
Габариты		262 х 112 х 320 мм
Вес		4,2 кг

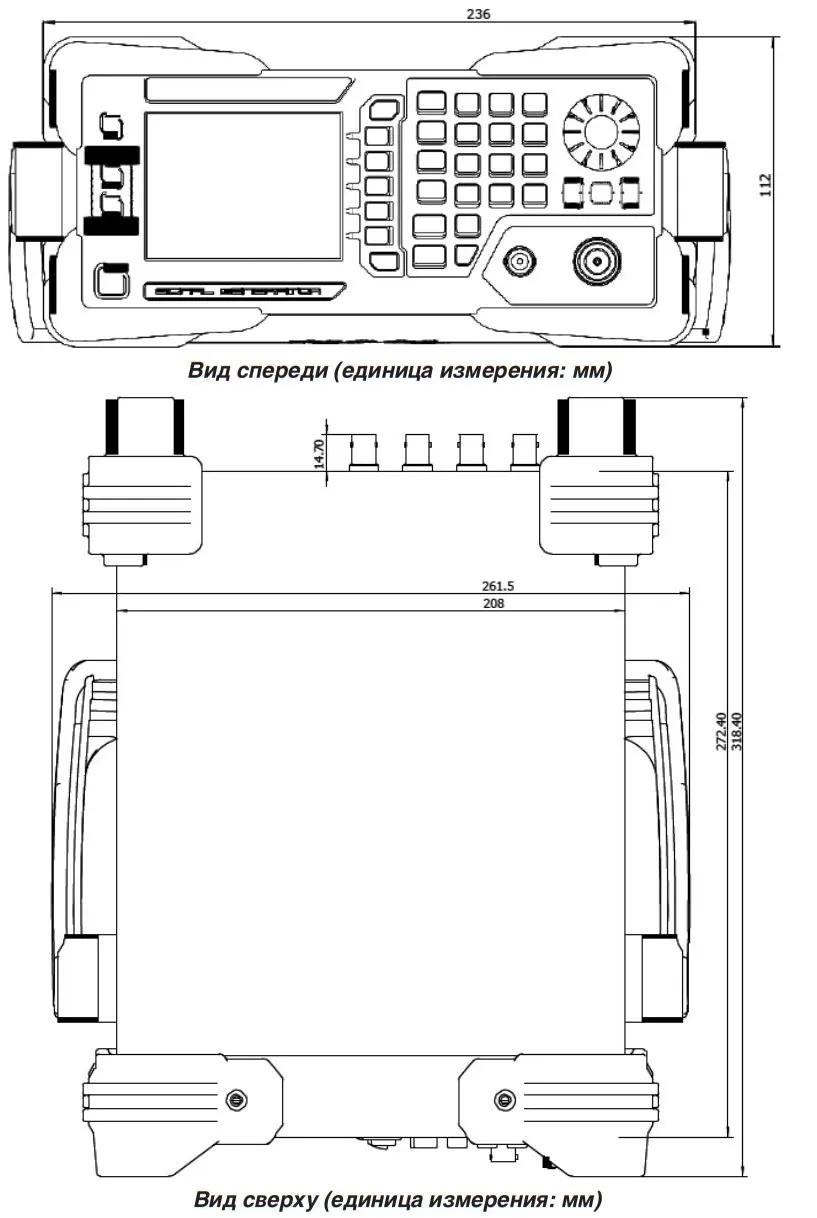

Габаритные размеры RIGOL DSG800

Комплект поставки ВЧ генератора сигналов RIGOL DSG821A

Генератор сигналов RIGOL DSG821A
Шнур питания

Документы

Руководство по эксплуатации DSG800

2 Мб

Назад к списку

Главная Каталог 0 Корзина Контакты Бренды Компания Реквизиты Блог
