1. Введение
Генераторы сигналов относятся к числу наиболее востребованных средств измерений в радиоэлектронике, автоматике, связи и метрологии. Они используются для формирования эталонных воздействий при проверке усилителей, фильтров, аналого-цифровых преобразователей, систем связи и множества других устройств. От стабильности частоты, чистоты спектра, точности установки амплитуды и формы сигнала напрямую зависит достоверность результатов измерений. Поэтому исправность генератора сигналов имеет критическое значение.

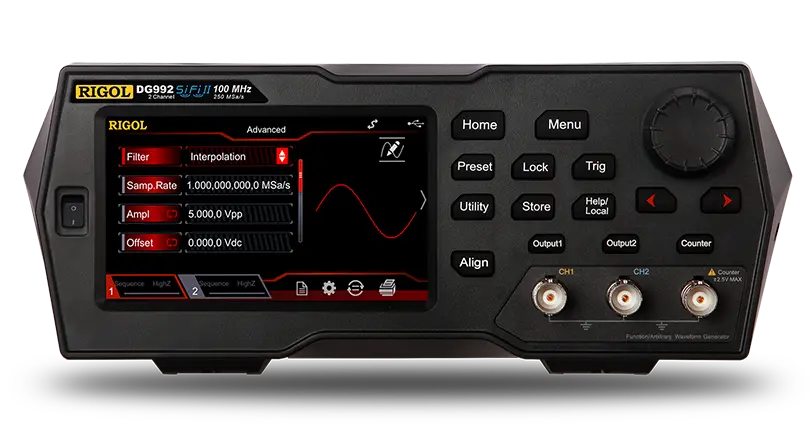

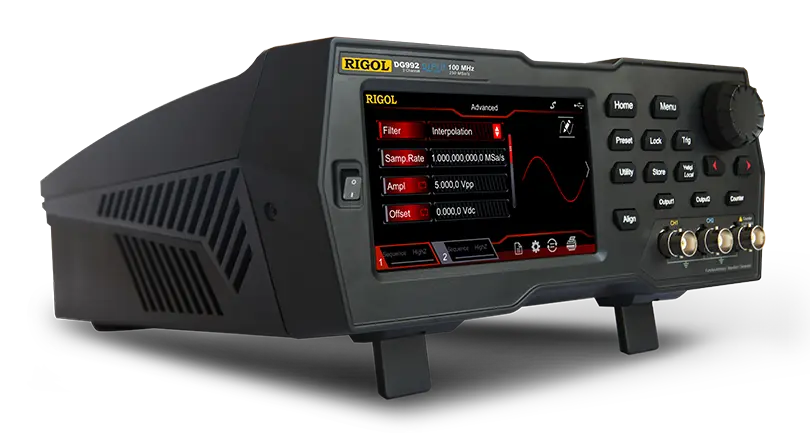

Современные приборы строятся преимущественно на основе прямого цифрового синтеза (DDS) и цифро-аналогового преобразования. К таким устройствам относятся, в частности, генераторы сигналов произвольной формы серий DG1000Z, DG4000 и DG900Pro. Несмотря на высокую надёжность элементной базы, в процессе эксплуатации возникают типичные неисправности, связанные как с естественным старением компонентов, так и с нарушениями условий применения. Правильная диагностика, своевременное выявление дефектов и грамотный подход к ремонту позволяют значительно продлить срок службы оборудования и сохранить его метрологические характеристики в пределах норм, установленных при утверждении типа.
Настоящий материал посвящён систематизации сведений о характерных отказах генераторов сигналов, методах их выявления без вскрытия корпуса (там, где это возможно), общим принципам ремонта, а также вопросам самостоятельной сборки и доработки простых схем. Особое внимание уделено требованиям нормативных документов, в том числе ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» и методикам поверки, разработанным в соответствии с государственной системой обеспечения единства измерений.
Статья ориентирована на инженеров, занимающихся техническим обслуживанием измерительной техники, специалистов сервисных центров и радиолюбителей, желающих глубже понять устройство и принципы работы генераторов сигналов. Все рекомендации носят общий характер и не заменяют заводскую эксплуатационную документацию конкретного прибора.
Купите портативный генератор сигналов произвольной формы RIGOL DG922 Pro для эффективной работы в любых условиях.
2. Классификация и принципы работы генераторов сигналов
Для понимания причин возникновения неисправностей необходимо кратко рассмотреть основные типы генераторов и физические принципы, лежащие в основе их работы.
По способу формирования сигнала генераторы делятся на несколько крупных групп:
- аналоговые генераторы гармонических колебаний (LC-, RC- и кварцевые генераторы);
- функциональные генераторы, формирующие синус, прямоугольник, треугольник и пилообразный сигнал на основе аналоговых интеграторов и компараторов;
- генераторы сигналов произвольной формы (AWG), построенные на принципе прямого цифрового синтеза (DDS);
- векторные и СВЧ-генераторы, использующие синтез частоты с фазовой автоподстройкой.
Наибольшее распространение в лабораторной практике получили приборы на основе DDS. В таких устройствах цифровой синтезатор формирует цифровой код мгновенных значений сигнала, который затем преобразуется цифро-аналоговым преобразователем (ЦАП) в аналоговое напряжение. Частота выходного сигнала определяется соотношением:
\[ f_{\text{out}} = \frac{M \cdot f_{\text{clk}}}{2^N} \]где \( M \) — значение частотного управляющего слова, \( f_{\text{clk}} \) — тактовая частота синтезатора, \( N \) — разрядность накопителя фазы.
Качество сигнала напрямую зависит от стабильности опорного генератора, линейности ЦАП, характеристик фильтра восстановления и выходного усилителя мощности. Именно эти узлы наиболее часто становятся источниками неисправностей.
В генераторах серий DG1000Z, DG4000 и DG900Pro реализован двухканальный режим с независимой установкой частоты, амплитуды, фазы и формы сигнала. Высокая частота дискретизации (до 1,25 ГГц в моделях DG900Pro) и большая глубина памяти произвольных сигналов предъявляют повышенные требования к целостности шин данных, качеству питания и тепловому режиму.
Аналоговые генераторы, несмотря на кажущуюся простоту, имеют свои характерные проблемы: дрейф частоты из-за температурной нестабильности RC- или LC-контуров, зависимость амплитуды от нагрузки, повышенный коэффициент гармоник при нелинейности усилительных каскадов.
Понимание архитектуры прибора позволяет целенаправленно искать причину отказа, а не проводить хаотичную замену элементов.
3. Типичные неисправности генераторов сигналов
Опыт эксплуатации и ремонта измерительных генераторов показывает, что большинство отказов укладывается в ограниченный перечень типичных неисправностей. Ниже приведены наиболее часто встречающиеся дефекты с указанием возможных причин.
| Проявление неисправности | Вероятные причины | Характерные признаки |
|---|---|---|
| Отсутствие сигнала на выходе | Неисправность источника питания, выходного усилителя, обрыв выходного разъёма, блокировка выхода программным обеспечением | Индикация «Output Off», нулевое напряжение на разъёме BNC, отсутствие тока потребления выходного каскада |
| Искажение формы сигнала | Неисправность ЦАП, повреждение фильтра восстановления, перегрузка выходного усилителя, выход из строя буферного каскада | Появление гармоник, «срезание» вершин, асимметрия полуволн, рост коэффициента гармоник |
| Нестабильность или уход частоты | Деградация опорного кварцевого генератора, сбой системы ФАПЧ, нестабильность напряжения питания синтезатора | Медленный дрейф частоты, скачки частоты, повышенный фазовый шум |
| Неправильная амплитуда или невозможность её регулировки | Неисправность аттенюатора, выходного ЦАП, схемы автоматической регулировки усиления, обрыв цепи обратной связи | Амплитуда не соответствует установленному значению, скачки при переключении диапазонов |
| Перегрев прибора, срабатывание тепловой защиты | Засорение вентиляционных отверстий, отказ вентилятора, повышенное потребление тока неисправным узлом | Горячий корпус, сообщение о перегреве, принудительное отключение выхода |
| Ошибки интерфейса (USB, LAN, GPIB) | Повреждение контроллера интерфейса, сбой прошивки, неисправность разъёма | Прибор не определяется компьютером, обрывы связи, ошибки при удалённом управлении |
| Проблемы с дисплеем и органами управления | Неисправность контроллера дисплея, выход из строя энкодера, загрязнение или износ кнопок | Мерцание экрана, отсутствие реакции на нажатия, «залипание» кнопок |
Отдельно следует отметить неисправности, связанные с нарушением условий эксплуатации. Согласно ГОСТ 22261-94, средства измерений электрических и магнитных величин должны эксплуатироваться в нормальных условиях, если иное не оговорено в технической документации. Превышение допустимой температуры, работа во влажной атмосфере, воздействие статического электричества и механические удары существенно повышают вероятность отказов.
В генераторах с DDS-архитектурой (в том числе DG1000Z, DG4000 и DG900Pro) критически важны качество опорного генератора и целостность цифровой части. Даже кратковременные просадки напряжения питания могут привести к сбою прошивки или повреждению энергонезависимой памяти настроек.
Ещё одна группа дефектов связана с выходными каскадами. Выходной усилитель работает на сравнительно большую мощность и часто выходит из строя при коротком замыкании в нагрузке или при подаче внешнего напряжения на выходной разъём. Многие современные приборы имеют защиту от короткого замыкания, однако она не всегда спасает при длительном воздействии или при неисправности самой схемы защиты.
Важно помнить: вскрытие корпуса приборов, внесённых в Государственный реестр средств измерений, и самостоятельная замена элементов без соответствующей квалификации и оборудования могут привести к утрате метрологических характеристик и необходимости внеочередной поверки. В соответствии с требованиями эксплуатационной документации ремонт и регулировка должны выполняться уполномоченным персоналом.
4. Методы диагностики и проверки генератора сигналов
Правильная диагностика позволяет локализовать неисправность с минимальными затратами времени и без ненужного вмешательства во внутреннюю конструкцию прибора. Рекомендуется придерживаться последовательного подхода.
Внешний осмотр и проверка условий эксплуатации. Первым шагом всегда является визуальный контроль. Необходимо убедиться в отсутствии механических повреждений корпуса, разъёмов, сетевого шнура. Проверяется состояние вентиляционных отверстий и работоспособность вентилятора (если он имеется). Оценивается температура окружающей среды и отсутствие сильных электромагнитных помех в месте установки.
Проверка питания. С помощью мультиметра измеряется напряжение сети и напряжение на выходе блока питания прибора (при наличии доступа к контрольным точкам без вскрытия). При подозрении на неисправность источника питания рекомендуется проверить потребляемый ток. Значительное отклонение тока от паспортного значения указывает на короткое замыкание или обрыв в одном из узлов.
Проверка выходного сигнала. Основным инструментом диагностики является осциллограф. На выход генератора подключается осциллограф с входным сопротивлением 50 Ом или 1 МОм (в зависимости от режима, установленного на генераторе). Устанавливаются стандартные формы сигнала (синус, прямоугольник, треугольник) на нескольких частотах и амплитудах. Оцениваются:
- наличие сигнала;
- соответствие формы установленному виду;
- амплитуда (с учётом коэффициента деления осциллографа и нагрузки);
- наличие постоянной составляющей;
- наличие паразитных выбросов и высокочастотных наводок.
Для более точной оценки спектральных характеристик применяется анализатор спектра. Измеряется уровень гармоник, субгармоник и фазовый шум. В соответствии с методиками поверки, разработанными для генераторов сигналов произвольной формы, относительная погрешность установки частоты и уровень спектральной чистоты являются основными метрологическими параметрами.
Проверка частоты. Частота измеряется электронно-счётным частотомером. Для повышения точности рекомендуется использовать внешний опорный генератор повышенной стабильности (рубидиевый или GPS-стандарт). Сравнивается установленное значение частоты с измеренным. Допустимые пределы погрешности указаны в описании типа конкретного прибора и в методике поверки.
Проверка амплитуды и регулировки уровня. Амплитуда контролируется с помощью вольтметра переменного тока или осциллографа в режиме измерения размаха. Проверяется работа аттенюатора на всех диапазонах. Особое внимание уделяется точкам переключения ступеней ослабления — именно в этих местах часто возникают скачки амплитуды из-за неисправности реле или электронных ключей.
Проверка модуляций и специальных режимов. Если генератор поддерживает амплитудную, частотную, фазовую модуляцию, режим свипирования или формирование пачек импульсов, эти функции также подлежат проверке. Используются соответствующие измерительные приборы (анализатор модуляции, осциллограф в режиме растяжки и т.д.).
Проверка интерфейсов управления. Прибор подключается к компьютеру через USB, LAN или другой доступный интерфейс. Проверяется обнаружение устройства, возможность удалённого управления и считывания настроек. Ошибки на этом этапе часто связаны с повреждением разъёма или сбоем микроконтроллера интерфейса.
При проведении диагностики необходимо соблюдать требования безопасности, изложенные в ГОСТ IEC 61010-1 и в руководстве по эксплуатации прибора. Запрещается эксплуатировать генератор со снятой крышкой корпуса, а также подавать внешние напряжения на выходные разъёмы.
Если внешняя диагностика не позволяет локализовать неисправность, а прибор находится на гарантии или внесён в Государственный реестр, дальнейшие работы должны выполняться в условиях аккредитованной организации с использованием эталонного оборудования и соблюдением методик поверки.
5. Основные этапы ремонта генераторов сигналов
Ремонт генераторов сигналов требует системного подхода и строгого соблюдения мер безопасности. В соответствии с требованиями эксплуатационной документации и ГОСТ 22261-94 любые работы, связанные со вскрытием корпуса и заменой элементов, должны выполняться квалифицированным персоналом, имеющим доступ к эталонному оборудованию и методикам поверки. Ниже приведена общая последовательность действий, применимая к большинству современных приборов, включая генераторы серий DG1000Z, DG4000 и DG900Pro.
Подготовительный этап. Перед началом ремонта необходимо:
- отключить прибор от сети и дождаться полной разрядки накопительных конденсаторов блока питания;
- убедиться в отсутствии статического электричества (использовать антистатический браслет и коврик);
- зафиксировать все установленные настройки и версии программного обеспечения;
- подготовить средства измерений: осциллограф, частотомер, мультиметр, источник питания с регулируемым напряжением и ограничением тока.
Диагностика узлов по блокам. Современные генераторы имеют модульную конструкцию. Основные блоки, подлежащие проверке:
| Блок | Основные проверяемые параметры | Типичные неисправности |
|---|---|---|
| Блок питания | Выходные напряжения, пульсации, ток потребления | Высыхание электролитических конденсаторов, пробой ключевых транзисторов, отказ ШИМ-контроллера |
| Опорный генератор и ФАПЧ | Частота и стабильность опорного сигнала, спектр | Деградация кварцевого резонатора, сбой контуров ФАПЧ |
| Цифровой синтезатор (DDS) и ЦАП | Цифровые коды, уровни логических сигналов, линейность ЦАП | Повреждение микросхемы синтезатора, обрыв линий данных |
| Фильтр восстановления и выходной усилитель | АЧХ, коэффициент гармоник, максимальная амплитуда | Пробой выходных транзисторов, повреждение аттенюатора |
| Система охлаждения | Работоспособность вентилятора, температура радиаторов | Заклинивание вентилятора, загрязнение теплоотводов |
Локализация и устранение неисправности. После выявления дефектного узла производится замена вышедших из строя компонентов. Особое внимание уделяется соблюдению тепловых режимов при пайке и правильной установке радиаторов. После замены элементов выполняется промежуточная проверка работоспособности блока.
Калибровка и регулировка. Многие современные генераторы имеют встроенные процедуры калибровки, доступные через сервисное меню. После ремонта необходимо выполнить калибровку амплитуды, частоты и фазы (в двухканальных моделях). Окончательная проверка проводится по методике поверки, утверждённой для данного типа средств измерений.
Документирование. Все выполненные работы, заменённые элементы и результаты измерений фиксируются в ремонтном журнале. Для приборов, применяемых в сфере государственного регулирования обеспечения единства измерений, после ремонта требуется внеочередная поверка.
Важно подчеркнуть: самостоятельный ремонт генераторов, находящихся на гарантии или имеющих пломбы завода-изготовителя, приводит к утрате гарантийных обязательств и может повлечь необходимость повторного утверждения типа.
6. Схемотехника генераторов сигналов и изготовление своими руками
Понимание базовых схем генераторов позволяет не только ремонтировать промышленные приборы, но и самостоятельно создавать простые устройства для лабораторных и любительских целей. Рассмотрим наиболее распространённые схемы.
RC-генератор с мостом Вина. Одна из классических схем для получения синусоидального сигнала низкой частоты. Частота генерации определяется выражением:
\[ f = \frac{1}{2\pi RC} \]при условии \( R_1 = R_2 = R \) и \( C_1 = C_2 = C \). Для устойчивой генерации коэффициент усиления усилителя должен быть равен 3. На практике используют автоматическую регулировку усиления с помощью лампы накаливания или полевого транзистора в цепи обратной связи.
Генератор на фазосдвигающих RC-цепях. Три последовательно включённые RC-цепочки обеспечивают сдвиг фазы на 180°. Частота генерации приблизительно равна:
\[ f \approx \frac{1}{2\pi RC\sqrt{6}} \]Схема проста в реализации, но имеет более высокий коэффициент гармоник по сравнению с мостом Вина.
Функциональный генератор на интеграторе и компараторе. Классическая схема на операционных усилителях позволяет получать одновременно треугольный и прямоугольный сигналы. Частота определяется постоянной времени интегратора и порогами компаратора. Амплитуда треугольного сигнала регулируется изменением порогов, а прямоугольного — напряжением питания.
Генераторы на основе DDS-модулей. Для радиолюбителей доступны готовые модули на микросхемах AD9833, AD9850 и аналогичных. Они позволяют формировать синус, треугольник и прямоугольник в широком диапазоне частот с высокой стабильностью. Управление осуществляется по интерфейсу SPI от микроконтроллера. Такие модули часто используются в качестве основы для самодельных генераторов сигналов произвольной формы.
При самостоятельной сборке необходимо уделять особое внимание:
- качеству источника питания (низкий уровень пульсаций);
- экранированию высокочастотных узлов;
- правильному согласованию выходного каскада с нагрузкой 50 Ом;
- термостабилизации опорного генератора.
Самодельные генераторы, как правило, не подлежат поверке и не могут использоваться в сферах, регулируемых законодательством об обеспечении единства измерений. Тем не менее они остаются ценным инструментом для обучения и отладки электронных устройств.
7. Доработка и модернизация генераторов сигналов
Даже исправный генератор можно улучшить, расширив его функциональные возможности или повысив удобство эксплуатации. Ниже рассмотрены наиболее целесообразные направления доработки.
Улучшение стабильности частоты. В приборах с термокомпенсированным кварцевым генератором (TCXO) возможна замена на более точный термостатированный генератор (OCXO). Это снижает долговременный дрейф частоты и уменьшает фазовый шум. Подобная модернизация особенно полезна при работе с генераторами серий DG1000Z и DG4000 в задачах, требующих высокой частотной стабильности.
Расширение функциональности выходного тракта. Установка дополнительного внешнего аттенюатора или усилителя мощности позволяет расширить диапазон регулировки амплитуды. При этом необходимо обеспечить согласование по сопротивлению и учесть дополнительное затухание в кабелях.

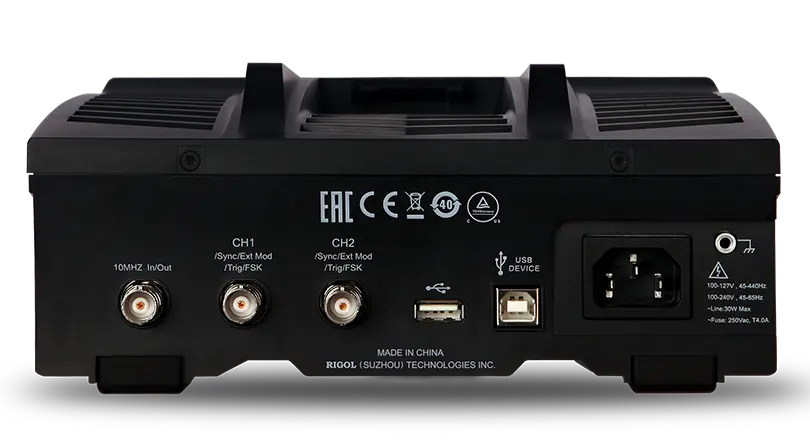

Добавление внешней синхронизации. Многие генераторы имеют вход внешней опорной частоты 10 МГц. Подключение высокоточного стандарта частоты (рубидиевого или GPS-дисциплинированного) значительно повышает точность установки частоты и снижает фазовый шум.
Модернизация системы охлаждения. В приборах, работающих в условиях повышенной температуры окружающей среды, целесообразна установка более производительного вентилятора или дополнительных теплоотводов. При этом важно сохранить баланс между эффективностью охлаждения и уровнем акустического шума.
Программные доработки. В генераторах с открытым программным интерфейсом возможна разработка собственных скриптов для автоматизации типовых измерений, формирования сложных последовательностей сигналов и логирования параметров. Такие решения повышают производительность при серийных испытаниях.
Любая доработка должна сопровождаться повторной проверкой метрологических характеристик. После внесения изменений, влияющих на основные параметры, прибор может потребовать внеочередной поверки.
8. Профилактика неисправностей и рекомендации по эксплуатации
Большинство отказов генераторов сигналов можно предотвратить, соблюдая простые, но обязательные правила эксплуатации.
- Поддерживать чистоту вентиляционных отверстий и регулярно проверять работоспособность системы охлаждения.
- Избегать работы прибора при температуре и влажности, выходящих за пределы, указанные в руководстве по эксплуатации.
- Не допускать короткого замыкания выходных разъёмов и подачи внешнего напряжения на выход.
- Использовать качественные соединительные кабели с исправными разъёмами.
- При длительном хранении включать прибор не реже одного раза в несколько месяцев для поддержания работоспособности электролитических конденсаторов.
- Своевременно проводить периодическую поверку в соответствии с межповерочным интервалом, указанным в описании типа.
- Защищать прибор от воздействия статического электричества и сильных электромагнитных полей.
Соблюдение этих рекомендаций позволяет существенно снизить вероятность возникновения типичных неисправностей и сохранить метрологические характеристики генератора на протяжении всего срока службы.
Особое внимание следует уделять условиям транспортировки. Механические удары и вибрации могут привести к повреждению кварцевых резонаторов, пайки и разъёмов. При перевозке рекомендуется использовать оригинальную упаковку или специальные амортизирующие кейсы.
9. Заключение
Генераторы сигналов остаются одним из ключевых инструментов современной радиоэлектроники и метрологии. Понимание принципов их работы, знание типичных неисправностей и владение методами диагностики позволяют эффективно поддерживать оборудование в рабочем состоянии. При этом важно помнить, что ремонт сложных цифровых генераторов, особенно приборов, внесённых в Государственный реестр средств измерений, должен выполняться с соблюдением всех нормативных требований и, по возможности, специализированными организациями.
Самостоятельная сборка простых генераторов и аккуратная доработка существующих приборов расширяют возможности инженера и радиолюбителя, однако не заменяют поверенные средства измерений в задачах, где требуется гарантированная точность.
Правильная эксплуатация, своевременная профилактика и грамотный подход к ремонту обеспечивают долгий срок службы генераторов сигналов и достоверность результатов измерений.
Если возникла необходимость обновить парк измерительного оборудования или подобрать генератор сигналов под конкретные задачи, можно купить современный прибор с подходящими характеристиками. Актуальная цена и наличие моделей позволяют выбрать оптимальный вариант для лаборатории или производства.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
