МЕГЕОН 32303 источник питания линейный трехканальный
МЕГЕОН 32303 - линейный трёхканальный источник питания, предназначенный для стабильного и безопасного электропитания радиоэлектронных устройств в лабораторных и производственных условиях. Прибор ориентирован на инженеров, сервисных специалистов и разработчиков, которым требуется надёжное решение для одновременного питания нескольких цепей с разными параметрами. Конструкция источника питания обеспечивает высокую стабильность выходных параметров, минимальный уровень пульсаций и предсказуемую работу при длительной эксплуатации.
Модель МЕГЕОН 32303 сочетает классическую линейную схему стабилизации с удобством трёх независимых каналов, что позволяет использовать его как универсальный лабораторный инструмент для тестирования, наладки и ремонта электронного оборудования. Дополнительный фиксированный канал расширяет функциональные возможности прибора и делает его особенно удобным при работе с цифровыми и аналоговыми схемами. Источник питания рассчитан на непрерывную эксплуатацию и подходит для применения в учебных, сервисных и промышленных лабораториях.
Отличительные особенности МЕГЕОН 32303
- Трёхканальная конструкция для одновременного питания нескольких нагрузок.
- Максимальное выходное напряжение до 30 В для универсального применения.
- Максимальный выходной ток до 3 А, обеспечивающий работу с широким спектром устройств.
- Высокая суммарная выходная мощность 2×90 + 15 Вт для питания мощных электронных модулей.
- Дополнительный канал с фиксированным выходом для стабильного питания логических схем.
- Линейная схема стабилизации с низким уровнем шумов и пульсаций.
- Простое и надёжное управление без программируемых режимов.
- Подходит для длительной непрерывной эксплуатации в лабораторных условиях.
- Оптимален для задач тестирования, диагностики и наладки оборудования.
Сферы применения источника питания
- Лабораторные испытания радиоэлектронных устройств.
- Разработка и отладка электронных схем и прототипов.
- Сервисное обслуживание и ремонт электронной техники.
- Учебные лаборатории технических вузов и колледжей.
- Производственные участки контроля и настройки оборудования.
- Метрологические и исследовательские лаборатории.

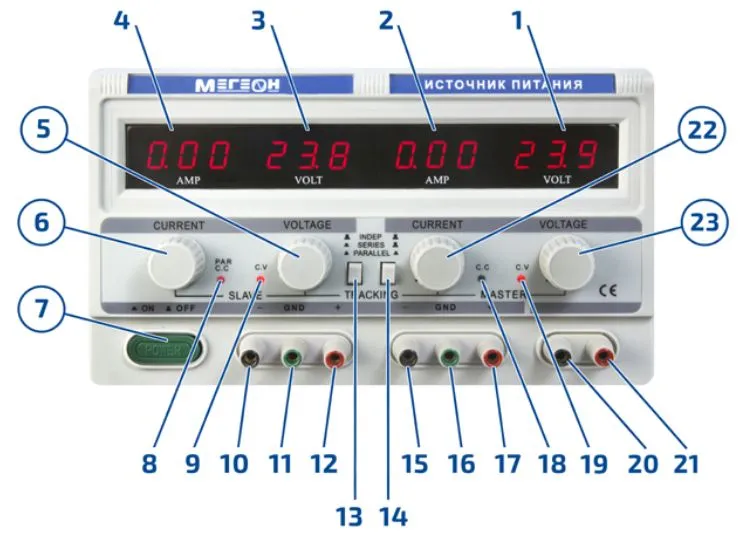

Внешний вид и элементы управления МЕГЕОН 32303
- Вольтметр / амперметр основного канала (Master)
- Вольтметр / амперметр основного канала (Master)
- Вольтметр / амперметр дополнительного канала (Slave)
- Вольтметр / амперметр дополнительного канала (Slave)
- Регулятор выходного напряжения канала Slave
- Регулятор выходного тока канала Slave
- Выключатель питания
- Индикатор режима стабилизации тока канала Slave
- Индикатор режима стабилизации напряжения канала Slave
- Отрицательная выходная клемма канала Slave
- Клемма заземления, соединённая с корпусом прибора
- Положительная выходная клемма канала Slave
- Переключатель режимов работы (INDEP / SERIAL / PARALLEL)
- Переключатель режимов работы (INDEP / SERIAL / PARALLEL)
- Отрицательная выходная клемма основного канала (Master)
- Клемма заземления, соединённая с корпусом прибора
- Положительная выходная клемма основного канала (Master)
- Индикатор режима стабилизации тока канала Master
- Индикатор режима стабилизации напряжения канала Master
- Отрицательная клемма фиксированного источника 5 В
- Положительная клемма фиксированного источника 5 В
- Регулятор выходного тока канала Master
- Регулятор выходного напряжения канала Master
Технические характеристики источника питания МЕГЕОН 32303
| Характеристики | Значения | ||
|---|---|---|---|
| Канал | MASTER | SLAVE | Фиксированный 5 В ≤3А |
| Тип источника питания | Линейный | ||
| Выходное напряжение | 0…30 В | 0…30 В | 5 В ± 3% |
| Выходной ток | 0…3 А | 0…3 А | ≤3 А |
| Нестабильность по напряжению при изменении сетевого напряжения | ≤0,02%±5мВ | ||
| Нестабильность по току при изменении сетевого напряжения | ≤0,3%±5мА | --- | |
| Нестабильность по напряжению под нагрузкой | ≤0,02%±5мВ | ||
| Нестабильность по току под нагрузкой | ≤0,3%±5мА | --- | |
| Пульсации и шум по напряжению | ≤0,02%±2мВ r.m.s.* | ||
| Пульсации и шум по току | ≤0,3%±5мА r.m.s.* | --- | |
| Температурный коэффициент по напряжению | ±0,2мВ/˚С | ||
| Температурный коэффициент по току | ±0,6мА/˚С | --- | |
| Точность вольтметров | ±1%±2ЕМР** | --- | |
| Точность амперметров | ±2%±2ЕМР** | --- | |
| Режимы работы | Последовательный, параллельный, независимый | --- | |
| Защита | Перегрузка, короткое замыкание | ||
| Точность установки напряжения | 0,1 В | --- | |
| Точность установки тока | 0,01 А | --- | |
| Общие характеристики | |||
| Входное напряжение | 220 В – 50 Гц | ||
| Потребляемый ток | ≤5А | ||
| Условия эксплуатации | 10…40˚С ≤85% ОВ*** | ||
| Условия хранения и транспортировки | -20…60˚С ≤90% ОВ*** | ||
| Габаритные размеры без упаковки | 340 х 260 х 160 мм | ||
| Вес без упаковки | 11,2 кг | ||
| Размеры с упаковкой | 410 х 320 х 230 мм | ||
| Вес с упаковкой | 12,6 кг | ||
Комплект поставки
- Источник питания МЕГЕОН 32303
- Шнур питания
- Руководство по эксплуатации
