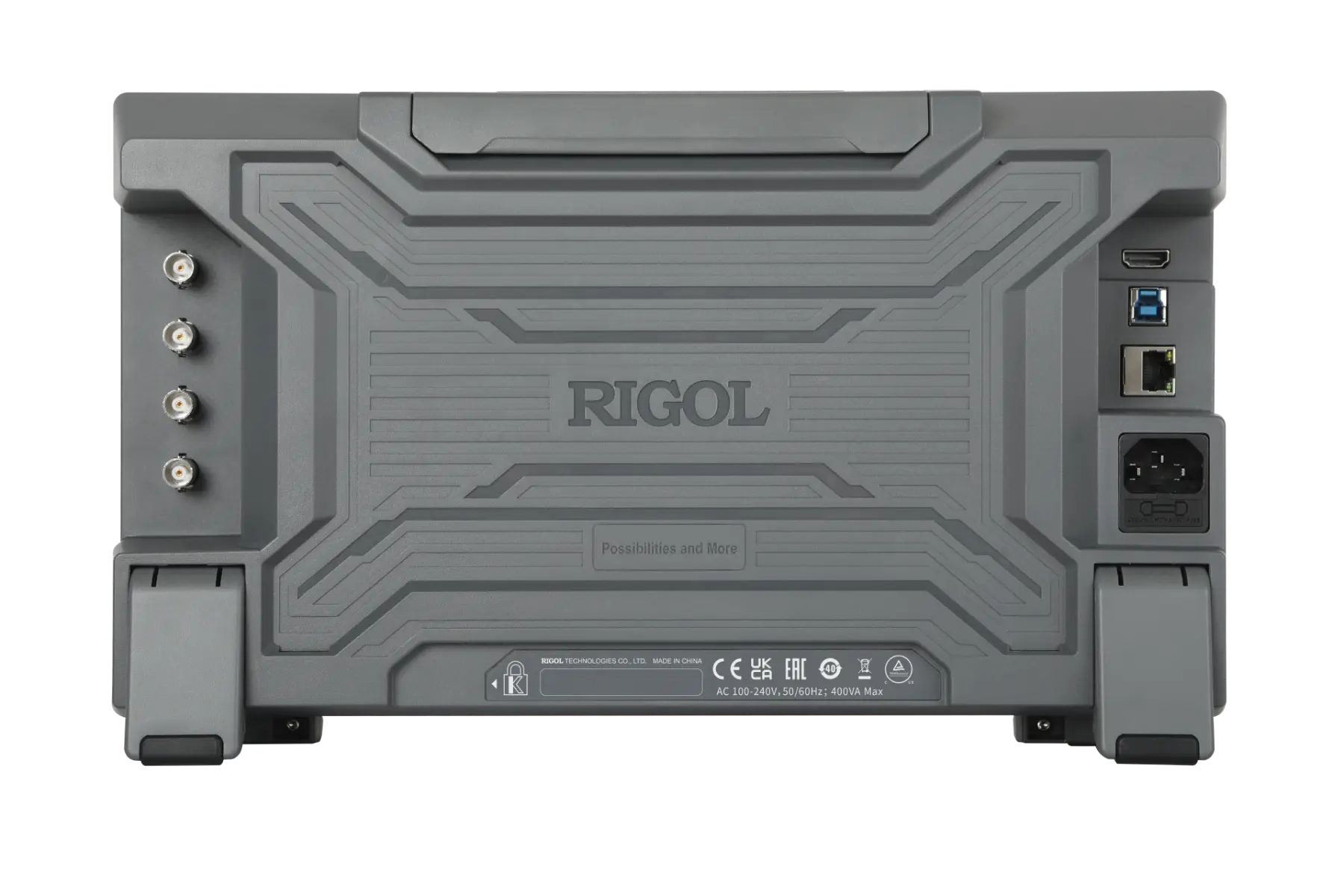

RIGOL DHO1102 цифровой осциллограф
RIGOL DHO1102 — цифровой осциллограф нового поколения для точного анализа сигналов и инженерных задач. Подходит для разработки, диагностики и лабораторных исследований, обеспечивая высокую детализацию и стабильность измерений.
Цифровой осциллограф RIGOL DHO1102 предназначен для высокоточного анализа сигналов, диагностики электронных узлов и проведения инженерных исследований, где требуется сочетание стабильности, высокой чувствительности и детализированной визуализации. Модель относится к современному поколению осциллографов с расширенными аналитическими возможностями и удобным интерфейсом, что делает её надёжным решением для профессиональной среды.
Прибор обеспечивает комфортную работу с быстропеременными процессами, помогает выявлять аномалии в сложных формах сигналов и позволяет глубоко анализировать поведение электронных схем. Благодаря улучшенным алгоритмам обработки, высокому разрешению и увеличенной глубине записи RIGOL DHO1102 подходит для задач, где необходима достоверность измерений и уверенная работа в условиях повышенной нагрузки. Осциллограф легко интегрируется в лабораторные и производственные процессы, поддерживает гибкий подход к измерениям и обеспечивает пользователю высокую информативность результатов.
Отличительные особенности осциллографа RIGOL DHO1102
- Высокое разрешение АЦП 12 бит - точная визуализация амплитудных изменений и мелких деталей сигналов.
- Увеличенная глубина памяти - до 50 млн. точек для анализа длительных процессов и переходных характеристик.
- Два аналоговых канала - удобный контроль двух сигналов одновременно с возможностью сравнения и синхронного анализа.
- Скорость выборки до 2 Гвыб/с - надёжная регистрация быстропереходных процессов и нестабильных сигналов.
- Современная система триггеров - уверенный захват событий и удобство последующей интерпретации данных.
- Расширенные математические функции - повышение аналитических возможностей и гибкость исследования сложных форм.
- Интуитивный интерфейс и удобная панель управления - сокращение времени настройки и повышение эффективности работы.
- Оптимальная энергоэффективность и низкий уровень шума - комфортная эксплуатация в лабораторных и производственных условиях.
Сферы применения цифрового осциллографа RIGOL DHO1102
- Отладка и разработка электронных устройств.
- Производственные испытания и контроль качества компонентов.
- Диагностика и ремонт электронных систем.
- Лабораторные исследования и научные проекты.
- Учебные программы по электронике и техническим дисциплинам.
Габаритные размеры
Технические характеристики осциллографа RIGOL DHO1102
| Наименование | Значение | |
|---|---|---|
| Полоса пропускания | 100 МГц | |
| Время нарастания (от 10% до 90%, типовое) | ≤5 нс | |
| Количество входных каналов | 2 аналоговых входа + 1 внешний вход запуска | |
| Режим выборки | Выборка в реальном времени | |
| Максимальная частота дискретизации |
2 Гвыб/с (1 канал) 1 Гвыб/с (2 канала) |
|
| Максимальная глубина памяти |
50 млн. точек (25 млн. точек - два канала) – стандарт. 100 млн. точек (50млн. точек - два канала) - опцияHDO1000-RLU-01. |
|
| Максимальная скорость захвата сигнала |
50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire) |
|
|
Вертикальное разрешение Эффективное количество ENOB (тип.) |
12 бит > 8 бит |
|
| Вертикальное разрешение в режиме высокого разрешения | 14 бит, 16 бит | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров | |
| Пиковый детектор | Захват глитчей от 2 нс | |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач; | |
| Разрешение встроенного дисплея | 1280 х 800 пикселей; | |
| Система вертикального отклонения | ||
| Входная связь | По постоянному току, переменному току или заземление | |
| Входной импеданс | 1 МОм ± 1% | |
| Входная емкость | 19 пФ ± 3 пФ | |
| Диапазон ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X,1000X, 2000X, 5000X | |
| Максимальное входное напряжение: | 300 В(скз) CAT I, 400 В(пик) (DC + В(пик)) | |
| Чувствительность по вертикали: | От 500 мкВ/дел до 10 В/дел | |
| Диапазон смещения по постоянному току: |
±1 В (≤ 65 мВ/дел) ±10 В (свыше 65 мВ/дел до 270 мВ/дел) ±20 В (свыше 270 мВ/дел до 2.75 В/дел) ±100 В (свыше 2.75 мВ/дел до 10 В/дел) |
|
| Динамический диапазон | ±4 делений (12 бит) | |
|
Ограничение пропускной способности (типовое) |
20 МГц, полный; выбирается для каждого канала. | |
| Погрешность коэффициента усиления | ±2% от полной шкалы | |
| Погрешность смещения |
≤200 мВ/дел: (±0,1 дел; ±2 мВ; ±1,5% смещения) >200 мВ/дел: (±0,1 дел; ±2 мВ; ±1% смещения) |
|
| ESD защита | ±8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥100:1 | |
| Горизонтальная развертка | ||
| Диапазон временной развертки | От 2 нс/дел до 1000 с/дел | |
| Разрешение по времени | 400 пс | |
| Погрешность частоты опорного генератора |
±2,5 х 10-6/год |
|
| Задержка между каналами | ≤2 нс | |
| Диапазон задержки времени |
Предварительный запуск: -5 дел. Пост запуск: 1 с или 100 дел (в зависимости от того, что больше) |
|
| Переключение с канала на канал | Диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс | |
| Режимы |
YT Режим по умолчанию XY На канале ½ SCAN Базовое время сканирования ≥ 200 мс/дел ROLL Временная база: ≥50 мс/дел или ≥100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы. |
|
| Система запуска | ||
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока. | |
| Режим запуска | Автоматический, нормальный, одиночный | |
| Связь синхронизации | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Подавление шумов | Увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение | |
| Диапазон удержания | От 8 нс до 10 с | |
| Полоса пропускания системы запуска: | ||
| внутренний источник запуска | Полоса пропускания аналоговых входов | |
| внешний вход запуска | 200 МГц | |
| Чувствительность системы запуска: | ||
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел | |
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
|
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNCразъем | |
| Отклонение запуска(типовое) | Нормальный прием, пограничный триггер, уровень триггера, расположенный около 50% от внешнего входного сигнала | |
| Диапазон установки порога срабатывания запуска: | ||
| внутренний источник запуска | ± 5 делений от центра экрана | |
| внешний вход запуска | ± 5 В | |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % | |
| Типы запуска | Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту, по протоколам: I2C, SPI, RS232/UART, CAN, LIN. | |
| Поиск и навигация | ||
| Тип | По нарастанию и ширина импульса. | |
| Источник | Аналоговые каналы | |
| Копирование | Копирование в/из системы запуска; независимые настройки, включая настройку порогового уровня и условий запуска. | |
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. | |
| Навигация |
Время: просмотр полученных сигналов во временном порядке. Событие: используются элементы управления навигацией для перехода к найденным событиям поиска. Сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на странице режима UltraAcquire. |
|
| Измерение формы сигнала | ||
| Курсорные измерения |
Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: - Отклонение напряжения между курсорами (ΔY). - Отклонение по времени между курсорами (ΔX). - Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: - Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. - Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: - Позволяет отображать курсор во время автоматического измерения. Режим XY: - Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X =" Канал "1, Y =" Канал "2 |
|
| Автоматические измерения |
Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: От CH1 к CH4, от Math1 к Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 результата измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина,+режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчет. -Устанавливаемое статистическое время |
|
| Математические операции | ||
| Количество математических функций | Отображает 4 математические функции одновременно | |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, AB, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop | |
| Цветовая гамма | Поддержка БПФ. | |
| БПФ |
-Размер записи: до 1 млн. точек. -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям:Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
|
| Поиск по пиковым значениям | Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | |
| Анализ осциллограмм | ||
| Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
|
| Тест «Годен/Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
|
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | |
| Декодирование сигналов последовательной передачи данных | ||
| Количество каналов | 4, декады и включает/отключает четыре типа протоколов одновременно. | |
| Тип декодируемых каналов | Типовые Parallel, RS232/UART, I²C, SPI, CAN, LIN. | |
| Автоматическое масштабирование | ||
| Автоматическое масштабирование | Автоматическое масштабирование минимального напряжения более 10 мВ (размах), рабочего цикла более 1% и частоты более 35 Гц. | |
| Цифровой вольтметр | ||
| Функции вольтметра |
Источник: все аналоговые каналы. Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока. Разрешение 4 разряда. Поддержка настроек верхнего / нижнего предела; подает звуковой сигнал, когда значение напряжения находится внутри или за пределами предельного диапазона. |
|
| Прецизионный частотомер | ||
| Функции частотомера |
Источник: все аналоговые каналы и выход. Измерение частоты, периода, сумматор. |
|
| Разрешение | От 3 до 6 разрядов (устанавливаемое пользователем) | |
| Частотный диапазон частотомера | Максимальная аналоговая полоса пропускания. | |
| Сумматор | До 48 разрядов | |
| Набор команд управления и программирования | ||
| Поддержка набора команд | Стандартные SCPI команды. | |
| Общие характеристики | ||
| Тип и размер встроенного дисплея | 10.1-дюймовый сенсорный дисплей с управлением «Multi-Touch» | |
| Разрешение встроенного дисплея | 1280 х 900 пикселей, соотношение сторон 16:9 | |
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали | |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
|
| Яркость | 256 уровней интенсивности (LCD, HDMI). | |
| Процессор | Cortex-A72, 1.8 ГГц, 8 ядер | |
| Объем памяти | 4 ГГб RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГГб | |
| Интерфейсы связи | USB 3.0, LAN | |
| Видеовыход | HDMI | |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50-60 Гц | |
| Максимальная потребляемая мощность | 400 Вт | |
| Диапазон рабочих температур | От 0℃ до +50℃ | |
| Диапазон температур хранения | От -30℃ до +60℃ | |
| Относительная влажность | Не более 90% | |
| Габаритные размеры | 358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г) | |
| Высота для монтажа в измерительную стойку | 4U | |
| Вес |
3,8 кг без упаковки 5,37 кг с упаковкой |
|
Комплект поставки осциллографа RIGOL DHO1102
- Осциллограф RIGOL DHO1102;
- Кабель питания;
- Кабель USB;
- Пассивные пробники PVP3150 (2 шт.) 150 МГц.
