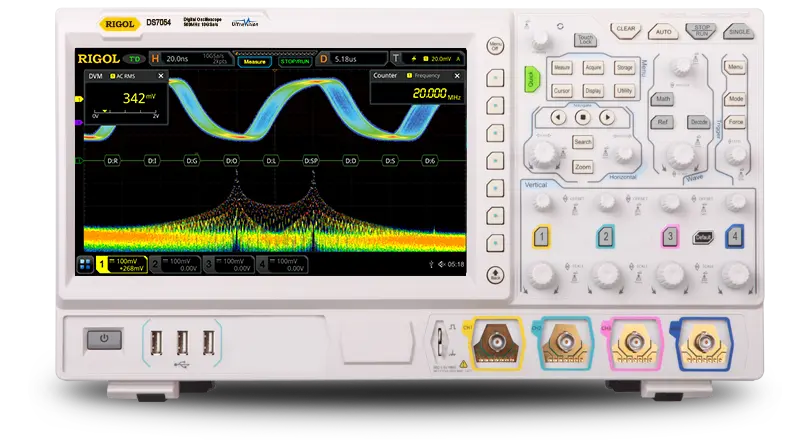

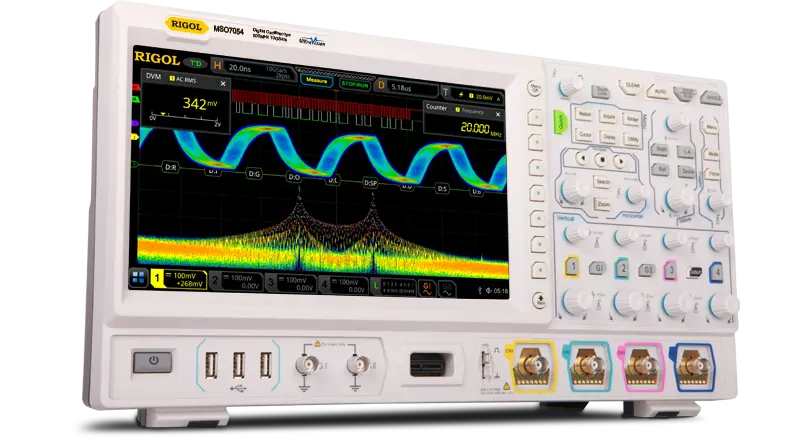

RIGOL DS7014 цифровой осциллограф
RIGOL DS7014 — профессиональный цифровой осциллограф для анализа сигналов, тестирования и диагностики электронных систем. Подходит для инженеров, разработчиков и лабораторий.
Цифровой осциллограф RIGOL DS7014 предназначен для визуализации, анализа и диагностики электрических сигналов в инженерных, производственных и исследовательских проектах. Это универсальный инструмент, который помогает специалистам изучать поведение электронных схем, выявлять нестабильности, оценивать качество разработанной аппаратуры и проводить контрольные испытания в рамках разработки и серийного производства. Модель сочетает удобство эксплуатации, современные алгоритмы обработки данных и высокую надёжность, что делает её оптимальным решением для профессиональной среды.
Осциллограф RIGOL DS7014 обеспечивает стабильную работу и высокую детализацию отображаемых процессов, позволяя эффективно анализировать переходные характеристики, импульсные сигналы, аналоговые цепи и многоканальные процессы. Инженеры используют его как основной инструмент для тестирования прототипов, исследования временных зависимостей, диагностики неисправностей и подтверждения корректности проектных решений. Комфортный интерфейс, расширенные режимы анализа и гибкая логика управления упрощают ежедневную работу и повышают точность измерений.
Отличительные особенности осциллографа RIGOL DS7014
- Высокая скорость обработки данных обеспечивает детальное отображение сложных форм сигналов и ускоряет анализ процессов.
- Поддержка работы с несколькими каналами позволяет одновременно исследовать взаимодействующие электронные цепи.
- Продвинутые режимы триггеринга упрощают поиск редких или нестабильных событий в системе.
- Наглядный интерфейс с возможностью отображения нескольких сигналов повышает эффективность диагностики.
- Встроенные математические функции и инструменты анализа сокращают время подготовки отчётов и обработки измерений.
- Поддержка современных протоколов обмена данными облегчает интеграцию в автоматизированные рабочие станции.
- Большой дисплей с высоким качеством визуализации обеспечивает комфорт при длительной работе.
- Широкие возможности сохранения данных и скриншотов упрощают документирование испытаний и передачу результатов.
- Надёжная конструкция корпуса и удобная эргономика делают осциллограф подходящим для интенсивной эксплуатации в лабораториях и сервисных центрах.
Сферы применения цифрового осциллографа RIGOL DS7014
- Разработка и отладка аналоговых и цифровых устройств.
- Диагностика электронных модулей, узлов управления и встраиваемых систем.
- Анализ сигналов в научных лабораториях, учебных центрах и инженерных подразделениях.
- Тестирование модулей связи, интерфейсов и высокоскоростных шин.
- Производственный контроль качества и испытания готовой электронной продукции.

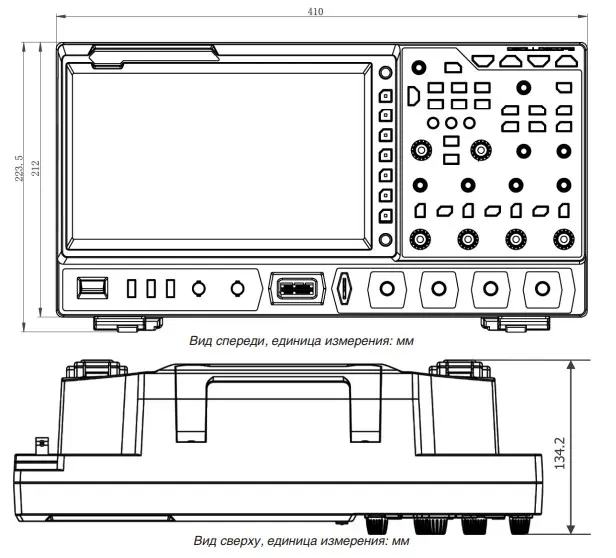

Габаритные размеры

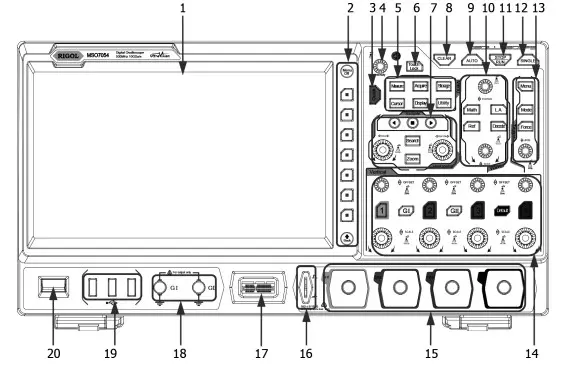

Внешний вид передней панели
- Емкостной сенсорный экран
- Кнопки функционального меню
- Кнопка быстрого доступа
- Многофункциональная ручка
- Кнопки функций
- Кнопка блокировки экрана
- Органы управления горизонтальной системой
- Кнопка удаления информации CLEAR
- Кнопка автоматической настройки сигнала
- Органы управления сигналом
- Кнопка RUN/STOP
- Кнопка одиночного запуска
- Органы управления запуском
- Органы управления вертикальной системой
- Входы аналоговых каналов
- Выход компенсации пробника / Заземление
- Входной терминал цифровых каналов*
- Выходной разъем двухканального генератора сигналов**
- Интерфейс USB HOST
- Кнопка включения питания
* Данная функция доступна только для моделей MSO7000
** Данная функция доступна только для моделей MSO7000
с установленной опцией генератора MSO7000-AWG

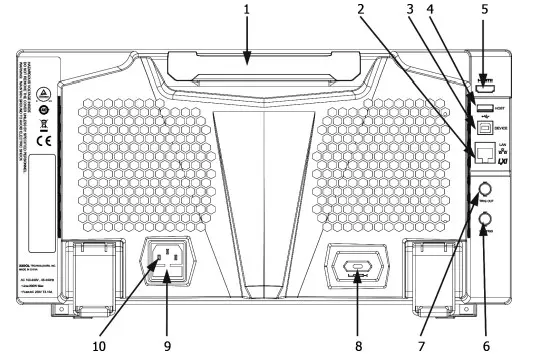

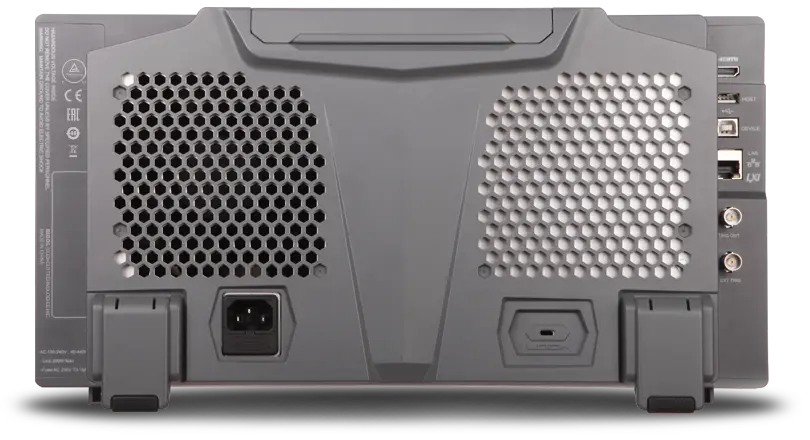

Внешний вид задней панели
- Ручка
- LAN Interface
- USB DEVICE Interface
- USB HOST Interface
- HDMI Video Output
- EXT TRIG. Разъем для входа внешнего сигнала запуска.
- Trigger Out и Pass/Fail
- Вход замка блокировки Kensington
- Держатель предохранителя
- Разъем для подключения шнура питания
Технические характеристики осциллографа RIGOL DS7014
| Наименование | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 10 Гвыб/c на 1 канал, 5 Гвыб/c на 2 канала, 5 Гвыб/c на 4 канала |
| Глубина памяти | 100 млн. точек (станд.), до 500 млн. точек (опц.) |
| АЦП | 8 бит |
| Скорость захвата | 600000 осц./сек |
| Анализ осциллограмм | до 450 000 кадров |
| Расширенная синхронизация | 12 типов штатно |
| Протоколы последовательных шин | I²C, RS-232, UART, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 (опция) |
| Декодирование протоколов | 41 тип (опция) |
| Интерфейсы | USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция) |
| Размер дисплея | 10,1" |
| Тип и разрешение дисплея | цветной, сенсорный, 1024 х 600 |
| Размеры | 410 x 224 x 135 мм |
| Масса | 3,9 кг |
Комплект поставки осциллографа RIGOL DS7014
- Осциллограф RIGOL DS7014;
- Осциллографические щупы – 4 шт. пассивных (500 МГц) RP3500A;
- Пробник логического анализатора RPL2316 (для моделей MSO);
- Крышка на переднюю панель;
- Сетевой кабель;
- USB кабель для подключения к ПК;
- Краткое руководство по эксплуатации.
