RIGOL DS80804 высокопроизводительный цифровой осциллограф
5
Арт. DS80804
12 365 038 ₽
Характеристики
Номер в госреестре СИ
:
93223-24
Описание

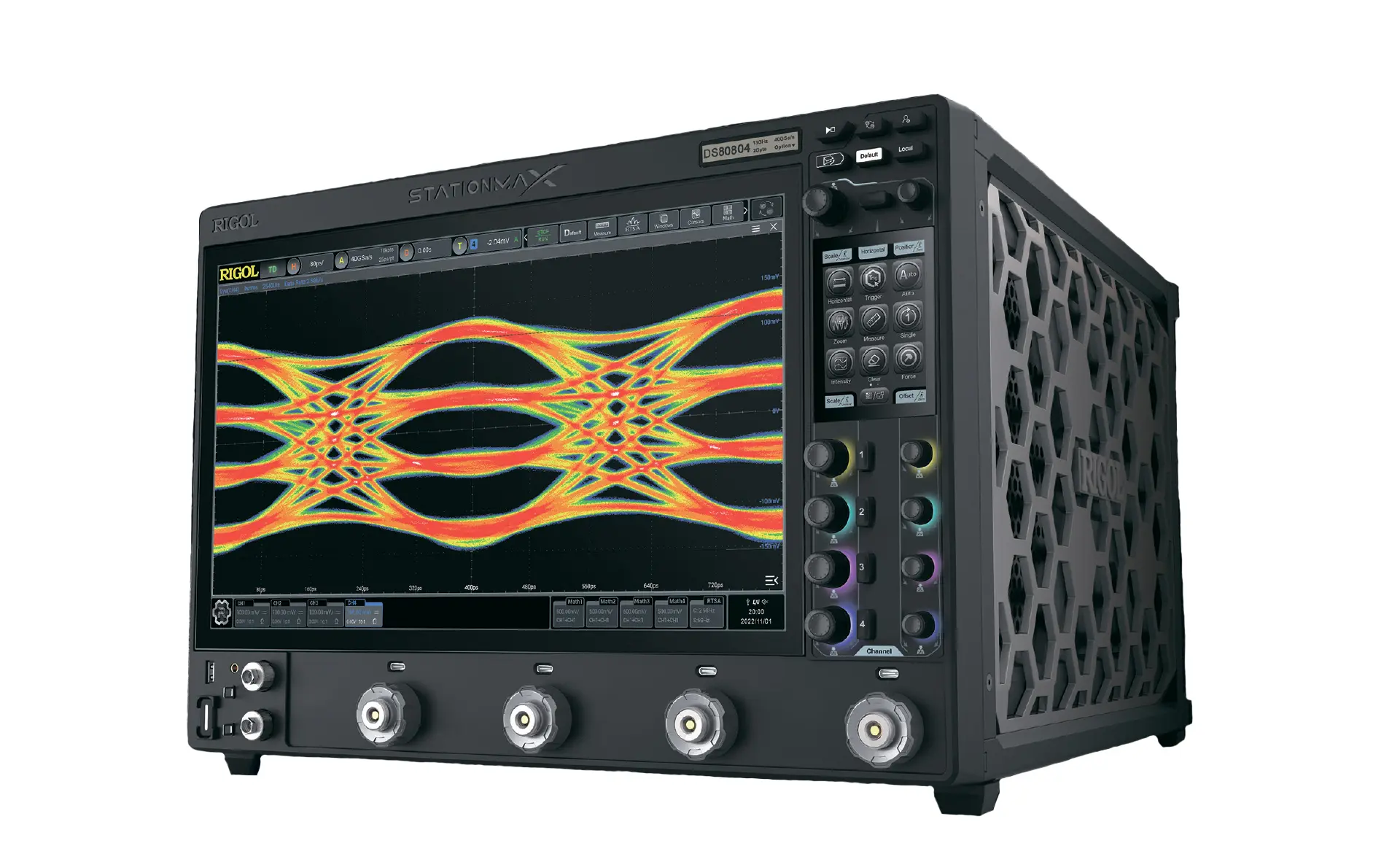

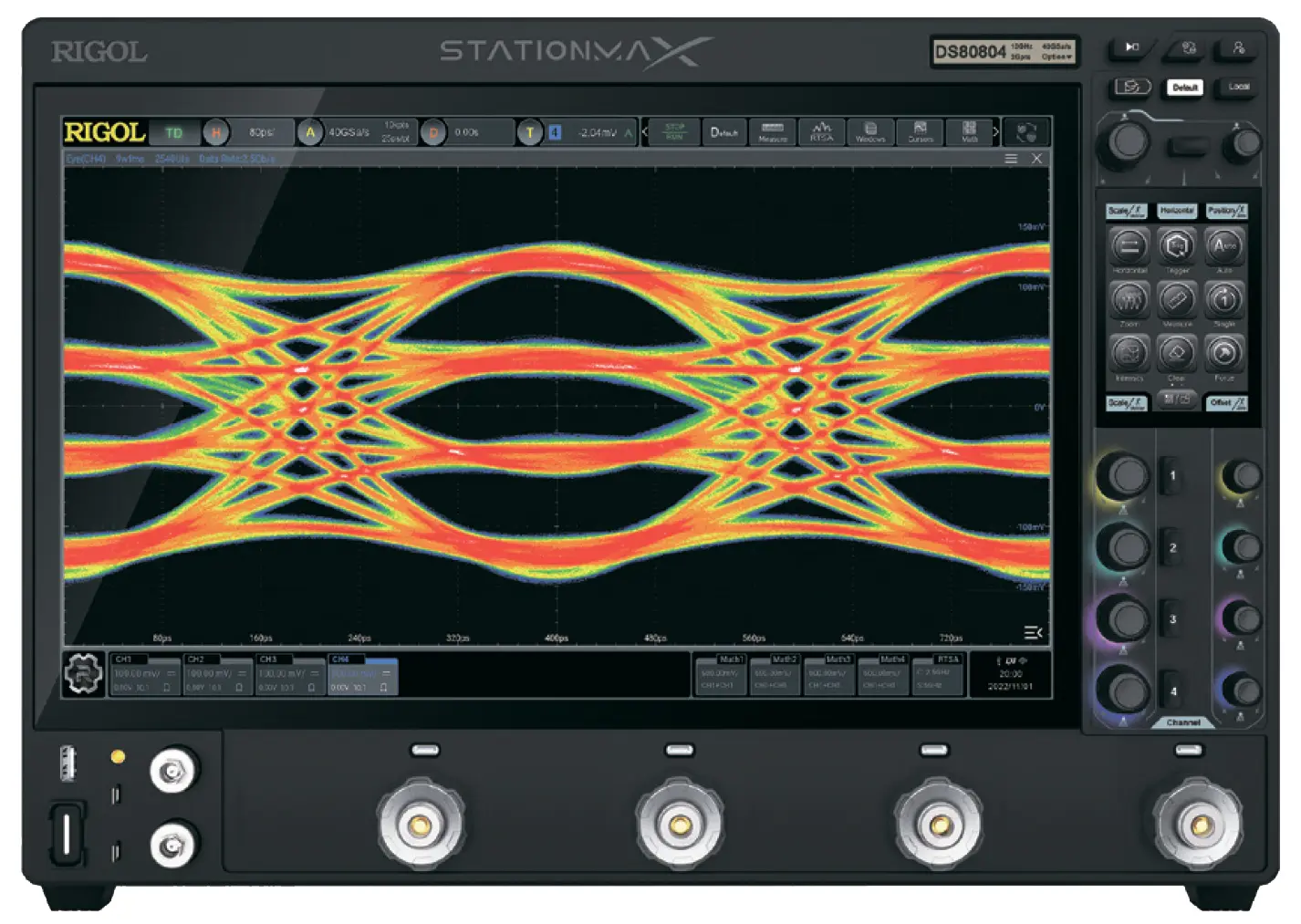

RIGOL DS80804 представляет собой высокопроизводительный цифровой осциллограф нового поколения, разработанный для решения сложных задач анализа сигналов в высокочастотных и высокоскоростных системах. Прибор ориентирован на инженеров, работающих с современными коммуникационными, вычислительными и радиоэлектронными платформами, где требуются высокая точность измерений и широкие диагностические возможности.
RIGOL DS80804 представляет собой высокопроизводительный цифровой осциллограф нового поколения, разработанный для решения сложных задач анализа сигналов в высокочастотных и высокоскоростных системах. Прибор ориентирован на инженеров, работающих с современными коммуникационными, вычислительными и радиоэлектронными платформами, где требуются высокая точность измерений и широкие диагностические возможности.
RIGOL DS80804 оснащён четырьмя аналоговыми каналами и мощной платформой на базе ОС Android, осциллограф обеспечивает гибкость управления, расширенную визуализацию данных и удобную интеграцию в различные рабочие среды. Благодаря полосе пропускания 8 ГГц и скорости выборки 20 Гвыб/с прибор позволяет фиксировать самые быстрые переходные процессы и анализировать нарушения сигналов с максимальной детализацией.
Отличительные особенности осциллографа RIGOL DS80804
- Полоса пропускания 8 ГГц обеспечивает исследование сверхвысокочастотных сигналов и сложных цифровых интерфейсов.
- Скорость выборки 20 Гвыб/с позволяет точно фиксировать быстрые фронты и переходные процессы.
- Четыре полноценных аналоговых канала упрощают анализ многосигнальных систем и сложных схем.
- Аппаратная платформа на базе ОС Android обеспечивает гибкость настройки, широкие возможности визуализации и интеграцию ПО.
- Большой сенсорный интерфейс улучшает навигацию и ускоряет выполнение измерительных операций.
- Расширенные функции анализа дают возможность проводить исследование спектра, джиттера, параметров последовательных шин и других характеристик.
- Поддержка современных средств триггеринга обеспечивает высокую точность фиксации событий.
- Возможность интеграции в автоматизированные стенды благодаря широким коммуникационным интерфейсам.
- Высокая стабильность работы и низкий уровень шумов повышают точность измерений.
- Оптимизация под длительный анализ сигналов и работу с большими объёмами данных.
Сферы применения цифрового осциллографа RIGOL DS80804
- Анализ высокоскоростных цифровых интерфейсов и современных протоколов передачи данных.
- Исследование СВЧ-устройств, радиочастотных модулей и систем беспроводной связи.
- Разработка, отладка и тестирование микропроцессорных и вычислительных платформ.
- Диагностика сложных переходных процессов и анализ качества сигналов.
- Испытания оборудования в телекоммуникационной, оборонной и аэрокосмической отраслях.
- Работа в НИОКР-центрах, где требуется высокоточная аналитика сигналов.
Габаритные размеры
Технические характеристики осциллографа RIGOL DS80804
| Параметры | Значения | |
|---|---|---|
| Полоса пропускания | 8 ГГц | |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска | |
| Режим выборки | Выборка в реальном времени | |
| Общая частота дискретизации | 160 Гвыб/с | |
| Максимальная частота дискретизации | 40 Гвыб/с (во всех каналах) | |
| Максимальная глубина памяти | 4 млрд. точек (опция) | |
| Максимальная скорость захвата сигнала | 250 000 осц/с | |
| Вертикальное разрешение | от 8 до 16 бит (настраиваемое) | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 2 000 000 кадров (одноканальный режим) | |
| Пиковый детектор | Захват глитчей от 100 пс | |
| Тип и размер встроенных дисплеев |
15,6 дюймовый емкостный экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с виброоткликом |
|
| Разрешение встроенных дисплеев |
1920 х 1080 пикселей; 480 х 320 пикселей |
|
| Система вертикального отклонения | ||
| Входная связь | По постоянному току | |
| Входной импеданс | 50 Ом ± 3% | |
| Входная емкость | 17 пФ ± 3 пФ | |
| Коэффициент деления пробника | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 60 дБ | |
| Максимальное входное напряжение |
≤10 мВ/дел: 2 В СКЗ >10 мВ/дел: 5 В СКЗ |
|
| Вертикальное разрешение |
8 бит 9 бит ~ 16 бит (режим высокого разрешения) |
|
| Диапазон чувствительности по вертикали | 1 мВ/дел ~ 1 В/дел | |
| Диапазон смещения |
±0,6 В (≤ 60 мВ/дел) ±2,5 В (>60 мВ/дел, ≤ 200 мВ/дел) ±4 В (> 200 мВ/дел, ≤ 1 В/дел) |
|
| Динамический диапазон | ±5 дел (8 бит) | |
| Предельная полоса пропускания (типовая) 50 Ом |
500 МГц, 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц, 5 ГГц, 6 ГГц, 7 ГГц, 8 ГГц выбирается независимо для каждого канала. Ограничение полосы пропускания автоматически устанавливается на 500 МГц, если вертикальная установка < 5 мВ |
|
| Относительная погрешность усиления по постоянному току | ± 2% от полной шкалы | |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение) |
|
| Межканальная развязка | ≥ 60 дБ | |
| Горизонтальная развертка | ||
| Диапазон временной развертки |
от 50 пс/дел до 1000 с/дел; Точная настройка |
|
| Разрешение по времени | 0,5 пс | |
| Погрешность частоты опорного генератора | ± 0,2 ppm (точность начальной калибровки) ± 1 ppm/год (скорость старения) | |
|
Диапазон задержки временной развертки максимальное значение |
-5 дел перед запуском максимальное время глубины хранения после срабатывания |
|
| Измерение временного интервала ΔT (с использованием курсоров) | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс | |
| Диапазон коррекции межканального смещения | ±100 нс, точность ±1 пс | |
|
Аналоговая межканальная задержка (типичная) |
≤ 50 пс | |
| Режимы |
YT по умолчанию XY-канал 1/2/3/4 Временная развертка СКАНИРОВАНИЯ ≥ 200 мс/дел. ROLL ≥ 50 мс/дел, возможность автоматического входа/выхода |
|
| Система захвата | ||
| Частота выборки | 40 Гвыб/с (все каналы) | |
| Глубина памяти | 500 Мтчк, 2 Гтчк (опция), 4 Гтчк (опция) | |
| Режимы захвата |
Обычный – по умолчанию Обнаружение глитчей – до 100 пс Среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения Высокого разрешения 9 – 16 бит |
|
| Режим высокого разрешения |
9 бит: полоса пропускания 4 ГГц 10 бит: полоса пропускания 2 ГГц 12 бит: полоса пропускания 800 МГц 14 бит: полоса пропускания 500 МГц 16 бит: полоса пропускания 200 МГц |
|
| Система запуска | ||
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход EXT TRIG | |
| Режим запуска | Автоматический, нормальный, одиночный | |
| Развязка |
По постоянному току По переменному току Подавление высоких частот, частота среза ~75 кГц (только для внутреннего триггера) Подавление низких частот, частота среза ~75 кГц (только для внутреннего триггера) |
|
| Подавление шума | Добавляет гистерезис в цепь триггера (только для внутреннего триггера), опционально вкл. или выкл. | |
| Полоса пропускания системы запуска |
Аналоговая полоса пропускания осциллографа (для внутренней синхронизации) Для внешней синхронизации - 200 МГц |
|
| Чувствительность системы синхронизации |
внутренний триггер: 3 дел, ≤ 2мВ/дел 1,5 дел, от 2мВ/дел до 5мВ/дел 1 дел, от 5мВ/дел до 50мВ/дел 0,5 дел, ≥ 50мВ/дел 0,75 дел ~ 0,8 дел при 500мВ/дел внешний триггер: 500 мВ ПИК-ПИК (DC–200 МГц) |
|
| Внешний запуск EXT |
Вход. импеданс:1 МОм ± 1%, разъем SMA триггерный джиттер: ≤ 1 нс СКЗ Обычный режим выборки, запуск по фронту, уровень триггера около 50% входного сигнала EXT |
|
| Диапазон уровней срабатывания |
Внутренний триггер: ±5 делений от центра экрана Внешний триггер: ±4 В |
|
| Типы запуска | стандартные |
- по фронту - по ширине импульса - по наклону - по видео - по шаблону - по длительности - по тайм-ауту - по импульсу с пониженной амплитудой - по импульсу с повышенной амплитудой - по задержке - по установившемуся значению - по удержанию - по N-му фронту |
| опционально |
- по RS232/UART - по I2C - по SPI - по CAN - по FlexRay - по LIN - по I2S - по MIL-STD-1553 |
|
| Источники сигнала при запуске | Любой аналоговый вход, EXT (в случае внешней синхронизации по фронту) | |
| Поддержка курсорных измерений | 2 пары курсоров по осям X и Y | |
| Количество автоматических измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране) | |
| Количество математических функций | 4 | |
| Максимальная длина сигнала БПФ | 10 млн. точек | |
| Типы окна БПФ | Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник | |
|
Поиск по пиковым значениям |
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | |
| Анализ осциллограмм | ||
|
Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. | |
| Тест «Годен/Не годен» | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана | |
|
Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | |
|
Автоматическое масштабирование |
Минимальное напряжение AutoScale превышает 10 мВ (размах), рабочий цикл >1 % (периодический сигнал от 35 Гц до 10 ГГц) | |
| Цифровой вольтметр | 3 разряда, измерение напряжения постоянного и переменного тока | |
| Измерительный вход | Любой аналоговый вход | |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока |
|
| Графическое представление измеренных значений | Имеется | |
| Предупреждение о достижении порогов измерения | Имеется | |
| Прецизионный частотомер | До 8 разрядов | |
| Разрешение | От 3 до 8 разрядов (устанавливаемое пользователем) | |
| Функции частотомера | Измерение частоты, периода, сумматор | |
| Измерительный вход | Любой аналоговый вход, вход внешней синхронизации EXT | |
| Частотный диапазон частотомера | От 0 до 8 ГГц | |
| Сумматор | До 64 разрядов, по переднему фронту | |
| Набор команд |
Стандартный набор команд SCPI Определение сообщения об ошибке Отчеты о состоянии Синхронизация. |
|
| Общие характеристики | ||
| Тип и размер встроенного дисплея | 15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch» | |
| Особенности дисплея | Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем | |
| Разрешение встроенного дисплея | 1920 х 1080 пикселей 16:9 | |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
|
| Вычислительный процессор | Двухядерный, Cortex-A72，1,8 ГГц | |
| Оперативная память | 4 ГБ | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 128 ГБ | |
| Интерфейсы связи |
USB host 3.0 – 2 порта на задней панели, USB host 3.0 – 1 порт на передней панели, LAN – 1 порт на задней панели 1000 Base-T/поддержка LXI-C, Web Control - веб-интерфейс управления по IP-адресу осциллографа в веб-браузере |
|
| Видеовыход | HDMI 1.4 | |
| Выход AUX | Внешняя синхронизация (SMA) | |
| Вход/выход опорного генератора | 10 МГц (SMA) | |
| Выход компенсации пробника | Клеммный выход 1кГц 3В ПИК-ПИК | |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц | |
| Максимальная потребляемая мощность | 2000 Вт | |
| Диапазон рабочих температур | От 0℃ до +50℃ | |
| Диапазон температур хранения | От -30℃ до +70℃ | |
| Относительная влажность | Не более 90% (при температуре окр. возд. ≤ 30 º С) | |
| Габаритные размеры | 448 х 310 х 522,6 мм | |
| Высота для монтажа в измерительную стойку | 7U | |
| Вес | 28 кг | |
| Энергонезависимая память |
Поддерживаемые форматы хранения: *.stp, *.png, *.bmp, *.jpg Поддерживаемые форматы форм сигнала CSV (*.csv), данные двоичной формы сигнала (*.bin) данные (*.csv), данные эталонного сигнала (*.ref, *.csv, *.bin) |
|
| Внутренняя память | 125 ГБ доступно пользовательского пространства | |
| Опорные осциллограммы | 10 видов | |
Комплект поставки низкопрофильного цифрового осциллографа RIGOL DS80804
- Осциллограф;
- Шнур питания;
- USB-кабель.
- BNC Adapter Input 50 Ohm
