RIGOL MSO5204 цифровой осциллограф
RIGOL MSO5204 — универсальный цифровой осциллограф для анализа аналоговых и цифровых сигналов в лабораторных, инженерных и производственных задачах. Оптимален для разработки и диагностики современной электроники.
Цифровой осциллограф RIGOL MSO5204 предназначен для комплексного анализа аналоговых и цифровых сигналов в лабораторных, производственных и инженерных условиях. Модель ориентирована на специалистов, которым требуется универсальный инструмент для диагностики быстропротекающих процессов, разработки электронных устройств, проверки цифровых интерфейсов и выявления редких событий в цепях. Прибор сочетает высокую точность визуализации формы волны, широкие аналитические возможности и удобный интерфейс, что делает его надёжной основой для современных измерительных задач.
Использование RIGOL MSO5204 обеспечивает широкие возможности при тестировании схем различной сложности: от базовых лабораторных опытов до глубокого анализа функционирования многоканальных систем. Инструментарий осциллографа позволяет эффективно фиксировать переходные процессы, контролировать стабильность сигналов, сравнивать параметры различных каналов, анализировать цифровые последовательности и оптимизировать работу электронных модулей. Прибор подходит для тех специалистов, которые ценят сочетание высокой производительности, гибкости настроек и интуитивного взаимодействия.
Отличительные особенности осциллографа RIGOL MSO5204
- Широкая полоса пропускания обеспечивает корректную визуализацию быстрых процессов и переходных сигналов.
- Максимальная частота дискретизации позволяет регистрировать мелкие детали формы волны на сложных участках.
- Четыре аналоговых канала обеспечивают параллельный анализ нескольких узлов схемы.
- Большой объём памяти даёт возможность записывать длительные последовательности сигналов для последующей обработки.
- Расширенный набор триггеров обеспечивает точное выделение необходимых событий и нестандартных импульсов.
- Поддержка анализа цифровых шин повышает эффективность работы с цифровыми и смешанными системами.
- Высокая скорость обновления экрана обеспечивает стабильное отображение динамики сигналов.
- Набор математических функций упрощает обработку, сравнение и анализ полученных данных.
- Удобный интерфейс и сенсорные элементы управления ускоряют работу и снижают нагрузку при выполнении рутинных операций.
- Поддержка удалённого доступа облегчает интеграцию в автоматизированные исследовательские комплексы.
Сферы применения цифрового осциллографа RIGOL MSO5204
- Проектирование и тестирование электронных устройств.
- Анализ цифровых интерфейсов и микропроцессорных систем.
- Лабораторные исследования и профессиональная подготовка.
- Диагностика и обслуживание промышленной электроники.
- Работа в сервисных центрах и инженерных подразделениях.
Габаритные размеры

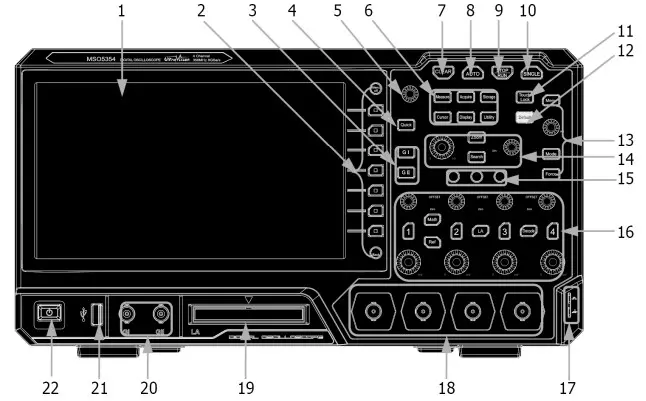

Внешний вид передней панели
- Емкостной сенсорный экран
- Кнопки функционального меню
- Кнопка управления двухканальным генератором сигналов*
- Кнопки быстрого доступа
- Многофункциональная ручка
- Кнопки функций
- Кнопка удаления информации CLEAR
- Кнопка автоматической настройки сигнала
- Кнопка RUN/STOP
- Кнопка одиночного запуска
- Кнопка блокировки экрана
- Кнопка сброса на заводские настройки
- Органы управления запуском
- Органы управления горизонтальной системой
- Кнопки навигации
- Органы управления вертикальной системой
- Выход компенсации пробника/Заземление
- Входы аналоговых каналов
- Входной терминал цифровых каналов**
- Выходной разъем двухканального генератора сигналов*
- Интерфейс USB HOST
- Кнопка включения питания
* Данная функция доступна только для моделей с опцией MSO5000-AWG
** Активный логический пробник PLA2216 запрашивается при заказе
Внешний вид задней панели
- Ручка
- HDMI
- USB DEVICE Interface
- LAN Interface
- Trigger Out и Pass/Fail
- Разъем для подключения шнура питания
- Вход замка блокировки Kensington
Технические характеристики лабораторного генератора сигналов RIGOL MSO5204
| Наименование | Значение |
|---|---|
| Полоса пропускания аналогового канала, (-3 дБ): | 200 МГц |
| Максимальная глубина памяти (опция MSO5000-2RL) |
200 млн. точек (1 канал) 100 млн. точек (2 канала) 50 млн. точек (4 канала) |
| Расчётное время нарастания (от 10% до 90%, типовое) | ≤1,75 нс |
| Количество входных каналов | 4 аналоговых входа |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации |
8 Гвыб/с (1 канал) 4 Гвыб/с (при 2-х включенных каналах) 2 Гвыб/с (при 4-х включенных каналах) |
| Максимальная скорость захвата сигнала | ≥500 000 осц./сек (режим UltraAcquire) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | ≥450 000 кадров (один канал) |
| Пиковый детектор | Захват глитчей длительностью от 500 пс |
| Тип и размер встроенного дисплея | 9 дюймовый емкостный дисплей с функцией мультитач |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | По постоянному току, переменному току, заземление |
| Входной импеданс | 1 МОм ± 1% |
| Входная емкость | 17 пФ ± 3 пФ |
| Максимальное входное напряжение, с пробником: |
CATI 300 В СКЗ, 400 В ПИК |
| Вертикальное разрешение (АЦП) | 8 бит |
| Чувствительность по вертикали: | от 500 мкВ/дел до 10 В/дел |
| Диапазон смещения по постоянному току: |
± 1 В (500 мкВ/дел ~ 50 мВ/дел) ± 30 В (51 мВ/дел ~ 260 мВ/дел) ± 100 В (>265 мВ/дел ~ 10 В/дел) |
| Динамический диапазон | ±5 делений (8 бит) |
| Точность усиления постоянного тока | 3% от полной шкалы |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами | 40 дБ |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Система вертикального отклонения цифровых каналов | |
| Количество каналов | 16 (D0~D7, D8~D15) |
| Диапазон пороговых уровней | ± 15,0 В, с шагом 10 мВ |
| Максимальный диапазон входных напряжений | ± 40 В пик |
| Минимальный диапазон входных уровней | 500 мВ п-п |
| Входной импеданс | 101 кОм |
| Входная ёмкость | 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная развертка аналоговых каналов | |
| Диапазон временной развертки |
от 2 нс/дел до 1000 с/дел точная настройка |
| Разрешение по времени | 10 пс |
| Точность временной развёртки | ±10 ppm ± 10 ppm/год |
| Горизонтальная развертка цифровых каналов | |
| Минимальная ширина детектируемого импульса | 5 нс |
| Максимальная частота на входе | 200 МГц |
| Межканальная временная задержка | 2 нс (тип), 5 нс (макс) |
| Система сбора данных | |
| Макс. глубина памяти стандартная, аналоговые каналы | 100 Мточек (1 канал), 50 Мточек (2 канала), 25 Мточек (4 канала) |
| Макс. глубина памяти опционная (MSO5000-2RL), аналоговые каналы | 200 Мточек (1 канал), 100 Мточек (2 канала), 50 Мточек (4 канала) |
| Макс. частота дискретизации, цифровые каналы | 1 Гвыб/с (все каналы) |
| Макс. глубина памяти, цифровые каналы | 25 Мточек (все каналы) |
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 |
| Пиковое детектирование глитчей | 500 пс |
| Режим высокого разрешения | 12 бит |
| Система запуска | |
| Источник сигнала запуска | Аналоговые каналы (1 – 4), цифровые каналы (D0~D15), сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска | Полоса пропускания аналоговых входов |
| Чувствительность системы запуска |
1,0 дел. или 5 мВ п-п (большее значение); <10 мВ/дел 0,5 дел.; ≥ 10 мВ/дел При включенном шумоподавлении чувствительность триггера снижается вдвое |
| Типы запуска |
Стандартно: зональный, по фронту, по импульсу, по наклону, по видео, по шаблону, по продолжительности, по тайм-ауту, по ранту, по окну, по установке/удержанию, по задержке, по N-му фронту Опционально: по I2C, по SPI, по RS232/UART, по CAN, по LIN, по FlexRay, I2S, MIL-STD-1553 |
| Декодирование протоколов последовательной передачи данных | |
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов |
Стандарт: Parallel Опционально: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553 |
| Генератор сигналов произвольной формы (опция MSO5000-AWG) | |
| Количество выходных каналов | 2 |
| Частота дискретизации | 200 Мвыб/с |
| Разрешение по вертикали | 14 бит |
| Максимальная выходная частота | 25 МГц |
| Стандартные выходные сигналы | Синус, прямоугольник, пила, импульс, DC, шум |
| Записанные шаблоны | Sinc, Exp. Rise, Exp. Fall, ECG, Gauss, Lorentz, Haversine |
| Цифровой вольтметр | |
| Цифровой вольтметр | 3 разряда ACV/DCV |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
| Высокоточный частотомер | |
| Высокоточный частотомер | до 6 разрядов,устанавливаемое пользователем |
| Функции частотомера | измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | от 0 до верхней частоты рабочего диапазона |
| Сумматор | до 48 разрядов |
| Набор команд | |
| Поддержка формата команд | SCPI (IEEE488.2) |
| Общие характеристики | |
| Тип и размер встроенного дисплея | 9-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Разрешение встроенного дисплея | 1024 х 600 пикселей |
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость | 256 уровней интенсивности (LCD, HDMI). |
| Интерфейсы связи | USB 2.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control |
| Видеовыход | HDMI 1.4 |
| Выход меандра (калибровка пробников) |
1 кГц, размах 3 В, прямоугольный сигнал |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц |
| Максимальная потребляемая мощность | 75 ВА |
| Диапазон рабочих температур | От 0℃ до +50℃ |
| Диапазон температур хранения | От -30℃ до +60℃ |
| Относительная влажность | Не более 90% |
| Габаритные размеры (ШхВхГ) | 367 х 200 х 130 мм |
| Высота для монтажа в измерительную стойку | 5 U |
| Вес | 3,5 кг |
Комплект поставки ВЧ генератора сигналов RIGOL MSO5204
- Осциллограф MSO5204
- Шнур питания
- Пассивный пробник PVP2350 (350 МГц) – 4 шт.
- USB-кабель
