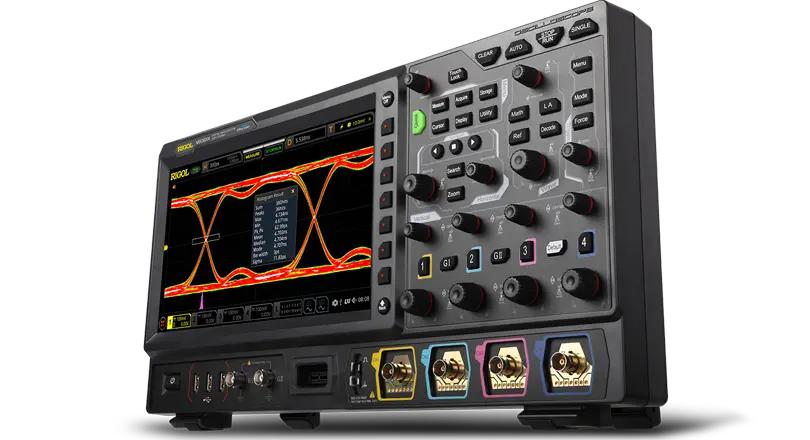

RIGOL MSO8064 цифровой осциллограф
RIGOL MSO8064 — цифровой осциллограф для детального анализа аналоговых и цифровых сигналов, используемый в разработке, тестировании и диагностике высокотехнологичных электронных систем.
Цифровой осциллограф RIGOL MSO8064 - это современный инструмент для детального анализа аналоговых и цифровых сигналов, применяемый при разработке, отладке и тестировании электронных устройств различной сложности. Прибор обеспечивает высокую точность визуализации переходных процессов, позволяет эффективно исследовать динамику сигналов и предоставляет инженеру широкие возможности для комплексного анализа. Модель ориентирована на профессиональную эксплуатацию в лабораториях, исследовательских центрах и производственных подразделениях, где требуется надёжный и функциональный измерительный инструмент.
RIGOL MSO8064 сочетает в себе производительность, глубину анализа и удобство работы, обеспечивая точное воспроизведение быстрых процессов и устойчивость к сложным условиям измерений. Глубокая память записи позволяет фиксировать продолжительные фрагменты сигналов, а развитая система триггеров помогает выделять события, важные для диагностики и проверки правильности функционирования устройств. Интуитивный интерфейс значительно ускоряет работу специалиста, делая процесс анализа более наглядным и структурированным.
Отличительные особенности осциллографа RIGOL MSO8064
- Широкая полоса пропускания обеспечивает корректное измерение и анализ быстрых переходных процессов.
- Высокая частота дискретизации позволяет фиксировать даже кратковременные и сложные по форме импульсы.
- Глубокая память записи до 500 млн точек расширяет возможности анализа длительных последовательностей.
- Четыре аналоговых канала обеспечивают одновременное исследование нескольких сигналов.
- Поддержка декодирования цифровых шин облегчает отладку встроенных систем.
- Расширенные математические функции повышают точность анализа сложных форм сигналов.
- Гибкие режимы триггеров позволяют выделять необходимые события в условиях перегруженного сигнала.
- Современный интерфейс с поддержкой жестов ускоряет навигацию и работу с измерениями.
- Высокая стабильность и надёжность гарантируют долгую эксплуатацию на производстве и в лабораториях.
- Совместимость с программными инструментами анализа облегчает интеграцию в инженерную инфраструктуру.
Сферы применения цифрового осциллографа RIGOL MSO8064
- Разработка и отладка цифровых и аналоговых схем.
- Анализ высокоскоростных сигналов и интерфейсов передачи данных.
- Диагностика и тестирование телекоммуникационного оборудования.
- Лабораторные исследования в области электроники и встроенных систем.
- Контроль качества и проверка параметров электронных модулей.
- Отладка систем автоматизации и силовой электроники.
- Измерения в НИОКР-проектах, связанных с высокочастотной техникой.
Габаритные размеры

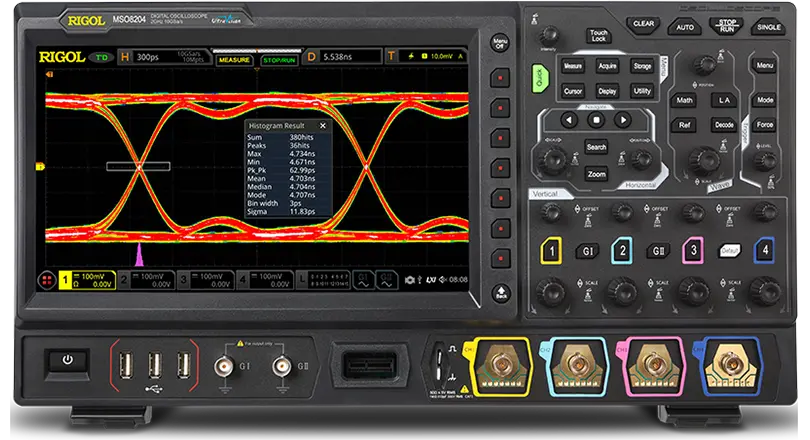

Внешний вид передней панели
- Емкостной сенсорный экран
- Кнопки функционального меню
- Кнопка быстрого доступа
- Многофункциональная ручка
- Кнопки функций
- Кнопка блокировки экрана
- Органы управления горизонтальной системой
- Кнопка удаления информации CLEAR
- Кнопка автоматической настройки сигнала
- Органы управления сигналом
- Кнопка RUN/STOP
- Кнопка одиночного запуска
- Органы управления запуском
- Органы управления вертикальной системой
- Входы аналоговых каналов
- Выход компенсации пробника/Заземление
- Входной терминал цифровых каналов
- Выходной разъем двухканального генератора сигналов*
- Интерфейс USB HOST
- Кнопка включения питания
* Данная функция доступна только для моделей
MSO8000 с установленной опцией генератора MSO8000-AWG.
Внешний вид задней панели
- Ручка
- LAN Interface
- USB DEVICE Interface
- USB HOST Interface
- HDMI Video Output
- 10 M In/Out. Разъем входа/выхода сигнала тактирования.
- EXT TRIG. Разъем для входа внешнего сигнала запуска.
- Trigger Out и Pass/Fail
- Вход замка блокировки Kensington
- Держатель предохранителя
- Разъем для подключения шнура питания
Технические характеристики лабораторного генератора сигналов RIGOL MSO8064
| Аналоговая полоса пропускания | Кол-во аналоговых каналов | Частота дискретизации в реальном времени | Макс. длина записи | Скорость захвата осциллограмм | Кол-во цифровых каналов | Встроенный источник сигнала |
|---|---|---|---|---|---|---|
|
600 МГц |
4 |
10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
500 Мточек (1 канала) 250 Мточек (2 канала) 125 Мточек (4 канала) |
600,000 осц/с | 16 |
2 канала (опция) |
Комплект поставки ВЧ генератора сигналов RIGOL MSO8064
- Осциллограф RIGOL MSO8064;
- Кабель USB;
- 4 пассивных высокоимпедансных пробника 500 МГц;
- 2 пассивных низкоимпедансных пробника 1.5 ГГц;
- Крышка передней панели;
- Краткое руководство (печатная копия);
- Кабель питания.
