ИНФОГАЗ исп. И03 газоанализатор стационарный
Газоанализатор ИНФОГАЗ исп. И03 — это интеллектуальный модуль для контроля кислорода, горючих и токсичных газов в воздухе рабочей зоны. Прибор сочетает компактные размеры, цифровой интерфейс и гибкость интеграции в промышленные системы безопасности.
Газоанализатор ИНФОГАЗ исп. И03 представляет собой компактный газоаналитический преобразователь с встроенным микроконтроллером, предназначенный для непрерывного контроля воздуха рабочей зоны ИНФОГАЗ исп. И03 по параметрам содержания кислорода, горючих и токсичных газов. Прибор обеспечивает контроль O2, Ex, токсичных газов и передаёт измеренные данные внешним устройствам в цифровом виде по интерфейсу UART, что позволяет использовать его как самостоятельное средство измерения, так и в составе сложных газоаналитических систем.
Конструктивно стационарый газоанализатор ИНФОГАЗ исп. И03 выполнен в виде миниатюрного газоаналитического преобразователя, в памяти которого хранятся градуировочные коэффициенты, алгоритмы обработки сигналов и параметры формирования цифрового выхода. Это обеспечивает стабильность измерений, повторяемость результатов и высокую достоверность данных при длительной эксплуатации. Прибор может функционировать автономно при подключении к персональному компьютеру через USB подключение к к ПК с использованием специализированного программного обеспечения InfoGas, а также интегрироваться в системы газового анализа сторонних производителей по интерфейсу UART.
ИНФОГАЗ исп. И03 поддерживает различные типы сенсоров, включая оптические, электрохимические, термокаталитические и фотоионизационные, что позволяет адаптировать прибор под конкретные задачи контроля кислорода и опасных газовых примесей. Способ забора пробы диффузионный, что делает устройство удобным для стационарного мониторинга без применения дополнительных насосов и сложных пробоотборных линий.
Газоанализатор может использоваться как самостоятельный прибор контроля воздуха рабочей зоны ИНФОГАЗ исп. И03, как элемент взрывобезопасного стационарного поста в составе датчика «Хоббит-ТВ» исп. Г1, а также как интеллектуальный сенсор для построения распределённых систем промышленной газовой безопасности. Настраиваемые пороги срабатывания сигнализации позволяют гибко конфигурировать систему под требования конкретного объекта и нормативные значения ПДК.
Благодаря цифровому выходу и программной обработке сигналов стационарый газоанализатор ИНФОГАЗ исп. И03 легко интегрируется в автоматизированные системы управления технологическими процессами, диспетчерские комплексы и системы промышленной безопасности, обеспечивая надёжный контроль кислорода, горючих и токсичных газов в реальном времени.
Отличительные особенности газоанализатора ИНФОГАЗ исп. И03
- Самостоятельное средство измерения с цифровой обработкой сигналов.
- Поддержка оптических, электрохимических, термокаталитических и фотоионизационных сенсоров.
- Контроль O2, Ex, токсичных газов в воздухе рабочей зоны.
- Цифровой выход UART для интеграции в системы газового анализа.
- USB подключение к к ПК для автономной работы и настройки параметров.
- Настраиваемые пороги срабатывания сигнализации.
- Диффузионный способ отбора пробы без дополнительных устройств.
- Возможность применения как интеллектуального сенсора в сторонних системах.
Сферы применения
- Контроль воздуха рабочей зоны на промышленных предприятиях.
- Системы промышленной и производственной безопасности.
- Объекты нефтегазовой и химической промышленности.
- Энергетические и теплогенерирующие установки.
- Складские и технологические помещения с риском загазованности.
- Автоматизированные системы мониторинга газовой среды.
- Интеграция в комплексы охраны труда и экологического контроля.
Метрологические характеристики ИНФОГАЗ исп. И03
| Газ | Диапазон показаний | Диапазон измерений | Пороги срабатывания сигнализации * |
|---|---|---|---|
| Контроль кислорода, электрохимический сенсор | |||
| O2 | 0 - 36 об. % | 0 - 30,0 об. % | 18об.% ↓ |
| Контроль ДВК горючих газов, термокаталитический сенсор | |||
| CH4 | 0 - 4,4 об.% | 0 - 2,64 об.% | 0,44 об.% (10% НКПР) |
| C3H8 | 0 - 1,7 об.% | 0 - 1,02 об.% | 0,17 об.% (10% НКПР) |
| C6H14 | 0 - 1,0об.% | 0 - 0,6 об.% | 0,1 об.% (10% НКПР) |
| H2 | 0 - 4,0 об.% | 0 - 2,4 об.% | 0,4 об.% (10% НКПР) |
| Контроль ДВК / ПДК горючих газов и углекислого газа, оптический сенсор | |||
| CO2 | 0 - 6,0 об.% | 0 - 5,0 об.% | 0,5 об.% |
| CH4 | 0 - 4,4 об.% | 0 - 4,4 об.% | 0,44 об.% (10% НКПР) |
| CH4 | 0 - 7000 мг/м3 | 0 - 7000 мг/м3 | 300 мг/м3(1 ПДК) |
| C3H8 | 0 - 7000 мг/м3 | 0 - 7000 мг/м3 | 900 мг/м3(1 ПДКмр) |
| C6H14 | 0 - 7000 мг/м3 | 0 - 7000 мг/м3 | 900 мг/м3(1 ПДКмр) |
| Контрольмассовых концентраций углеводородов нефти и ЛВЖ, фотоионизационный сенсор | |||
| Изобутилен (i-C4H8) | 0 - 1000 мг/м3 | 0 - 1000 мг/м3 | 100 мг/м3 |
| Контроль ПДК токсичных газов, электрохимический сенсор | |||
| CO | 0 - 120 мг/м3 | 0 - 100 мг/м3 | 20 мг/м3(1 ПДК) |
| H2S | 0 - 36,0 мг/м3 | 0 - 30,0 мг/м3 | 10 мг/м3(1 ПДК) |
| HCN | 0 - 3,0 мг/м3 | 0 - 2,5 мг/м3 | 0,3 мг/м3(1 ПДК) |
| Cl2 | 0 - 12 мг/м3 | 0 - 10 мг/м3 | 1 мг/м3(1 ПДК) |
| NH3 | 0 - 600 мг/м3 | 0 - 500 мг/м3 | 20 мг/м3(1 ПДК) |
| HF | 0 - 3,0 мг/м3 | 0 - 2,5 мг/м3 | 0,5 мг/м3(1 ПДК) |
| HCl | 0 - 24,0 мг/м3 | 0 - 20,0 мг/м3 | 5,0 мг/м3(1 ПДК) |
Технические характеристики газоанализатора ИНФОГАЗ исп. И03
| Характеристики | Значения |
|---|---|
| Масса | не более 0,05 кг |
| Размер (ШxВxГ) | не более Ø3х5 см |
| Исполнение | И03 газоаналитический преобразователь (ГАП) |
| Взрывозащищенность | нет |
| Способ забора пробы | диффузионный |
| Индикация показаний | на ПК при использовании ПО "InfoGaz" |
| Рабочий диапазон температур | от -40°С до +50°С |
| Питание | от 3,6 до 5 В |
| Степень защиты блока датчика | IP50 IP68 (при использовании в комплекте с блоком датчика взрывобезопасного исполнения "Хоббит-ТВ" исп.Г1) |
| Типы применяемых сенсоров | - электрохимические(О2, СО, NH3, Cl2, H2S, HCN, HF, HCl) - термокаталитические(СН4, С3Н8, С6Н14, Н2) - оптические(СO2, СН4, С3Н8, С6Н14) - фотоионизационные(Изобутилен (i-С4Н8)и пары легковоспламеняющихся жидкостей (ЛВЖ): толуол, ксилол, керосин, уайт-спирит, дизтопливо, бензин, этанол (с пересчётом показаний канала, градуированного по изобутилену)) |
| Цифровой выход | UART Протоколы: Xobbit / Modbus RTU |
| Гарантийный срок эксплуатации | 12 месяцев |
| Межповерочный интервал | 1 год |
| Страна производства | Россия |
Комплект поставки
- газоанализатор "ИНФОГАЗ И03";

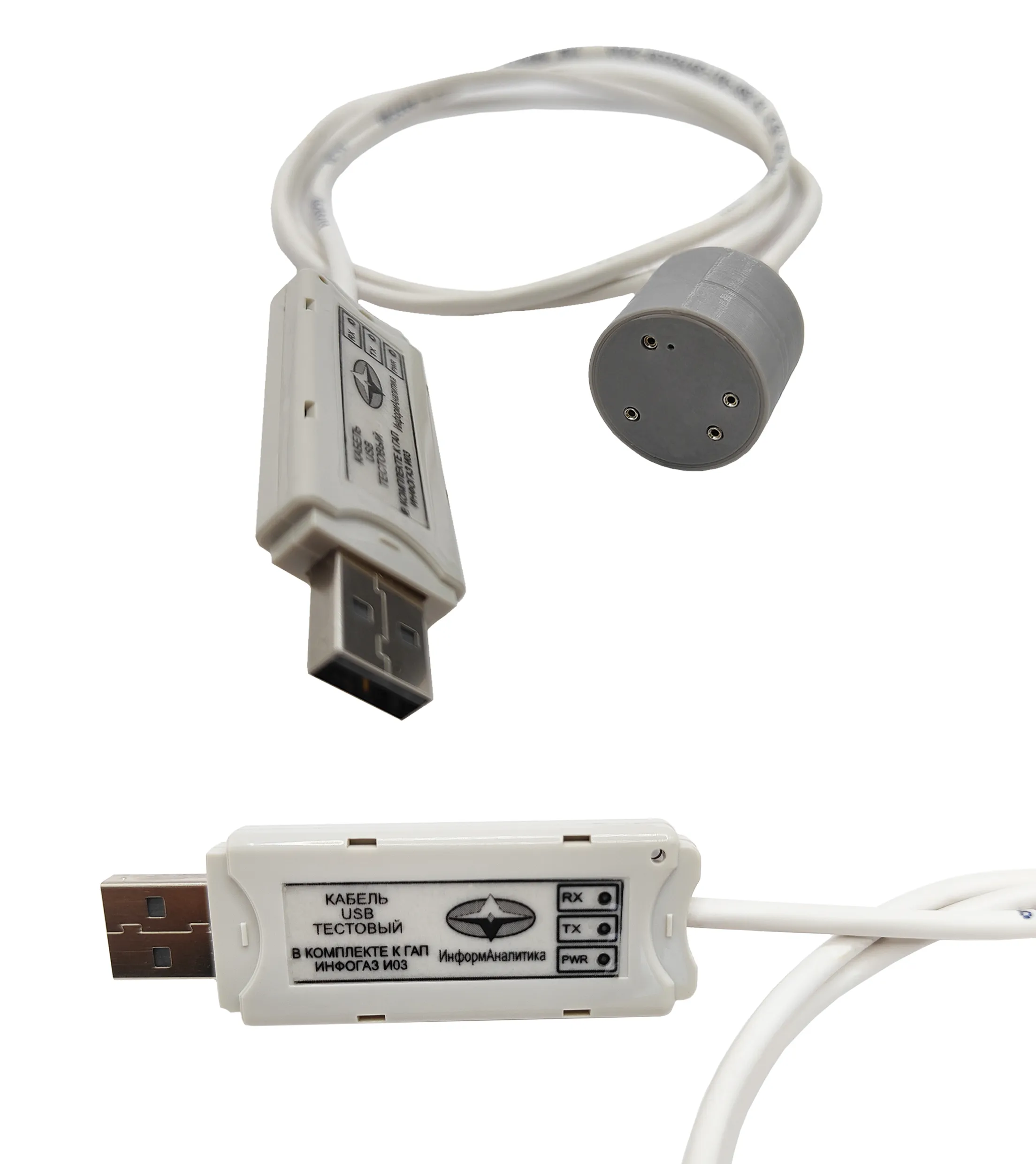

- кабель связи с компьютером;
- зарядное устройство;
- поверочный адаптер (опция);
- комплект эксплуатационных документов.
