СТГ1-1 и СТГ1-2 стационарный сигнализатор оксида углерода и горючих газов (Ex)
СТГ1-1 и СТГ1-2 — надёжные стационарные сигнализаторы для контроля оксида углерода и горючих газов в промышленной среде. Обеспечивают раннее обнаружение опасных концентраций и повышают уровень безопасности объектов.
Стационарные сигнализаторы СТГ1-1 и СТГ1-2 предназначены для непрерывного автоматического контроля концентраций оксида углерода и горючих газов в воздухе рабочих зон промышленных и коммунальных объектов. Оборудование применяется в составе систем промышленной безопасности и технологического контроля для раннего обнаружения опасных концентраций газов и своевременного формирования предупредительных и аварийных сигналов.
Сигнализатор СТГ1-1 ориентирован на контроль оксида углерода, тогда как модификация СТГ1-2 используется для обнаружения горючих газов. Оба прибора разрабатываются с учётом требований эксплуатации в потенциально взрывоопасных зонах и имеют соответствующее исполнение Ex, что позволяет использовать их на объектах нефтегазовой, химической и энергетической отраслей. Конструкция приборов предусматривает устойчивую работу при длительной непрерывной эксплуатации в сложных промышленных условиях.
Принцип действия сигнализаторов основан на применении чувствительных сенсорных элементов, обеспечивающих стабильные метрологические характеристики и высокую избирательность к контролируемым компонентам. Сигнализатор СТГ1-1 аналитприбор обеспечивает достоверное измерение концентраций CO, что особенно важно для защиты персонала от отравления угарным газом. СТГ1-2 предназначен для контроля утечек горючих газов и предотвращения образования взрывоопасных смесей.
При превышении установленных порогов срабатывания СТГ1-1 и СТГ1-2 формируют выходные сигналы для передачи информации на системы диспетчеризации, автоматизации и противоаварийной защиты. Приборы могут интегрироваться в существующие системы газового контроля и работать в составе комплексных решений промышленной безопасности. Корпус сигнализаторов выполнен с учётом требований к механической прочности и устойчивости к воздействию пыли и влаги, что обеспечивает надёжность эксплуатации на протяжении всего срока службы.
СТГ1-1 и СТГ1-2 широко применяются на объектах, где требуется постоянный контроль газовой среды без участия оператора. Продуманная конструкция и технологические решения, реализованные в приборах, позволяют снизить эксплуатационные риски, повысить уровень промышленной безопасности и обеспечить соответствие требованиям нормативной документации.
Отличительные особенности СТГ1-1 и СТГ1-2
- Непрерывный автоматический контроль концентраций оксида углерода или горючих газов.
- Исполнение Ex для применения в потенциально взрывоопасных зонах.
- Стабильные метрологические характеристики при длительной эксплуатации.
- Формирование предупредительных и аварийных выходных сигналов.
- Возможность интеграции в системы промышленной автоматики и сигнализации.
- Прочный корпус с высокой степенью защиты от пыли и влаги.
- Приспособленность к круглосуточной работе в тяжёлых промышленных условиях.
- Степень защиты корпуса - IP30
Сферы применения сигнализаторов горючих газов
- Нефтегазовые и газораспределительные объекты.
- Котельные, теплогенерирующие установки и энергетические комплексы.
- Промышленные цеха и производственные площадки.
- Компрессорные и насосные станции.
- Склады горючих веществ и технические помещения.
- Объекты химической и перерабатывающей промышленности.

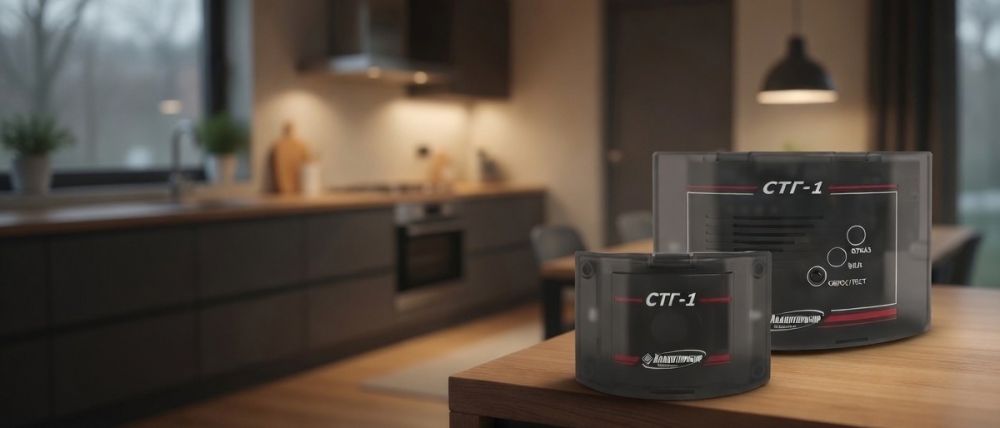

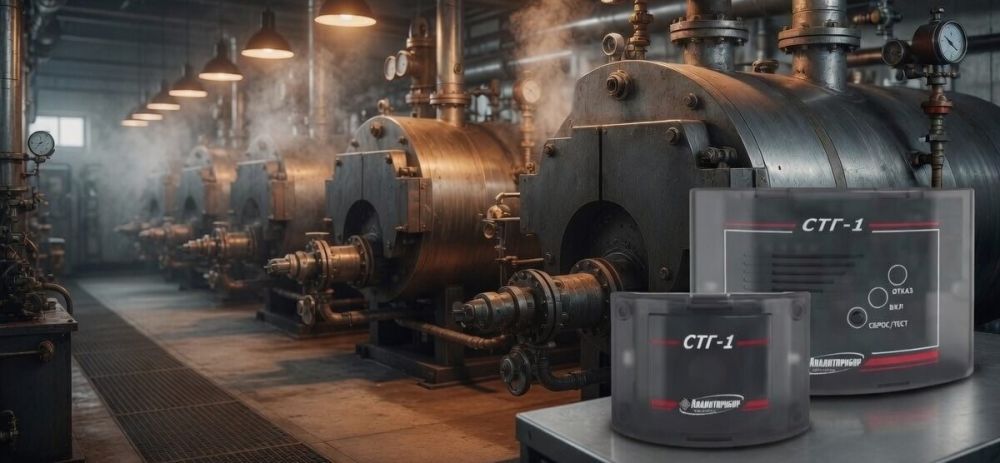

Внешний вид СТГ-1
Метрологические и технические характеристики сигнализаторов СТГ-1 и СТГ1-2
| Характеристики | Значения |
|---|---|
| Количество датчиков по горючему газу (выносные блоки датчиков): | |
| - СТГ1-1 | 1 |
| - СТГ1-2 | 2 |
| Количество датчиков по оксиду углерода (СО) (встроенная ячейка) | 1 |
| Стандартная установка порогов по горючем газу (по метану) |
10±5 или 20±5 % НКПР устанавливается потребителем |
| Стандартная установка порогов по оксиду углерода (СО) | |
| - порог 1 | 20±5 мг/м3 |
| - порог 2 | 100±25 мг/м3 |
| Диапазон измерений оксида углерода (СО) | 0 - 200 мг/м3 |
| Диапазон показаний по оксиду углерода (СО) | 0 - 250 мг/м3 |
| Диапазон сигнальных концентраций по каналу горючих газов: | |
| - при установленном значении порога сигнализации АВАРИЙНАЯ-CH, равном 10% НКПР | 5 – 19 % НКПР |
| - при установленном значении порога сигнализации АВАРИЙНАЯ-CH, равном 20% НКПР | 15 – 31 % НКПР |
| Время срабатывания сигнализации | |
| - по горючему газу | не более 15 с |
| - по оксиду углерода (CO) | не более 45 с |
| Номинальное время установки сигнала на выходе "КОНТРОЛЬ" Т 0,9ном | 60 с |
| Время прогрева: | |
| - по каналу горючих газов | не более 5 мин |
| - по каналу оксида углерода | не более 60 мин |
| Срабатывание "сухих" контактов реле при достижении порогов: | |
| - 1-й порог (по CO) | одна группа 30 В; 2,5 А |
| - 2-й порог (по CO) | одна группа 220 В; 5 А |
| - авария (по горючим газам) | одна группа |
| Индикация показаний | звуковая общая, световая раздельная |
| Уровень звукового давления, создаваемого звуковой сигнализацией, на расстоянии 1 м по оси акустического излучателя | 70 дБ |
| Степень защиты корпуса от пыли и влаги | IP30 |
| Длина кабеля связи между сигнализатором и выносным блоком датчика по горючему газу | до 200 м, сечение жилы 0,75 мм2 |
| Напряжение питания, В | от 130 до 253, 50 Гц |
| Мощность потребляемая | не более 10 В·А |
| Габаритные размеры | |
| - блок датчика (БД) | не более 70х110х50 мм |
| - блок контроля и сигнализации (БКС) | не более 195х120х65 мм |
| Масса | |
| - блок датчика (БД) | не более 0,5 кг |
| - блок контроля и сигнализации (БКС) | не более 1,0 кг |
| Средняя наработка на отказ в условиях эксплуатации (при этом допускается замена ЭХД (ТХД), отработавших свой ресурс) | 30 000 ч |
| Гарантийный срок эксплуатации | |
| - сигнализатор СТГ-1 в сборе | 18 мес. |
| - ячейка по CO, датчик на CH4 | 12 мес. |
| Средний полный срок службы | |
| - СТГ-1 | 10 лет |
| - датчик на CO, датчик на CH4 | 5 лет |
| Рабочие условия эксплуатации: | |
| Температура окружающей среды | от -10 до +50 °С |
| Относительная влажность воздуха: | |
| - блок контроля и сигнализации (БКС) | от 30 до 95 % при температуре 30°С |
| - блок датчика выносной | от 30 до 95 % при температуре 40°С |
| Атмосферное давление |
от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Комплект поставки
- сигнализатор СТГ-1 (согласно исполнению);
- комплект ЗИП;
- комплект документов.
Дополнительное оборудование и аксессуары к СТГ-1
- вентиль точной регулировки;
- индикатор расхода;
- диспетчерский пульт ДИСП;
- клапаны электромагнитные силовые и импульсные;
- сенсор термохимический по метану (ТХД) взамен выработавшего свой ресурс;
- сенсор электрохимический по оксиду углерода (ЭХД) взамен выработавшего свой ресурс;
- поверочные газовые смеси для корректировки и поверки сигнализаторов.
