Оглавление
- 1. Введение. Актуальность контроля метана в промышленных котельных и ГРП
- 2. Физико-химические свойства метана и основные риски
- 3. Нормативные требования к контролю загазованности
- 4. Методы и принципы измерения концентрации метана
- 5. Выбор и применение приборов контроля в котельных и ГРП
- 6. Особенности монтажа, эксплуатации и технического обслуживания
- 7. Заключение
1. Введение. Актуальность контроля метана в промышленных котельных и ГРП
Промышленные котельные и газораспределительные пункты (ГРП) являются ключевыми объектами систем газоснабжения, где метан выступает основным видом топлива. Контроль метана в котельной и мониторинг загазованности в ГРП обеспечивают безопасность персонала, предотвращают взрывы и утечки, а также гарантируют бесперебойную работу оборудования.
В условиях роста энергопотребления и ужесточения требований к промышленной безопасности актуальность автоматического контроля метана постоянно возрастает. Утечки газа могут привести не только к материальным потерям, но и к катастрофическим последствиям. Современные системы мониторинга загазованности позволяют оперативно выявлять превышение концентрации метана и автоматически отключать подачу газа.
Если вы заботитесь о здоровье сотрудников, стоит заказать взрывозащищенный переносной газоанализатор СЕАН-П и внедрить его в систему контроля воздуха.
2. Физико-химические свойства метана и основные риски
2.1 Физико-химические свойства метана
Метан (CH4) — бесцветный, не имеющий запаха и вкуса газ, легче воздуха (плотность 0,717 кг/м³ при 0 °C). Он практически нерастворим в воде, но хорошо растворим в органических растворителях. Метан не токсичен, однако при высоких концентрациях вызывает удушье за счёт вытеснения кислорода.
Нижний концентрационный предел распространения пламени (НКПР) метана составляет 5 % об., верхний — 15 % об. В диапазоне 5–15 % об. смесь метана с воздухом становится взрывоопасной.
2.2 Основные риски
Главные опасности связаны с образованием взрывоопасных смесей в замкнутых пространствах котельных и ГРП. Даже небольшая утечка в плохо вентилируемом помещении быстро приводит к достижению 10 % НКПР — уровня, при котором нормативные документы требуют немедленного отключения газа.
Дополнительные риски включают:
- накопление газа в верхней зоне помещений (метан легче воздуха);
- возможность самовоспламенения при наличии искр от электрооборудования;
- снижение эффективности горения топлива при неправильном контроле.
Своевременный контроль метана в котельной и ГРП позволяет минимизировать эти риски и обеспечить соответствие требованиям охраны труда.
3. Нормативные требования к контролю загазованности
Контроль метана в промышленных объектах регулируется целым комплексом документов. Основные из них:
- СП 89.13330.2016 «Котельные установки»;
- СП 62.13330.2011 «Газораспределительные системы»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»;
- ГОСТ Р 52931-2008 «Средства измерений и контроля технологических процессов. Общие технические требования».
Согласно нормам, в котельных и ГРП обязательно устанавливаются стационарные газосигнализаторы, срабатывающие при достижении 10 % НКПР (предупредительная сигнализация) и 20 % НКПР (аварийное отключение подачи газа). Портативные приборы контроля загазованности используются для периодического мониторинга и обслуживания.
Документы предписывают автоматическую блокировку газовых клапанов, включение вентиляции и оповещение персонала. Регулярная поверка и калибровка приборов также являются обязательными.
4. Методы и принципы измерения концентрации метана
4.1 Термокаталитический метод
Принцип основан на беспламенном окислении метана на поверхности катализатора с выделением тепла. Изменение температуры преобразуется в электрический сигнал. Метод отличается высокой чувствительностью к горючим газам и используется для измерения концентрации в диапазоне % НКПР.
4.2 Инфракрасный (оптический) метод
Метод использует селективное поглощение инфракрасного излучения молекулами CH4 на характерной длине волны. Интенсивность прошедшего излучения сравнивается с опорным каналом. Инфракрасные датчики метана обладают высокой избирательностью, не «отравляются» посторонними веществами и имеют длительный срок службы.
Оба метода обеспечивают непрерывный мониторинг загазованности и формирование сигналов для систем автоматики.
5. Выбор и применение приборов контроля в котельных и ГРП
При выборе оборудования учитывают:
- количество контролируемых точек;
- необходимость стационарного или портативного исполнения;
- диапазон измерений (0–100 % НКПР или 0–5 % об.);
- степень защиты от взрыва (Ex).

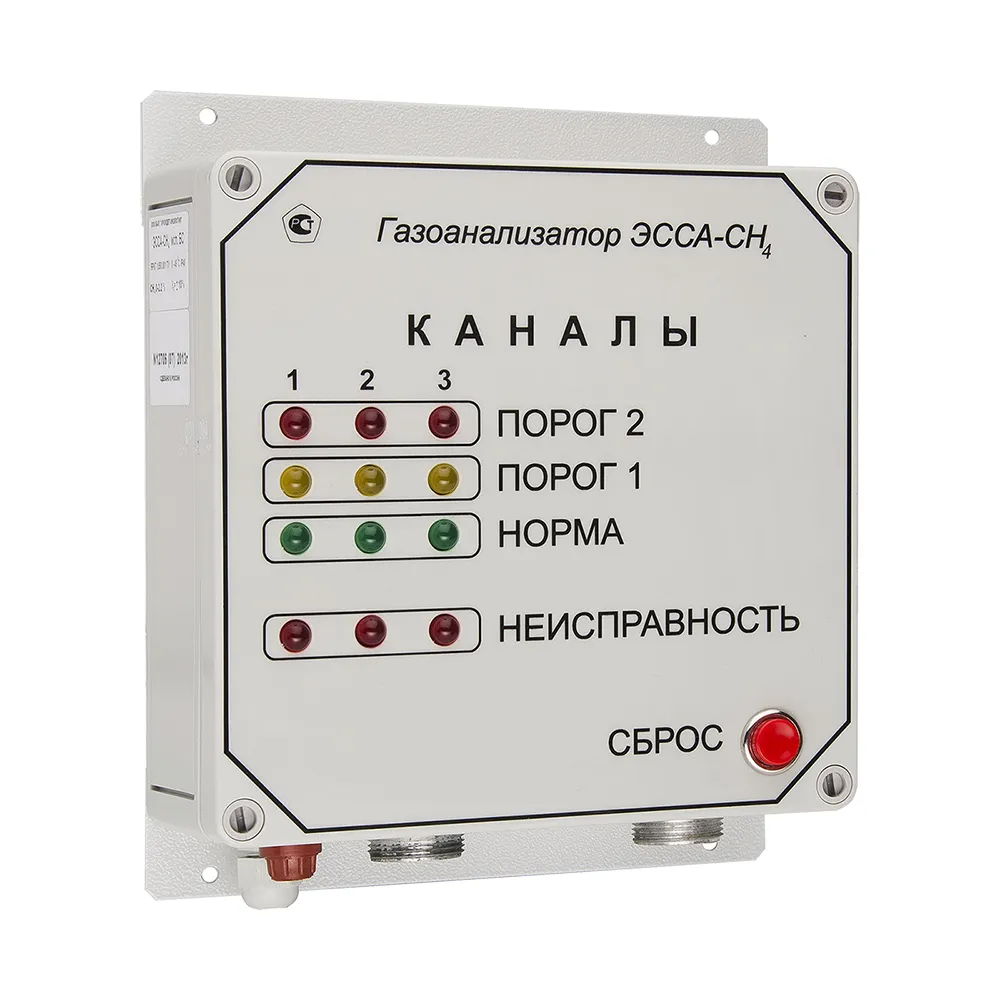

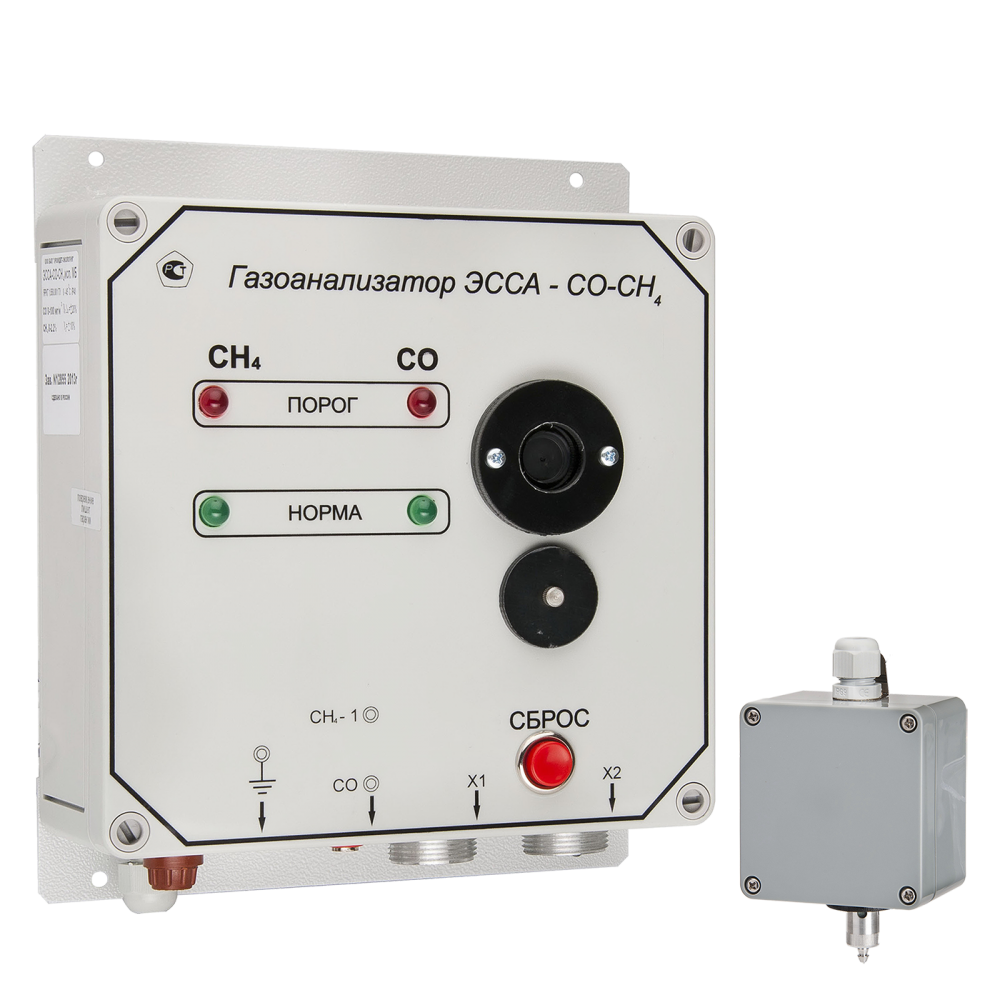

В промышленных котельных стационарные газоанализаторы размещают в верхней зоне помещений и вблизи газового оборудования. В ГРП приборы контроля загазованности устанавливают в технологических шкафах и на входе/выходе газа.
Портативные приборы контроля загазованности применяют при проведении ремонтных работ, проверке герметичности и аварийных осмотрах. Системы мониторинга загазованности могут интегрироваться с АСУ ТП котельной для автоматического управления вентиляцией и газовыми клапанами.
6. Особенности монтажа, эксплуатации и технического обслуживания
Монтаж датчиков метана выполняют в строгом соответствии с проектной документацией и требованиями взрывозащиты. Важно обеспечить свободный доступ воздуха к сенсорам и исключить влияние потоков воздуха от вентиляции.
Эксплуатация включает ежедневный визуальный осмотр, ежемесячную проверку работоспособности и ежегодную калибровку. Техническое обслуживание предусматривает очистку сенсоров, замену фильтров и проверку сигнализации.
В случае срабатывания сигнализации персонал обязан немедленно проветрить помещение, устранить утечку и провести повторный контроль метана в котельной.
7. Заключение
Контроль метана в промышленных котельных и газораспределительных пунктах — это не только требование нормативных документов, но и залог безопасной и эффективной работы всего предприятия. Правильно организованный мониторинг загазованности предотвращает аварии, снижает риски для персонала и повышает надёжность газового хозяйства.
Рекомендуется своевременно приобретать современное оборудование для контроля метана, чтобы обеспечить полное соответствие нормам безопасности и получить оптимальную цену за надёжную защиту. Выбор качественных приборов и систем мониторинга загазованности позволит эксплуатировать котельные и ГРП без перебоев и с максимальной безопасностью.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
