В7-237 толщиномер ультразвуковой с поверкой
5
184 300 ₽
Характеристики
Номер в госреестре СИ
:
81067-21
Взрывозащита
:
Нет
Описание
В7-237 ультразвуковой толщиномер с поверкой для измерения толщины металлов, пластмасс и композитов эхо-импульсным методом.
Подробности
Ультразвуковой толщиномер В7-237 представляет собой высокоточный прибор неразрушающего контроля, реализующий эхо-импульсный метод измерения. Основное назначение устройства — определение толщины изделий и стенок конструкций при одностороннем доступе к поверхности без нарушения целостности и эксплуатационных свойств объекта.
Прибор внесён в Государственный реестр средств измерений РФ под номером 81067-21, что подтверждает его метрологическую аттестацию и допускает применение для официальных поверочных и контрольных операций, результаты которых имеют юридическую силу.
Отличительные особенности В7-237
- Измерение металлов, пластмасс, керамики, стекла и композитов с возможностью контроля через лакокрасочное или изоляционное покрытие без его удаления в режиме двойного эхо-сигнала
- Комплектация 13 типами сменных пьезопреобразователей, включая высокотемпературные до 550 °С, низкочастотные для толстостенных и сильнорассеивающих материалов, а также миниатюрные для тонкостенных изделий и поверхностей малого радиуса
- Функции А-скана и В-скана для визуализации сигнала и построения профиля сечения материала, повышающие информативность контроля
- Встроенная память на 100 000 измерений и 1 000 диаграмм сигналов для архивирования и последующего анализа данных
- Регулировка усиления приёмного тракта от 8 до 55 дБ для уверенной работы с материалами с высоким затуханием ультразвука
- Программная защита от несанкционированного вмешательства, гарантирующая достоверность расчётов
- Встроенная стальная пластина для оперативной калибровки задержки в призме преобразователя без эталонных образцов
- Автономное питание от двух элементов АА, обеспечивающее работу в полевых и цеховых условиях
Сферы применения толщиномера В7-237
- Контроль толщины стенок трубопроводов, сосудов давления и резервуаров для оценки коррозионного износа и остаточного ресурса оборудования в нефтегазовой, химической и энергетической отраслях
- Обследование металлоконструкций, несущих элементов зданий, мостов и эстакад в строительстве и при техническом надзоре за сооружениями
- Входной и выходной контроль качества проката, листовых материалов и готовых изделий в машиностроении, металлургии, судостроении и авиастроении
- Измерение толщины лакокрасочных и изоляционных покрытий без нарушения их целостности
- Материаловедческие исследования и экспертизы композитных материалов на предмет расслоений и неоднородностей
- Диагностика тепломеханического оборудования и паропроводов на тепловых и атомных электростанциях в рамках программ продления срока службы

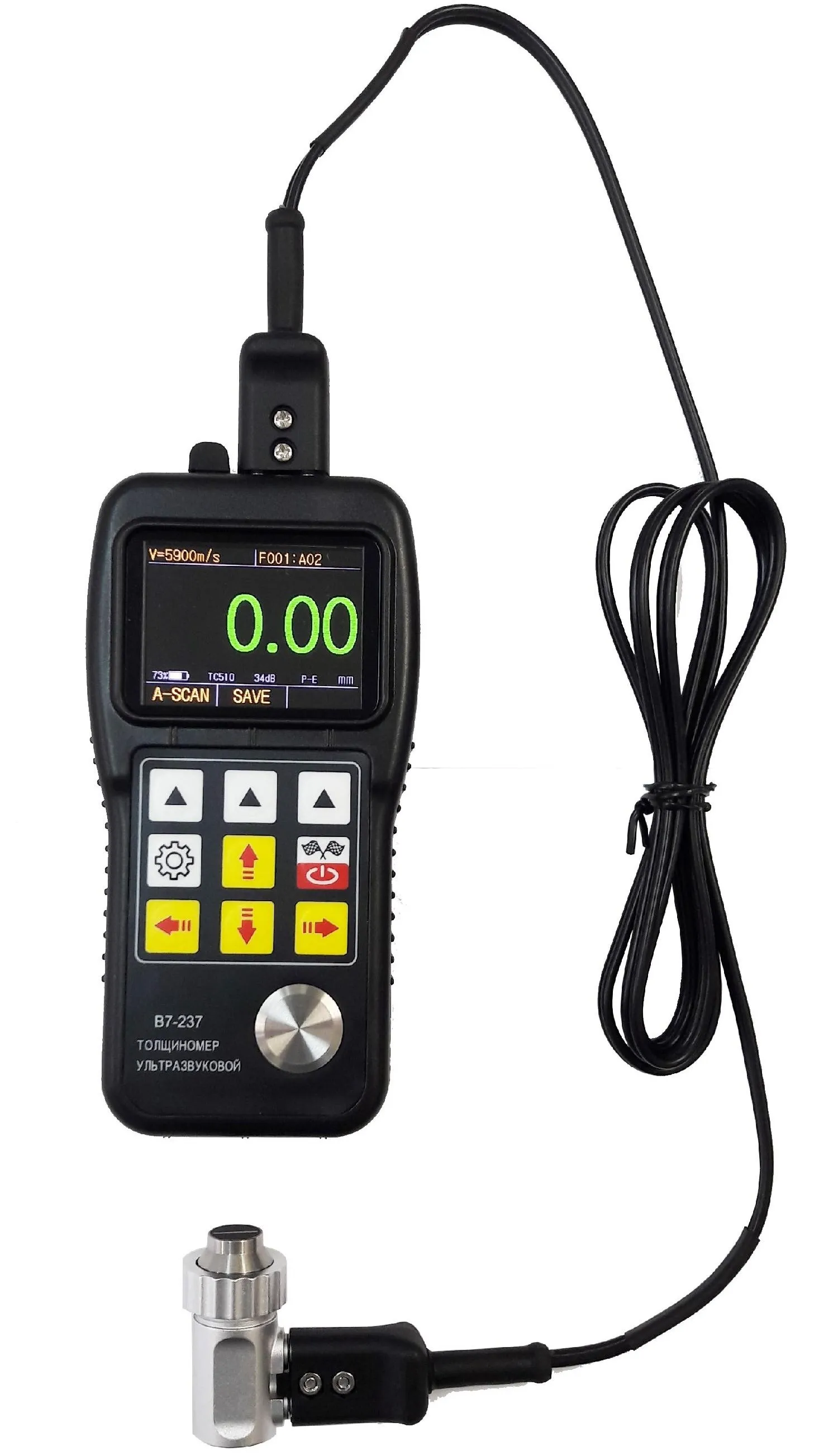

Внешний вид прибора В7-237
- Дисплей
- Клавиатура
- Встроенный образец 4 мм
- Преобразователь (ПЭП)
- Табличка модели с серийным номером
- Батарейный отсек
- Разъёмы преобразователя
Технические характеристики ультразвукового толщиномера В7-237
| Наименование характеристики | Значение |
|---|---|
| Диапазон скоростей распространения ультразвуковых волн, м/с | от 1000 до 9999 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, mm, мм | |
| – для преобразователя с частотой 2 и 5 МГц | 3,0 |
| – для преобразователя с частотой 7 МГц | 2,0 |
| Количество сохранённых в памяти прибора скоростей звука | 5 |
| Шероховатость поверхности (Rz) со стороны ввода УЗК, мкм, не более | 80 |
| Шероховатость поверхности (Rz) со стороны, противоположной стороне ввода УЗК, мкм, не более | 160 |
| Память | 100.000 значений и 1.000 диаграмм |
| Питание осуществляется от двух батарей типа АА напряжением, В | 3 |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 200 |
| Время авто выключения прибора при отключённом ПЭП, мин | 5 |
| Гарантийный срок эксплуатации, месяц | 24 |
| Габаритные размеры, мм, не более | |
| – длина | 75 |
| – ширина | 35 |
| – высота | 150 |
| Масса, г, не более | 200 |
| Температура поверхности контролируемых изделий (*высокотемпературные), °С | –10…+60 (+350…+550*) |
| Условия эксплуатации | |
| – температура окружающего воздуха, °С | от 0 до +35 |
Метрологические характеристики В7-237
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерений толщины (по стали), мм | |
| – преобразователь ТС510 |
от 2,0 до 200,0 от 3,0 до 18,01 |
| Дискретность отсчёта, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм | |
| – преобразователь ТС510 | ±(0,01Н+0,05) |
Типы преобразователей с характеристиками
| Модель | Диапазон по стали, мм | Ø контактного элемента, мм | Частота, МГц | Рабочая температура, °С | Назначение |
|---|---|---|---|---|---|
| TC510 | 2...200 | 13,5 | 5 | –10...+70 | Входит в базовый комплект В7-237. |
| TC500 | 0,8...60 | 5 | 5 | –10...+70 | По заказу: миниатюрный датчик для измерения в малых трубах. |
| РТ-06 | 1...30 | 6 | 7 | –10...+70 | По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки. |
| РТ-04 | 0,8...10 | 4 | 10 | –10...+70 | По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки. |
| TC400 | 0,6...40 | 5 | 10 | –10...+70 | По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки. |
| Преобразователи для больших толщин и материалов с большим затуханием ультразвука | |||||
| ZT-12 (NO2) | 3...300 | 12 | 2 | –10...+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугунная толщина в диапазоне 0...50 мм. |
| ZT-12-2 | 4...508 | 17 | 2 | –10...+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугунная толщина в диапазоне 3...400 мм. |
| TM-ZT | 4...508 | 13 | 2 | –10...+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугунная толщина в диапазоне 3...400 мм. |
| Преобразователи для высокотемпературных поверхностей | |||||
| GT-13-2 | 4...80 | 14 | 5 | –20...+550 | По заказу. |
| GT-13 | 4...80 | 14 | 5 | –20...+550 | По заказу: длина кабеля 1,5 м. |
| TC600 | 1...100 | 10 | 5 | –20...+550 | По заказу. |

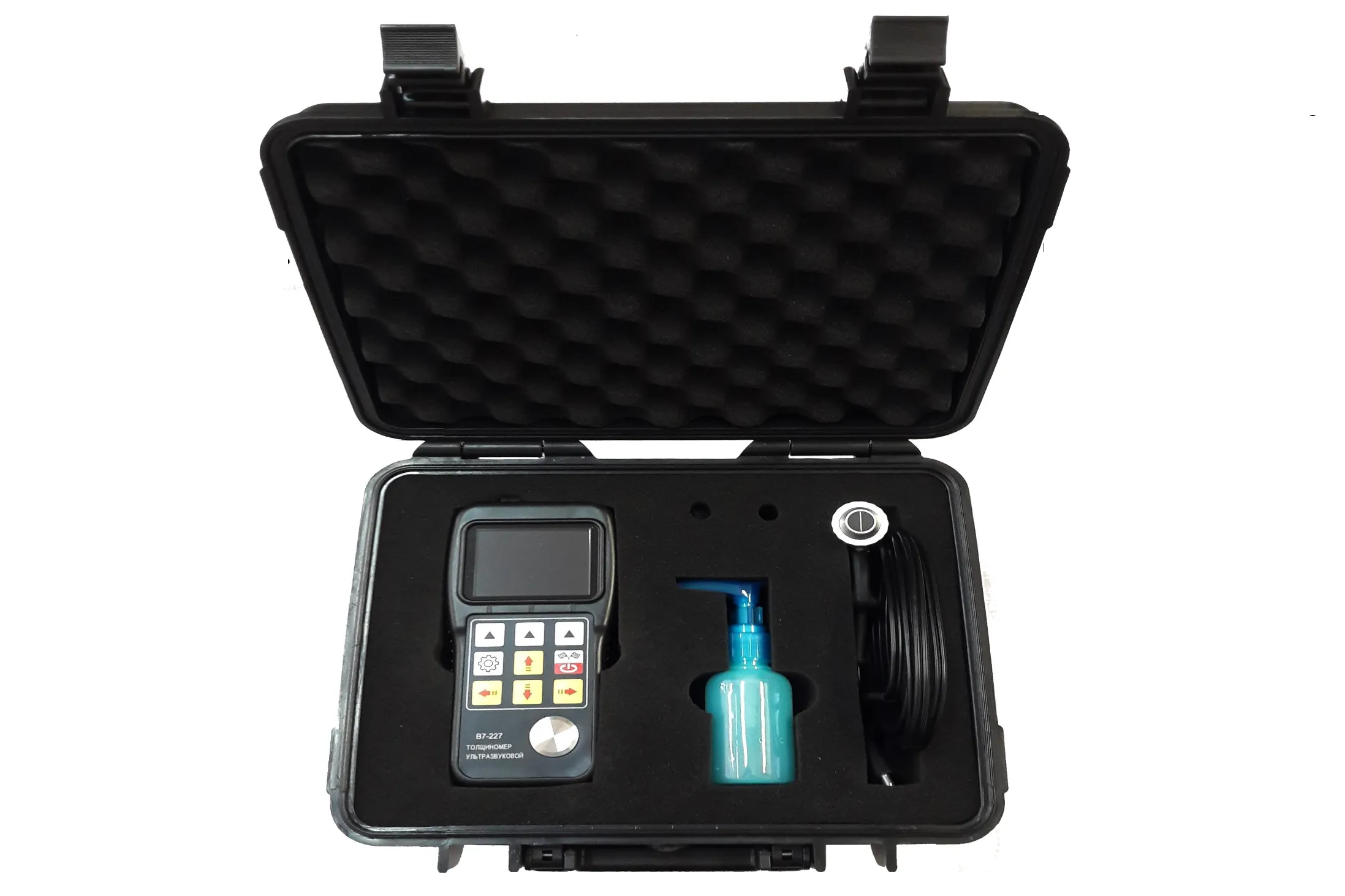

Комплект поставки
- Блок электронный без батареек
- Преобразователь ТС510
- Ёмкость для контактной смазки
- Руководство по эксплуатации
- Методика поверки МП 203-34-2020
- Упаковочный кейс для хранения и переноски
Дополнительная комплектация
- Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения
- Калибровочные образцы / меры толщины
- Защитный чехол электронного блока из кож. заменителя
- Контактная смазка для обычного применения и высокотемпературная контактная смазка
