Требования к приборам для государственного экологического мониторинга диоксида азота (NO₂): газоанализаторы, сертификация, поверка и организация мониторинга

Оглавление

1. 1. Введение в государственный экологический мониторинг NO₂
2. 2. Нормативная база и требования к приборам
3. 3. Принципы измерения диоксида азота
   1. 3.1. Типы сенсоров в газоанализаторах
   2. 3.2. Методы анализа и их особенности
   3. 3.3. Точность и метрологические характеристики
4. 4. Технические характеристики приборов для мониторинга
5. 5. Особенности портативных газоанализаторов
6. 6. Стационарные системы мониторинга
7. 7. Условия эксплуатации и подготовка к работе
8. 8. Сертификация и утверждение типа средств измерений
9. 9. Поверка газоанализаторов и метрологическое обеспечение
10. 10. Организация систем государственного экологического мониторинга
11. 11. Практические рекомендации по выбору, эксплуатации и обслуживанию
12. 12. Заключение

1. Введение в государственный экологический мониторинг NO₂

Диоксид азота (NO₂) представляет собой один из наиболее опасных антропогенных загрязнителей атмосферного воздуха. Это вещество образуется в результате высокотемпературного окисления атмосферного азота при сгорании различных видов топлива в двигателях внутреннего сгорания, котельных установках, промышленных печах и энергетическом оборудовании. NO₂ оказывает негативное воздействие на дыхательную систему человека, способствует образованию фотохимического смога и кислотных дождей, а также участвует в процессах разрушения озонового слоя.

Государственный экологический мониторинг NO₂ направлен на систематическое наблюдение за уровнем загрязнения, оценку соответствия нормативным показателям и разработку мероприятий по снижению выбросов. В рамках федерального и регионального мониторинга используются автоматические и портативные газоанализаторы, обеспечивающие непрерывное или периодическое определение концентрации диоксида азота в воздухе рабочей зоны, атмосферном воздухе и на границах санитарно-защитных зон предприятий.

Эффективность мониторинга напрямую зависит от качества применяемых средств измерений. Приборы должны обладать высокой чувствительностью, селективностью по отношению к NO₂ на фоне других газов (оксидов азота, озона, углеводородов) и стабильностью показаний в широком диапазоне внешних условий. Такие модели, как Лидер 01, Топ-Сенс 310 или Ока с выносными блоками датчиков, успешно применяются в системах экологического контроля благодаря своим эксплуатационным характеристикам и соответствию метрологическим нормам.

Мониторинг NO₂ является неотъемлемой частью производственного экологического контроля на объектах I-III категорий негативного воздействия. Регулярные измерения позволяют своевременно выявлять превышения предельно допустимых концентраций и предотвращать экологические риски.

В условиях нефтегазовой отрасли и химического производства приобрести портативный газоанализатор СЕАН-П — разумный шаг для защиты персонала.

2. Нормативная база и требования к приборам

Законодательная и нормативно-техническая база, регулирующая требования к газоанализаторам для мониторинга диоксида азота, включает федеральные законы, государственные стандарты и отраслевые руководящие документы. Ключевыми являются:

• Федеральный закон от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений»;
• ГОСТ 17.2.6.02-86 «Охрана природы. Атмосфера. Газоанализаторы автоматические для контроля загрязнения атмосферы. Общие технические требования»;
• ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»;
• РД 52.04.186-89 «Руководство по контролю загрязнения атмосферы»;
• ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
• Приказы Росгидромета и Минприроды России, устанавливающие порядок ведения государственного мониторинга.

Согласно указанным документам, газоанализаторы должны проходить процедуру утверждения типа средств измерений и иметь действующее свидетельство. Диапазон измерений должен охватывать значения от фоновых уровней (0,001–0,01 мг/м³) до значений, значительно превышающих ПДК. Для NO₂ установлены следующие ориентировочные гигиенические нормативы: среднесуточная ПДК — 0,04 мг/м³, максимальная разовая — 0,085 мг/м³.

Приборы должны обеспечивать вывод результатов в унифицированных единицах (мг/м³, ppm), иметь систему автоматической калибровки или возможность поверки в аккредитованных лабораториях.

3. Принципы измерения диоксида азота

3.1. Типы сенсоров в газоанализаторах

В современных газоанализаторах для определения NO₂ наиболее часто используются электрохимические сенсоры. Принцип их работы основан на потенциостатической амперометрии: при взаимодействии газа с рабочим электродом возникает электрический ток, величина которого пропорциональна концентрации вещества. Такие сенсоры применяются в портативных приборах Лидер 01 и Топ-Сенс 210, обеспечивая высокую чувствительность и относительно низкую стоимость эксплуатации.

Альтернативой являются оптические методы — хемилюминесцентный и инфракрасный. Хемилюминесценция регистрирует световое излучение, возникающее при реакции NO₂ с озоном или другими реагентами. Инфракрасные сенсоры используют селективное поглощение ИК-излучения молекулами NO₂. Фотоионизационные и полупроводниковые сенсоры дополняют возможности многоканальных систем.

3.2. Методы анализа и их особенности

Для пересчета объемной доли в массовую концентрацию применяется формула:

где \( c \) — концентрация в мг/м³, \( M \) — молярная масса NO₂ (46,0055 г/моль), \( \varphi \) — объемная доля (ppm), 22.4 — молярный объем газа при нормальных условиях.

Автоматические приборы выполняют измерения в непрерывном режиме, с периодической самодиагностикой и компенсацией влияния температуры, влажности и давления.

3.3. Точность и метрологические характеристики

Допустимая основная погрешность для приборов экологического мониторинга обычно составляет ±10–25% в зависимости от диапазона. Важным требованием является минимальное влияние перекрестной чувствительности к другим газам (NO, O₃, CO). Приборы должны сохранять метрологические характеристики в условиях вибрации, электромагнитных помех и широкого диапазона климатических факторов.

4. Технические характеристики приборов для мониторинга

Газоанализаторы для государственного экологического мониторинга должны соответствовать следующим ключевым параметрам: степень защиты оболочки IP65–IP67, маркировка взрывозащиты Ex ia IIC T4 или аналогичная, диапазон рабочих температур от минус 40 °C до плюс 55 °C, питание от аккумуляторов или сети с возможностью длительной автономной работы. Срок службы сенсоров на NO₂ составляет не менее 1–2 лет, общий срок службы прибора — не менее 10 лет.

Многоканальные модели позволяют одновременно контролировать NO₂, NO, O₂, CO и другие компоненты, что особенно важно для комплексного экологического мониторинга. Вывод информации осуществляется на ЖК-дисплей с подсветкой, через аналоговые (4–20 мА) и цифровые интерфейсы.

5. Особенности портативных газоанализаторов

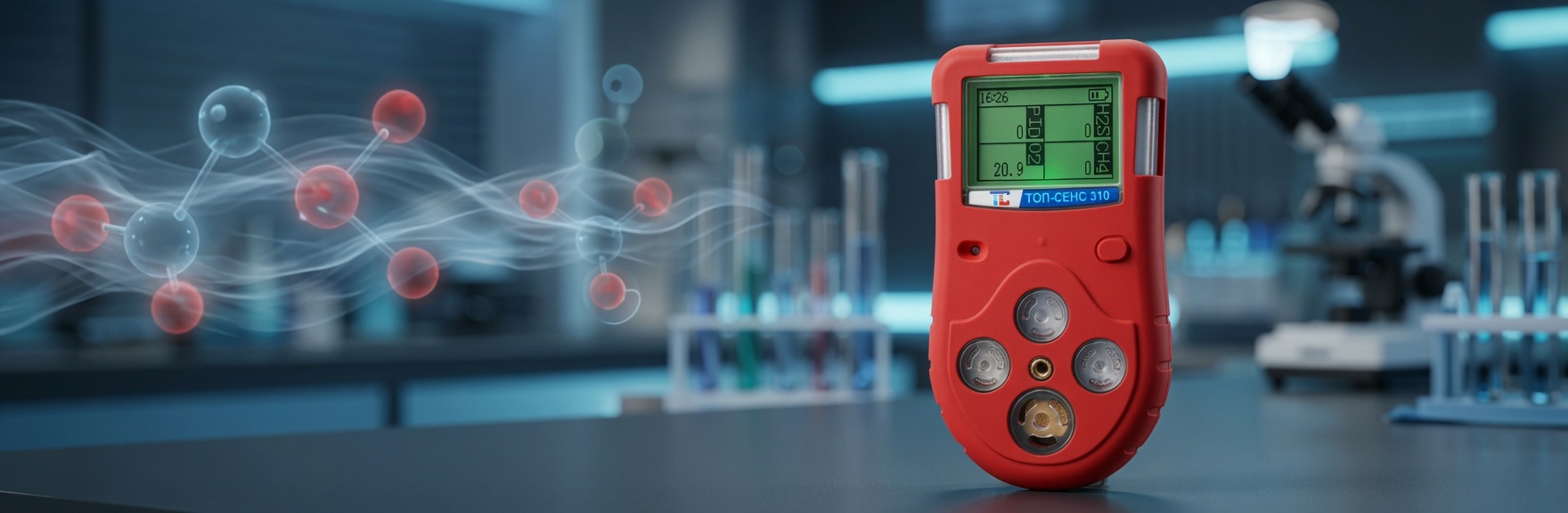

Портативные устройства, включая Лидер 04, Топ-Сенс 310 и СЕАН-П, предназначены для оперативного контроля в труднодоступных местах, при проведении разовых обследований и в составе мобильных лабораторий. Они характеризуются компактными размерами, малой массой (менее 300 г), ударопрочным корпусом и тройной системой сигнализации. Управление часто реализовано одной или несколькими кнопками, предусмотрены функции TWA, STEL, самодиагностики и записи результатов в память.

Диффузионный способ отбора пробы упрощает работу, однако допускается использование побудителей расхода для принудительного забора. Такие приборы особенно востребованы при контроле воздуха рабочей зоны и в полевых условиях экологического надзора.

6. Стационарные системы мониторинга

Стационарные газоанализаторы Ока, Хоббит и аналогичные системы обеспечивают непрерывный мониторинг на стационарных постах. Они комплектуются выносными блоками датчиков, блоками коммутации и позволяют организовать до 16 измерительных каналов. Поддержка токовых выходов, RS-485 (Modbus), HART-протокола дает возможность интеграции в автоматизированные системы сбора и передачи данных государственного экологического мониторинга.

Стационарные решения отличаются повышенной надежностью, возможностью работы в сложных промышленных условиях и автоматической калибровкой. Они являются основой для создания распределенных сетей контроля загрязнения атмосферы.

7. Условия эксплуатации и подготовка к работе

Перед началом эксплуатации газоанализаторы должны быть поверены, проверены на герметичность и работоспособность. Рекомендуется включение прибора в чистой атмосфере для установки нулевого уровня. Регулярное техническое обслуживание включает визуальный осмотр, проверку заряда источников питания, очистку сенсоров и проведение калибровки по поверочным газовым смесям.

Эксплуатация в условиях повышенной влажности, запыленности или экстремальных температур требует использования дополнительных защитных мер (фильтров, термокейсов). Соблюдение инструкций по эксплуатации и требований нормативных документов гарантирует достоверность результатов мониторинга NO₂.

8. Сертификация и утверждение типа средств измерений

Сертификация газоанализаторов для государственного экологического мониторинга NO₂ является обязательным этапом, гарантирующим их соответствие установленным метрологическим и техническим требованиям. Согласно Федеральному закону № 102-ФЗ «Об обеспечении единства измерений», все средства измерений, используемые в целях государственного контроля, должны иметь утвержденный тип и пройти процедуру оценки соответствия. Это включает комплекс лабораторных и эксплуатационных испытаний, проверку конструкции, программного обеспечения, документации и стабильности характеристик в различных условиях.

Процесс утверждения типа проводится аккредитованными организациями и завершается внесением прибора в Государственный реестр средств измерений. Для моделей, предназначенных для работы во взрывоопасных зонах (например, вблизи промышленных объектов), дополнительно требуется сертификат соответствия Техническому регламенту Таможенного союза ТР ТС 012/2011. Добровольная сертификация по национальным стандартам (ГОСТ Р) позволяет подтвердить расширенные показатели качества, надежности и удобства эксплуатации.

Примеры успешно сертифицированных приборов включают линейку Ока (включая модификации с выносными блоками датчиков), серию Хоббит, портативные модели Лидер 01, Лидер 04, Топ-Сенс 210 и Топ-Сенс 310. Эти устройства полностью отвечают требованиям для применения в системах государственного экологического мониторинга, что подтверждено соответствующими свидетельствами. Сертификация обеспечивает прослеживаемость результатов измерений и возможность их использования в официальной отчетности перед надзорными органами.

Отсутствие действующего свидетельства об утверждении типа делает невозможным применение прибора для государственного мониторинга и может повлечь административную ответственность. Регулярный контроль актуальности сертификатов — важная задача эксплуатирующих организаций.

9. Поверка газоанализаторов и метрологическое обеспечение

Поверка является ключевым элементом метрологического обеспечения и проводится с целью подтверждения соответствия метрологических характеристик прибора нормативным требованиям. Первичная поверка осуществляется на заводе-изготовителе или в аккредитованной лаборатории после ремонта. Периодическая поверка выполняется не реже одного раза в год (в зависимости от межповерочного интервала, указанного в описании типа).

В ходе поверки газоанализаторов NO₂ проверяются:

• нулевой сигнал в чистой атмосфере;
• чувствительность и линейность по аттестованным поверочным газовым смесям;
• время отклика и срабатывания сигнализации;
• работа в условиях изменяющейся температуры, влажности и давления;
• функции самодиагностики и индикации неисправностей.

Поверка проводится с использованием специализированного оборудования и стандартных образцов. Результаты документируются в свидетельстве о поверке, которое обязательно прилагается к прибору при эксплуатации. Для портативных моделей, таких как Лидер 01 или Топ-Сенс 310, предусмотрена возможность упрощенной калибровки в полевых условиях, однако она не заменяет официальную поверку.

Несоблюдение сроков поверки приводит к признанию результатов измерений недействительными, что особенно критично при сдаче отчетности в государственные органы. Рекомендуется планировать метрологическое обслуживание заранее и вести журнал учета поверок каждого прибора.

10. Организация систем государственного экологического мониторинга

Организация эффективной системы мониторинга NO₂ требует комплексного подхода. Она включает выбор оптимальных мест размещения постов наблюдения, оснащение их стационарными газоанализаторами (Ока, Хоббит), использование мобильных лабораторий с портативными приборами (Лидер 04, СЕАН) и создание единой информационной сети для сбора, обработки и передачи данных.

Стационарные системы обеспечивают непрерывный контроль в реальном времени с возможностью автоматической передачи информации по цифровым каналам. Портативные устройства применяются для оперативного обследования территорий, проверки «горячих точек» и дополнительной верификации данных стационарных постов. Важным аспектом является учет метеорологических параметров (скорость и направление ветра, температура, влажность), которые существенно влияют на распространение загрязнителей.

Интеграция газоанализаторов в автоматизированные комплексы позволяет формировать базы данных, проводить статистический анализ тенденций и оперативно реагировать на превышения нормативов. Такие системы соответствуют требованиям Росгидромета и Минприроды России к государственному экологическому мониторингу.

11. Практические рекомендации по выбору, эксплуатации и обслуживанию

При выборе оборудования для мониторинга диоксида азота специалисты рекомендуют обращать внимание на следующие аспекты:

• соответствие диапазона измерений и погрешности конкретным задачам мониторинга;
• наличие необходимых сертификатов и свидетельств;
• удобство интеграции в существующие системы сбора данных;
• стоимость эксплуатации, включая замену сенсоров и поверку;
• уровень защиты от внешних воздействий и взрывозащиту;
• наличие сервисной поддержки и запасных частей.

Эксплуатация требует строгого соблюдения инструкций: регулярной проверки герметичности, очистки сенсоров, контроля заряда аккумуляторов и своевременной калибровки. Персонал должен проходить обучение по правилам техники безопасности и работе с конкретными моделями приборов. Хранение газоанализаторов рекомендуется осуществлять в сухих отапливаемых помещениях, вдали от агрессивных веществ.

Комплексный подход к обслуживанию (плановые профилактические работы, своевременная замена расходных элементов) значительно увеличивает срок службы оборудования и минимизирует риск сбоев в процессе мониторинга.

12. Заключение

Современные требования к приборам для государственного экологического мониторинга NO₂ предусматривают высокий уровень точности, надежности и соответствия нормативным документам. Правильно выбранные и своевременно обслуживаемые газоанализаторы становятся надежным инструментом обеспечения экологической безопасности территорий.

Для организации или модернизации системы мониторинга рекомендуется купить газоанализаторы, полностью отвечающие всем актуальным требованиям. Специалисты помогут подобрать оптимальные модели с учетом специфики объекта и предложат выгодную цену с полным комплектом сервисной поддержки.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
