Оглавление
- 1. Что такое мегаомметр
- 2. Принцип действия мегаомметра
- 3. Классификация и основные типы мегаомметров
- 4. Назначение и области применения мегаомметра
- 5. Порядок проведения измерений сопротивления изоляции
- 6. Нормативные требования и минимально допустимые значения сопротивления изоляции
- 7. Меры безопасности при работе с мегаомметром
- 8. Типичные ошибки при измерениях и рекомендации по эксплуатации

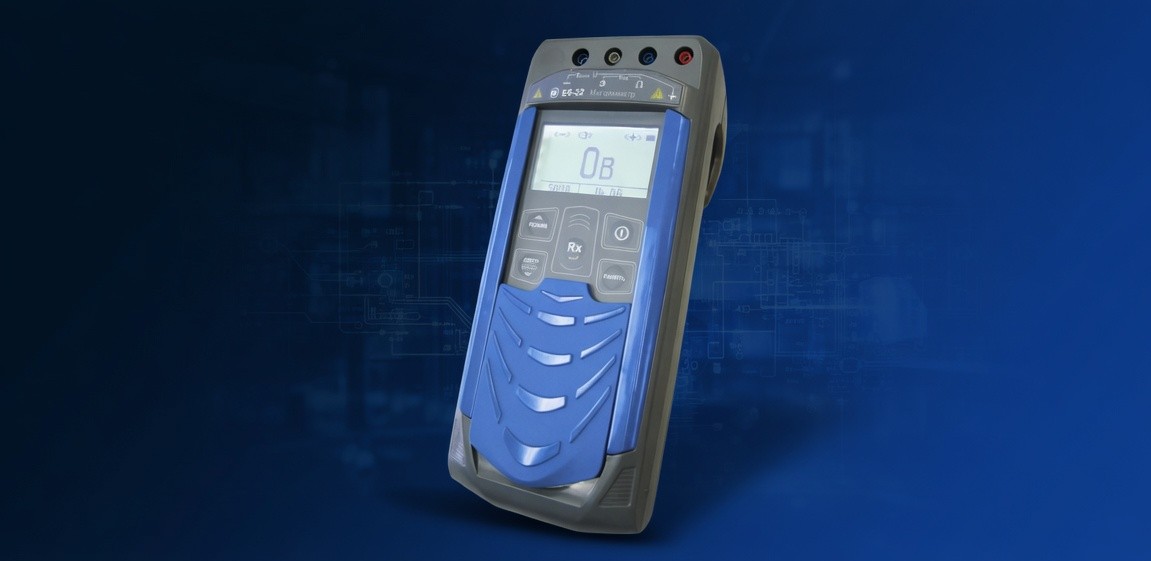

1. Что такое мегаомметр
Мегаомметр представляет собой специализированный электроизмерительный прибор, предназначенный для измерения больших значений электрического сопротивления, прежде всего сопротивления изоляции. Название прибора образовано от трёх составляющих: «мега» — приставка, обозначающая миллион (106), «ом» — единица электрического сопротивления и «метр» — обозначение измерительного устройства. Таким образом, мегаомметр измеряет сопротивление в диапазоне от единиц мегаом до гигаом и даже тераом в современных моделях.
В отличие от обычного омметра или мультиметра, которые работают при низком напряжении (обычно несколько вольт), мегаомметр подаёт на объект испытания относительно высокое постоянное напряжение. Типичные значения испытательного напряжения составляют 100 В, 250 В, 500 В, 1000 В, 2500 В, а в отдельных приборах — 5000 В и 10 000 В. Высокое напряжение необходимо для того, чтобы выявить скрытые дефекты изоляции, которые не проявляются при низковольтных измерениях.
Основная задача мегаомметра — количественная оценка состояния изоляционных материалов и конструкций. Изоляция электроустановок, кабелей, обмоток электрических машин и трансформаторов со временем ухудшается под действием влаги, температуры, механических нагрузок, загрязнений и электрических полей. Снижение сопротивления изоляции приводит к появлению токов утечки, перегреву, коротким замыканиям и, в конечном итоге, к аварийным ситуациям. Регулярный контроль с помощью мегаомметра позволяет своевременно обнаружить опасные изменения и принять меры.
Мегаомметр применяется исключительно на обесточенных объектах. Перед измерением необходимо полностью снять рабочее напряжение, разрядить ёмкостные элементы и убедиться в отсутствии остаточного потенциала. Прибор соответствует требованиям ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» и используется в системах производства, распределения и потребления электроэнергии, а также при эксплуатационном контроле электрооборудования.
Современные мегаомметры способны не только измерять сопротивление изоляции, но и вычислять дополнительные диагностические параметры, такие как коэффициент абсорбции (DAR) и индекс поляризации (PI). Эти показатели позволяют оценить степень увлажнённости и старения изоляции более глубоко, чем однократное измерение сопротивления.
Для профессиональной диагностики изоляции кабельных линий и электродвигателей рекомендуем купить цифровой мегаомметр RGK RT-25 с испытательным напряжением до 2500 В.
2. Принцип действия мегаомметра
Принцип работы мегаомметра основан на законе Ома для участка цепи. На объект измерения подаётся стабилизированное постоянное испытательное напряжение U известной величины. Через изоляцию протекает ток утечки I, величина которого обратно пропорциональна сопротивлению изоляции. Прибор измеряет этот ток и вычисляет сопротивление по формуле:
\[ R = \frac{U}{I} \]
где R — сопротивление изоляции, Ом; U — испытательное напряжение, В; I — ток утечки, А.
В реальных условиях ток утечки складывается из нескольких составляющих: сквозного тока проводимости, ёмкостного тока зарядки и абсорбционного тока. Ёмкостный ток быстро затухает, абсорбционный ток уменьшается в течение десятков секунд, а сквозной ток остаётся практически постоянным. Поэтому отсчёт показаний принято производить через 60 секунд после подачи напряжения, когда переходные процессы в основном завершены.
В аналоговых (индукторных) мегаомметрах источник высокого напряжения представляет собой электромеханический генератор с ручным приводом. Оператор вращает рукоятку со скоростью около 120 оборотов в минуту, генератор вырабатывает переменное напряжение, которое выпрямляется и стабилизируется. Измерительным элементом служит логометр — магнитоэлектрический прибор с двумя рамками, отклонение стрелки которого зависит от отношения токов и непосредственно градуируется в единицах сопротивления.
В цифровых (электронных) мегаомметрах высокое напряжение формируется импульсным преобразователем из напряжения батарей или аккумулятора. Измерительная часть построена на аналого-цифровом преобразователе и микроконтроллере. Прибор автоматически выбирает диапазон, фильтрует сигнал, рассчитывает сопротивление и отображает результат на жидкокристаллическом индикаторе. Многие модели дополнительно вычисляют коэффициент абсорбции по формуле:
\[ DAR = \frac{R_{60}}{R_{15}} \]
где R60 — сопротивление через 60 с, R15 — сопротивление через 15 с после подачи напряжения.
Индекс поляризации определяется как отношение сопротивлений, измеренных через 10 минут и через 1 минуту:
\[ PI = \frac{R_{10}}{R_{1}} \]
Значения DAR и PI выше 1,25–1,5 обычно свидетельствуют о удовлетворительном состоянии изоляции, более низкие значения указывают на увлажнение или загрязнение.
Точность измерения зависит от стабильности испытательного напряжения, качества измерительной схемы и внешних условий (температуры, влажности). Современные цифровые приборы обеспечивают основную погрешность порядка ±(3–5) % в рабочем диапазоне, что полностью удовлетворяет требованиям нормативных документов.
3. Классификация и основные типы мегаомметров
Мегаомметры классифицируются по нескольким признакам: по способу получения испытательного напряжения, по виду индикации, по диапазону измеряемых сопротивлений и по функциональным возможностям.
По способу формирования высокого напряжения различают два основных типа:
- индукторные (аналоговые) мегаомметры с ручным генератором;
- безындукторные (электронные, цифровые) мегаомметры с преобразователем напряжения.
Индукторные приборы не требуют внешних источников питания, надёжны в полевых условиях и просты в обслуживании. Их недостатки — необходимость вращения рукоятки, зависимость показаний от скорости вращения и относительно большой вес. Типичные представители этого класса работают с напряжениями 100, 500, 1000 и 2500 В и измеряют сопротивление до 10 000 МОм.
Цифровые мегаомметры питаются от встроенных батарей или аккумуляторов. Они обеспечивают стабильное испытательное напряжение, автоматический выбор диапазона, память результатов, расчёт диагностических коэффициентов и защиту от ошибочного подключения к сети под напряжением. Диапазон измерения современных цифровых моделей достигает 1–10 ТОм, а испытательное напряжение может устанавливаться с шагом 10–50 В в широких пределах.
По величине испытательного напряжения мегаомметры условно делят на:
- низковольтные (до 1000 В) — для электропроводок, вторичных цепей и оборудования до 1 кВ;
- высоковольтные (2500 В и выше) — для силовых кабелей, электродвигателей и трансформаторов среднего напряжения.
Дополнительно выделяют многофункциональные приборы, совмещающие функции мегаомметра, вольтметра и измерителя коэффициента абсорбции, а также специализированные модели для измерения сопротивления изоляции в сетях постоянного тока или в системах с изолированной нейтралью.
Выбор конкретного типа определяется условиями эксплуатации, требуемой точностью, необходимостью документирования результатов и требованиями нормативных документов к испытательному напряжению.
| Тип мегаомметра | Источник напряжения | Диапазон измерения | Основные преимущества |
|---|---|---|---|
| Индукторный (аналоговый) | Ручной генератор | до 10 000 МОм | Автономность, простота, надёжность |
| Цифровой электронный | Преобразователь от батарей | до 1–10 ТОм | Стабильность, память, расчёт DAR и PI |
| Многофункциональный | Преобразователь | широкий | Дополнительные функции измерения напряжения и диагностики |
4. Назначение и области применения мегаомметра
Главное назначение мегаомметра — контроль состояния электрической изоляции с целью обеспечения безопасности персонала, предотвращения аварий и продления срока службы электрооборудования. Прибор применяется на всех этапах жизненного цикла электроустановок: при монтаже, приёмо-сдаточных испытаниях, периодических проверках и после ремонта.
Основные области применения включают:
- измерение сопротивления изоляции силовых и контрольных кабелей;
- проверку изоляции обмоток электродвигателей, генераторов и трансформаторов;
- контроль электропроводок зданий и сооружений;
- испытание вторичных цепей управления, защиты и автоматики;
- оценку состояния изоляции распределительных устройств, щитов и шинопроводов;
- диагностику изоляционных материалов и конструкций.
В энергетике мегаомметры используются при вводе в эксплуатацию новых объектов и при периодических осмотрах действующих электроустановок в соответствии с требованиями Правил устройства электроустановок (ПУЭ) и Правил технической эксплуатации электроустановок потребителей (ПТЭЭП). В промышленности прибор необходим для контроля состояния электродвигателей технологических линий, где отказ изоляции может привести к длительному простою оборудования.
На железнодорожном транспорте, в нефтегазовой отрасли и в системах связи мегаомметры применяются для проверки изоляции кабельных линий, проложенных в сложных условиях (влажность, вибрация, химически агрессивные среды). В строительстве прибор служит инструментом приёмо-сдаточных испытаний электроустановок зданий.
Важной сферой применения является лабораторный и заводской контроль качества изоляционных материалов. Мегаомметры позволяют измерять объёмное и поверхностное сопротивление диэлектриков, что необходимо при разработке и производстве кабельной продукции, электроизоляционных лаков и компаундов.
Кроме прямого измерения сопротивления изоляции, современные приборы используются для оценки динамики изменения состояния изоляции во времени. Регулярные измерения с фиксацией значений R60, DAR и PI позволяют строить тренды и прогнозировать момент, когда изоляция потребует замены или сушки. Такой подход существенно снижает аварийность и затраты на внеплановые ремонты.
Таким образом, мегаомметр является неотъемлемым инструментом электротехнического персонала, обеспечивающим надёжную и безопасную эксплуатацию любых электроустановок.
5. Порядок проведения измерений сопротивления изоляции
Правильное выполнение измерений сопротивления изоляции мегаомметром требует строгого соблюдения последовательности действий. Нарушение порядка может привести к ошибочным результатам или создать опасность поражения электрическим током.
Перед началом работы необходимо убедиться, что объект полностью обесточен. С рабочего напряжения снимают все фазы, нулевые и защитные проводники отсоединяют при необходимости. Затем производят разряд ёмкостных элементов путём кратковременного соединения токоведущих частей с заземлением. Остаточное напряжение контролируют указателем напряжения или самим мегаомметром в режиме вольтметра, если такая функция предусмотрена.
Подключение прибора выполняют в следующей последовательности:
- подключают экранирующий провод (если он есть) к зажиму «Э» для устранения влияния поверхностных токов утечки;
- один измерительный провод присоединяют к токоведущей части (фаза, обмотка, жила кабеля);
- второй измерительный провод подключают к корпусу, заземлению или другой фазе в зависимости от схемы измерения.
Выбор испытательного напряжения производят в соответствии с номинальным напряжением объекта и требованиями нормативных документов. Для цепей до 500 В обычно используют 500 В, для цепей до 1000 В — 1000 В, для силовых кабелей и оборудования выше 1 кВ — 2500 В.
После подачи напряжения отсчёт показаний выполняют через 60 секунд. При необходимости определяют коэффициент абсорбции, фиксируя значения через 15 и 60 секунд. По окончании измерения объект обязательно разряжают, соединяя токоведущие части с заземлением на время не менее 15–60 секунд в зависимости от ёмкости.
Результаты измерений заносят в протокол с указанием температуры окружающей среды, влажности, типа объекта и применённого испытательного напряжения. При температуре, отличающейся от нормальной (обычно 20 °C), вводят температурную поправку, если это предусмотрено методикой.
| Этап | Действие | Примечание |
|---|---|---|
| 1 | Отключение и проверка отсутствия напряжения | Обязательный этап |
| 2 | Разряд ёмкостей | Соединение с землёй |
| 3 | Подключение мегаомметра | Соблюдение полярности и экрана |
| 4 | Выбор напряжения и запуск измерения | Отсчёт через 60 с |
| 5 | Разряд объекта после измерения | Не менее 15–60 с |
6. Нормативные требования и минимально допустимые значения сопротивления изоляции
Минимально допустимые значения сопротивления изоляции установлены в Правилах устройства электроустановок (ПУЭ, 7-е издание, таблица 1.8.34), Правилах технической эксплуатации электроустановок потребителей (ПТЭЭП) и ГОСТ Р 50571.16. Эти нормы являются обязательными при приёмо-сдаточных и периодических испытаниях.
Для большинства электроустановок напряжением до 1000 В наименьшее допустимое сопротивление изоляции составляет 0,5 МОм при измерении мегаомметром на напряжение 500–1000 В. Для отдельных видов оборудования требования выше.
| Испытуемый объект | Напряжение мегаомметра, В | Наименьшее допустимое сопротивление, МОм |
|---|---|---|
| Электропроводки, в том числе осветительные сети | 1000 | 0,5 |
| Распределительные устройства, щиты и токопроводы | 500–1000 | 0,5 |
| Вторичные цепи управления, защиты, автоматики | 500–1000 | 0,5–1,0 |
| Шины постоянного тока на щитах управления | 500–1000 | 10 |
| Обмотки электродвигателей до 1 кВ | 1000 | 0,5 (при 10–30 °C) |
| Силовые кабели до 1 кВ | 2500 | 0,5 |
Для оборудования выше 1 кВ нормы определяются паспортом изделия и соответствующими разделами ПУЭ. Коэффициент абсорбции не должен быть ниже 1,25–1,3, индекс поляризации — не ниже 1,5–2,0 в зависимости от типа изоляции. При получении значений ниже нормированных объект бракуется до устранения причин снижения сопротивления.
Измерения проводят при температуре изоляции, близкой к рабочей. Если температура существенно отличается, результаты приводят к нормальным условиям по специальным таблицам или формулам, приведённым в методиках.
7. Меры безопасности при работе с мегаомметром
Работа с мегаомметром связана с опасностью поражения высоким напряжением. Испытательное напряжение до нескольких киловольт представляет серьёзную угрозу для жизни. Поэтому соблюдение мер безопасности является обязательным условием.
Основные требования безопасности:
- измерения разрешается выполнять только на полностью обесточенном оборудовании;
- перед подключением прибора необходимо убедиться в отсутствии остаточного напряжения;
- после окончания измерения объект обязательно разряжают;
- работающие должны применять диэлектрические перчатки и инструмент с изолирующими рукоятками;
- запрещается касаться токоведущих частей и соединительных проводов во время подачи испытательного напряжения;
- при работе на высоте или в стеснённых условиях используют дополнительные средства защиты.
Лица, проводящие измерения, должны иметь группу по электробезопасности не ниже III и пройти инструктаж. Прибор должен быть исправен, иметь действующее свидетельство о поверке и соответствовать требованиям ГОСТ 22261-94. Использование мегаомметра с повреждённой изоляцией проводов или неисправным генератором категорически запрещено.
Особое внимание уделяют разряду объекта после измерения. Ёмкость кабельных линий и обмоток машин может сохранять опасный потенциал в течение длительного времени. Разряд производят специальным разрядным устройством или заземляющим проводником, предварительно соединённым с землёй.
В условиях повышенной влажности, в помещениях с токопроводящими полами и при работе на открытом воздухе требования к защитным средствам ужесточаются. Все работы выполняют не менее чем двумя лицами, одно из которых осуществляет контроль.
8. Типичные ошибки при измерениях и рекомендации по эксплуатации
Даже опытные специалисты допускают ошибки, которые искажают результаты измерений или создают опасность. Наиболее распространённые из них:
- измерение без предварительного разряда ёмкости объекта;
- выбор заниженного или завышенного испытательного напряжения;
- отсутствие экранирующего провода при измерении на объектах с большой поверхностью;
- проведение измерений при высокой влажности или загрязнении поверхности изоляции;
- игнорирование температурной зависимости сопротивления;
- недостаточное время выдержки (менее 60 с);
- подключение прибора к сети, находящейся под рабочим напряжением.
Для получения достоверных результатов рекомендуется:
- перед измерением очищать поверхность изоляции от пыли, влаги и загрязнений;
- проводить измерения при стабильной температуре и фиксировать её значение;
- использовать исправные соединительные провода с хорошей изоляцией;
- регулярно поверять мегаомметр в установленные сроки;
- вести журнал измерений для отслеживания динамики изменения сопротивления.
При хранении и транспортировке прибор защищают от ударов, влаги и экстремальных температур. Батареи и аккумуляторы извлекают при длительном перерыве в работе. После каждого использования проверяют целостность корпуса и изоляции проводов.
Соблюдение этих рекомендаций обеспечивает высокую достоверность измерений и безопасную эксплуатацию как самого мегаомметра, так и контролируемого электрооборудования.
Для качественного контроля изоляции электроустановок важно иметь надёжный и точный мегаомметр. При выборе прибора необходимо учитывать требуемый диапазон испытательных напряжений, класс точности и дополнительные функции диагностики. Купить современный мегаомметр с подходящими характеристиками можно в специализированных организациях, где представлена широкая номенклатура моделей различного назначения. Цена прибора зависит от функциональных возможностей, диапазона измерений и комплектации. Правильно подобранный мегаомметр позволит своевременно выявлять дефекты изоляции и обеспечивать безопасную работу электрооборудования на долгие годы.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
