RGK RT-32 мегаомметр цифровой
Цифровой мегаомметр RGK RT-32 - современный профессиональный прибор, предназначенный для измерения сопротивления изоляции, анализа её состояния и определения ключевых электротехнических параметров.
Цифровой мегаомметр RGK RT-32 с поверкой (арт. 721388, без поверки - арт. 755252) - современный профессиональный прибор, предназначенный для измерения сопротивления изоляции, анализа её состояния и определения ключевых электротехнических параметров. Мегаомметр RGK RT-32 активно используется инженерами, электриками и специалистами по обслуживанию промышленного оборудования, а также при диагностике электросетей и контроле систем электрического обогрева полов. Широкий функционал прибора позволяет повысить точность измерений и сократить время на проведение замеров.
Преимущества по сравнению с младшей моделью
Цифровой мегаомметр RGK RT-32 с поверкой отличается расширенным диапазоном измерений, включая малые сопротивления. В отличие от RGK RT-30, устройство способно измерять частоту тока и проверять ёмкость конденсаторов. Дополнительно предусмотрены режимы измерения напряжения и прозвонки цепей, что делает мегаомметр RGK RT32 универсальным инструментом, частично заменяющим мультиметр в полевых условиях. Такой подход позволяет инженерам работать с меньшим количеством оборудования, экономя время и силы.
Контроль состояния изоляции
Прибор RGK RT-32 даёт возможность определять индекс поляризации и вычислять коэффициент абсорбции. Индекс поляризации отражает износ изоляционных материалов, а коэффициент абсорбции - уровень влаги в проводниках. Эти данные важны для своевременного ремонта или замены кабелей, предотвращая аварийные ситуации и снижая риск простоев оборудования.
Память и функция сравнения
Мегаомметр RGK RT-32 оснащён встроенной памятью на 99 значений, что облегчает ведение документации после замеров. Функция COPM позволяет мгновенно сравнивать текущие показания с установленным опорным значением, обеспечивая быстрый анализ и контроль соответствия параметров допустимым нормам.
Области применения цифрового мегаомметра RGK RT-32
- Диагностика и обслуживание промышленного оборудования;
- Контроль состояния кабельных линий и электросетей;
- Проверка и настройка систем электрического обогрева полов;
- Замеры и тестирование трансформаторов, электродвигателей и генераторов;
- Измерение сопротивления изоляции в жилых и коммерческих зданиях;
- Проверка ёмкости конденсаторов и других ёмкостных элементов;
- Контроль электрических установок в полевых условиях.
Индикация и элементы управления RGK RT-32
Элементы управления
- Дисплей
- Область функциональных кнопок
- Поворотный переключатель
-
Разъемы для подключения:
а). Положительный разъем низкоомного входа
б). Отрицательный разъем низкоомного входа
в). Положительный разъем входа для измерения постоянного и переменного напряжения и сопротивления изоляции, емкости
г). Отрицательный разъем входа для измерения постоянного и переменного напряжения и сопротивления изоляции
Дисплей
- SAVE/CLEAR — коротко: сохранить; удержание: удалить все.
- RECALL/ENTER — просмотр значений / подтверждение.
- HOLD — фиксация значения; удержание: подсветка.
- COMP/ZERO — сравнение с опорным значением (PASS/FAIL).
- PI/DAR/SET UP — режимы PI/DAR и настройки параметров.
- TIMER/LOCK — таймер измерения / блокировка режима.
- TEST — запуск/остановка измерения.
- ▲/▼ — навигация и выбор параметров.
- SELECT — выбор режимов и параметров.
Технические характеристики
| Параметры | Значения |
|---|---|
| Количество и напряжение элементов питания | 6х1.5B |
| Элементы питания | AA/пальчиковая(R6;LR6;FR6) |
| Внесен в госреестр | да |
| Поверка | да |
| Сопротивление | от 0,001 до 10 000 кОм МОм |
| Постоянное напряжение | 600 В |
| Переменное напряжение | 600 В |
| Режим «прозвонка» | да |
| Возможность фиксации показаний | да |
| Индикация разряда батареи | да |
| Автоматическое отключение | 15 мин |
| Подсветка дисплея | есть |
| Индикация перегрузки | да |
| Bluetooth | нет |
| Рабочая температура | от 0 до +40 °С |
| Температура хранения | от -20 до +60 °С |
| Комплектация | коробка/чехол |
| Габариты без упаковки | 225x103x59 мм |
| Вес нетто | 0.7 кг |

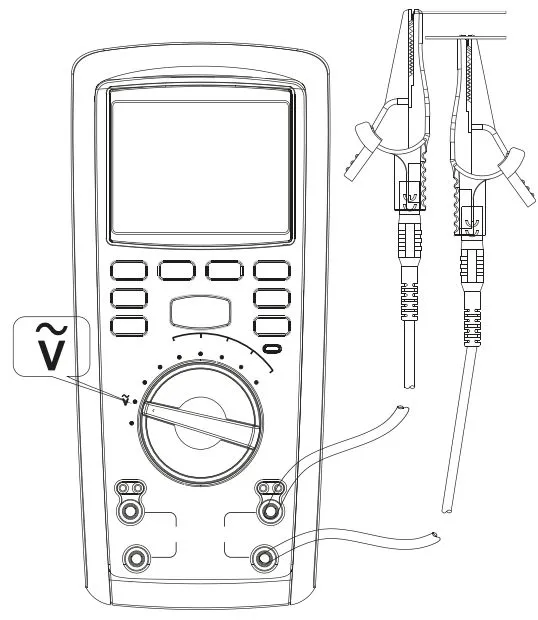

Измерение напряжения переменного тока
- Вставьте красный измерительный провод в красное гнездо V Ω
INSULATION , а черный измерительный провод – в черное гнездо EARTH. - Установите поворотный переключатель в положение .
- Подсоедините рабочие концы измерительных проводов по средством зажимов типа «крокодил» или щупов,
входящих в комплект поставки, к исследуемому контуру; на дисплее отобразится измеренное значение напряжения переменного тока. - 4. Для сохранения измеренного значения нажмите кнопку SAVE.
INSULATION , а черный измерительный провод – в черное гнездо EARTH.
.
По окончании измерений отсоедините щупы от проверяемой цепи и выньте измерительные провода из гнезд прибора;
При замерах высокого напряжения соблюдайте крайнюю осторожность во избежание удара электрическим током;
Не проводите измерений, если открыта крышка батарейного отсека;
Измеряемое значение напряжения не должно превышать 600 В.

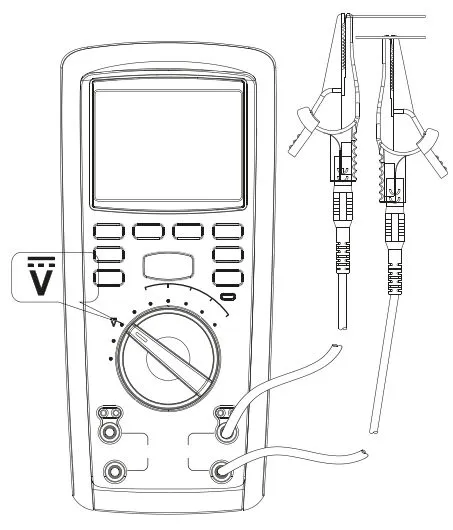

Измерение напряжения постоянного тока
- Вставьте красный измерительный провод в красное гнездо V Ω INSULATION , а черный измерительный провод – в черное гнездо EARTH.
- Установите поворотный переключатель в положение .
- Подсоедините рабочие концы измерительных проводов по средством зажимов типа «крокодил» или щупов, входящих
в комплект поставки, к исследуемому контуру, на дисплее отобразится измеренное значение напряжения постоянного тока. - Для сохранения измеренного значения нажмите кнопку SAVE.
.
По окончании измерений отсоедините щупы от проверяемой цепи и выньте измерительные провода из гнезд прибора;
При замерах высокого напряжения соблюдайте крайнюю осторожность во избежание удара электрическим током;
Не проводите измерений, если открыта крышка батарейного отсека;
Измеряемое значение напряжения не должно превышать 600 В.

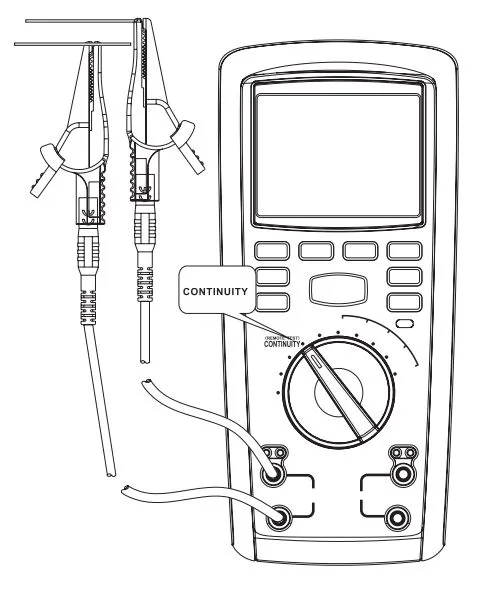

Измерение малых сопротивлений
- Вставьте красный измерительный провод в красное гнездо CONTINUITY , а черный измерительный провод – в черное гнездо COM.
- Установите поворотный переключатель в положение CONTINUITY.
- Подсоедините рабочие концы измерительных проводов по средством зажимов типа «крокодил» к исследуемой цепи.
- Нажмите кнопку TEST. В течение 2 с на экране отобразится измеренное значение сопротивления.
- Для сохранения измеренного значения нажмите кнопку SAVE.
- При значениях сопротивления свыше 1 Ом, сопротивлением измерительных проводов можно пренебречь. При измерении малых сопротивлений
необходимо внести поправку на сопротивление измерительных проводов. Для этого замкните накоротко зажимы типа «крокодил» между
собой, нажмите кнопку TEST. На экране отобразится значение сопротивления измерительных проводов. Затем нажмите и удерживайте кнопку
COMP в течение 3 с; в правом верхнем углу экрана появится индикатор ZERO, а текущее значение будет равно 0.00.
Перед проведением измерений необходимо убедиться в отсутствии напряжения на объекте измерения;
В случае, если прибор определит наличие напряжения свыше 2 В, на дисплее отобразится символ высокого напряжения и измерение будет недоступно;
Если сопротивление объекта превышает максимальное значение диапазона измерения, на экране прибора отображается символ >100Ω.

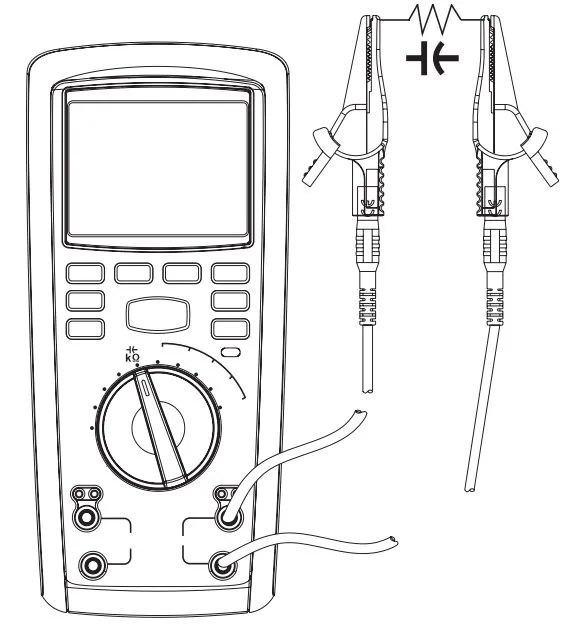

Измерение сопротивления
- Вставьте красный измерительный провод в красное гнездо V Ω INSULATION , а черный измерительный провод – в черное гнездо EARTH.
- Установите поворотный переключатель в положение k Ω/ .
- Подсоедините рабочие концы измерительных проводов по средством зажимов типа «крокодил» или щупов, входящих в комплект поставки,
к исследуемому контуру. На дисплее отобразится измеренное значение сопротивления. - Для сохранения измеренного значения нажмите кнопку SAVE.
Перед проведением измерений необходимо убедиться в отсутствии напряжения на объекте измерения.

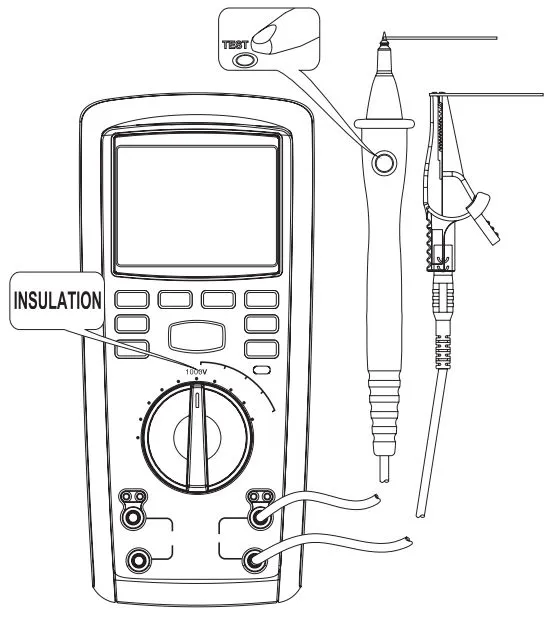

Измерение сопротивления изоляции
- Вставьте щуп для дистанционных измерений в красное гнездо V Ω INSULATION , а черный измерительный провод – в черное гнездо EARTH.
- Установите поворотный переключатель в положение INSUATION, выбрав испытательное напряжение 50/100/250/500/1000 В.
- Подсоедините рабочие концы измерительных проводов по средством зажимов типа «крокодил» или щупов, входящих в комплект поставки, к исследуемому объекту.
- Нажмите кнопку TEST на приборе или дистанционном щупе. В центральной области экрана отобразится измеренное значение сопротивления,
в правой верхней части экрана отобразится значение испытательного напряжения. Одновременно на экране отображается символ высокого
напряжения и горит красный индикатор на корпусе прибора. - Для сохранения измеренного значения нажмите кнопку SAVE.
Перед проведением измерений необходимо убедиться в отсутствии напряжения на объекте измерения.
В случае, если прибор определит наличие напряжения свыше 25 В, на дисплее отобразится символ высокого напряжения и измерение будет недоступно.
Если сопротивление изоляции объекта превышает максимальное значение диапазона измерения, то на экране прибора отображается символ «>»
и максимальное значение текущего диапазона.
Комплект поставки
- Мегаомметр RGK RT-32
- Комплект измерительных проводов
- Чехол
- Зажимы типа крокодил - 2 шт.
- Измерительный наконечник - 2 шт.
- Щуп для дистанционных измерений
- Батарея питания АА - 6 шт.
- Инструкция по эксплуатации
- Упаковка
