Оглавление
- 1. Введение
- 2. Основные параметры осциллограммы и их физический смысл
- 3. Типовые формы сигналов и их интерпретация
- 4. Распространённые ошибки при измерении амплитуды и напряжения
- 5. Ошибки при определении частоты и периода
- 6. Проблемы с синхронизацией и запуском развёртки
- 7. Искажения, вносимые пробниками и цепями подключения
- 8. Ошибки при анализе переходных процессов и шумов
- 9. Практические рекомендации по корректной интерпретации
- 10. Заключение
1. Введение
Осциллограмма представляет собой графическое отображение зависимости напряжения от времени, полученное с помощью осциллографа. Правильная интерпретация осциллограмм является ключевым навыком при диагностике электронных схем, настройке оборудования, анализе переходных процессов и контроле качества сигналов. Ошибки в чтении осциллограмм приводят к неверным выводам о состоянии схемы, ложному выявлению неисправностей или, наоборот, к пропуску реальных проблем.
Современные цифровые осциллографы предоставляют широкий набор автоматических измерений, маркеров, функций математической обработки и режимов запуска. Однако автоматика не избавляет оператора от необходимости понимать физический смысл отображаемых данных. Даже точные числовые значения, выданные прибором, могут быть неверными, если неправильно выбраны режимы развёртки, коэффициенты отклонения, тип запуска или способ подключения пробника.
В данной статье рассматриваются основные принципы корректной интерпретации осциллограмм, типовые ошибки, возникающие на практике, и способы их предотвращения. Материал ориентирован на специалистов, работающих с контрольно-измерительными приборами в областях радиоэлектроники, промышленной автоматики, силовой электроники и сервисного обслуживания.
Особое внимание уделено взаимосвязи между настройками осциллографа и достоверностью получаемых данных. Понимание этой связи позволяет избежать большинства распространённых ошибок и повысить качество измерений.

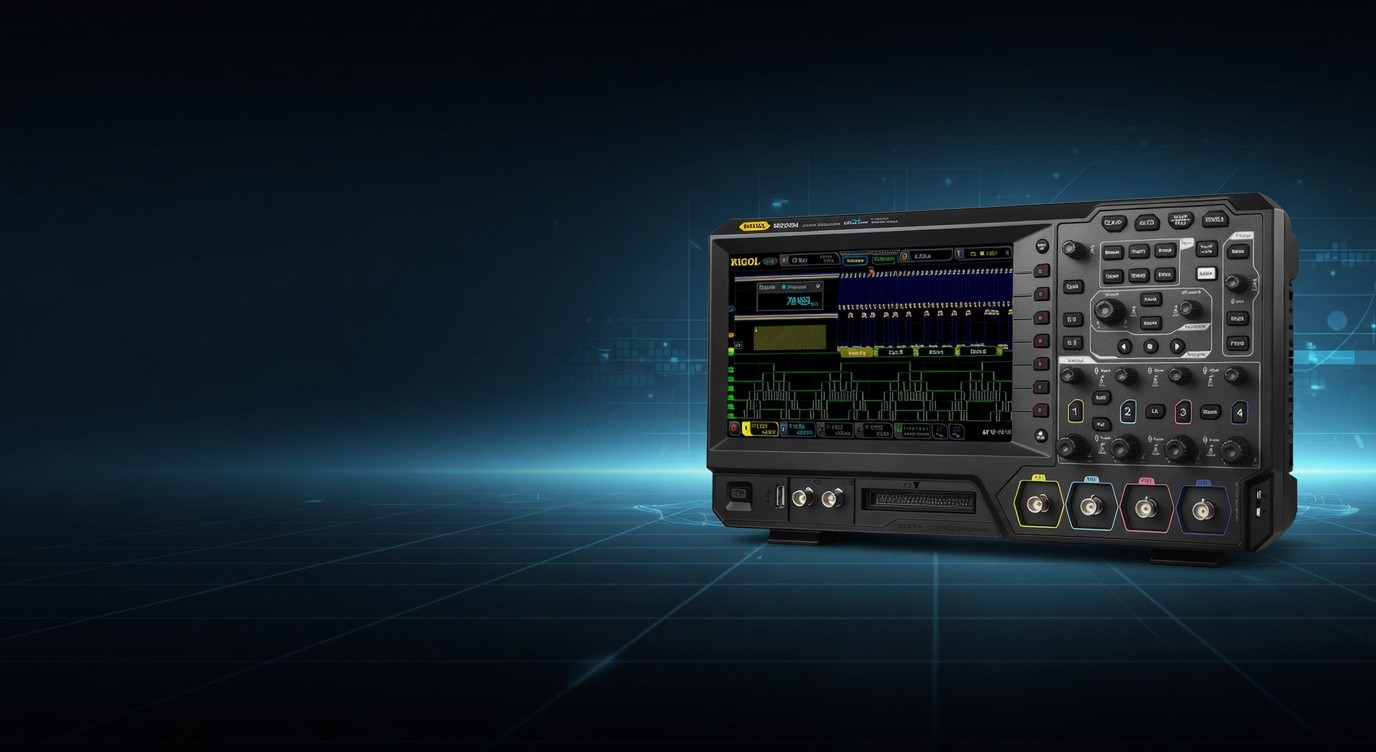

Чтобы получить глубокую память и высокую дискретизацию, купите осциллограф RIGOL DS1202Z-E.
2. Основные параметры осциллограммы и их физический смысл
Любая осциллограмма характеризуется набором параметров, которые необходимо правильно идентифицировать и измерять. Основные из них связаны с амплитудой сигнала, его временными характеристиками и формой.
Амплитудные параметры
К амплитудным параметрам относятся:
- мгновенное значение напряжения \( u(t) \);
- максимальное значение \( U_{\max} \);
- минимальное значение \( U_{\min} \);
- размах сигнала (peak-to-peak) \( U_{pp} = U_{\max} - U_{\min} \);
- среднее значение (Average) \( U_{\text{ср}} \);
- среднеквадратичное значение (RMS) \( U_{\text{rms}} \).
Для синусоидального сигнала справедливы соотношения:
\[ U_{\text{rms}} = \frac{U_m}{\sqrt{2}}, \quad U_{pp} = 2U_m \]где \( U_m \) — амплитуда.
Среднее значение за период для синусоиды равно нулю, если сигнал не содержит постоянной составляющей. При наличии постоянной составляющей \( U_0 \) среднее значение становится равным \( U_0 \).
Важно различать измерения в режимах DC и AC. В режиме DC осциллограф отображает сигнал с учётом постоянной составляющей. В режиме AC постоянная составляющая блокируется разделительным конденсатором входного тракта, и на экране видна только переменная часть сигнала. Неправильный выбор режима часто приводит к ошибочной оценке амплитуды.
Временные параметры
Основные временные параметры:
- период \( T \) — время одного полного цикла периодического сигнала;
- частота \( f = 1/T \);
- длительность импульса \( t_{\text{и}} \);
- длительность фронта \( t_{\text{ф}} \) (обычно измеряется между уровнями 10 % и 90 % амплитуды);
- длительность спада \( t_{\text{с}} \);
- время задержки между двумя сигналами.
Время нарастания (rise time) связано с полосой пропускания системы измерения приближённой формулой:
\[ t_r \approx \frac{0{,}35}{B} \]где \( B \) — полоса пропускания в герцах, \( t_r \) — время нарастания в секундах. Эта зависимость имеет важное практическое значение: если полоса пропускания осциллографа или пробника недостаточна, фронты импульсов будут отображаться затянутыми.
Фазовые и частотные соотношения
При одновременном наблюдении двух сигналов можно измерять фазовый сдвиг. Фазовый угол \( \varphi \) определяется по формуле:
\[ \varphi = \frac{\Delta t}{T} \cdot 360^\circ \]где \( \Delta t \) — временной сдвиг между одноимёнными точками двух сигналов, \( T \) — период.
Для корректного измерения фазы оба канала должны иметь одинаковые настройки развёртки и одинаковые коэффициенты отклонения, а пробники — одинаковую задержку распространения сигнала.
| Параметр | Обозначение | Единица измерения | Типичный способ измерения |
|---|---|---|---|
| Размах | \( U_{pp} \) | В | Курсоры или автоматическое измерение |
| Среднеквадратичное значение | \( U_{\text{rms}} \) | В | Автоматическое измерение RMS |
| Период | \( T \) | с | Курсоры по нулевым пересечениям |
| Частота | \( f \) | Гц | Автоматическое измерение или \( 1/T \) |
| Время нарастания | \( t_r \) | с | Курсоры 10–90 % |
Правильное понимание физического смысла каждого параметра позволяет избежать формального подхода к измерениям, когда оператор фиксирует числа, не осознавая их достоверности.
3. Типовые формы сигналов и их интерпретация
Форма сигнала на экране осциллографа несёт основную диагностическую информацию. Умение распознавать типовые формы и отклонения от них является основой профессиональной интерпретации осциллограмм.
Синусоидальный сигнал
Идеальная синусоида характеризуется гладкой формой без изломов, симметрией относительно оси времени (при отсутствии постоянной составляющей) и постоянной амплитудой. Отклонения от идеальной формы могут указывать на:
- наличие гармоник (искажение формы, появление «уплощений» или «заострений»);
- амплитудную модуляцию (периодическое изменение размаха);
- частотную модуляцию (непостоянство периода);
- наложение шумов и помех.
При анализе синусоидальных сигналов в силовых цепях важно контролировать коэффициент гармоник. Даже при визуально «почти синусоидальной» форме коэффициент искажений может превышать допустимые нормы.
Прямоугольные и импульсные сигналы
Прямоугольный сигнал характеризуется крутыми фронтами, плоской вершиной и постоянной скважностью. На практике фронты всегда имеют конечную длительность, а вершина может содержать выбросы (ringing) и провалы.
Типичные признаки проблем:
- затянутые фронты — недостаточная полоса пропускания измерительного тракта или большая ёмкость нагрузки;
- выбросы на фронтах — отражения в линии передачи, несогласованность импедансов;
- наклон вершины импульса — влияние разделительных конденсаторов или недостаточная низкочастотная граница полосы пропускания;
- дрожание фронтов (jitter) — нестабильность тактового генератора или помехи в цепи синхронизации.
Пилообразные и треугольные сигналы
Эти сигналы часто встречаются в генераторах развёртки, источниках тока и схемах широтно-импульсной модуляции. Идеальный пилообразный сигнал имеет линейный участок нарастания и быстрый спад. Отклонения от линейности указывают на нелинейность интегрирующего элемента или влияние нагрузки.
Сигналы с модуляцией и сложные формы
При анализе модулированных сигналов необходимо правильно выбирать скорость развёртки. Слишком быстрая развёртка показывает только несущую, слишком медленная — огибающую. Для одновременного наблюдения несущей и огибающей используют режим с растяжкой или два канала с разными скоростями развёртки (если прибор это позволяет).
Сложные сигналы, содержащие несколько частотных составляющих, требуют применения математических функций осциллографа (БПФ, фильтрация, усреднение). Однако результаты спектрального анализа также нуждаются в корректной интерпретации: появление боковых составляющих может быть как реальным свойством сигнала, так и артефактом измерения (алиасинг, утечки спектра).
| Форма сигнала | Характерные признаки исправного состояния | Типичные отклонения и возможные причины |
|---|---|---|
| Синусоида | Гладкая форма, постоянная амплитуда и период | Искажения формы — гармоники; дрожание — нестабильность генератора |
| Прямоугольник | Крутые фронты, плоская вершина | Выбросы — отражения; наклон вершины — ёмкостная связь |
| Пила | Линейный ход, быстрый возврат | Нелинейность — насыщение интегратора |
| Импульс | Стабильная длительность и амплитуда | Дрожание длительности — джиттер тактового сигнала |
Правильная интерпретация формы сигнала всегда начинается с оценки соответствия ожидаемой форме и выявления аномалий. Только после этого переходят к количественным измерениям.
4. Распространённые ошибки при измерении амплитуды и напряжения
Ошибки измерения амплитуды являются одними из самых частых и приводят к существенным погрешностям диагностики. Рассмотрим основные источники таких ошибок.
Неправильный учёт коэффициента деления пробника
Большинство пассивных пробников имеют переключатель 1:1 / 10:1. Если осциллограф не информирован о фактическом коэффициенте деления, все амплитудные измерения будут завышены или занижены в 10 раз. Современные приборы поддерживают автоматическое определение коэффициента по контактному кольцу пробника, однако при использовании простых пробников или переходников эту информацию необходимо вводить вручную.
Типичная ошибка: оператор видит на экране сигнал размахом 5 В при реальном размахе 50 В, потому что пробник установлен в положение 10:1, а в меню осциллографа выбран коэффициент 1:1.
Влияние входного сопротивления и ёмкости
Входное сопротивление осциллографа обычно составляет 1 МОм, входная ёмкость — 15–20 пФ. Вместе с ёмкостью пробника (обычно 10–15 пФ для пробника 10:1) образуется нагрузка на исследуемую цепь. В высокоомных цепях и на высоких частотах эта нагрузка заметно снижает амплитуду сигнала и изменяет частотную характеристику.
Особенно критична нагрузка при измерении сигналов в резонансных контурах, высокоомных делителях и цепях с большим выходным сопротивлением. В таких случаях рекомендуется использовать активные пробники с высоким входным сопротивлением и малой ёмкостью либо применять методы компенсации нагрузки.
Ошибки, связанные с режимом входа (DC/AC/GND)
Переключение входа в режим AC устраняет постоянную составляющую. Если сигнал содержит значительную постоянную составляющую и небольшую переменную, в режиме AC можно получить завышенное представление о переменной составляющей относительно полной картины. И наоборот, измерение размаха импульсного сигнала с постоянной составляющей в режиме AC даёт неверный результат.
Режим GND позволяет оценить положение нулевой линии, но при этом вход прибора замыкается на корпус. После возврата в рабочий режим необходимо убедиться, что развёртка и синхронизация восстановились корректно.
Неправильный выбор вертикального масштаба
При слишком крупном масштабе сигнал выходит за пределы экрана, и автоматические измерения размаха становятся недостоверными (прибор измеряет только видимую часть). При слишком мелком масштабе возрастает влияние шумов квантования и собственных шумов осциллографа. Оптимальным считается заполнение экрана сигналом на 60–80 % по вертикали.
Влияние шумов и усреднения
При измерении малых сигналов собственные шумы осциллографа и наводки могут существенно искажать результат. Режим усреднения снижает случайную составляющую шума, но при этом маскирует редкие выбросы и нестабильности. Режим пикового детектора, наоборот, подчёркивает выбросы, но увеличивает видимый размах шума.
Выбор режима обработки должен соответствовать задаче измерения. Для определения истинного размаха полезного сигнала предпочтительно усреднение, для поиска редких помех — пиковый детектор или режим бесконечного послесвечения.
- Всегда проверяйте соответствие коэффициента деления пробника настройкам канала.
- Оценивайте влияние нагрузки пробника на исследуемую цепь.
- Используйте режим DC, если важна постоянная составляющая.
- Выбирайте вертикальный масштаб так, чтобы сигнал занимал большую часть экрана, но не выходил за его пределы.
- Применяйте усреднение только тогда, когда сигнал стабилен и повторяем.
5. Ошибки при определении частоты и периода
Измерение частоты и периода кажется простой задачей, однако на практике здесь возникает значительное количество ошибок, связанных как с настройками прибора, так и с особенностями самого сигнала.
Неправильный выбор скорости развёртки
Если на экране отображается менее одного периода сигнала, измерение периода курсорами становится невозможным или крайне неточным. Если отображается слишком много периодов (десятки и сотни), точность определения границ одного периода снижается из-за ограниченного разрешения по горизонтали.
Рекомендуется выбирать скорость развёртки так, чтобы на экране помещалось от 2 до 5 периодов сигнала. В этом случае и визуальная оценка, и измерения курсорами дают наилучшую точность.
Ошибки при использовании автоматических измерений
Автоматическое измерение частоты основано на подсчёте числа пересечений заданного уровня за определённое время. Если сигнал содержит шумы, выбросы или модуляцию, алгоритм может давать сбои: пропускать периоды или считать ложные пересечения.
Особенно часто ошибки возникают при измерении частоты сигналов с изменяющейся скважностью, сигналов с паузами и пакетов импульсов. В таких случаях автоматическое измерение частоты может показывать значение, усреднённое по пакету, или вообще отказываться выдавать результат.
Влияние джиттера и нестабильности
При наличии временного дрожания фронтов (jitter) измеренный период от цикла к циклу меняется. Однократное измерение курсорами даёт случайное значение. Для получения достоверного результата необходимо либо усреднять большое число измерений, либо использовать статистические функции осциллографа (если они доступны), либо переходить к анализу спектра фазовых шумов.
Алиасинг и недостаточная частота дискретизации
Цифровые осциллографы работают с дискретизированным сигналом. Согласно теореме Котельникова (Найквиста), для корректного восстановления сигнала частота дискретизации должна быть как минимум вдвое выше высшей частоты спектра сигнала. На практике для сигналов сложной формы рекомендуется запас в 5–10 раз.
При недостаточной частоте дискретизации возникает алиасинг — ложные низкочастотные составляющие. На экране может появиться сигнал, частота которого не имеет ничего общего с реальной. Современные осциллографы имеют индикаторы режима дискретизации и предупреждения о возможном алиасинге, однако при работе в режиме эквивалентной дискретизации или при ручном выборе длины записи эти предупреждения можно пропустить.
Характерный признак алиасинга — изменение отображаемой частоты при небольшом изменении скорости развёртки или длины записи. Если частота «прыгает» при таких изменениях, следует увеличить частоту дискретизации или включить режим пикового детектирования для контроля.
Особенности измерения частоты импульсных последовательностей
Для пачек импульсов понятие частоты требует уточнения. Можно измерять:
- частоту следования импульсов внутри пачки;
- частоту повторения пачек;
- среднюю частоту за длительный интервал.
Автоматические измерения обычно определяют частоту по всем обнаруженным периодам и могут выдавать результат, не соответствующий ни одному из этих определений. В таких случаях единственным надёжным способом является измерение периода курсорами на участке, где сигнал имеет стабильную структуру.
| Источник ошибки | Проявление на экране | Способ выявления и устранения |
|---|---|---|
| Мало периодов на экране | Невозможно точно установить курсоры | Уменьшить скорость развёртки |
| Много периодов на экране | Низкая точность определения границ | Увеличить скорость развёртки |
| Шумы и выбросы | Сбой автоматического измерения частоты | Использовать курсоры или фильтрацию |
| Алиасинг | Ложная низкая частота, нестабильность показаний | Увеличить частоту дискретизации |
| Джиттер | Разброс значений периода | Усреднение или статистический анализ |
Корректное измерение частоты и периода требует сочетания правильного выбора развёртки, понимания характера сигнала и критического отношения к результатам автоматических измерений. Во всех сомнительных случаях следует дублировать измерение с помощью курсоров и проверять устойчивость результата при изменении настроек.
6. Проблемы с синхронизацией и запуском развёртки
Стабильное изображение на экране осциллографа возможно только при правильной синхронизации развёртки с исследуемым сигналом. Ошибки в настройке запуска приводят к «бегущей» картинке, наложению нескольких периодов или полному исчезновению сигнала с экрана. Даже при корректных амплитудных и временных измерениях неправильная синхронизация делает интерпретацию осциллограммы невозможной.
Выбор источника запуска
Большинство осциллографов позволяют запускать развёртку от сигнала выбранного канала, от внешнего источника или от сети. Типичная ошибка — запуск от канала, на котором сигнал имеет малую амплитуду или высокий уровень шумов. В этом случае уровень запуска оказывается нестабильным, и изображение «дрожит».
При работе с несколькими сигналами рекомендуется выбирать в качестве источника запуска наиболее стабильный и чистый сигнал. Если исследуется взаимодействие двух сигналов, удобно запускаться от одного из них и наблюдать второй в режиме ожидания.
Уровень и фронт запуска
Уровень запуска должен находиться в пределах амплитуды сигнала. Если уровень установлен выше максимума или ниже минимума сигнала, запуск не происходит. При наличии шумов уровень запуска, расположенный слишком близко к вершине или основанию сигнала, приводит к ложным срабатываниям.
Выбор фронта (нарастающий или спадающий) также критичен. Для импульсных сигналов обычно используют нарастающий фронт, если требуется привязка к началу импульса. При анализе сигналов с различной полярностью необходимо явно указывать требуемый фронт.
Режимы запуска: авто, нормальный, одиночный
В режиме «Авто» развёртка запускается периодически даже при отсутствии сигнала. Это удобно для поиска сигнала, но при нестабильном сигнале изображение может «плыть». В режиме «Нормальный» развёртка запускается только при выполнении условия запуска. Режим «Одиночный» фиксирует одно событие и останавливает накопление.
Распространённая ошибка — работа в режиме «Авто» при анализе редких событий. В этом случае осциллограф постоянно обновляет экран, и редкий импульс может быть пропущен или перекрыт последующими развёртками. Для поиска редких выбросов и глюков следует использовать режим «Одиночный» или режим сегментированной памяти (если он доступен).
Запуск по длительности и по окну
Современные цифровые осциллографы поддерживают расширенные условия запуска: по длительности импульса, по окну (выходу сигнала за заданные границы), по логическому состоянию нескольких каналов, по последовательным событиям. Неправильное задание этих условий приводит к тому, что прибор либо не запускается вовсе, либо запускается на каждом периоде, теряя селективность.
При настройке запуска по длительности важно учитывать, что измеряемая длительность зависит от выбранного уровня. Если уровень запуска установлен близко к вершине импульса, измеренная длительность будет меньше реальной.
| Проблема | Возможная причина | Рекомендуемое действие |
|---|---|---|
| Изображение «бежит» | Нестабильный уровень запуска или шумный источник | Выбрать более чистый канал, поднять уровень запуска |
| Сигнал не отображается | Уровень запуска вне амплитуды сигнала | Перевести в режим «Авто» и скорректировать уровень |
| Множественные наложения | Запуск на каждом периоде при сложном сигнале | Использовать запуск по длительности или по окну |
| Пропуск редких событий | Работа в режиме «Авто» | Перейти в режим «Одиночный» или сегментированную память |
- Всегда начинайте настройку синхронизации в режиме «Авто».
- После появления стабильного изображения переходите в режим «Нормальный».
- Для поиска редких аномалий используйте одиночный запуск и режим бесконечного послесвечения.
- Проверяйте устойчивость запуска при небольшом изменении уровня.
7. Искажения, вносимые пробниками и цепями подключения
Пробник и соединительные провода являются неотъемлемой частью измерительного тракта. Их влияние на сигнал часто недооценивается, хотя именно они вносят значительную долю погрешностей и искажений.
Ёмкость и индуктивность пробника
Пассивный пробник 10:1 имеет входную ёмкость порядка 10–15 пФ и индуктивность земли около 100–200 нГн при использовании стандартного заземляющего провода с «крокодилом». На частотах выше нескольких десятков мегагерц индуктивность земли образует с ёмкостью пробника последовательный резонансный контур. В результате на осциллограмме появляются выбросы и затухающие колебания, которых нет в реальном сигнале.
Для снижения индуктивности рекомендуется использовать пружинный заземляющий наконечник или короткий заземляющий провод. В высокочастотных измерениях длина земли не должна превышать 1–2 см.
Компенсация пробника
Пассивные пробники требуют частотной компенсации. Нескомпенсированный пробник искажает прямоугольные импульсы: при недостаточной компенсации фронты затягиваются, при избыточной — появляются выбросы. Компенсация выполняется по калибровочному сигналу осциллографа (обычно меандр 1 кГц).
Ошибка компенсации особенно опасна при измерении времени нарастания и при анализе сигналов с широким спектром. Даже небольшая разрегулировка может привести к ошибке измерения длительности фронта на 20–50 %.
Влияние длины кабеля и согласования
При работе с высокочастотными сигналами кабель пробника должен рассматриваться как линия передачи. Несогласованная нагрузка вызывает отражения, которые проявляются в виде повторных выбросов на осциллограмме. Для сигналов с временами нарастания менее 5 нс рекомендуется использовать пробники с согласованным выходом 50 Ом и соответствующий вход осциллографа.
Длинные неэкранированные провода вносят дополнительные наводки и увеличивают площадь петли заземления. Это особенно критично в условиях сильных электромагнитных помех.
Дифференциальные измерения и проблемы заземления
При измерении сигналов, не связанных с землёй прибора, использование обычного пробника создаёт путь тока через землю осциллографа. Это может привести к искажению сигнала, появлению синфазной помехи и даже к повреждению схемы. В таких случаях необходимо применять дифференциальные пробники или изолированные осциллографы.
Типичная ошибка — измерение напряжения на шунте в силовой цепи обычным пробником с заземлением на корпус преобразователя. Возникающие при этом токи по земле искажают форму тока и создают ложные выбросы.
| Источник искажения | Проявление на осциллограмме | Способ минимизации |
|---|---|---|
| Индуктивность земли | Выбросы и звон на фронтах | Короткий заземляющий наконечник |
| Нескомпенсированный пробник | Затягивание или выбросы на меандре | Регулировка компенсации по калибру |
| Длинный кабель | Отражения, повторные импульсы | Согласование 50 Ом, короткий кабель |
| Петля заземления | Синфазная помеха, искажение формы | Дифференциальный пробник |
- Перед каждым ответственным измерением проверяйте компенсацию пробника.
- Минимизируйте длину заземляющего провода.
- Для сигналов с \( t_r < 5 \) нс используйте высокочастотные методы подключения.
- При измерениях в силовых цепях применяйте дифференциальные или изолированные пробники.
8. Ошибки при анализе переходных процессов и шумов
Переходные процессы и шумы представляют особую сложность для интерпретации. Они часто имеют малую длительность, случайный характер и широкой спектр, что создаёт дополнительные источники ошибок.
Недостаточная длина записи и частота дискретизации
Для захвата переходного процесса необходимо, чтобы длительность записи перекрывала весь интересующий интервал, а частота дискретизации была достаточной для восстановления формы. При ограничении длины записи осциллограф либо уменьшает частоту дискретизации, либо сокращает время наблюдения.
Типичная ошибка — установка большой длительности развёртки при включённом режиме максимальной длины записи. В результате частота дискретизации падает, и быстрые выбросы либо сглаживаются, либо пропускаются полностью.
Режим пикового детектора и режим выборки
В режиме обычной выборки осциллограф фиксирует значения в моменты дискретизации. Короткие выбросы между точками дискретизации остаются незамеченными. Режим пикового детектора запоминает минимумы и максимумы на каждом интервале, позволяя обнаружить выбросы, но при этом увеличивает видимый уровень шума.
При поиске редких выбросов рекомендуется сочетать режим пикового детектора с бесконечным послесвечением или с режимом цветной градации интенсивности. Это позволяет увидеть как типичную форму сигнала, так и аномальные события.
Усреднение и его ограничения
Усреднение эффективно подавляет некоррелированный шум, но только для повторяющихся сигналов. При усреднении нестабильных или однократных процессов форма сигнала искажается, а редкие события исчезают. Кроме того, усреднение маскирует джиттер и амплитудные флуктуации.
Перед включением усреднения необходимо убедиться, что сигнал строго периодический и стабильный. В противном случае результаты измерений теряют физический смысл.
Интерпретация шумов
Собственные шумы осциллографа, шумы пробника и внешние наводки суммируются на экране. Оценка истинного уровня шума исследуемой схемы требует вычитания собственного шума измерительного тракта. Это можно сделать путём измерения шума при короткозамкнутом входе и последующего квадратичного вычитания:
\[ U_{\text{шум схемы}} = \sqrt{U_{\text{измер}}^2 - U_{\text{собств}}^2} \]Игнорирование собственного шума прибора приводит к завышению оценки шумов схемы, особенно при работе с малыми сигналами.
- Для захвата быстрых переходных процессов используйте максимальную частоту дискретизации и достаточную длину записи.
- Режим пикового детектора обязателен при поиске выбросов.
- Усреднение применяйте только к стабильным периодическим сигналам.
- Всегда учитывайте собственный шум измерительного тракта.
9. Практические рекомендации по корректной интерпретации
Обобщая рассмотренные источники ошибок, можно сформулировать набор практических правил, соблюдение которых существенно повышает достоверность интерпретации осциллограмм.
- Перед началом измерений проверяйте компенсацию пробников и соответствие коэффициентов деления настройкам каналов.
- Выбирайте вертикальный и горизонтальный масштабы так, чтобы сигнал занимал большую часть экрана, но не выходил за его пределы.
- Всегда начинайте с режима запуска «Авто», затем переходите к «Нормальному» или «Одиночному» в зависимости от задачи.
- При измерении частоты и периода контролируйте число периодов на экране (оптимально 2–5) и дублируйте автоматические измерения курсорами.
- Минимизируйте длину заземляющих проводов и площадь петли заземления.
- Для сигналов с крутыми фронтами учитывайте ограничения полосы пропускания тракта и используйте соотношение \( t_r \approx 0{,}35 / B \).
- При анализе шумов и переходных процессов применяйте режим пикового детектора и бесконечное послесвечение.
- Критически относитесь к результатам автоматических измерений: при малейших сомнениях проверяйте их вручную.
- Документируйте настройки осциллографа вместе с осциллограммами — это позволяет воспроизвести условия измерения.
- При работе в силовых цепях и с плавающими потенциалами используйте дифференциальные или изолированные пробники.
Соблюдение этих рекомендаций не исключает полностью возможность ошибки, но значительно снижает её вероятность. Опыт показывает, что большинство грубых ошибок интерпретации связано именно с нарушением базовых правил настройки и подключения, а не с недостатками самого прибора.
| Этап работы | Ключевые действия | Типичные ошибки, которых следует избегать |
|---|---|---|
| Подготовка | Компенсация пробников, проверка коэффициентов | Работа с нескомпенсированным пробником |
| Настройка развёртки | Выбор масштаба и режима запуска | Слишком много или мало периодов на экране |
| Измерение амплитуды | Учёт режима DC/AC и нагрузки | Игнорирование постоянной составляющей |
| Измерение времени | Контроль частоты дискретизации | Алиасинг и пропуск выбросов |
| Анализ аномалий | Пиковый детектор, послесвечение | Усреднение нестабильных сигналов |
10. Заключение
Корректная интерпретация осциллограмм требует не только знания органов управления осциллографа, но и понимания физических процессов, происходящих как в исследуемой схеме, так и в самом измерительном тракте. Ошибки возникают на всех этапах: при подключении пробников, выборе режимов запуска, установке масштабов, обработке сигнала и оценке результатов автоматических измерений.
Наиболее критичными являются искажения, вносимые пробниками и цепями заземления, а также неправильный выбор частоты дискретизации и режима запуска. Эти факторы способны полностью исказить картину сигнала и привести к ложным выводам о состоянии схемы.
Систематический подход к измерениям, проверка базовых настроек и критическое отношение к показаниям прибора позволяют избежать большинства типовых ошибок. Регулярная практика и анализ собственных измерений постепенно формируют профессиональную интуицию, необходимую для быстрой и точной интерпретации сложных осциллограмм.
При выборе оборудования для серьёзной работы с осциллограммами важно обращать внимание не только на полосу пропускания и частоту дискретизации, но и на качество системы запуска, длину памяти, наличие режимов пикового детектирования и удобство управления. В конечном счёте достоверность результатов определяется совокупностью характеристик прибора и квалификацией оператора.
Если вы планируете купить осциллограф для профессиональной или лабораторной работы, обратите внимание на модели с достаточной полосой пропускания, глубокой памятью и развитой системой синхронизации. Актуальная цена и наличие конкретных исполнений зависят от требуемых параметров, поэтому перед приобретением целесообразно уточнить технические характеристики и комплектацию.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
